Узлы крепления вентилируемых фасадов: особенности монтажа + Видео и Фото

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

• несущее основание;
• подконструкция;
• слой звукоизоляции;
• слой теплоизоляции;
• паропроницаемая мембрана;
• вентилируемый зазор;
• декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

Как работает вентилируемый фасад?

1. Поскольку навесной фасад здания нагревается неравномерно: на первых этажах нагрев панелей сильнее, чем на верхних, вдоль фасада здания внутри конструкции вентфасада циркулируют мощные воздушные потоки, которые, циркулируя в системе, быстро отводят влагу, тем самым, проветривают пространство между облицовкой и фасадом здания.
2. За счет того, что разделены внешняя облицовка вентфасада (к примеру, терракотовая облицовка) и утеплительный материал с несущей конструкцией, здание защищено от погодных условий: ветра, солнечных лучей, нагревающих поверхность, атмосферных осадков.
3. За счет утеплителя, используемого в вентилируемом фасаде, зимой здание наиболее эффективно сохраняет тепло, а летом утеплитель снижает возможность перегрева фасада, самого здания и коммуникаций, проходящих по фасаду или внутри материала стен.
4. Практически, все типы стен проницаемы для воздуха и для пара и диффузия пара в сторону улицы – обычный физический процесс. В зимний период температура  здания выше чем на улице, поэтому пар охлаждается и конденсируется внутри стены. Это явление называется «выпадением росы» (место превращения пара — в лед называется «точка росы»). Влага оказывается в зоне отрицательной температуры, где превращается в лед, который разрушать материал фасадной стены. Вентфасад, обеспечивая лучшую теплоизоляцию, обеспечивает «выпадение росы» не внутри стены, а непосредственно в самом утеплителе. В этом случает  строительные конструкции уже не будут подвергаться разрушительному воздействию льда.
5. Звуковой фон в городских квартирах в соответствии с действующими нормативами по защите от шума должны быть в пределах 35-40 дБ. Однако, на улице уровень шума обычно легко превосходит 90 дБ. Установленные на фасаде здания конструкции вентфасада способны снизить уровень проникающего в здание шума до пределов допустимого.
6. Не секрет, что возведенное здание может иметь конструктивные дефекты фасадных стен. Эти дефекты проявляются со временем и могут быть вызваны осадкой здания, недостаточным качеством конструкции или качества строительных материалов. Исправление дефектов возможно и допустимо, однако внешний визуальный эффект старого или восстановленного здания может пострадать безвозратно. Вентилируемый фасад способен нивелировать значительные неровности стены, скрыть результаты работ по восстановлению незначительных разрушений фасада.

Основные слои вентилируемого фасада (неутепленного и утепленного)

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Технология монтажа вентилируемого фасада из керамогранита

Общие сведения о вентилируемых фасадах

В первую очередь вам нужно изучить особенности навесных вентилируемых конструкций и разобраться в их главном предназначении.

В идеале финишное декоративное покрытие должно иметь хорошие показатели паропроницаемости. В процессе своей жизнедеятельности люди выделяют очень много влаги: приготовление еды, банные процедуры и прочие бытовые мероприятия – все это приводит к повышению влажности воздуха. Некоторая часть влаги уходит через вентиляционную систему вместе с отработанным воздухом, оставшаяся же влажность должна выходить через поры в облицовочном материале.

Пароизоляция должна быть обустроена таким образом, чтобы материал стен был максимально паропроницаемым внутри помещения и имел минимальные показатели снаружи. Данное правило актуально для фасадов любых типов. Нарушение этой рекомендации обычно приводит к ухудшению теплоизолирующих качеств стен и снижению их долговечности.

Одновременно с этим фасад дома должен быть надежно защищен от атмосферных осадков. При этом лучше всего, чтобы наружная часть стен не намокала, т.к. это будет приводить к уменьшению срока службы конструкции.

Из приведенной информации вытекает некоторое логическое противоречие. Но есть вполне понятное и простое решение: для обеспечения оптимальных показателей гидроизоляции и паропроницаемоти защитное фасадное покрытие нужно крепить на определенном расстоянии от поверхности стены, обеспечивая одновременно с этим качественную вентиляцию промежутка. Именно такую конструкцию принято называть вентилируемым фасадом.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Виды подсистем, особенности и варианты крепления

Технология отделки фасада

Общие сведения

Благодаря этим элементам каркаса между слоем утеплителя и внутренней поверхностью навесных панелей будет образовываться вентиляционный зазор, в котором постоянно циркулирует восходящий поток воздуха, который будет уносить влагу из слоя утеплителя. Для предотвращения выхода воздуха из слоя утеплителя его накрывают пароизоляционной ветрозащитной пленкой.

Несущий каркас вентилируемого фасада

В такой тип каркаса входят:

• Кронштейны, которые следует крепить непосредственно к стене.
• Несущие вертикальные и горизонтальные профили, к которым прикрепляют навесные панели.

Главным назначением несущего каркаса является то, что их надежно прикрепляют к стене так, чтобы между панелями и слоем утеплителя оставался воздушный вентилируемый зазор. Как правило, в качестве утеплителя используют минеральную вату, но возможно использование других материалов. При этом клеевые и прочие «мокрые» технические процессы отсутствуют – все соединения исключительно механические.

Навесной каркас вентилируемого фасада

Для каркасов в навесном фасаде используют обычные алюминиевые и стальные профили:

• Полосы, квадратные и прямоугольные трубы.
• Уголок.
• Прутки и тавры.
• Швеллеры.

Помимо этого, используют некоторые подвиды профилей, которые предназначены специально для установки навесных панелей:

• Двутавровые балки.
• L-образные профили.

Выбор материалов

Как отмечалось, материалы для обустройства вентилируемого фасада должны быть исключительно высокого качества.

Теплоизоляция

Для утепления фасада можно использовать следующие материалы:

• пенопласт. Популярный материал с отличными теплоизоляционными показателями. Материал не впитывает влагу и не теряет своих свойств под ее воздействием. Это позволяет несколько смягчить требования к гидроизоляции. Однако подобная гигроскопичность одновременно является недостатком пенопласта, заключающимся в плохой паропроницаемости. Слой подобной теплоизоляции практически не будет пропускать пар, что не очень хорошо;
• пенополиуретан, пенополистирол. Эти материалы имеют несколько более высокую прочность по сравнению с обыкновенным пенопластом, однако на качестве утепления данный показатель никак не отражается. При этом стоимость рассматриваемых материалов существенно превышает цену пенопласта. Паропроницаемость остается на таком же печальном уровне;
• минераловатные утеплители. Эти теплоизоляторы пользуются наибольшей популярностью. Материал хорошо пропускает пар, характеризуется отличной жесткостью, большой долговечностью, высокими тепло- и шумоизоляционными свойствами. Однако контакты с влагой минвата переносит достаточно плохо, поэтому к вопросам гидроизоляции нужно подходить с максимальной ответственностью.

Что это такое?

Общие сведения о конструктивных узлах навесного фасада

Нормативные документы

Приступая к анализу основных узлов навесных вентилируемых фасадов, следует отметить, что каждый производитель фасадных систем разрабатывает эти (или аналогичные по назначению) узлы самостоятельно. Но при этом подавляющее большинство производителей ориентируется именно на компоновку узлов, описанную в документе под названием «Рекомендации по проектированию навесных фасадных систем».

Элементы конструкции Немаловажную роль при выборе производителем фасадной системы той или иной конструкции узла имеет и цена комплектующих. Вот почему подходить к выбору конструкции для навесного фасада нужно взвешенно – не всегда наиболее дешевое решение будет оптимальным.

Типовые узлы навесного фасада

Впрочем, как мы уже отмечали выше, типовые узлы навесного фасада остаются одними и теми же — вне зависимости от фасадной системы.Как правило, специалисты выделяют следующие узлы:

• Узел крепления кронштейна к несущей стене;
• Узел крепления направляющих планок к кронштейнам;
• Узел оконного откоса;
• Узел внешнего/внутреннего угла;
• Узел цоколя/парапета;
• Узел установки противопожарной отсечки.

Ниже мы проанализируем особенности конструкции этих узлов. Также следует заметить, что помимо данной статьи в сети широко доступна техническая информация по устройству данных узлов. Так что если вы решили серьезно подойти к вопросу проектировки фасада, то вам достаточно будет задать в поиске запрос «узлы вентилируемого фасада dwg» — и в вашем распоряжении будет достаточное количество чертежей.

Особенности производства подконструкции

Монтаж направляющих

Монтаж направляющих это завершающий шаг подготовки платформы для фиксации облицовочных материалов. Обрешётка крепится к кронштейнам с помощью заклёпок, вставляемых в специальные проушины на последних.

Подвижное соединение осуществляется путём стыковки через овальное отверстие на кронштейне. Расположение заклёпки должно быть строго по центру отверстия. Соединение направляющих между собой осуществляется с технологическим зазором. Такой узел гарантирует возможность температурной деформации.

Подготовленная обрешётка выравнивается с помощью лески, нивелира или лазерного уровня. От грамотного выполнения этой процедуры зависит результат работ. В случае большого отклонения плоскости стены и нехватки длины кронштейна используются специальные удлинители. Узел соединения фиксируется с помощью отверстий и осуществляется с использованием заклёпок.

Рекомендуемые виды теплоизоляции

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАБОТ

Работы по монтажу вентилируемых фасадов с облицовкой сайдингом Брус следует выполнять только при наличии рабочего проекта на объект, разработанного и утвержденного в установленном порядке, с наличием чертежей узлов крепления несущей системы к конструкциям здания. До производства работ должен быть разработан ППР, в котором указывается перечень машин, инструмента и технологической оснастки, мероприятия по технике безопасности; план проведения необходимых контрольных испытаний и режимных наблюдений; наиболее рациональные решения по разбивке фасада на захватки (для сокращения технологических перерывов и числа стыковых соединений).

При утеплении цоколя ППР должен быть согласован с организациями, эксплуатирующими подземные коммуникации. Следует разработать мероприятия по технике безопасности при выполнении работ в местах расположения подземных коммуникаций. Подземные коммуникации должны быть обозначены на местности соответствующими знаками и надписями. Работы в таких местах следует выполнять под непосредственным руководством мастера или прораба в присутствии представителя инженерно-технических служб, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением специалистов электро- или газового хозяйства.

Строительная площадка и места производства работ должны быть оборудованы средствами пожаротушения. Средства подмащивания следует обработать огнезащитными составами в соответствии с требованиями ППБ-05.

Работы по монтажу вентилируемых фасадов с облицовкой сайдингом Брус могут выполняться как в летнее, так и в зимнее время (при температуре наружного воздуха от +25 до -15 °С).

Конструктивные особенности основных узлов

Влияние водяных паров на конструкции дома

Степень паропроницаемости различных материалов и конструкций играет существенную роль в долговечности любого строения. Влага, содержащаяся в воздухе, способна оказывать губительное воздействие почти на любой материал, из которого построен дом. Металлоконструкции подвергаются коррозии, дерево гниет, кирпич разрушается, теплоизолирующие материалы теряют свои свойства. Водяные пары вместе с воздухом способны проникать в толщу большинства материалов и конденсироваться там при падении температуры воздуха. В холодное время года сконденсированная влага замерзает, превращаясь в лед, и вносит дополнительные разрушения в конструкции.

Таким образом, нельзя переоценить все инженерные решения, препятствующие влиянию излишней влажности на строительные материалы.

2. Виды внешней отделки домов

Сегодня существует масса способов отделки фасада дома. Самыми распространенными считаются

• Оштукатуривание стен дома
• Облицовка деревянными панелями
• Отделка виниловым или металлическим сайдингом
• Кирпичная облицовка
• Покрытия натуральным камнем

Облицовка дома виниловым сайдингом

Подробнее об облицовке фасадов можно прочесть на нашем сайте (здесь). Любой из способов внешней отделки так или иначе вносит изменения в свойства стен. Изменяется общая теплоизоляция дома, стойкость к механическим воздействиям, воздействиям атмосферы и т.д.

В нашем случае, когда мы рассматриваем пароизоляцию всего дома, важно, насколько паропроницаем материал фасада. Почему это так важно – ведь стены, как правило, сами устроены так, чтобы обеспечить оптимальную защиту от повышенной влажности? Дело в том, что устройство стены предусматривает отвод водяных паров из ее толщи. В то же время большинство облицовочных материалов имеют отличную гидроизоляцию и становятся преградой для этого процесса

В результате выделяющаяся из стен дома влага конденсируется между поверхностью стеной и облицовочным материалом. Это оказывает губительное воздействие как на внешнюю поверхность самой стены, так и на внутреннюю поверхность облицовки – особенно в случае применения металлосайдинга или кирпича

В то же время большинство облицовочных материалов имеют отличную гидроизоляцию и становятся преградой для этого процесса. В результате выделяющаяся из стен дома влага конденсируется между поверхностью стеной и облицовочным материалом. Это оказывает губительное воздействие как на внешнюю поверхность самой стены, так и на внутреннюю поверхность облицовки – особенно в случае применения металлосайдинга или кирпича.

Пароизоляция стен имеет важное значение и при дополнительном утепление стен снаружи. Соответственно, фасад здания с наличием вентиляционных зазоров принято называть вентфасадом. Соответственно, фасад здания с наличием вентиляционных зазоров принято называть вентфасадом

Соответственно, фасад здания с наличием вентиляционных зазоров принято называть вентфасадом.

Какими бывают деревянные вентилируемые фасады

Основные виды реечного фасада

Линейные панели — относительно новый вид отделочных материалов, сочетающий в себе технические свойства кассетных фасадов и металлической облицовки. Они оптимально адаптируются к размеру поверхности, подходят для внешнего и внутреннего монтажа, представляют широкий спектр форматов, благодаря чему становятся универсальным материалом.

1. Линейные алюминиевые панели характеризуются как экономичный и практичный материал для облицовки новых фасадов и ремонта зданий. Технические преимущества алюминиевых реек отметили специалисты по отделке складских и производственных помещений, торговых центров, киосков и других объектов.
2. Оцинкованные ламели по популярности не уступают алюминиевым профилям. Они выгодно отличаются от последних более низкой стоимостью, при этом не обладают меньшей прочностью и выдерживают воздействие более высоких температур. Реечный фасад из стали широко применяется в отделке производственных и складских помещений.
3. Алюминиевые солнцезащитные козырьки необходимы для защиты окружающей среды от чрезмерного воздействия солнечных лучей. Они хороши в предотвращении возможного перегрева зданий, помогая снизить затраты на производственные установки для кондиционирования воздуха. При этом стоимость таких изделий достаточно высока, и их использование оправдано в условиях солнечной активности в течение всего года.

Рассмотрим подробнее каждый вид стоечного фасада и его основные особенности.

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

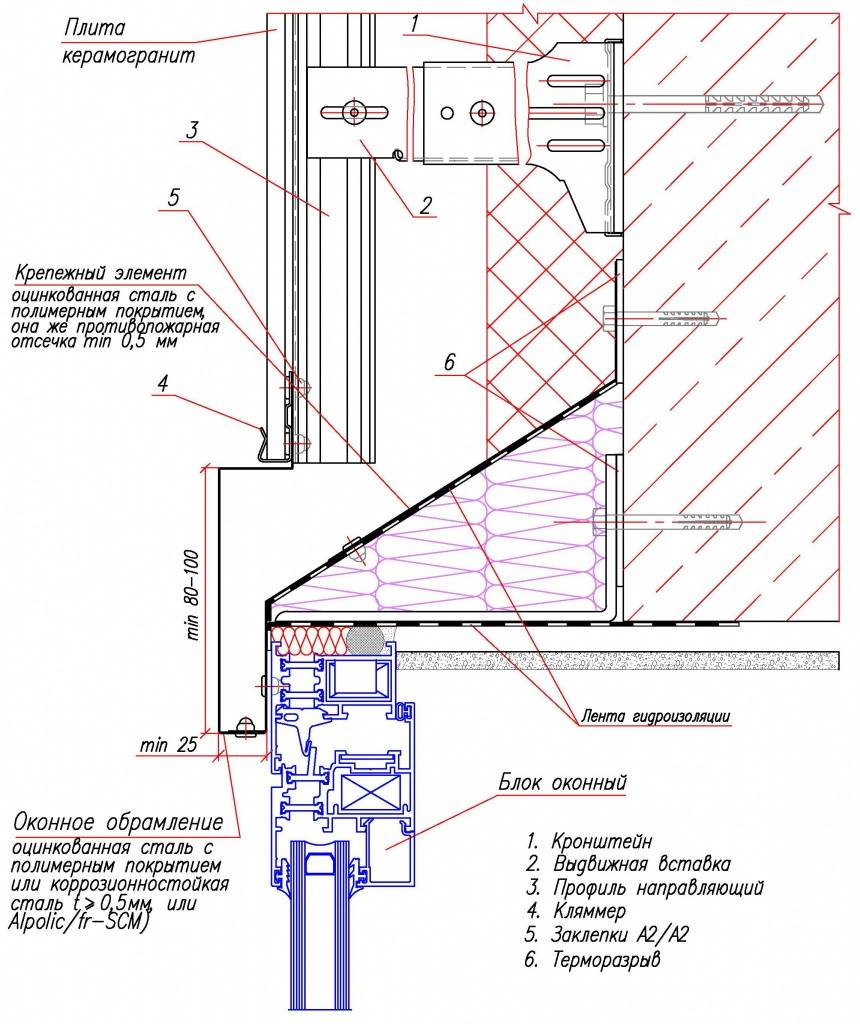

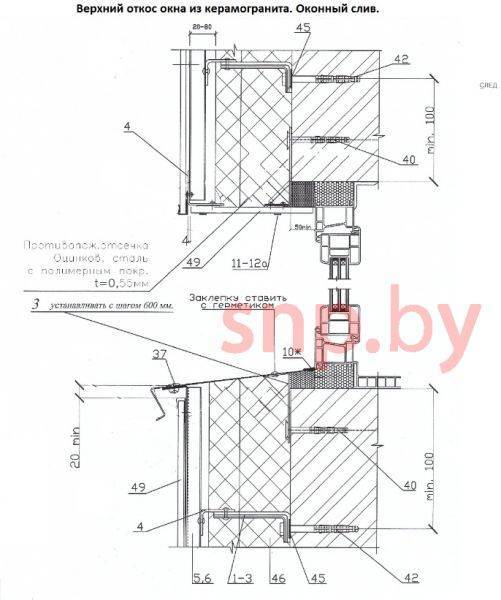

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

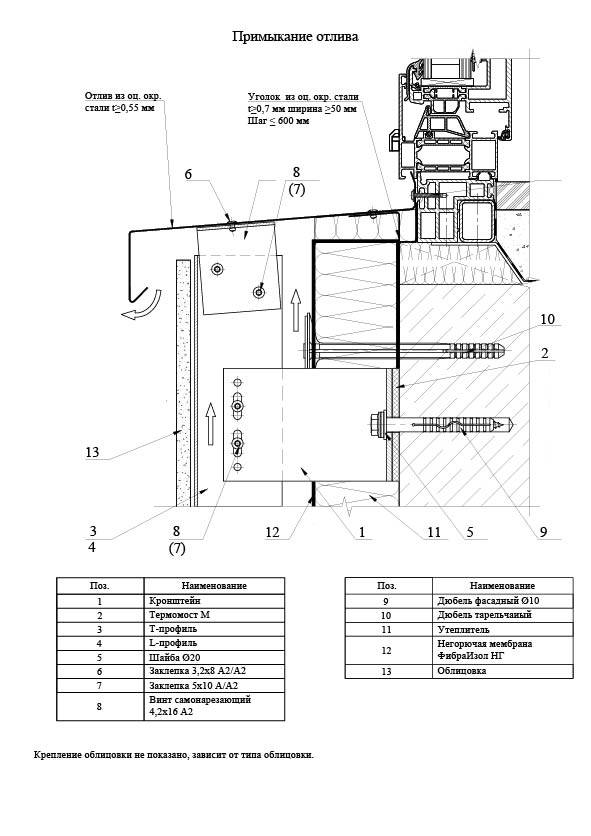

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

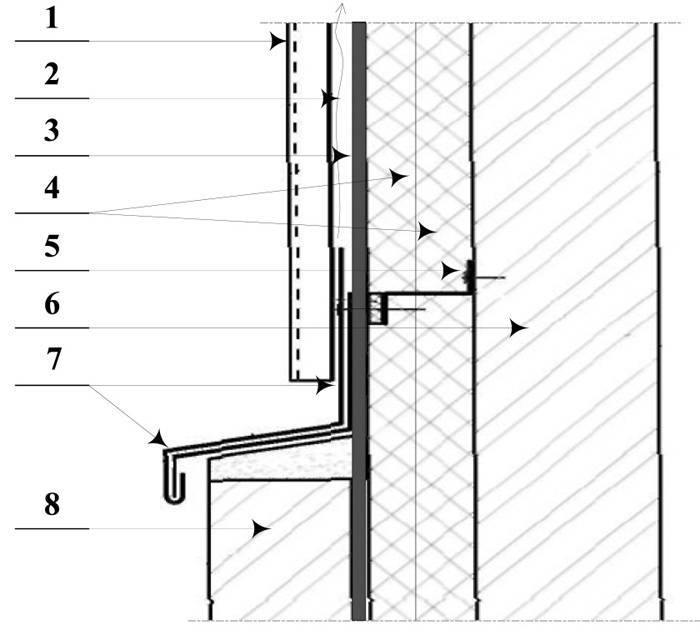

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!
