УЗО — что это такое и принцип работы

Подключение УЗО в квартире

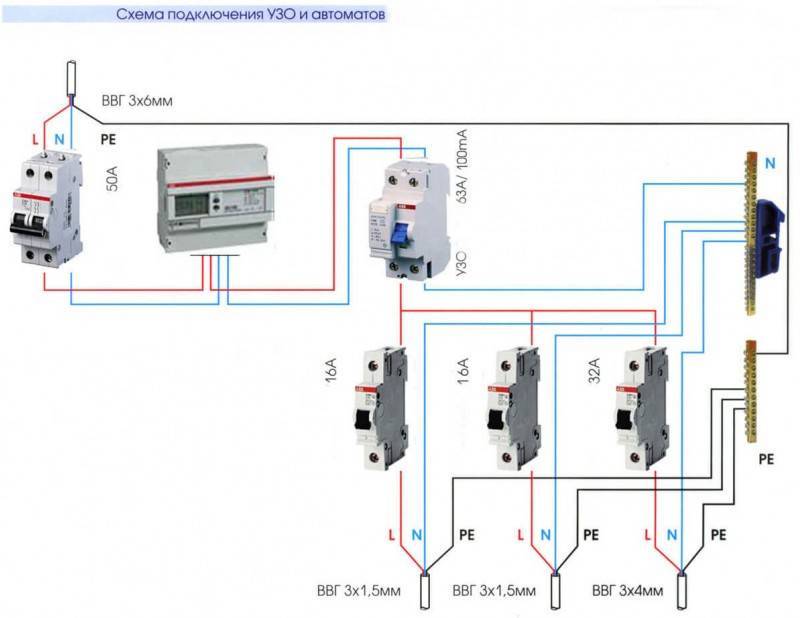

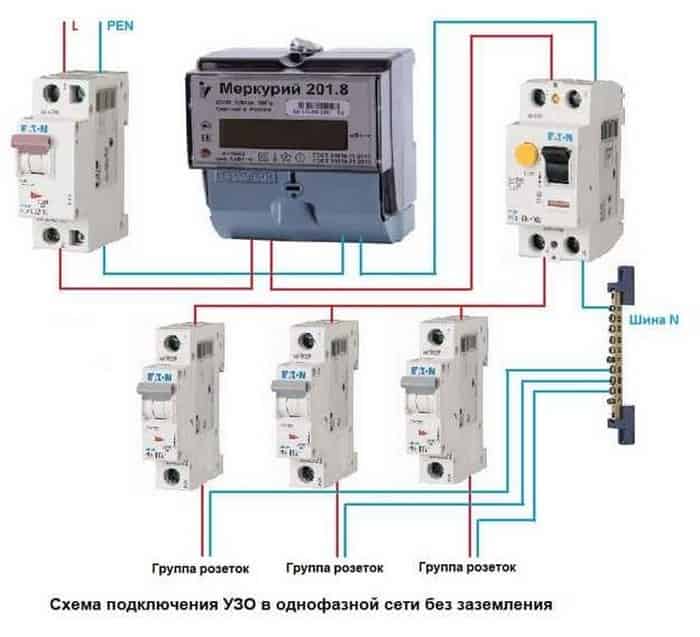

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

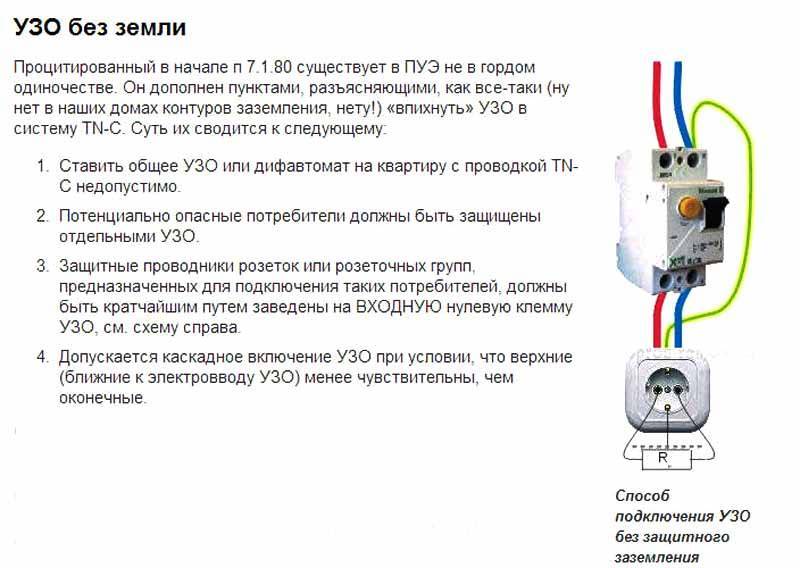

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

• Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Случаи срабатывания

Защитное устройство электроснабжения обеспечивает безопасность для человека и необходимо в следующих случаях:

1. При замыкании фазы на корпус электроприбора. Происходит замыкание по причине нагревания провода под воздействием тока. Подвержены замыканию водяные электронагреватели, стиральные машины, электрические плиты, всевозможные тепловые обогреватели и тому подобные приборы.
2. При нарушении монтажа электропроводки. Ошибкой является замуровывание в стену проводов с имеющимися скрутками (соединениями). Когда стена намокает, то происходит утечка с фазы и возникает риск контакта человека с током.
3. При нарушении токораспределения в электрическом щитке. Неправильный монтаж схемы может привести к потере эффективности работы устройства, что приведет к отключению устройства.
4. При иных случаях, когда причину невозможно определить обычным осмотром электросоединений и состояния бытовых приборов. Такая ситуация может возникнуть при использовании газовой плиты с поджогом или стиральной машины у которой заливной шланг подключен к крану без изолирующего переходника. В результате имеет место утечка тока, и устройство защиты срабатывает.

Таким образом, установку необходимо доверять профессиональным мастерам, которые знают устройство УЗО: что это такое и какие существуют требования и нюансы монтажа.

Номинальный и дифференциальный ток

В спецификации этого устройства всегда будет присутствовать обозначение более или менее такого типа: 25/10 мА, 40/30 мА и т.д. Это номинальный и дифференциальный токи, при которых работает устройство. Номинальный ток выражается в амперах (A), это сумма всех токов, которые могут протекать через устройство при нормальной работе, неограниченно долго.

Вот пример. Группа потребителей — электрические розетки и освещение в гостиной — питаются от отдельного автоматического выключателя на 16 А. Прерыватель рассчитан на то, чтобы выдерживать нагрузку 1,13 В в секунду бесконечно и нагрузку 1,45 В в секунду в течение одного часа.

Это не относится к защитным устройствам, поэтому если несколько сильноточных потребителей с общим током, скажем, 17 А подключены к розеткам на несколько часов, автоматический выключатель не сработает, но УЗО может выйти из строя.

Остаточный ток, выраженный в миллиамперах (тысячных долях ампера), — это ток утечки, при котором должно сработать устройство GDC. Устройства с ограничением дифференциального тока 10-30 мА используются для защиты людей от поражения электрическим током. УЗО с запасом 100 мА используются для противопожарной защиты.

Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

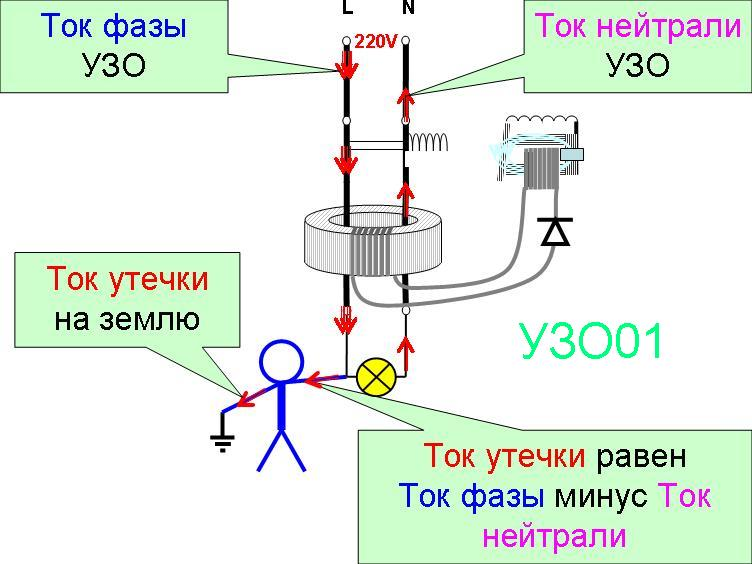

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов I_вх = I_вых УЗО не реагирует. Если I_вх > I_вых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Ток нагрузки УЗО

Номинал

При маркировке корпуса указывается величина номинального тока, на которую рассчитана конструкция механизмов для длительной эксплуатации. Она всегда соответствует значениям стандартного ряда номинальных токов, принятых для электрооборудования.

Форма колебаний

Вид тока оказывает влияние на работу дифференциального органа. Поэтому он учитывается в конструкции различных моделей и обозначается типами: А, АС, В и графическими изображениями на корпусе.
Защиты типов «А», «АС» надежно работают при резком или плавном нарастании дифференциального тока. Схема АС лучше всего функционирует в бытовой электропроводке с синусоидальными гармоничными колебаниями.

Если при регулировании скоростей вращения электродвигателей применяются симисторные или тиристорные схемы управления, обрезающие форму идеальной гармоники, то для защиты таких приборов используют УЗО типа «А».

Тип «В» применяется в качестве защиты объектов, питающихся выпрямленным током разной формы, и чаще всего используется в мастерских или на промышленных предприятиях.

Реакция на превышение нагрузки сети

УЗО не предназначено для защиты потребителей от скачков токов выше номинального значения и само может выйти из строя при возникновении таких неисправностях в сети. По этой причине оно никогда не должно работать автономно и устанавливается совместно с подобранным автоматическим выключателем.

Для правильной работы обеих защит следует учитывать их особенности:

1. автомат отключает токи 30%-ного перегруза исключительно тепловым расцепителем с временем задержки около часа;
2. это время механизмы УЗО подвергаются перегреву и могут сгореть.

Чтобы исключить подобную ситуацию номинал автомата выбирают на ступень меньше, чем у УЗО.

Как работает

Теперь рассмотрим принцип действия УЗО под нагрузкой. Итак, на выход прибора начинает действовать нагрузка от потребителя. При этом электрический ток проходит от сети через первичную и вторичную обмотки до потребляющего устройства. Это нормальный режим работы. По проводникам в магнитном поле трансформатора навстречу друг другу по первичной и вторичной обмотке движется ток. На обмотках его величина равна, а направление противоположное. То есть, по законам физики магнитный поток в трансформаторе равен нулю.

В третьей обмотке магнитный поток также равен нулю, пусковой орган неподвижен, он не работает, то есть, само устройство защитного отключения работает в штатном режиме.

Теперь ситуация с пробитой изоляцией. Получается так, что по первичной фазной обмотке движется не только сетевой ток, но и ток утечки. То есть, его сила здесь становится больше. А сам ток утечки является дифференцированным. Значит, в трансформаторе образовались две неравные силы тока, которые будут влиять на магнитный поток.

Два разнонаправленных тока (в первичной и вторичной обмотках) друг друга теперь не компенсируют. Чтобы это исключить, излишки тока направляются на третью обмотку. Но рабочий пусковой орган сразу не срабатывает, потому что существует определенное значение величины тока, которое допустимо в схеме УЗО. Как только сила тока в третьей обмотке переваливает данное значение, вся защитная схема тут же срабатывает, и прибор отключает питающую сеть.

Вот так просто можно ответить на вопрос, как работает УЗО, почему выбивает его?

Кнопка тестирования

Для тех, кто не сталкивался с обслуживанием УЗО, рекомендуем периодически пользоваться данной кнопкой, под которой всегда написано «TEST». С ее помощью можно определить, в каком состоянии находится защитный механизм.

Сама кнопка в схеме подключена к резистору последовательно. Резистор подбирается так, чтобы его значение разности токов на входе и выходе точно совпадало с паспортным током утечки. Поэтому, если нажать кнопку тестирования, и защитное устройство разомкнет сеть, то прибор работает нормально.

Разновидности

Классифицируют все устройства по нескольким параметрам:

• по форме токовой утечки;
• по способу действия;
• по временной выдержке;
• по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

• в подъездном распределительном щитке повредилась нулевая жила;
• внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

• в сетях однофазного напряжения применяют двухполюсные модели;
• в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

• По установке (стационарные и переносные).
• По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
• По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
• По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

Как правильно подключать устройства защитного отключения

При подключении устройств защиты от токов утечки необходимо соблюдать несколько базовых правил.

Первое и самое важное. УЗО и дифавтоматы должны эксплуатироваться в сетях с глухозаземленной нейтралью с отдельным заземляющим проводом (трехпроводная или пяти проводная система). При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены

Заземление может осуществляться через контакты розеток или отдельным проводом «под болт»

При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены. Заземление может осуществляться через контакты розеток или отдельным проводом «под болт».

Второе. Необходимо следить за правильностью подключения проводов. Ноль должен подключаться к клеммам, помеченным буквой «N», а фазы к фазным клеммам. Это правило, на первый взгляд неочевидное, связано с подключением тестовой кнопки и электронной схемы защиты.

Третье. Нельзя соединять между собой одноименные проводники защищаемые разными УЗО. Такую ошибку часто совершают неопытные электрики, используя общий ноль для нескольких блоков розеток. Такое соединение при подключении нагрузки моментально приводит к срабатыванию защиты.

Правила безопасности в процессе работы

Проводя работы по монтажу электрической аппаратуру, в том числе с изделиями, обеспечивающими защиту необходимо соблюдать правила техники безопасности при работе с электричеством. Работы производить при отключенных источниках электричества. Знать, какие применять защитные средства и от чего они защищают при работе с электричеством.

Выбирая УЗО, сначала нужно определить, какое именно требуется – электромеханическое или электронное. Необходимо помнить, что электромеханический аппарат сработает и при отсутствии напряжения в сети (например, оборван ноль, но фаза есть), а вот электронный – нет.

Желательно выбирать продукцию проверенных производителей. В рейтинг производителей традиционно входят такие бренды, как:

• ABB;
• Легранд;
• Шнайдер Электрик;
• EKF;
• IEK.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I?n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

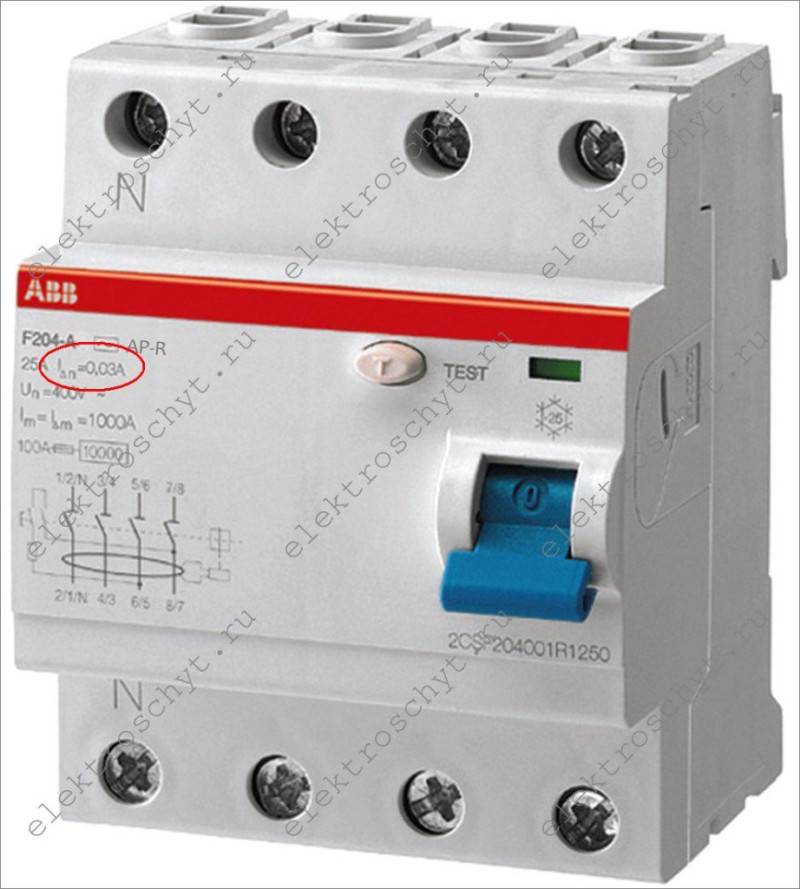

Номинальный отключающий ток УЗО I?n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.
