Этапы постройки четырехскатной крыши
Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).
Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.
При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.
В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.
В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.
Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.
Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.
Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).
Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.
Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).
Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).
К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

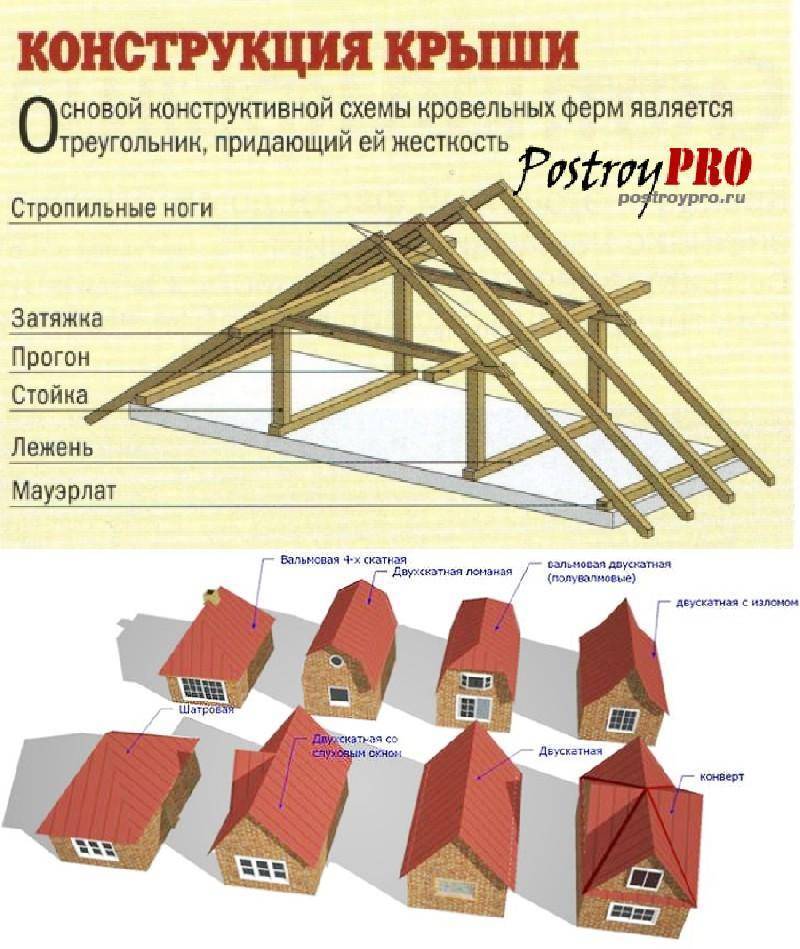

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.
Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.
Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.
Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

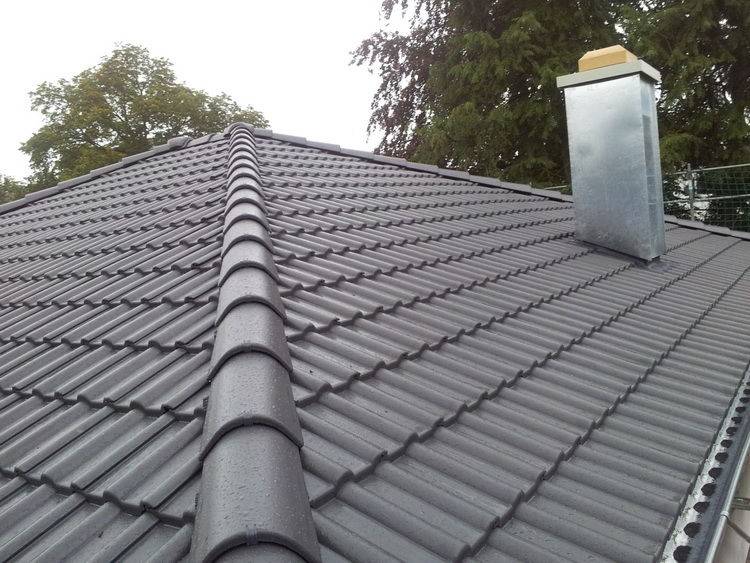

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.
Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
Как рассчитать каркас покрытия кровли?
После расчета угла уклона кровли необходимо рассчитать угол наклона системы стропил. В этом помогут знания, полученные еще в школе на уроках геометрии, а именно теорема Пифагора. Элементы крыши (центральные стропила, стены дома и грани дополнительных скатов) будут сторонами равнобедренного треугольника.
Для определения угла наклона можно изготовить фанерную рейку и на ней проводить замеры.
Каркас шатровой крыши.
После этого размечаются центральные стропила. Получившаяся планка укладывается на верхнюю обвязку. Таким образом можно измерить свес, выступ стены и проекцию промежуточных стропил. Промежуточные стропила в центре конструкции и половина кровли будут создавать прямоугольник. При помощи коэффициентов можно рассчитать угол наклона стропил. Например, если угол ската крыши равен 4:12, то коэффициент углового стропила будет равен 1,027, а промежуточного — 1,054.
Для расчета длины стропил используются различные методы. Как показывает практика, удобнее использовать теорему Пифагора. Крыша еще не построена, поэтому проще сначала рассчитать длину проекции промежуточных стропил и уже из этого выводить длину стропила. Поэтому сначала нужно определить длину коротких стропил, соединяющихся с вальмовой частью. Стропила, расположенные между центральными, будут иметь такую же длину.

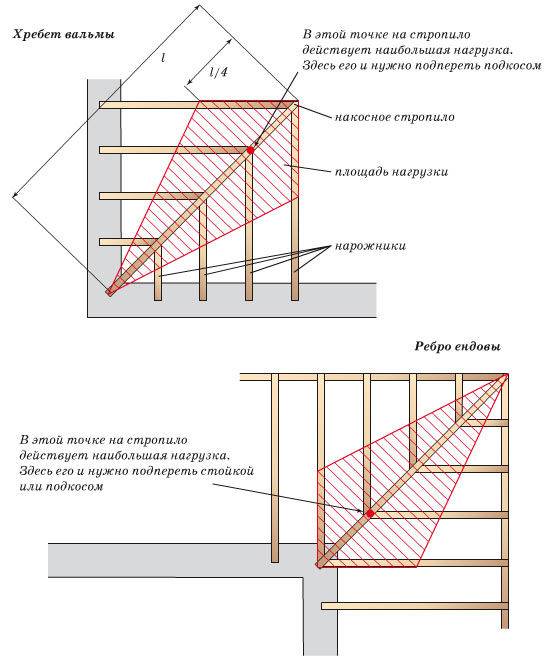

Угловые стропила отличаются большим наклоном относительно стены. Их можно рассчитать также с помощью теоремы Пифагора. Второй способ — сначала определить угол наклона, а потом с помощью таблицы коэффициентов рассчитать наклон.
Расчет покрытия кровли
Схема расчета количества материала для устройства вальмовой кровли.
Наиболее точные расчеты покрытия для вальмовой кровли можно получить только после того, как собрана система стропил. После этого можно решать, из чего лучше сделать кровлю. Выбирать материал нужно с учетом погодных условий, количества осадков и собственных финансовых возможностей.
Чаще всего после стропильной системы идет гидроизоляционный слой, который будет защищать конструкцию от излишней влаги и образования конденсата. Погодные условия в регионе определяют наличие теплоизоляционного слоя. Наиболее популярный материал — минеральная вата, которая не нуждается в раскрое. Но вместо нее можно приобрести плиты. Зная обычные размеры листа минеральной ваты или плиты и общую площадь крыши, можно узнать количество необходимого материала.
Кроме термоизоляции, в некоторых случаях нужен слой пароизоляции. Он укладывается внахлест, поэтому его количество должно быть несколько больше, чем общая площадь.
В итоге количество материала бывает гораздо больше собственно площади крыши. Это объясняется установкой внахлест или наличием добавочных элементов, таких как примыкания, ендовы. Для отдельных видов материала, например черепицы на мягком основании, необходима сплошная обрешетка, которая может существенно повлиять на итоговую стоимость работ.
Четырехскатная крыша для беседки своими руками
Сооружение уютной беседки на приусадебном участке является идеальным вариантом создания комфортной зоны отдыха. В зависимости от геометрической формы, сооружению можно подобрать наиболее подходящий вид четырехскатной крыши.
Четырехскатная крыша для беседки может быть построена как из бруса, так и из металлопрофиля
Для беседки квадратной формы целесообразно соорудить шатровую крышу с четырьмя равными по размеру треугольными скатами, соединенными в одной точке. Для конструкций прямоугольной формы идеально подойдут четырехскатные крыши вальмового типа.
Несмотря на то, что данная конструкция дороже и сложнее по сравнению с двухскатной, именно она является наиболее подходящим вариантом для беседки. Четырехскатная крыша является наиболее целесообразным решением для данной задачи по ряду причин:
- за счет большого количества наклонных скатов обеспечивается эффективная защита от атмосферных осадков;
- большие свесы способны долго сохранять тепло, которое аккумулируется на протяжении солнечного дня;
- наклонные скаты хорошо защищают от проникновения навязчивых солнечных лучей, не заграждая при этом кругозор;
Четырехскатная крыша для беседки удобна тем, что скаты хорошо защищают от солнечных лучей, при этом сохраняется хороший обзор
Как сделать четырехскатную крышу для беседки?
Прежде чем приступать к возведению стропильной системы для беседки, необходимо рассчитать угол наклона скатов, высоту конька и нагрузку для правильного выбора сечения стропил. Получив результат, необходимо составить чертеж стропильной системы, где отображаются все размеры и взаимное расположение элементов стропильного каркаса.
Размер и сечение стропил зависит от размера самой крыши, а также от угла наклона скатов
На основании чертежа производится подготовка необходимых элементов и их последующая сборка. Устройство четырехскатной крыши для беседки состоит из следующих последовательных действий:
- Усиление доской верхней обвязки каркаса беседки.
- Крепление к обвязке балки-затяжки при помощи металлических уголков.
- Отступив от середины затяжки одинаковое расстояние (около 50 см), необходимо установить две деревянные стойки высотой по 100 см каждая.
- Соединение верхушек стоек коньковым прогоном.
- Установка рядовых стропил с выбранным шагом.
- Закрепление диагональных стропил при помощи гвоздей к коньку таким образом, чтобы они продолжали коньковый прогон.
- Установка наружных стропил, которые крепятся одной стороной к диагональным ногам, а другой присоединяются к верхней обвязке конструкции. Шаг между стропилами составляет около 60 см.
- Укладка гидроизоляционного покрытия на стропила внахлест одной стороны на другую около 10 см и фиксация его степлером. Закрепление гидроизоляции вдоль стропил осуществляется при помощи реек контр-обрешеки.
- Установка обрешетки.
- Монтаж кровельного материала с обработкой всех стыков герметиком.
Пример удачного использования четырехскатной крыши для беседки, с покрытием из натурального сена
Ознакомившись с особенностями конструкции, можно смело приступать возведению выбранного типа четырехскатной крыши. Однако следует помнить о том, чтобы получить надежную, прочную и долговечную конструкцию не следует пренебрегать предварительными расчетами элементов конструкции и строго соблюдать алгоритм выполнения работ.
Это интересно: Утепление мансарды изнутри, если крыша уже покрыта — материалы и технологии
Технология возведения
Материалы для устройства кровли
Как я отметил выше, вальмовая крыша вполне может быть построена самостоятельно. Но чтобы каркас ее был надежным, необходимо подобрать материалы с достаточной несущей способностью.
Для предварительного проектирования можно использовать готовые чертежи с проставленными размерами
Как правило, параметры стропил рассчитываются, исходя их таких параметров как площадь основания кровли, высота конька и угол наклона. Но для уменьшения трудозатрат можно воспользоваться и готовыми цифрами, приведёнными в таблице:
| Иллюстрация | Элемент/материал для изготовления |
| Мауэрлат. Брус сосновый от 100х150 мм. | |
| Стропила накосные. Доска сосновая 50х150 или 5х200 мм. | |
| Стропила промежуточные и нарожники. Доска сосновая 50х150 мм. | |
| Стойки, подкосы, затяжки и другие детали. Брус 50х100 или доска 50х150 мм. | |
Обрешетка.
| |
| Металлические накладки для усиления соединений. | |
Крепеж.
| |
| Пропитка для древесины. | |
| Кровельная гидроизоляционная мембрана. | |
| Теплоизоляционный материал. | |
Кровельный материал:
|
Поскольку стропильная система вальмовой крыши — это основа всей конструкции, то и материалы для нее нужно отбирать очень придирчиво. Древесина для стропил, конька и других элементов должны быть сухой, ровной, без повреждений и червоточин. Кроме того, после закупки ее нужно досушить, а затем обработать проникающими пропитками, которые предотвратят гниение материала.
Древесину обязательно обрабатываем антисептиком — так каркас кровли прослужит в разы дольше
Что касается утепления, то оно весьма желательно — большая площадь скатов приводит к повышенным теплопотерям. В качестве теплоизоляционного материала я бы рекомендовал использовать маты на основе минеральной (базальтовой) ваты. Да, цена у них достаточно высокая, но малая теплопроводность и хорошая паропроницаемость делают вложение вполне оправданным.
Делаем стропила вальмовой крыши
Крыша своими руками сооружается по стандартной технологии: сначала делается каркас, потом он утепляется и гидроизолируется, а затем поверх гидроизоляции укладывается кровельный материал. Но если все финишные операции выполняются по типовым схемам, то при постройке каркаса есть и свои особенности.
Как сделать стропильную систему — расскажу и покажу в таблице:
| Иллюстрация | Этап работы |
| Установка мауэрлата. На верхнюю часть несущих стен укладываем деревянный брус, пропитанный антисептиком. Под брус подкладываем слой рубероида или гидроизоляционную мембрану. Для фиксации используем либо анкеры, либо шпильки с резьбой, которые предварительно вмуровываем в кладку. | |
| Установка конькового прогона. На вертикальных стойках закрепляем коньковый брус. Фиксируем конструкцию диагональными стропилами со стороны вальм. Угол наклона стропил должен соответствовать углу ската кровли. | |
| Монтаж накосных стропил. Выполняем установку диагональных стропильных ног. Для этого нижний край доски крепим к мауэрлату на углу, а верхний — фиксируем на коньковом брусе, используя металлические накладки. | |
| Монтаж промежуточных стропил. Стропильные ноги выравниваем, выставляем с выбранным шагом и закрепляем на мауэрлате. Верхние края каждого стропила обрезаем и фиксируем на коньковом прогоне. | |
| Монтаж нарожников. Короткие стропила также закрепляем на каркасе: нижнюю часть ставим на мауэрлат, верхнюю срезаем по диагонали и подгоняем к плоскости накосного стропила. |

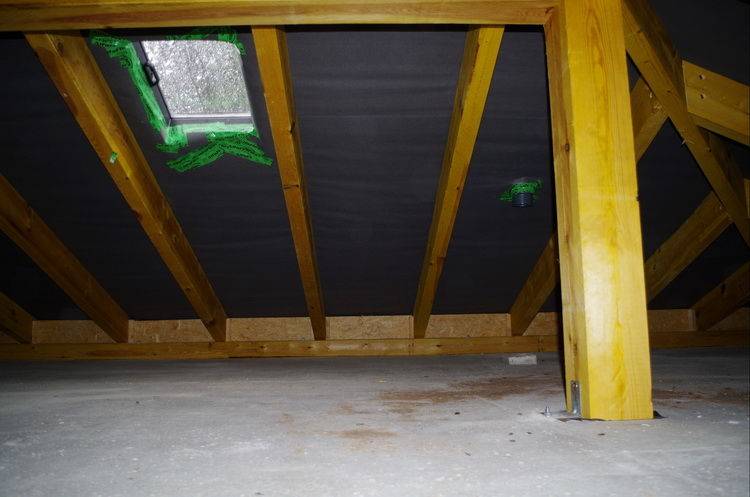

На фото — каркас вальмовой конструкции, готовый к установке обрешетки
Готовая стропильная система вальмовой кровли служит основой для дальнейших работ — монтажа обрешетки, утепления, гидроизоляции и т. д.
Разметка крыши

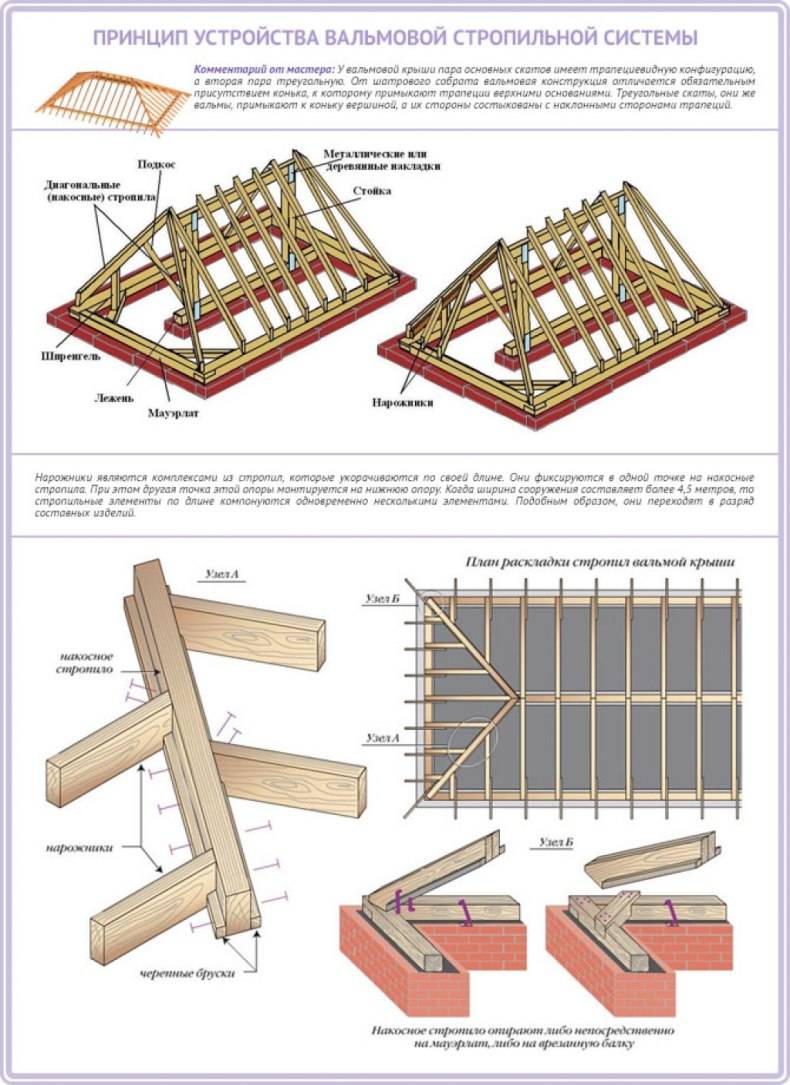

Для того чтобы уяснить себе, как построить вальмовую крышу, нужно знать особенности ее конструкции, а также основные узлы:
- Конек (коньковый брус) располагается по центру постройки и является ее основным несущим элементом, к которому крепятся все остальные деревянные элементы. (3)
- Угловые (накосные) стропила. Одним концом каждое стропило крепится к коньковому брусу, а другой его конец выходит на угол здания и даже за его пределы. Эти стропила являются основными силовыми элементами. Они изготавливаются из бруса такой же толщины, что и коньковый брус. (1)
- Промежуточные центральные стропила. Идут от концов конькового бруса, выходя по скатам и вальмам вниз, на стены.(4)
- Промежуточные (2)стропила. Крепятся к коньковому брусу и идут вниз по скатам крыши. На вальмах не используются.
- Короткие стропила. Имеют различную длину. Крепление коротких стропил осуществляется к угловым стропилам под одинаковым углом. К коньковому брусу не крепятся. (5)

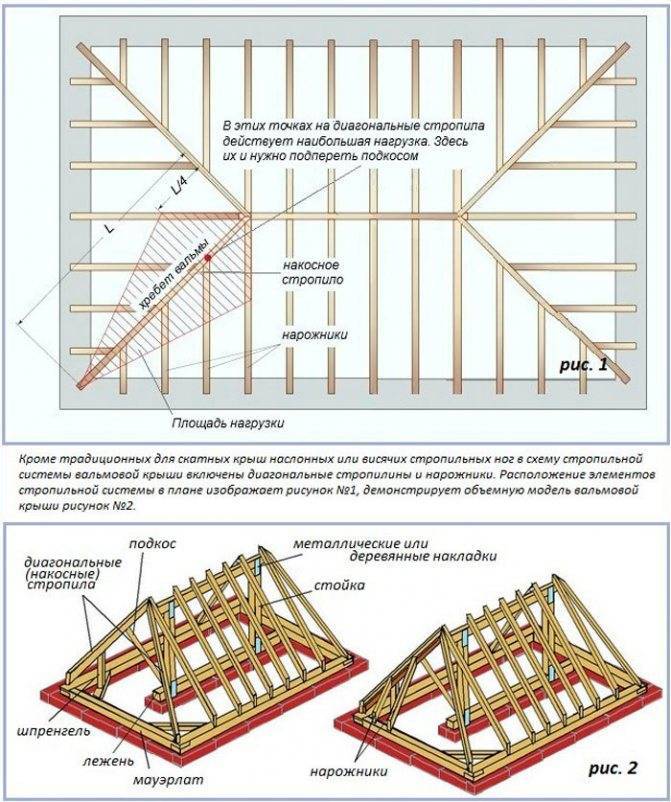

основные узлы вальмовой крыши
Если строим вальмовую крышу, необходимо произвести точные расчеты, выполнить разметку и составить чертеж вальмовой крыши. Расчеты имеют первостепенное значение при определении соотношения длин скатов и вальм. Только это гарантирует надежность возводимой крыши:
- первым делом размечается осевая линия по верхней части обвязки с торца здания (расположение конькового прогона)
- рассчитываем половину толщины конькового бруса и размечаем положение первого элемента стропильной системы
- следующий шаг — один конец замерной рейки прикладываем к размеченой ранее линии, а другой располагаем на линии боковой стены — это будет место расположения промежуточного стропила
разметка стропил
- расчитваем длину стропильного свеса — один конец рейки устанавливаем на внешний контур стены, другой — на образовавшийся свес кровли. Следующий элемент центральных промежуточных стропил вычисляется перемещением рейки для замеров на край боковой стены и размечаем на ней расположение стропила (он будет расположен между боковой стеной и верхней частью обвязки)
- Такие же действия необходимо выполнить на оставшихся трех углах. Так станет точно известно расположение всех промежуточных центральных стропил и торцов конькового бруса.
Что такое замерная рейка?
Строительство крыши вальмовой — занятие долгое и трудоемкое. Начинается работа с разметки. Для того чтобы монтаж вальмовой крыши происходил по точно заданным размерам, рекомендуется все отмеряемые размеры нанести на мерку. Это избавит от необходимости использования рулетки при откладывании одинаковых расстояний, а также предотвратит многочисленные погрешности, допускаемые при измерениях. Замерную рейку следует изготавливать из планки или фанеры шириной около 5 см, чтобы она хорошо просматривалась при замерах на большом расстоянии.

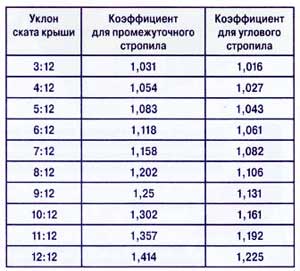

таблица коэффициентов расчета стропильной системы
Чтобы конструкция вальмовой крыши была максимально точной, необходимо иметь под рукой таблицу коэффициентов пропорций и соотношений между расположением стропил и их длиной.
Исходя из данных таблицы, длина ноги стропильного узла равна произведению коэффициента на заложение (проекцию) ноги. Во время строительства вальмовой крыши, использование данных этой таблицы является обязательным и значительно повышает точность расчета вальмовой крыши и время на его выполнение.
Приведем пример расчета
- Измеряем разметочной рейкой величину горизонтальной проекции промежуточного стропила. Находим в таблице подходящий под наш случай угол наклона кровли и перемножаем два имеющихся значения.
- измеряем длину стропила по нижней линии ( от выборки на коньковом брусе до выборки на месте крепления к опоре)
- аналогично вычисляется длина свеса — произведение его горизонтальной проекции на поправочный коэффициент (либо используя теорема Пифагора a2+b2=c2, где a и b — вертикальная и горизонтальная проекция
Обустройство вентиляции
При установке вальмовой крыши необходимо обеспечить нормальную вентиляцию подкровельного пространства. Для этого в ветрозащитной пленке проделывается несколько небольших отверстий. При присутствии деревянной подшивки ее элементы устанавливают с небольшим зазором в 2 мм. Если применяются пластиковые материалы, перед монтажом их подвергают перфорации.
Если ветровая подшивка уже присутствует, можно просто установить специальные вентиляционные решетки. Диаметр таких изделий составляет 5 см. Вентиляционные решетки устанавливают по всему периметру крыши с шагом 80 см.
Вентиляция вальмовой крыши
Материалы для возведения крыши
Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.
Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.
Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.
Вам понадобится:
— для укладки мауэрлата нужен будет брус, имеющий сечение 100x150 мм;
— стропила и конек изготавливают из бруса сечением 50x150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;
— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25x150 мм.
Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.
| Сорт | Сечение | Расстояние между стропилами в мм | |||||
|---|---|---|---|---|---|---|---|
| мм | 300 | 400 | 600 | 300 | 400 | 600 | |
| Снеговая нагрузка | 1,0 кРа | 1,5 кРа | |||||
| Высший | 38x89 | 3.22 | 2.92 | 2.55 | 2.81 | 2.55 | 2.23 |
| 38x140 | 5.06 | 4.60 | 4.02 | 4.42 | 4.02 | 3.54 | |
| 38x184 | 6.65 | 6.05 | 5.28 | 5.81 | 5.28 | 4.61 | |
| 38x235 | 8.50 | 7.72 | 6.74 | 7.42 | 6.74 | 5.89 | |
| 38x286 | 10.34 | 9.40 | 8.21 | 9.03 | 8.21 | 7.17 | |
| 1 и 2 | 38x89 | 3.11 | 2.83 | 2.47 | 2.72 | 2.47 | 2.16 |
| 38x140 | 4.90 | 4.45 | 3.89 | 4.28 | 3.89 | 3.40 | |
| 38x184 | 6.44 | 5.85 | 5.11 | 5.62 | 5.11 | 4.41 | |
| 38x235 | 8.22 | 7.47 | 6.38 | 7.18 | 6.52 | 5.39 | |
| 38x286 | 10.00 | 9.06 | 7.40 | 8.74 | 7.66 | 6.25 | |
| 3 | 38x89 | 3.06 | 2.78 | 2.31 | 2.67 | 2.39 | 1.95 |
| 38x140 | 4.67 | 4.04 | 3.30 | 3.95 | 3.42 | 2.79 | |
| 38x184 | 5.68 | 4.92 | 4.02 | 4.80 | 4.16 | 3.40 | |
| 38x235 | 6.95 | 6.02 | 4.91 | 5.87 | 5.08 | 4.15 | |
| 38x286 | 8.06 | 6.98 | 6.70 | 6.81 | 5.90 | 4.82 | |
| Снеговая нагрузка | 2,0 кРа | 2,5 кРа | |||||
| Высший | 38x89 | 4.02 | 3.65 | 3.19 | 3.73 | 3.39 | 2.96 |
| 38x140 | 5.28 | 4.80 | 4.19 | 4.90 | 4.45 | 3.89 | |
| 38x184 | 6.74 | 6.13 | 5.35 | 6.26 | 5.69 | 4.97 | |
| 38x235 | 8.21 | 7.46 | 6.52 | 7.62 | 6.92 | 5.90 | |
| 38x286 | 2.47 | 2.24 | 1.96 | 2.29 | 2.08 | 1.82 | |
| 1 и 2 | 38x89 | 3.89 | 3.53 | 3.08 | 3.61 | 3.28 | 2.86 |
| 38x140 | 5.11 | 4.64 | 3.89 | 4.74 | 4.31 | 3.52 | |
| 38x184 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 | |
| 38x235 | 7.80 | 6.76 | 5.52 | 7.06 | 6.11 | 4.99 | |
| 38x286 | 2.43 | 2.11 | 1.72 | 2.21 | 1.91 | 1.56 | |
| 3 | 38x89 | 3.48 | 3.01 | 2.46 | 3.15 | 2.73 | 2.23 |
| 38x140 | 4.23 | 3.67 | 2.99 | 3.83 | 3.32 | 2.71 | |
| 38x184 | 5.18 | 4.48 | 3.66 | 4.68 | 4.06 | 3.31 | |
| 38x235 | 6.01 | 5.20 | 4.25 | 5.43 | 4.71 | 3.84 | |
| 38x286 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 |
- Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
- Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
- Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Самостоятельный монтаж вальмовой крыши
Реализацией проекта является монтаж той конструкции, которая была разработана в проекте. Работа сложная, но необходимо придерживаться проработанной технологии. Большую помощь в монтажных работах может оказать умелый и сообразительный помощник.
Расчёт параметров
Расчёту подлежат в основном длины стропильных балок. В перечень исходных параметров входят габаритные размеры здания, предполагаемый угол наклона скатов, длина свесов, сведения о снеговой нагрузке. Считать можно на основе теорем геометрии и правил тригонометрии. В справочниках и нормативных материалах приводятся рекомендации по значению параметров, которые выбирает сам строитель. При расчёте учитывается тип конструкции крыши, потребности к использованию подкрышного объёма для жилья или организации кладовки, наличие или отсутствие в «кровельном пироге» утеплителей и его состав. Существуют программы-калькуляторы, в которые следует ввести исходные данные, а они уже сами рассчитают искомые параметры. Онлайн-калькулятор определит объём строительных материалов, необходимых для строительства крыши различной формы по заданным параметрам. Калькулятор рассчитает углы наклона кровельных скатов, прочность стропильной системы. Будет представлено количество кровельного и подкровельного материала и обрешётки. Кроме стропил в проекте закладывается по одной центральной стропильной ноге для вальмовых скатов, а в боковых их число определяется в зависимости от длины боковой стороны дома.
Материалы и инструменты
Перед началом работы нужно укомплектовать полный список материалов и собрать комплект необходимых для работы инструментов.
Основным материалом является древесина высокого качества и хорошо просушенная, которая пойдёт на создание стропильной системы. Профессионалы предпочитают и рекомендуют ель, сосну, лиственницу. Брус и доски желательно приобретать равного сечения, это существенно упростит работы по их соединению. Для скрепления деталей потребуются крепёжные изделия – гвозди и саморезы разных размеров, анкерные болты, большие скобы. Этот вид крепежа потребуется применять после усадки здания. Следует закупить набор всевозможных креплений различной формы, применяемых для повышения прочности соединений двух и более деталей. В наборе должны быть специальные скользящие крепления для соединения стропил с мауэрлатом, назначение которых в том, чтобы предупредить деформацию кровли при усадке здания. Для полного монтажа крыши необходимы кровельные материалы, утеплитель, пароизоляционная плёнка.
ФОТО: stroim-domik.orgМеталлические крепления для соединения конструктивных элементов стропильной системы

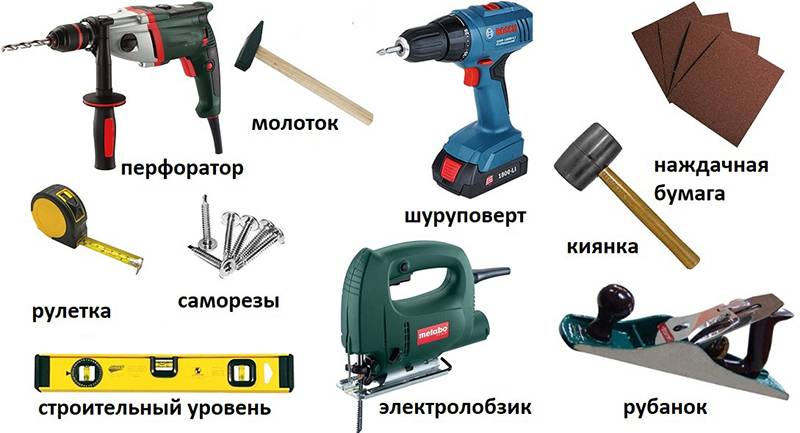

Перечень инструментов – стандартный, плотницкий. Потребуются пара молотков, киянка, гвоздодёр. Для работы с деревом нужны ручные пилы по дереву для продольной и поперечной резки, три рубанка разного размера – фуганок, средний размер и маленький, набор различных стамесок для выдалбливания пазов, электропила (циркулярка) и электролобзик, шуруповёрт и электродрель с перфоратором и с набором бит и свёрл. Нужны инструменты и приспособления для разметочных работ – строительный уровень, отвес, рулетка, линейка и угольник.
ФОТО: obzorstroy.ruНабор плотницких инструментов
Разновидности четырехскатных крыш. Фото интересных вариантов
К четырехскатным крышам можно отнести несколько разновидностей конструкций, которые имеют одинаковое количество наклонных поверхностей, но разное устройство.
Классическим исполнением является вальмовая конструкция, как видно на фото дома с четырехскатной крышей. Она состоит из двух скатов треугольной формы, и двух – трапециевидной. Место их соединения называется коньком, который имеет длину намного меньшую, чем длина дома. Вальмовая крыша является конструкцией повышенной сложности, у которой проектирование и монтаж являются весьма трудоемким и сложным процессом, требующим определенных навыков и опыта.
Данная конструкция подходит для основания здания прямоугольной формы. Это самый привлекательный в эстетичном плане вариант крыши. Однако и самый сложный, как с точки зрения необходимых расчетов, так и по технологии возведения, поскольку здесь используется усложненный стропильный каркас, что доказывает схема стропильной системы, требующий проведения дополнительных замеров и подгонки материала на месте.
Пример вальмовой четырехскатной крыши с усложненной конструкцией

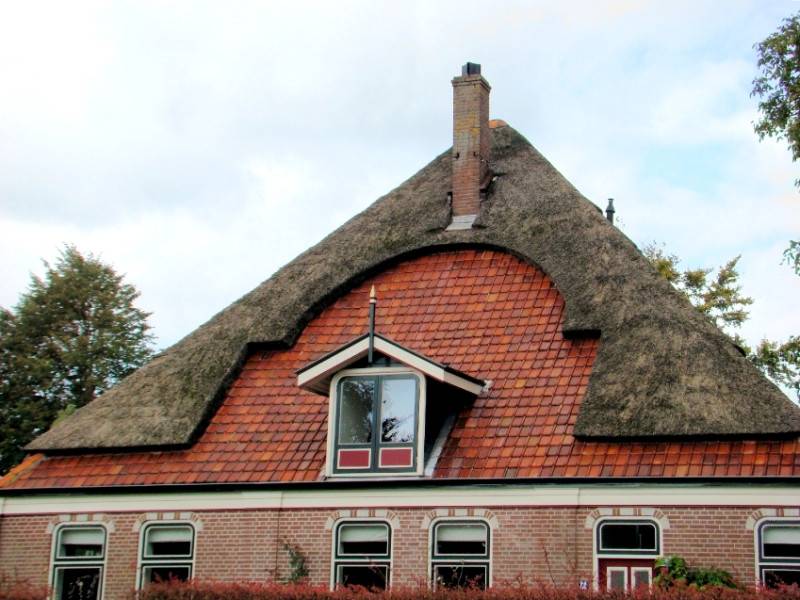

Полувальмовая голландская крыша одновременно относится к двухскатной и четырехскатной конструкции. Она состоит из двух наклонных трапециевидных скатов и двух усеченных треугольных вальм. Маленькие вальмы не заменяют полностью фронтоны, что представляет возможность установить простые вертикальные окна, которые значительно дешевле мансардных. На фото, представленных в сети Интернет, можно увидеть разнообразные проекты домов с четырехскатной крышей данного вида.
Полувальмовая датская конструкция имеет четыре трапециевидных ската, которые отличаются по размеру. Усеченные вальмы отходят не от конька, а немного ниже, оставив место для треугольного фронтона. Здесь обычно располагается слуховое или вертикальное окно для дополнительного естественного освещения, как видно на фото дома с четырехскатной крышей. Данная конструкция является наиболее устойчивой к воздействию сильного ветра. Поэтому ее целесообразно устраивать для домов, расположенных в зонах с повышенной ветровой активностью.
Четырехскатная мансардная крыша состоит из двух вальм треугольной формы и двух ломаных поверхностей, с изменяющимся углом наклона. Такое сложное строение помогает получить габаритную мансарду с высоким потолком, что особенно актуально для одноэтажных домов. Проекты с четырехскатной крышей данной конструкции нагляное тому подтверждение.
Четырехскатная шатровая крыша возводится на зданиях квадратной формы, преимущественно используется для каркасных домов. Стропильная система не предусматривает наличие конькового прогона. Конструкция состоит из наклонных поверхностей одинакового размера и треугольной формы, которые соединяются в пике.
Четырехскатная шатровая крыша состоит из четырех поверхностей одинакового размера и треугольной формы, которые соединены в пике
