Вальмовая крыша своими руками

Преимущества и недостатки вальмовой крыши

Помимо особенного внешнего вида, вальмовая крыша отличается высокой прочностью и надежностью. Она способна эффективно противостоять неблагоприятным погодным условиям, обильным осадкам, сильным порывам ветра, а также внешним нагрузкам. Также особенность конструкции такова, что в пространстве крыши можно организовать удобное жилое помещение, мансарду или чердак. При этом не придется сталкиваться с существенными неудобствами от наклона крыши. Помещение будет иметь достаточно комфортный температурный режим. Равномерный нагрев крыши поддерживается за счет увеличения площади поверхности.

Однако возведение такой конструкции сопряжено с определенными сложностями. Необходимо точно распределить нагрузку в связи с существенным весом и большой площадью поверхностей скатов. Нужен тщательный расчет площади крыши и стропильной системы.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Что такое вальмовая крыша и как она устроена

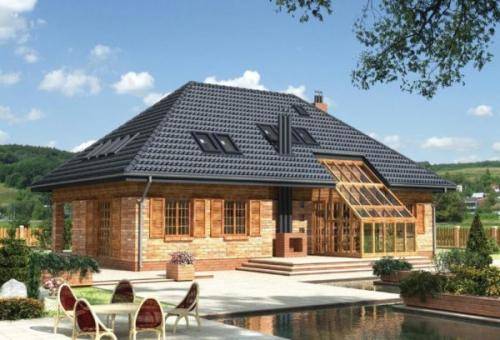

Интересное наблюдение: крыши с четырёхскатной кровлей сразу делают дом дороже. Это любопытное открытие имеет самое простое объяснение: такие дома выглядят более престижно, чем, к примеру, строения с плоской или двухскатной кровлей. Хотя с практической точки зрения это не имеет смысла: по своим качествам такая кровля мало чем отличается от двухскатных, более нам привычных.

ФОТО: pro-dachnikov.comЧетырёхскатные крыши превращают дома в подобие строений Западной Европы

Но если покопаться в психологии потребителей, то окажется, что вальмовые крыши ассоциируются со строениями Европы и картинками ухоженных европейских городов. Да, есть такое дело, но стоит ли так «заморачиваться» со сложной стропильной системой, если это всего лишь внешний вид?

Итак, сначала о том, что такое в прямом смысле слова вальмовая кровля? Это четырёхскатная крыша, в которой два ската имеют форму треугольника, а два – трапеции.

Почему многие застройщики всё-таки решаются устанавливать такие довольно сложные конструкции? Прежде всего – у вальмовой крыши отличная устойчивость против значительной снеговой нагрузки.

ФОТО: moyaokruga.ruТо есть даже высокие сугробы мокрого снега не нанесут такого вреда геометрии кровли, как если бы это была, к примеру, двухскатная крыша

Кроме того, вальмовая геометрия позволяет установит широкие карнизы по всему периметру здания и таким образом защитить стены  и фундамент от проливных дождей.

Нельзя не отметить, что четырёхскатные кровли выглядят весьма привлекательно. И, между прочим, если в доме есть мансарда, то с вальмовой конструкцией она выглядит намного интереснее.

ФОТО: loftecomarket.ruМансарда на вальмовой кровле смотрится отлично, и такая конструкция нисколько не мешает комфортному размещению

Но у этой геометрии есть свои нюансы. Именно нюансы, а не недостатки. И, зная такие особенности, всегда можно выгодно их обыграть.

Разумеется, сложная геометрия подразумевает и замысловатую стропильную систему. Для того чтобы собрать такую модель, нужно предварительно произвести сложные расчёты. А это влечёт за собой расходы не только на услуги архитектора, но и на дополнительные элементы кровли, и на помощь профессионалов по строительству.

Так как угол между скатами довольно внушительный, пространство под кровлей сравнительно небольшое. Это, конечно, минус для мансарды, если вы такую задумали.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков

Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м

Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Каркасный дом своими руками стропильная система. Как устроена стропильная система

Качество кровельной системы – залог надежности и долговечности всего дома. Чтобы сделать все правильно и не создать дополнительных проблем в процессе возведения и после, нужно руководствоваться нехитрыми советами. Вначале рассчитайте общую площадь кровли, чтобы знать количество материала. Определитесь с сечением.Толщина досок для работы зависит от сложности конструкции и климатических нагрузок в регионе. Если зимой выпадает большое количество снега, то крышу делают из бруса самого толстого сечения. Необходимо определиться со способом соединения. Учитывая эти факторы, работу по строительству кровли лучше доверить специалистам.

Возведение вальмовой кровли пройдет быстрее и с наилучшими результатами при приобретении готовой конструкции. Для этого на площадку приглашают специалистов, которые рассчитав все параметры кровли, изготовят несущие элементы на предприятии. Вам только понадобится правильно собрать их на месте.Кровельная конструкция в любых проявлениях будет очень тяжелой. Поэтому надежной опорой случат только готовые стены каркасного дома. Под готовностью подразумевается уже смонтированные и укрепленные укосинами вертикальные стойки каркаса. Дополнительно их соединяют между собой брусом верхней обвязки, и со всех сторон обшивают стружечными плитами. Стены должны быть также финальной готовности. Их тоже обшивают плитами ОСП, для большей прочности. Только такой каркас может считаться надежной опорой для кровли любой сложности.

Внимание! Нельзя заниматься декоративной отделкой до сборки кровли, все манипуляции по наведению красоты, после обустройства системы. Основные элементы крыши – это мауэрлат, конек, стропила и обрешетка

К домам, построенным по каркасной технологии, есть только одно дополнение.Обрешетка может быть сплошной. Вместо укладки досок, используется зашивка, теми же плитами ОСП или листовой фанерой пропитанной антисептиками для защиты от влаги

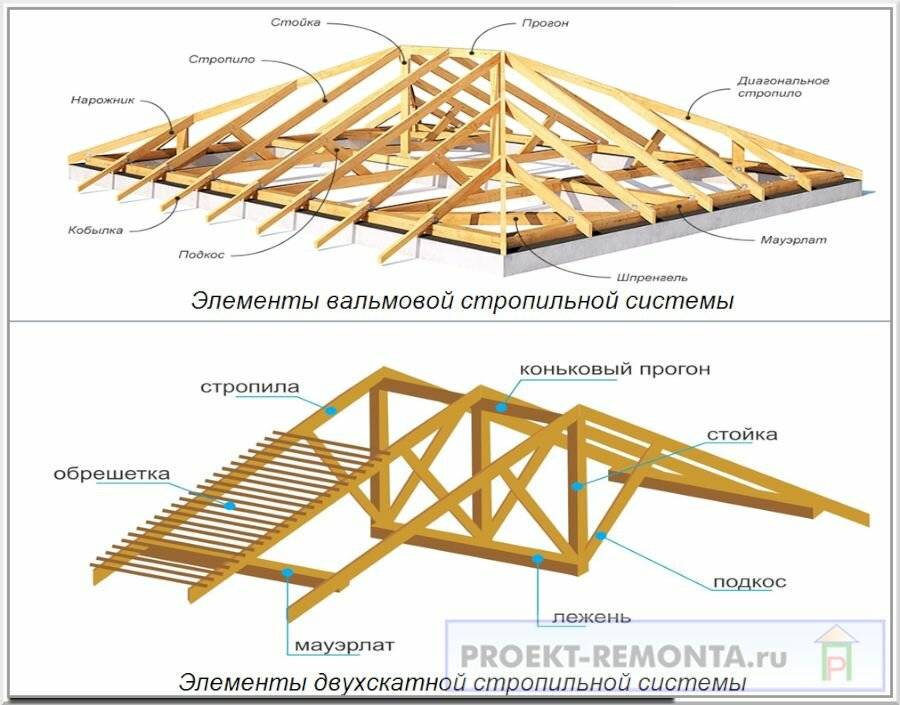

Основные элементы крыши – это мауэрлат, конек, стропила и обрешетка. К домам, построенным по каркасной технологии, есть только одно дополнение.Обрешетка может быть сплошной. Вместо укладки досок, используется зашивка, теми же плитами ОСП или листовой фанерой пропитанной антисептиками для защиты от влаги.

Расчёт элементов вальмовой крыши

Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:

• угол наклона 30°;
• ширина дома – 6 м.

В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:

L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.

Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.

Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.

Расчёт стропильной системы

Стропильная система – основа кровли

Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами

Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт начинается с приблизительного выбора шага установки.

Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:

12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.

Расчёт угла наклона

Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.

Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона. Теперь надо обозначить тот факт, что нагрузки, угол наклона и количество стропильных ног влияют на сечение стропил. Здесь зависимость такая:

• чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
• если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
• если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.

В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

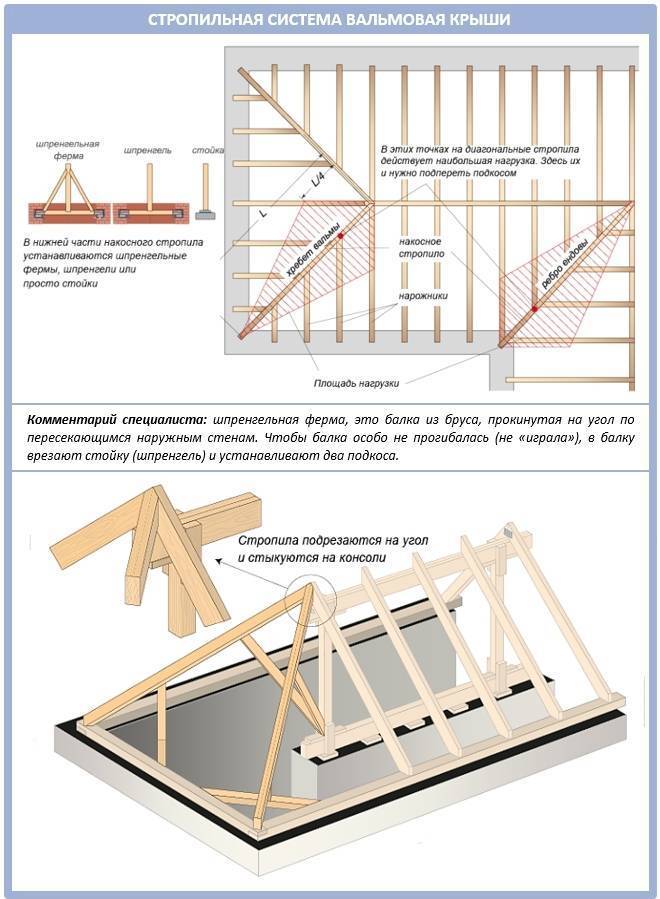

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

• угла уклона крыши;
• предполагаемых нагрузок, воздействующих на крышу;
• расстояния между несущими стенами;
• шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Угловые (накосные) элементы

Далее размечается положение угловых элементов крыши и всех промежуточных стропил. Стропила вальмовой крыши с одной стороны имеют косой срез для крепления к коньковому брусу. Сам коньковый брус имеет подрез с двойным скосом для крепления угловых элементов. Расчет накосного стропила будет следующим:

• отмеряем длину стропила от угла постройки
• в этом случае, заложением стропила (проекцией) является произведение квадратов длин проекций центральных стропил (смотрите рисунок). Полученную цифру умножаем на поправочный коэффициент и получаем длину стропила накосного

расчет накосных стропил

Особенности устройства вальмовой крыши

• — Своеобразная конструкция вальмовой крыши требует, чтобы коньковый брус и все стропила были изготовлены из одинакового по толщине материала. Только это может гарантировать прочность и надежность всей конструкции. Если какой-то вид стропил будет иметь меньшую толщину, то это со временем будет способствовать искривлению каркаса крыши и нарушению ее целостности.
• — Короткие стропила крепятся к угловым стропилам, а не к коньковому брусу, как это делается при строительстве обычной скатной крыши. При этом необходимо точно выдержать углы уклона коротких стропил. Они должны быть такими же, как и углы уклона угловых элементов конструкции.
• — Высота вальмовой крыши может быть любой, но нужно учитывать, что слишком низкая крыша требует дополнительных опорных элементов, служащих для поддержания тяжелых элементов конструкции.
• — Для придания вальмовой крыше долговечности рекомендуется для ее возведения использовать только хорошо высушенный брус хвойных пород. Излишне напоминать о том, что готовую деревянную конструкцию крыши перед установкой кровельного покрытия необходимо покрыть соответствующей пропиткой.

Вальмовая крыша своими руками — достаточно сложный вид строительных работ, который выполнить под силу лишь настоящим профессионалам. Только в этом случае можно гарантировать ее долговременную эксплуатацию. Поэтому на вопрос — как сделать вальмовую крышу, можно дать ответ: изучайте теоретические наработки, касающиеся таких типов крыш, а также приглашайте для помощи людей, которые уже когда-то сталкивались с подобной работой.

Виды стропил вальмовой крыши

Опоры крыши вальмового типа делятся на два вида:

1. Висячие – балки расположены на брусе потолочного перекрытия двух внешних стен без дополнительной поддержки.
2. Наслонные – по верхнему краю внутренних стен располагается горизонтальный брус, к которому крепятся вертикальные опоры. Основой для торцевой части бруса являются наружные стены.

Наслонный тип опор подходит для построек с промежуточной опорной стеной или колоннами.

Данная несущая конструкция имеет больше базовых точек, поэтому сделать ее можно значительно легче.

Если здание имеет две несущие стены, устанавливается стяжка, поддерживающая стропильные ноги и распределяя нагрузку по всем вертикальным опорам.

Для вальмового типа крыши наиболее подходящей считается наслонная система, придающая большей прочности и облегчающая конструкцию кровли.

Такая модификация применяется при сооружении чердачной или мансардной крыши.

Вальмовая крыша

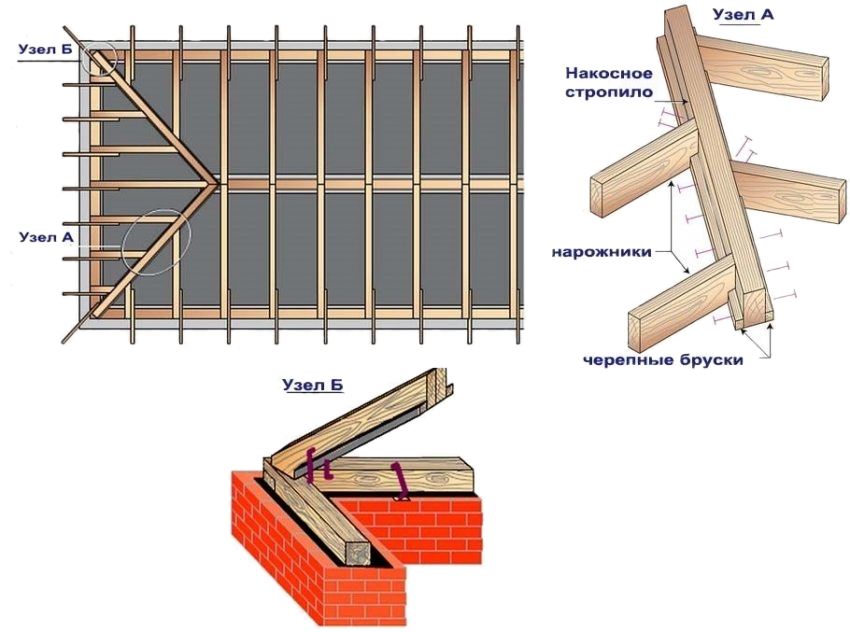

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

•  Крепление диагональных и рядовых стропил к мауэрлату;
•  Соединение концов конька с балками;
•  Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
•  Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

•  Тип кровельного материала, следовательно, и вид обрешетки;
•  Размер сечения бруса;
•  Количество поддерживающих элементов в конструкции.

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Woxkxс,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Своими руками стропильная система вальмовой крыши. Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

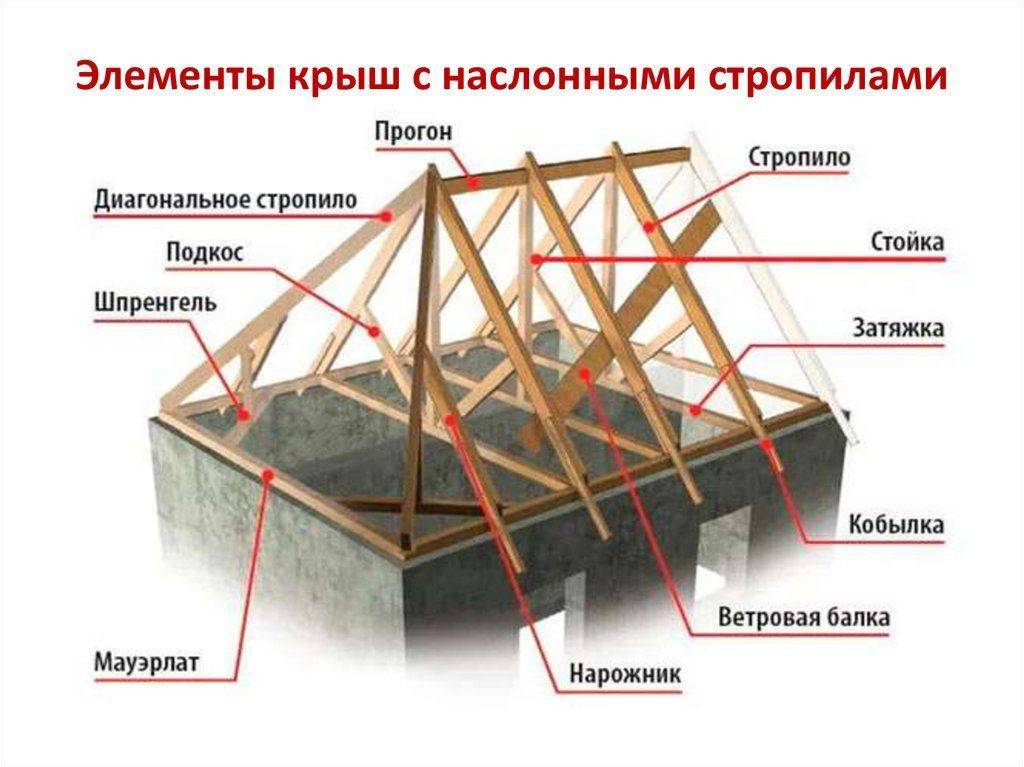

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50x150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

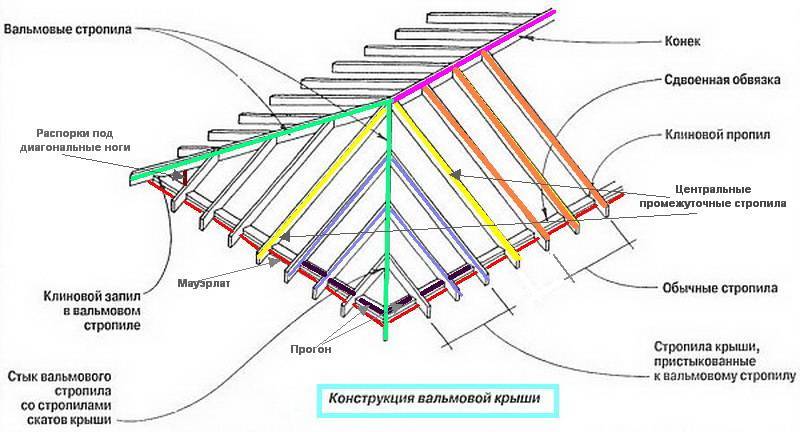

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

   Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

   Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).

При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.

Основные работы ведут пошагово:

1. По периметру защищенных от влаги стен крепится мауэрлат.

2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.

3. Монтируются вертикальные опоры и коньковый брус.

4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.

5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.

6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.

Монтаж крыши

Делается разметка.

Размечается ось по обвязке в высшей точке с торца строения.

Ведется расчет 50% толщины конька.

Ведется установка места размещения первой части всей системы.

Один отрезок мерной рейки необходимо приложить к намеченной оси. Второй край размещается по линии боковой стены. Тем самым находится точка размещения стропильного промежуточного компонента.

Определяется длина стропильного свеса. Размещается брус одной стороной на угол, находящийся снаружи стены, другой стороной на кровельный свес.

Рейка перемещается к краю боковой стены и намечается место закрепления стропил.

Все эти действия повторяются для всех углов.
Ведется расчет.

Проводится монтаж мауэрлата. Для него нужно выбрать брус из дерева разного сечения. Брус должен быть цельным по всей длине, на нем не должно быть трещин и сучков

Этому этапу нужно оказать особое внимание. Его нужно соединять внахлест, а не встык

Углы связываются между собой скобами, металлическими уголками либо пластинами.

Устанавливаются стропила, конек, стойки и боковые балки:

Сначала происходит устройство вертикальных стоек, за счет них будет удерживаться коньковый брус. Элементы крепятся к балке, расположенной по центру, используя систему укосов.

Происходит установка стропил, находящихся по диагонали. Они должны быть похожего размера и длины.

Устанавливаются накосные стропила, затем рядовые. Последние крепятся к коньковому брусу и мауэрлату методом врубки. Чтобы усилить фиксацию применяют стяжки и ригели. Сечение бруса для них должно быть достаточно большим.

Конек крепится к отвесам. Для него выбирается брус небольшого сечения. Конек – это направляющая основная деталь для монтажа всей системы.

К каждой стороне диагональной планки необходимо закрепить нарожник. Он свяжет между собой мауэрлат и накосные стропила.

Все элементы крепятся перпендикулярно к коньку.
Усиливается стропильная конструкция.

По углам кровли нужно зафиксировать шпренгели со специализированной стойкой, которая будет являться опорой для стропильного диагонального компонента.
По затяжке необходимо набить стойки.

Если стропильные элементы, расположенные по диагонали имеют некорректную длину, то нужно вместо единичного бруса использовать двойные балки.

Обустраивается вентиляция. В ветрозащитной пленке делаются небольшие отверстия, чтобы в них мог проникнуть воздух.

ВЫВОДЫ:

• Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции.
• Для создания надежного крепления необходимо соблюдать определенные правила.
• Конек стропильной пары создается тремя способами: соединением встык, закреплением стропильных брусов на коньковый прогон и соединением внахлест.
• Способ, посредством которого осуществляется фиксация нижних стропильных концов, определяется типом постройки.
• Крепление стропил к мауэрлату – самый популярный способ фиксации их нижнего участка.
• Для крепления к балкам применяют два основных способа.
• При креплении стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).
• Тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Видео инструкция, как выполнить крепление стропил к мауэрлату.
