Вязка арматуры для фундамента

Способы стыковки арматуры

В процессе вязки арматуры для фундамента стержни скрепляются между собой вязальной проволокой внахлёстку или крестообразно.

Сращивание стержней по длине внахлёстку.

При стыковке по длине важно учитывать расстояние, на которое запускаются прутья друг на друга. Оно зависит от диаметра элементов и характера работы сечения, имея различную величину в растянутом и сжатом поясе

Длина нахлёста стержней в растянутой зоне сечения в зависимости от марки бетона выраженная в диаметрах арматуры.

Уменьшение марки бетона приводит к увеличению напуска и расходу материала. Минимально допустимый нахлёст регламентируется ГОСТ 10922-2012 и не может быть менее 250 миллиметрам. В растянутой зоне наименьшая величина составляет 40 диаметров, в сжатой зоне допускается её снижение до 30 диаметров.

Длина нахлёста стержней в сжатой зоне сечения в зависимости от марки бетона выраженная в диаметрах арматуры.

Нормативы запрещают устройство стыков в местах фокусирования нагрузки на стержни, где воздействия на них достигают максимальных значений. К таким сечениям относятся углы и примыкания стен ленточного фундамента, середина пролёта, ограниченного поперечными стенами. Помимо сращивания стержней по длине, распространено крестообразное крепление.

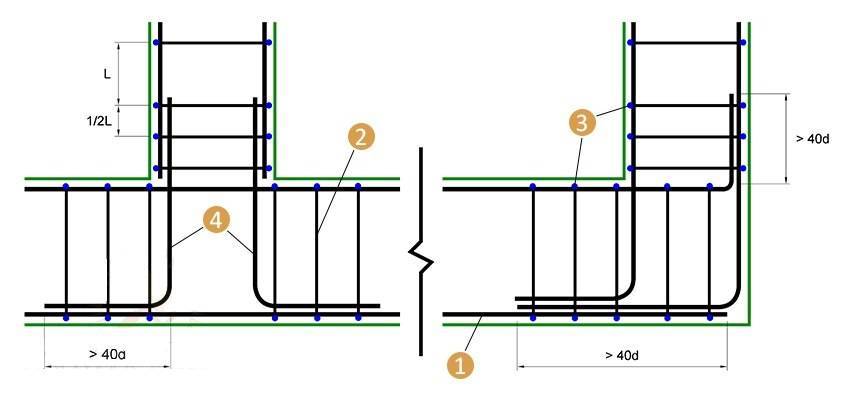

Схема армирования центральной части фундаментной балки.

Таким образом, закрепляют продольную арматуру с фиксированным зазором, связывая каркасы, расположенные в разных плоскостях. Для вязки перекрещивающихся элементов используются приёмы, рекомендованные нормативными документами, которых требуется придерживаться.

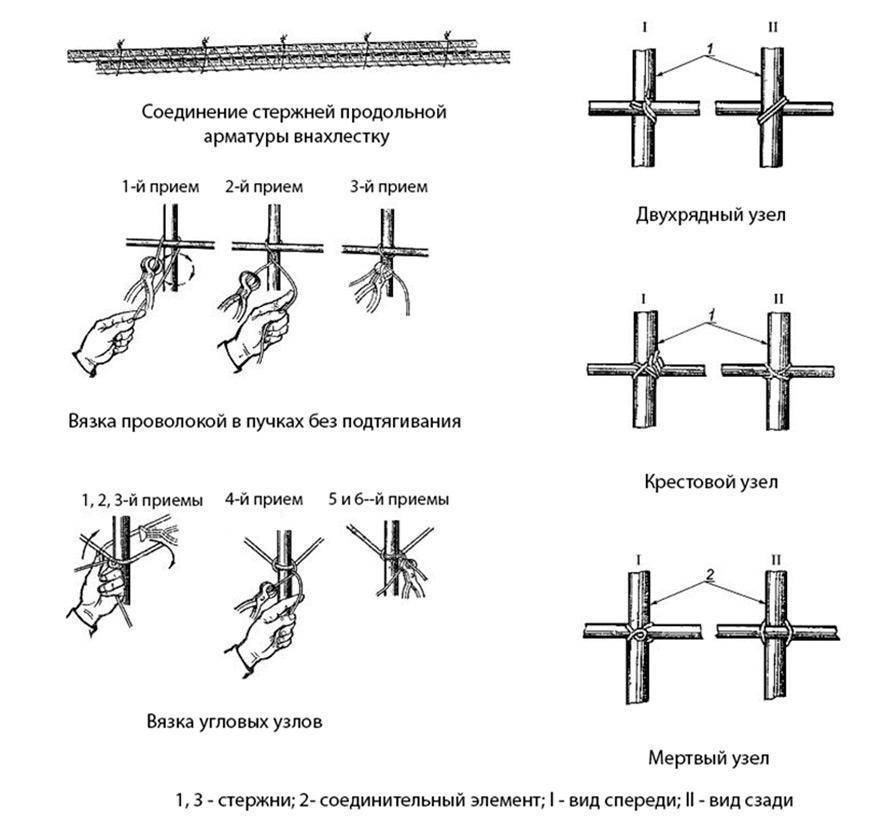

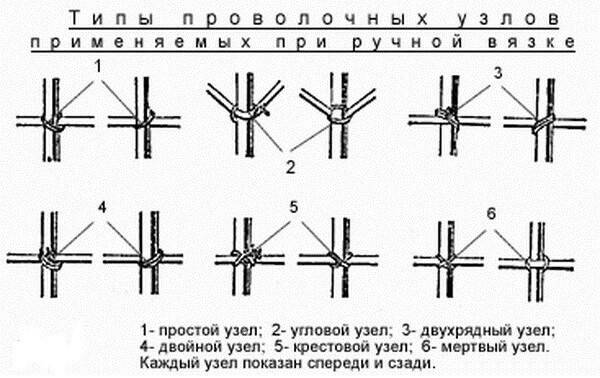

Рекомендованные способы вязки крестообразных стыков.

При контроле качества соединений обращают внимание на жёсткость стыка и плотное прилегание стержней друг к другу

Выбор проволоки

Перед тем как правильно вязать арматуру для фундамента, необходимо выбрать подходящую проволоку. От этого будет зависеть быстрота работы, расход денежных средств, надежность итоговой конструкции.

Технические показатели проволоки для связывания арматурных прутьев под фундамент регламентируются ГОСТом № 3282-74. Она изготавливается из низкоуглеродистой стали и может быть дополнительно покрыта защитным слоем. Цвет продукции – стальной или черный.

Исходя из метода обработки, проволока делится на такие виды:

• отожженную;
• необработанную термически.

Температурная обработка, проведенная по технологии, улучшает пластичность материала, не ухудшая его прочности.

Существуют две ее разновидности по точности изготовления:

• продукция обычная;
• изделия повышенной точности.

По прочности на разрыв выделяют проволоку:

• 1-й группы;
• 2-й;
• необработанную температурой.

Продукцию выпускают с сечением от 0,16 мм до 10 мм. Допускаются при этом отклонения в 0,02 мм.

Выбирать проволоку следует по сечению арматуры, из которой будет создаваться каркас фундаментной плиты или ленты. В этом отношении требования следующие:

• если используются металлические пруты диаметром до 12 мм, то ? проволоки должен равняться 1,2 мм;
• когда делают связку арматуры толщиной от 16 мм до 18 мм, тогда для соединения выбирают продукцию с d=1,6 мм;
• для прутьев с большим диаметром применяют проволоку с d=2 мм или две, но с d=1,2 мм.

Готовая вязальная проволока

Вязальный материал продается в бухтах. Также рынок предлагает готовую, нарезанную на куски длиной 8-18 см, проволоку с петлями на концах. Распространяется она в связках, примерно по 1000 штук в каждой.

Требования к параметрам арматурного каркаса

Стержни, составляющие конструкцию, различаются по назначению:

Рабочая арматура. Так называются продольные горизонтальные прутья, размещаемые вдоль ленты фундамента.

Хомуты. Делятся на поперечные горизонтальные и вертикальные, связывают каркас в единое целое.

Арматурный каркас фундамента в частном строительстве часто имеет параметры:

Арматура. Металлическая или композитная, сечением 11-14 мм (для небольшой хозяйственной постройки), с периодическим профилем и сечением 12-18 мм (для армирования фундамента ленточного типа).

Пример как вязать арматуру для фундамента поперечными хомутами

Горизонтальные элементы. Стержни укладываются с нахлестом и соединяются с вертикальными элементами. В мелкозаглубленном фундаменте делают 2 слоя (от 2 до 4 стержней в каждом), в глубокозаглубленном — 3. Расстояние между стержнями не превышает 30-40 см.

Вертикальные элементы (соединяющие и поддерживающие верхний и нижний слой) размещаются через 40-90 см. Нагрузка на вертикальные элементы небольшая, поэтому для них могут использоваться стержни сечением 6-11 мм.

Защита от коррозии. Арматурный каркас должен быть целиком погружен в бетон; от опалубки его должны отделять 6-8 см. При организации фундамента для частного дома арматурные прутья в большинстве случаев соединяются с помощью вязального крючка.

Расчет количества расходных материалов для вязки арматуры

Количество материала (в погонных метрах) рассчитывают на основе:

Параметров фундамента (длины, ширины, глубины)

Схемы армирования (количества слоев и продольных прутьев по ширине)

Чаще всего материал для армирования реализуют не погонными метрами, а килограммами. Для перевода величин существуют специальные таблицы. Пластиковую арматуру чаще продают погонными метрами.

Схема армирования ленточного фундамента

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

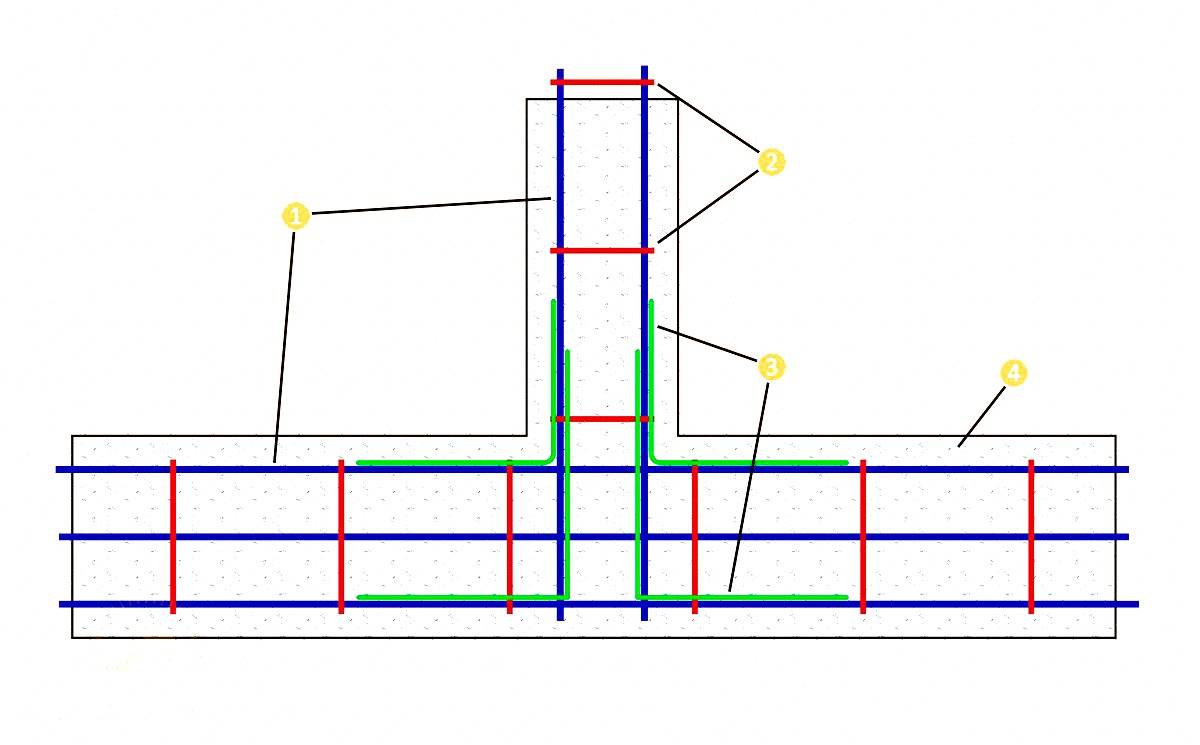

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Правила крепления стержней

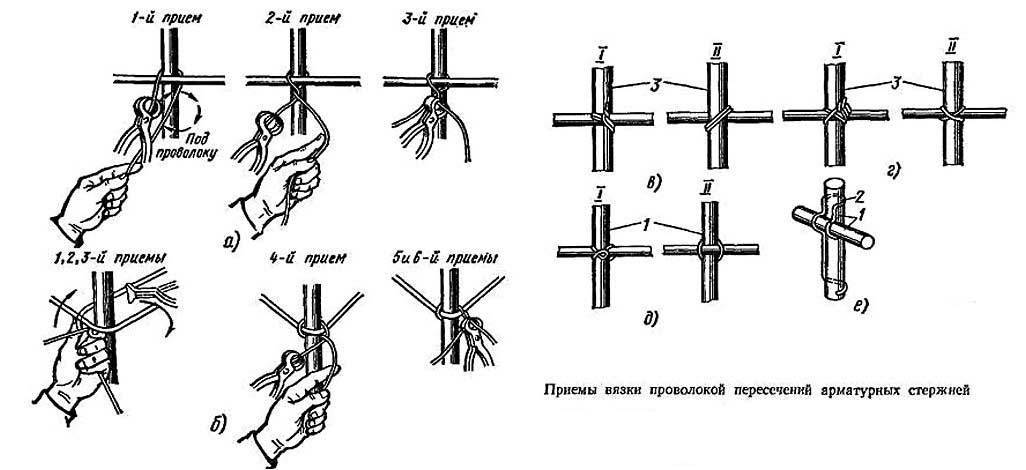

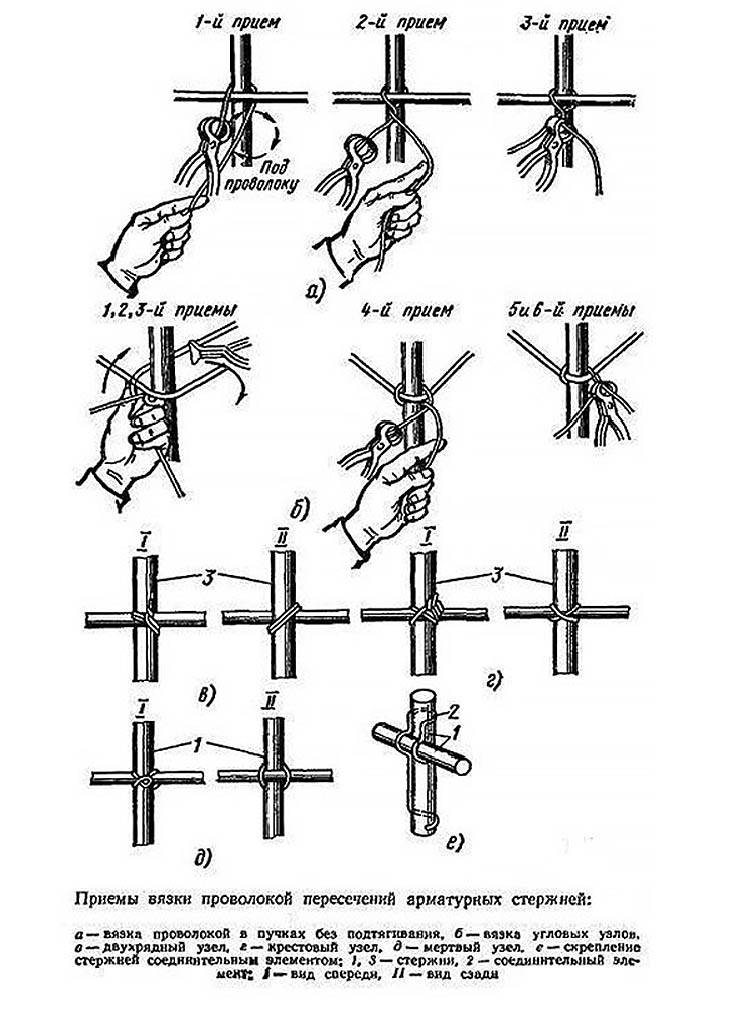

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

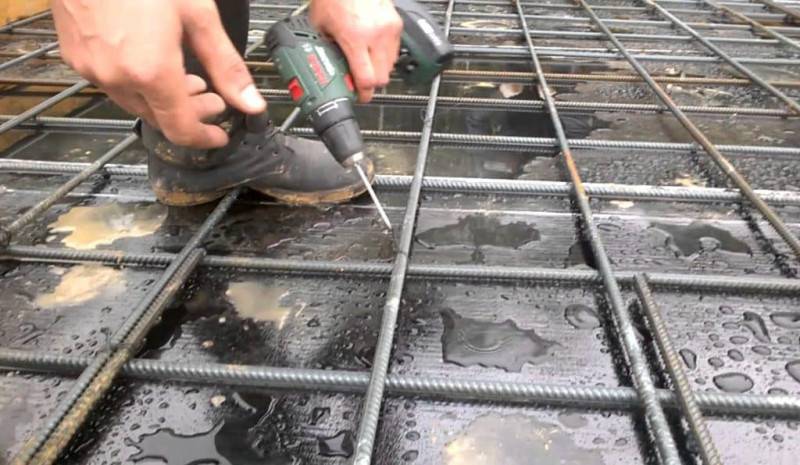

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Пункт первый – выбор материалов

Прежде, чем создавать каркас из арматуры, нужно правильно выбрать саму арматуру. Ее существует несколько разновидностей, так что обоснованный корректный выбор расходных материалов позволит сэкономить средства.

Какую арматуру использовать для ленточного фундамента

Арматура различается по целому комплексу характеристик. Но частный застройщик должен выбирать тот вариант, что оптимален для малоэтажного строительства. Сейчас в основном применяются два вида армирования: из металла и стеклотекстолита. Металл дешевле, стеклопластик легче.

Но в частном строительстве все же лучше применять именно металл. Все потому, что конструкция фундамента не отличается прямолинейностью, и рано или поздно каркас придется изгибать. И металлические прутья согнуть самому получится. А вот стеклопластиковые элементы с изгибом готовят заранее, на заводах-производителях – согласно проектной документации.

Арматура может иметь гладкую или рифленую поверхность. Выбирать следует однозначно вариант с рифлением. Поперечные ребра на поверхности прута помогают фиксировать его в толще бетона. И готовое изделие получится прочнее из-за лучшего удержания каркаса.

Для некоторых железобетонных изделий, изготавливаемых промышленным способом, закладываемый металлический каркас предварительно грунтуют. Но в кустарных условиях такой подход невозможен, да и не нужен. Достаточно просто очистить стальные прутья от ржавчины механическим способом (щеткой крацовкой, например) – если они долго пролежали под открытым небом и изрядно заржавели. Если налет ржавчины чуть заметен, то и беспокоиться не о чем. Можно сразу приступать к подготовке каркаса.

? Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

1. Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
2. Конструкцию легко возвести и заполнить раствором.
3. Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
4. Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
5. Для возведения фундаментного сооружения редко применяется спецтехника.
6. Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

1. Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
2. В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
3. Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
4. Возможность использования этого типа основания только на плотных и каменистых почвах.
5. Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

1. Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
2. Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
3. Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
4. Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см?.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см?. Теперь методом подбора определим, диаметр прутков и их количество.

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см? (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см?) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см?>, а это больше чем 2,8 см?, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см?. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см?, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Способы соединения арматуры

Рассмотрим основные способы соединения арматуры для фундамента. Опытными строителями практикуется четыре основных способа связывания арматуры для сборки различных каркасов и сеток:

1. сварка арматуры;
2. вязка арматуры проволокой;
3. соединение арматуры нахлестом
4. механическое соединение арматуры с помощью стальных муфт.

Все способы имеют свои плюсы и минусы. При строительстве небольших домов чаще всего используется монтаж арматурного каркаса с помощью сварки или вязка арматуры с помощью проволоки.

Вязать или варить арматуру

Сравнивать два этих способа не совсем корректно, так как это разные технологии, но все же есть ситуации, когда выбор между этими способами поможет сэкономить время и деньги, без вреда прочности сооружения.

Соединение арматуры с помощью сварки является одним из самых эффективных способов, но использование данного вида связывания арматуры не всегда уместно. Чаще всего оно используется для монтажа больших каркасов для многоэтажных построек и тяжелых кирпичных коттеджей.

Недостатки соединения арматуры с помощью сварки:

• необходимы профессиональные навыки или придется прибегать к услугам сварщика, что существенно скажется на стоимости конструкции;
• снижение прочности арматурных изделий в местах сварки;
• не возможность использования, например один самых востребованных классов арматуры А-400 (А-III) соединять с помощью сварки нельзя, не получится сварить и стеклопластиковую арматуру;
• возможность повреждения стыков при работах по уплотнению бетона вибраторами.

При строительстве частного дома, бани или другого сооружения рациональнее всего использовать вязку арматуры с помощью проволоки.

Преимущества и недостатки вязки арматуры проволокой

Преимущества:

• скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязке арматуры процесс становится весьма трудоемким;
• легко устранить недочеты — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или поломка при сварочном соединение и придется прибегнуть к дополнительным операциям, например к использованию болгарки для снятия треснувшей сварки, а в случае вязки проволокой обломившуюся проволоку можно даже не снимать, намотав поверх ее новую;
• вязку можно производить прямо в опалубке;
• низкая стоимость в сравнение со сварочными работами;

К основным недостаткам вязки арматуры проволокой относится шаткость получаемой конструкции.

Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, этот эффект особо ощутим на стеклопластиковой арматуре. Дело в том, что арматура прогибаясь изменяет силу натяжки в местах вязки, поэтому вся структура начинает гулять, а установка арматуры становится непростым делом.

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

• Масса строения, связанная с применяемыми материалами и конструкцией здания.
• Воспринимаемые усилия.
• Разновидность грунта, на котором осуществляется строительство.
• Особенности климата местности.
• Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

• неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
• глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Расчет сечения и количества арматуры

Нормативные акты регламентируют количество прутков в бетонной балке для достижения оптимальных параметров прочности. Общее сечение продольных стержней не может быть меньше 0,1% площади профиля фундаментной ленты. Чтобы вычислить количество металлических изделий достаточно знать площади сечения прутка и основания. Комфортно выполнить подсчеты число стержней поможет готовая таблица.

Например, для армирования берется 8 рядов прутков диаметром 10 мм. По таблице их общая площадь составит 628 мм. Подобный каркас способен укрепить ленту шириной 500 мм и глубиной 1200 мм. Подобные вычисления аналогичны и для мелкозаглубленных фундаментов зданий.

Ко всему прочему, следует определить сечение стержней, участвующих в конструкции. Исходные показатели зависят от многих факторов. Осуществить упрощенный расчет можно при помощи таблицы.

Условия использования арматуры	Минимально допустимый диаметр стержней, мм	Нормативный документ
Продольная арматура вдоль стороны длиной не более 3 м	10	Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий» М.,2007
Продольная арматура вдоль стороны длиной более 3 м	12	«То же»
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см	6	п.3.106 Руководства по конструированию бетонных и железобетонный конструкций из тяжелого бетона (без предв. напряжения) М., 1978
Поперечная арматура вязанных каркасов высотой более 80 см	8	«там же»

Требования СНиП к монтажу арматуры

Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52-01-2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:

• при возведении фундаментов можно использовать только арматуру, соответствующую стандартам, с сертификатом качества, определенную в проектной документации;
• прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
• если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
• радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
• механические стыки арматуры по прочности не должны уступать прочности основного материала;
• расстояние между вертикальными стержнями зависит от их диаметра, вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
• расстояние между продольными прутьями не должно превышать 40 см;
• расстояние между прутьями, установленными поперечно, не должно превышать 30 см.

Для вертикального армирования используются прутья с диаметром 10-12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.

Методы

Вязать арматуру можно разными методами:

1. вручную;
2. при помощи инерционного полуавтоматического крючка;
3. с применением специального вязального пистолета.

Ручная

Схема вязания от инструмента не зависит. Выше описана вязка вручную, то есть при помощи обычного крючка.

Такой инструмент можно приобрести в строительном магазине или изготовить самостоятельно. Его делают из заточенной арматуры. Ручку наплавляют растопленным пластиком.

Сам крючок может иметь практически любой изгиб и длину. Мастер выбирает наиболее удобную для себя конфигурацию крючка опытным путем.

Полуавтоматом

Инструмент, работающий по инерционному принципу, тоже имеет форму крючка. Его применение ускоряет и упрощает процесс. Стоит он недорого, продается в строительных магазинах.

Принцип действия такого инструмента следующий:

• крючком поддевается проволока и с усилием натягивается вверх;
• в это время ножка крючка, имеющая спиральную нарезку и помещенная в пластиковый корпус, проворачивается, скручивая проволоку;
• если после одного такого движения проволочная петля скрутилась недостаточно плотно, снова поддеть петлю крючком и потянуть.

Полуавтомат применяется профессиональными строителями при возведении частных домов.

Использование вязального пистолета

Пистолет – это полноценное строительное оборудование. Он выполняет вязку автоматически.

При создании каркаса пистолет просто подносится к месту соединения, после этого нужно нажать на рычаг или кнопку (в зависимости от модели инструмента).

Пистолет обмотает соединение проволокой, затянет ее и обрежет. Вся процедура занимает несколько секунд.

В видео советы и руководство по обвязке арматуры шуруповертом и крючком:
