Вентиляция с вытяжной трубой
Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.
Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов
Правила монтажа
Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.
Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.
- Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
- Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
- При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
- Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
- Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
- Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
- Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.
Вентиляция с вытяжной трубой
Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.
Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов.
Отличные варианты труб для канализации вы найдете на сайте компании ООО «АСПМАРКЕТ». У них огромный выбор различных инженерных систем для строительства и ремонта. А персональный менеджер с удовольствием подскажет вам, какой вариант лучше, как правильно составить заказ и как быстро он придет.
Правила монтажа
Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.
Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.
- Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
- Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
- При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
- Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
- Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
- Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
- Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.
Выход сквозь кровлю
Для проектов частных домов иногда допустимо внедрять схему установки вентиляционного стояка канализации, при которой верхний срез трубопровода остаётся в области чердачного помещения. Но в таком варианте чердак должен иметь конструкцию активно вентилируемого помещения, что для проектов частного домостроения редкость. Поэтому актуальной остаётся схема с протяжкой трубы вентиляции канализации сквозь крышу строения.
Это одна из популярных и распространённых схем установки концевой части линии для вентиляции канализации. Лёгкая и простая реализации решения, благодаря использованию эластичного переходника
Вывод сквозь кровлю обычно реализуют по следующему плану:
- Вентиляционный стояк заканчивают на чердаке.
- На кровле устанавливают трубу-концевик.
- Соединяют гофрой верхний срез стояка с нижним срезом концевика.
Монтаж трубы-концевика на крыше удобно и просто выполнить с помощью эластичного полимерного переходника. Этот прочный долговечный элемент имеет круглую форму (есть также квадратные), а за счёт ступенчатого изменения диаметров прохода его легко подогнать к трубе конкретного сечения. Нужно только срезать лишнюю часть материала переходника по линии требуемого диаметра.
Труба-концевик, оснащённая переходником, вставляется в проходное отверстие, предварительно проделанное в расчётном месте кровельного покрытия. Нижняя манжета эластичного переходника по всей окружности её примыкания обрабатывается герметиком. Далее с помощью металлического фланца и винтов манжету плотно скрепляют с поверхностью кровли.
С целью усиления эффективности естественной тяги на верхнюю концевую часть фанового стояка дополнительно ставят дефлектор.
Дефлектор вентиляционный – устройство, способное усиливать тягу воздуха за счёт ярко выраженных аэродинамических свойств конструкции. Принцип действия таких устройств построен на эффекте Бернулли, когда скорость движения воздушных масс прямо пропорциональна изменению поперечного сечения канала.
Для схем вентиляции канализации частных домов часто применяют статичные (неподвижные) дефлекторы. Реже, но тоже используются ротационные (вращающиеся) дефлекторы. Это, казалось бы, простое устройство играет значимую роль в работе вентиляции системы домашней канализации. По разным подсчётам, дефлектор даёт прирост усиления тяги на 20-30%.
Вентиляция наружной канализации

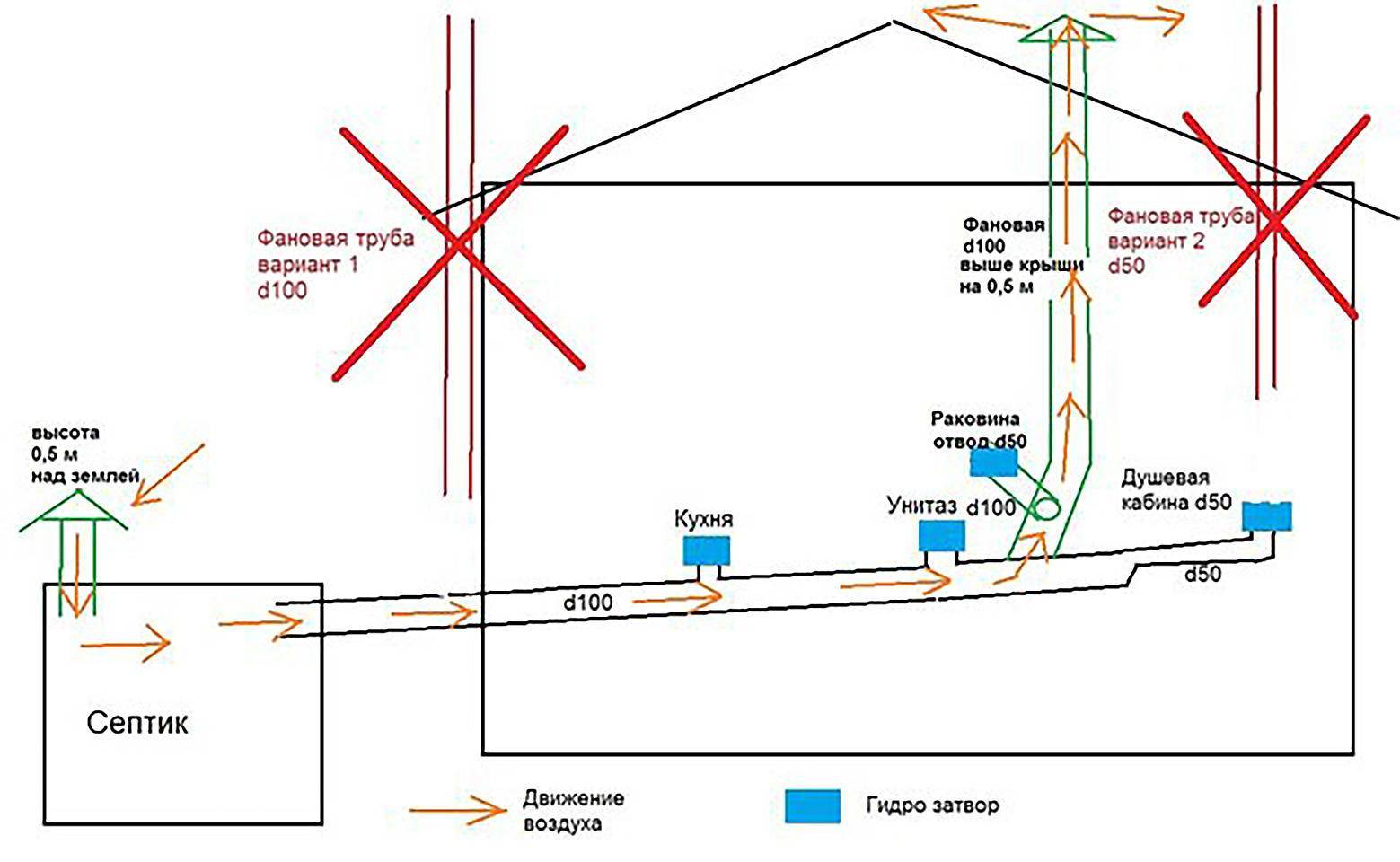

Если вы живете в частном доме, то обычно, кроме внутренней канализации присутствует еще и наружная. Необходимо рассмотреть вопрос организации вентиляции и для этой системы. Для вентиляции септика используется фановая труба. Если ваш участок расположен на глинистой почве, которая плохо впитывает влагу, то создаются целые поля фильтрации. Они представлены трубами, которые укладывают на определенной глубине, чтобы не мешать использовать под посадки верхний слой земли. На концах этих труб устанавливают дополнительные приспособления, которые выходят наружу и обеспечивают вентиляцию.
Процесс сооружения системы
Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.
При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.
Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток
Этапы монтажа:
- Проектировка вентиляции.
- Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
- Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
- Из крупных труб собирается вентиляционный стояк.
- Сборка и монтаж воздуховодов.
- Подключение всех веток между собой.
- Герметизация соединений. Особой нужды в этом нет, но не помешает.
- Установка вентиляторов и клапанов, если они предусмотрены.
- Монтаж вентиляционных заслонок.
Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.
Проектирование или разработка схемы
Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:
- Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
- Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
- Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.
Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.
Деталировка и сборка системы
Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.
Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:
- Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
- Все размеры переносятся на схему.
- Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
- Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
- Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.
Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.
Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой
Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.
Фановые трубы, или Как избежать попадания в дом запахов из канализации?
Фановая труба — важный элемент системы канализации в загородном доме. Проще говоря, это соединенный со стояком и выведенный на крышу вытяжной канал, через который неприятные запахи удаляются за пределы здания
Для чего служит фановая труба? Ее основная задача — удаление запахов из канализационного стояка в атмосферу. Обычно, чтобы загрязненный воздух не попадал в помещение, в приёмнике сточных вод от сантехприбора ставят гидрозатвор, представляющий собой изогнутую трубу, заполненную водой. При сливе часть воды остаётся в изгибе трубы, не позволяя воздуху из канализации проникнуть в помещение. Казалось бы, проблема решена. Но не для домов сезонного проживания: если сантехприбором какое-то время не пользоваться, то барьер на пути неприятных запахов в прямом смысле слова постепенно испарится. Вот тут-то и выручает фановая труба: загрязнения воздуха не произойдет, даже если гидрозатвор высох. Кроме того, она предотвратит срыв затвора, который может случиться в момент максимального водоотведения.
Многослойные фановые трубы из полипропилена (ПП) с шумопоглощающими добавками обеспечивают повышенный уровень звукоизоляции. Они имеют стенки увеличенной массы, а также усовершенствованную конструкцию угловых отводов.
Еще одна функция фановой трубы — предотвращать разрежение газов в стояке (именно из-за него вода утекает из раковин с характерным хлюпающим звуком).
Один стояк — одна труба
В большинстве случаев используют фановые трубы диаметром 100 мм, но иногда бывает достаточно и 50-миллиметровых. Их диаметр, равно как и количество, определяется инженерным расчетом исходя прежде всего из числа сантехприборов, подведенных к одному стояку. Как правило, на стояк с двумя-тремя ванными комнатами (оборудованными умывальником, душевой и унитазом) нужна одна фановая труба. Если же санузлы расположены в разных частях здания, как нередко бывает в домах большой площади, и подключены к отдельным стоякам, то каждому из них потребуется и своя фановая труба. Притом следует учитывать, что все вытяжные каналы выводят на кровлю, а значит, на ней «вырастет» соответствующее количество труб.
Монтаж

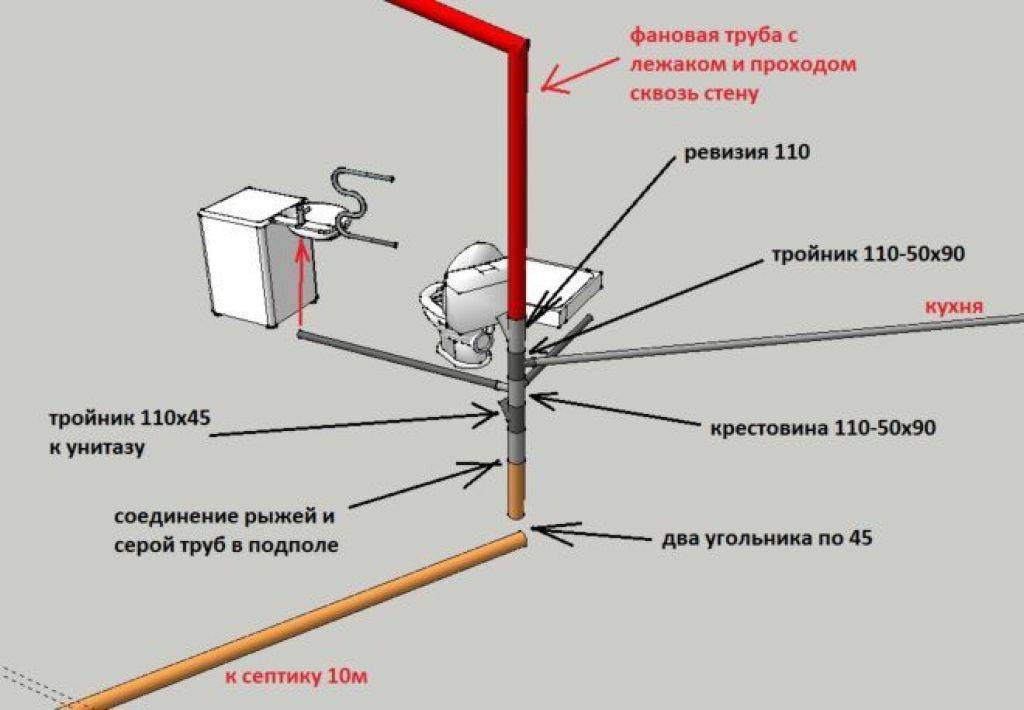

Схема расположения труб в доме Фановые трубы монтируют одновременно с системой канализации. У вытяжного трубопровода могут быть как вертикальные, так и горизонтальные участки (оптимальный угол поворота — 45°). Трубы соединяют в раструб, используя для герметичности канала резиновый уплотнитель. К стенам их фиксируют через каждые 70 см хомутами с виброизолирующими прокладками.
Для проводки труб через железобетонные перекрытия применяют гильзы из жёсткого негорючего материала (чаще всего это куски стальных труб, которые вставляют в заранее проделанные отверстия). Гильза нужна для защиты трубы от температурной деформации и от механических повреждений при осадочных подвижках здания.
Обратите внимание: 100-миллиметровая труба имеет раструб диаметром 110 мм, следовательно, внутренний диаметр гильзы для нее должен составлять 120 мм. Образующийся зазор заполняют водонепроницаемым материалом (силиконовым герметиком, монтажной пеной, промасленным или пропитанным битумом канатом), который не должен жестко фиксировать трубу в гильзе, допуская ее незначительные подвижки по продольной оси

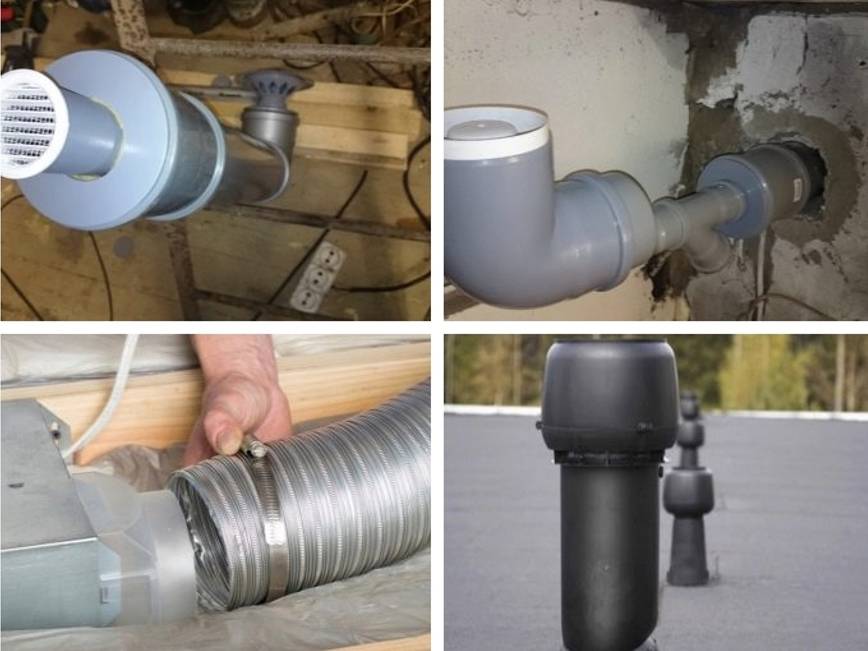

Вывод трубы через крышу
Обычно с этой целью используют специальные проходники (некоторые из них подходят только для определенного кровельного покрытия, но бывают и универсальные модели). Нередко вытяжные трубы выводят на крышу через дымоход.
При выходе на крышу фановая труба должна отстоять от мансардного окна не менее чем на 50 см, иначе запахи из канализации будут «закачиваться» в помещение при проветривании.
В любом случае важно помнить одно: по понятным причинам фановая труба не должна быть расположена в одном канале с трубой приточной вентиляции, а также выходить на кровлю рядом с мансардным окном, поблизости от открытых террас и балконов
Клапан как альтернатива

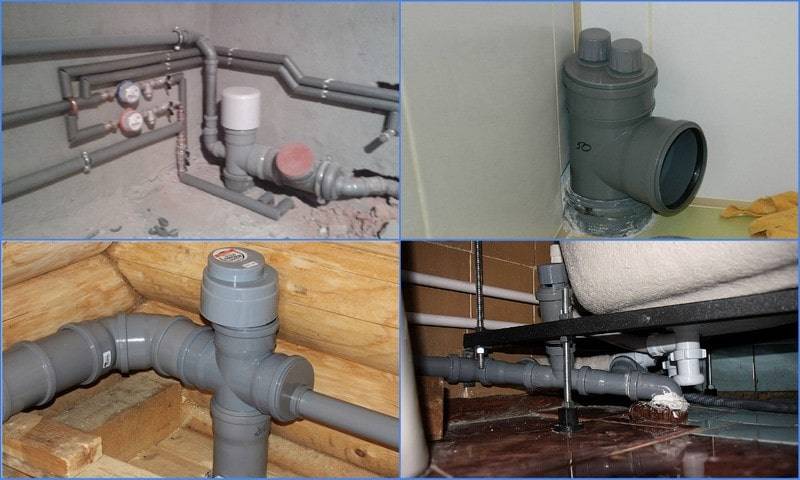

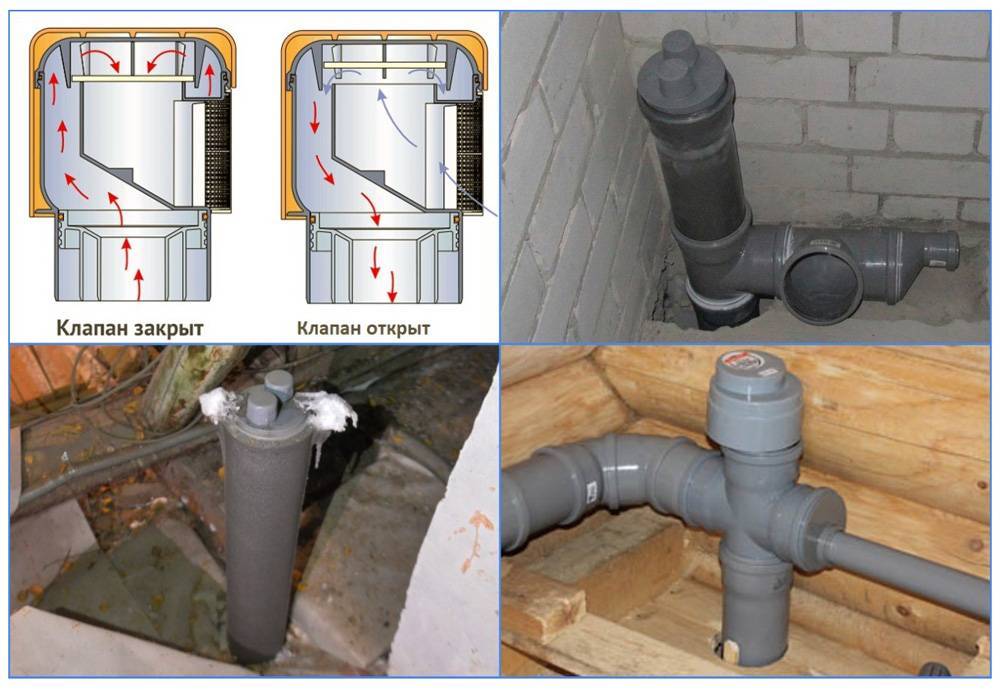

Как быть, если по какой-либо причине невозможно установить фановую трубу? Проблему поможет решить воздушный клапан высотой 15–20 см, расположенный на конце канализационного стояка. Это недорогое и простое по конструкции устройство работает следующим образом: когда в стояке возникает разрежение, мембрана клапана поднимается и пропускает воздух в систему канализации. А когда давление выровняется, мембрана опускается, создавая барьер на пути неприятных запахов.
Конечно, адекватной заменой фановой трубе клапан не является (в частности, он быстро загрязняется и выходит из строя, а при высохшем гидрозатворе в нем вообще нет смысла), однако в ряде ситуаций он становится единственно возможной альтернативой.
Какой клапан приобрести?
Вопрос непростой в том плане, что каких-то явных «фаворитов» или «раскрученных» моделей нет. Но вместе с этим – налицо весьма серьезный разброс цен. И плюс ко всему – нет каких-то четких критериев выбора, кроме, пожалуй, диаметра трубы, на которую монтируется клапан, габаритов, если место для его установки ограничено, и наиболее удобного способа соединения с трубой.
В одной точке сходятся сливные трубы от душевой кабинки и умывальника. Чтобы обезопасить этот узел от срыва сифона, решено установить аэратор на трубу 50 мм
Вот в таком случае, конечно, и габариты прибора имеют важное значение
Конечно, следует полагать, что более известные производители сантехнических изделий и клапан предложат максимально долговечный и надежный. Но можно встретить массу примеров, когда самые незамысловатые и недорогие аэраторы отечественного производства служат десятками лет и продолжают служить.
Поэтому – просто краткий обзор предлагаемых в продаже моделей и цен на них, но без каких-то рекомендаций в пользу того или иного изделия.
Иллюстрация | Краткое описание | Примерная стоимость, руб. |
---|---|---|
«MkAlpine HC 50-50» – изделия компании с Британских Остовов». Полипропилен. Модель для трубы ?50 мм. Одевается в стандартный раструб. Пропускная способность – 3 л/с. | 850 руб. | |
Модель «MkAlpine» на трубу DN110 мм. Полипропилен. | 2500 руб | |
«HL900NECO» австрийский компании «HUTTERER & LECHNER GmbH». Выпускается в трех исполнениях – для труб DN50, DN70 и DN110 мм. Полипропилен. Сетка на боковой поверхности корпуса. Пропускная способность клапана DN110 – 37 л/c. Термоизолированные стенки корпуса. | Для модели DN110 – 2800 руб. | |
Клапан воздушный «Wavin Optima Mini vent» известнейшей голландской компании. Компактные модели для установки на канализационных трубах диаметром 30, 40 и 50 мм. Поливинилхлорид. Пропускная способность – 7,5 л/с. Установка – в стандартный раструб. | 3600 руб. | |
Изделие финской компании «UPONOR» – вакуумный клапан HTL. Изготавливается для 110 мм, комплектуется переходниками на 50 и 70 мм. Полипропилен. | 4700 руб. | |
Клапан германского бренда «Ostendorf» российского производства. Диаметр – 110 мм. Полипропилен. | 1900 руб. | |
Вакуумный клапан российского производства фирмы «Ростурпласт». Диаметр – 110 мм. | 190 руб. | |
Клапан российского производства фирмы «Политрон». Полипропилен. Диаметр – 110 мм. | 240 руб. |
Наверное, этого уже достаточно, чтобы понять, насколько «пляшут» цены на подобные изделия. Причем, при примерно равных характеристиках, материале изготовления и т.п. Так что автор этой статьи никак не берет на себя ответственность рекомендовать те или иные модели – все слишком уж неочевидно.
Могут, правда, задать вопрос – а почему на некоторых аэраторах DN110 одна общая головка, а на других две маленьких?
Никакого особого секрета здесь нет. Просто производитель выпускает модели для труб и 50 мм, и 110 мм. И ему технологически проще объединить две меньшие клапанные головки в одном корпусе, чтобы получить аэратор для большего диаметра. А на работе самого прибора это особо не сказывается. Разве что ухаживать приходится за двумя мембранами. Но зато при выходе из строя одной – она и дешевле обойдётся при замене, чем одна большая.
Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?
Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой
Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы
С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.
Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.
В частном доме
Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке, поз. 2-4.

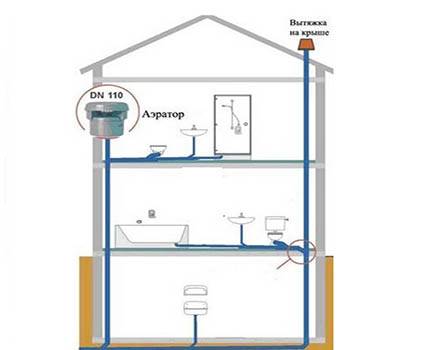

Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .
В многоквартирном доме

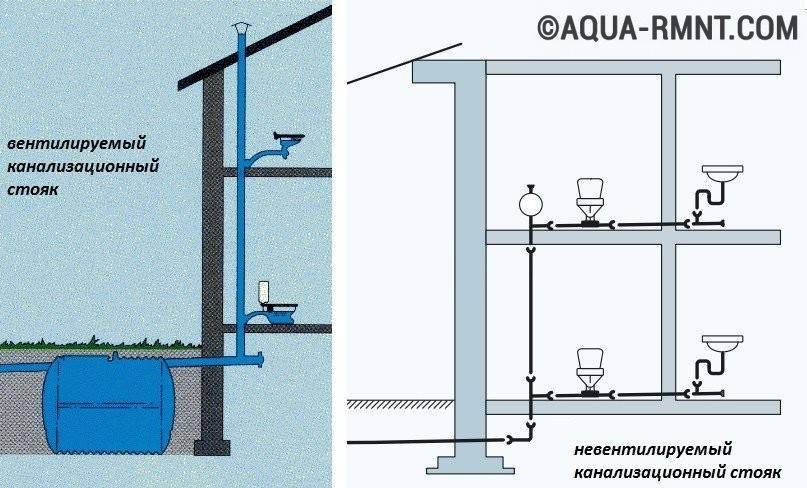

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой. По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки допускается лишь в исключительной ситуации.
В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.
Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна
Подготовка к монтажу фановой магистрали
Чтобы поставить фановую вентиляцию необходимо использовать те же детали, что и для системы отвода стоков, а именно: фитинги, трубы и крепления. Все необходимые элементы, материалы и инструменты лучше подготовить до начала всех работ. В большинстве случаев подойдут пластиковые детали. Процесс может усложниться, если требуется поменять старую металлическую конструкцию на новую. Давайте обсудим данный процесс в деталях.
Старые и уже отработавшие долгое время фановые магистрали из чугуна выходят из строя. Бытует мнение, что нельзя заменить металлические магистрали пластиковыми элементами, но это не больше чем заблуждение. Устройство фановой трубы из пластика вместо чугунной возможна, но только при условии полной замены всех элементов системы.
Выход для фановой трубы
Согласно мнению специалистов, фановая магистраль, которая собрана из разных по материалу изготовления элементов, не отличается прочностью. Лучше всего работать с похожими материалами. Желательно, чтобы материал фановой трубы совпадал с материалом, из которого сделана система отвода стоков.
Если коммуникация изготовлена из чугуна, то и фановый трубопровод также должен быть из данного металла. Если приходится совмещать разные материалы, то лучше для начала проконсультироваться у соответствующего специалиста и узнать, как себя будет вести такая труба. Это может избавить от значительного снижения эксплуатационных показателей вентиляции.
Устройство фанового стояка требует использования самых обыкновенных труб и деталей для присоединения. Детали производятся из металла или пластика. Для монтажа системы вам понадобятся следующие детали:
- труба с отводами;
- резиновые манжеты для плотного и герметичного соединения;
- переходники;
- хомуты для закрепления магистрали на стенах.

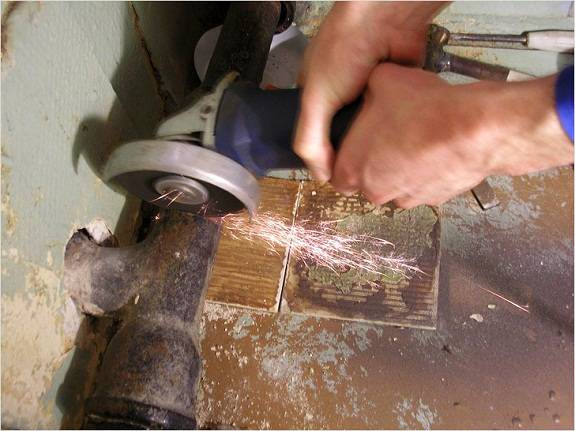

Демонтаж фановой трубы
Если сначала необходимо провести демонтаж старой трубы, то потребуется еще и кувалда, дрель, а также болгарка. Участок, где будут проходить все работы, необходимо очистить от всего лишнего. Если имеются легковоспламеняющиеся предметы, то их тоже лучше убрать. Если они стационарные, то следует накрыть их огнеупорным материалом. Во время монтажа не стоит пользоваться канализацией, поэтому если у вас имеются соседи, то лучше их заранее оповестить. После этого можно отключить стояк и демонтировать старую вентиляционную систему.
