Вентиляция на крыше — как устроен узел прохода вентиляции через кровлю

Зачем нужна?

Вентиляция крыши выполняет такие основные задачи:

1. Защищается от перегрева в жаркие летние дни материал покрытия крыши и чердак, поскольку движение воздуха особенно под металлическими листами не позволяет нагреваться материалу.
2. Зимой в сильные морозы в результате отвода лишней влаги от покрытия крыши предотвращается образование льда, снижается опасность нагромождения снежных шапок.
3. Влага не скапливается в несущих конструкциях каркаса крыши, разных изоляционных слоях, мягком покрытии, что продлевает срок службы здания, защищает от разрушения.
4. Предотвращается расслаивание мягких покрытий, ржавление металлических листов и профилей, растрескивание шифера, керамической черепицы.

Важно
Вентиляция крыши – это конвекционные потоки воздуха, которые циркулируют от нижнего края конструкции до самого конька, обеспечивая эффективное отведение влаги, поддержку оптимального микроклимата.

Особенности организации вентиляции некоторых видов кровли

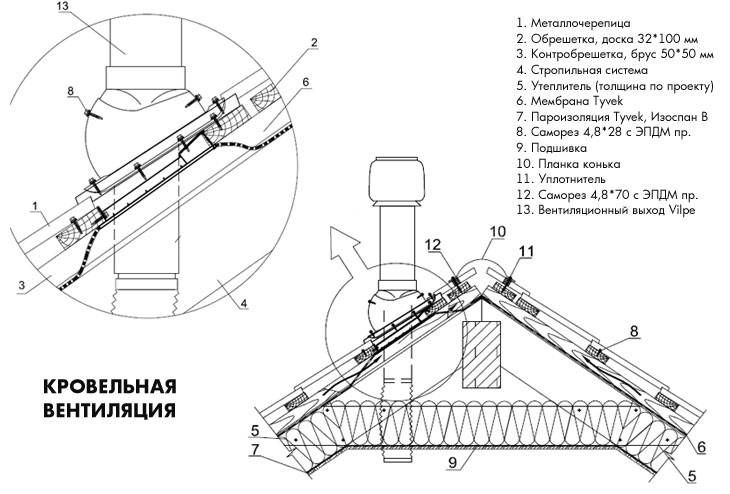

Вентиляция крыши из металлочерепицы организуется при помощи специальных кровельных вентилей, которые располагаются непосредственно на кровле. Обустройство такой воздушной циркуляции обеспечивает достаточную вентиляцию всего пространства под кровлей. Благодаря высокой технологичности материалов, конструкция вентилей дает возможность разместить их под разным углом на коньке.

Установку можно делать на планку любой конфигурации и во время строительства кровли и уже на смонтированную кровлю. Гидроизоляция для кровли из металлочерепицы делается с использованием специальной пленки, предотвращающей накопление конденсата и способной улавливать водяные пары. Защита от осадков осуществляется специальным фильтром. При монтаже вентиль устанавливается в местах, не препятствующих воздушной циркуляции. Для создания дополнительной тяги и улучшения вентиляции используются особые вытяжные устройства – дефлекторы. Их можно заменить вентиляторами

Специалисты обращают внимание, что вентиляция крыши из гибкой черепицы требует воздушного промежутка между основанием и гидроизоляцией не менее 5-10 мм

Как сделать вентиляцию крыши – следует изучить перед началом строительства. Для правильного обустройства вентиляционной системы понадобятся специальные материалы и комплектующие, которые будут установлены на свесе карниза, коньке и скате крыши. Вентиляция необходима, прежде всего, чтобы стропила, обрешетка, утеплитель и другие элементы конструкции были изолированы от чрезмерной влажности. Циркуляция воздуха требуется между покрытием крыши и слоем гидроизоляции, между гидроизоляцией и утеплителем. Пароизоляционная пленка устанавливается внахлест и герметизируется специальной лентой. Правильная конструкция кровли предполагает присутствие трех вентиляционных контуров:

Потоки циркуляции воздуха

• движение воздуха необходимо между кровельным покрытием и гидроизоляционным слоем;
• воздушная циркуляция должна осуществляться во всем пространстве между гидроизоляцией и утеплителем;
• вентиляция пространства под кровлей является обязательной частью вентиляционной системы дома.

Экономия на обустройстве системы вентиляции не представляется целесообразной, поскольку может привести впоследствии к более серьезным затратам. Качественный материал для кровли также увеличит срок службы всего дома в целом.

Виды вентиляционных выходов для крыши и их устройство

Для начала следует разобрать конструктивные особенности способов создания зон свободной циркуляции воздуха в подкровельном пространстве. Обустроена вентиляция вашей крыши из металлочерепицы может быть следующим образом:

• вентиляция непрерывная, поток воздуха обеспечивается через перфорацию в отделочных панелях карниза и конёк;
• вентиляция точечная, где поток воздуха обеспечивается точечными аэраторами;
• вентиляция комбинированная, при ней дополнительный забор воздуха происходит из чердачной части подкровельного пространства;
• вентиляция общедомовая, не имеет прямого отношения к кровле, но проходит через покрытие крыши и монтируется по тому же принципу.

Непрерывная вентиляция крыши из металлочерепицы создаётся при кровельных работах и обеспечивается специальным зазором и вентилируемым коньком. Также при отделке карниза монтируются перфорированные планки, обеспечивающие приток воздуха под кровельные листы. При точечной вентиляции, аэраторы врезаются в смонтированный лист на расстоянии не более 60 см от конька.

Комбинированная вентиляция соединяет в себе непрерывный и точечный способы с целью обеспечения сухости утеплителя, чердачного пространства и зоны стропил и обрешётки. Общедомовая вентиляция имеет выход из жилых помещений, проходит через чердачное пространство и крышу, а монтируется с помощью гибких труб.

Важно помнить, что точки выхода вентиляционных каналов нужно определять с учётом среднегодовой розы ветров для вашей местности. Некоторые из них снабжены принудительной вентиляцией с электрическим питанием, а также шаблонами для прорезки отверстий в кровельном материале

В основном устройства выходов для вентиляции крыши из металлочерепицы состоят из следующих элементов:

Некоторые из них снабжены принудительной вентиляцией с электрическим питанием, а также шаблонами для прорезки отверстий в кровельном материале. В основном устройства выходов для вентиляции крыши из металлочерепицы состоят из следующих элементов:

• верхний дефлектор, он не позволяет попадать в трубу мусору и осадкам;
• разного диаметра вентиляционные трубы, которые подбирается в зависимости от площади крыши;
• элемент прохода, позволяющий герметично присоединить трубу к кровле.

Важно проверить комплектность устройства вентиляции, соответствие его цвета вашей кровле и наличие шаблона

Инструмент

Смонтировать вентиляцию крыши можно самостоятельно, нужно правильно расположить выход, соблюдать технику безопасности и иметь необходимый инструмент, а именно:

• строительный уровень;
• электрические или механические ножницы по металлу;
• маркер для разметки;
• электрическую дрель;
• биты и шуруповёрт;
• электролобзик;
• герметик.

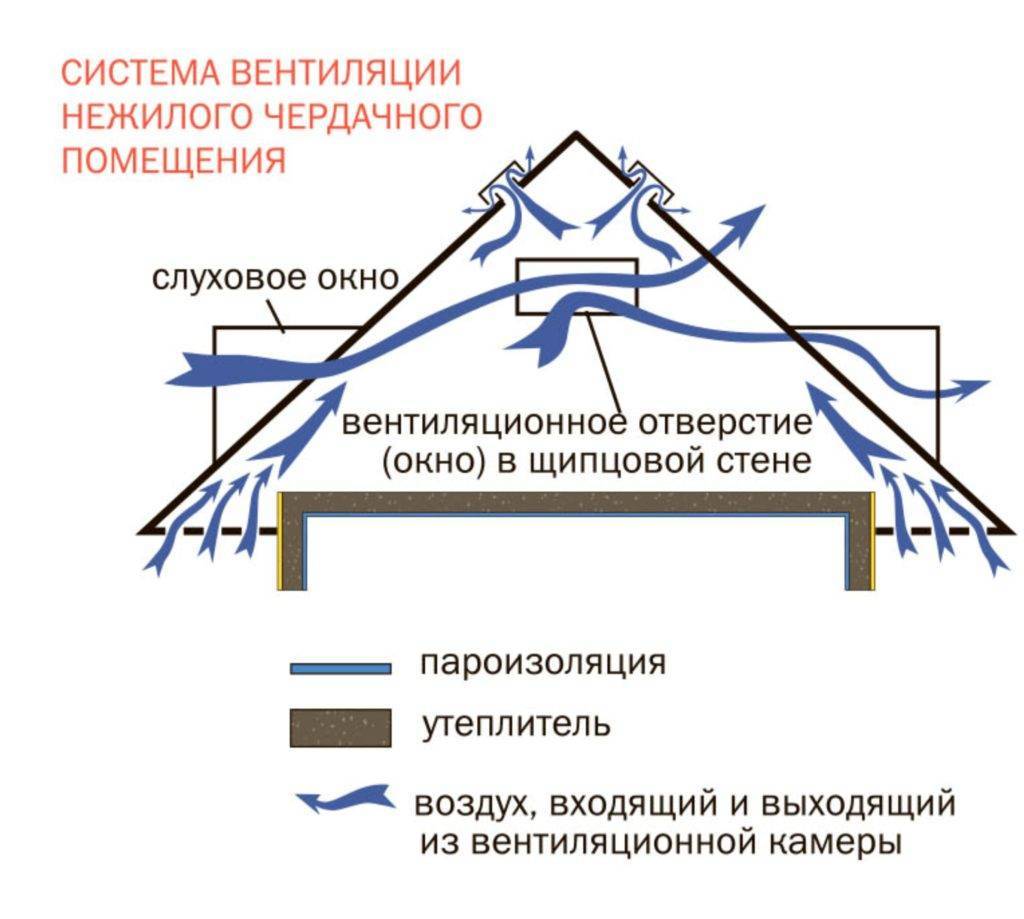

Виды систем вентиляции для чердака

В идеале нежилой чердак должен быть прохладным летом и сухим зимой, а жилая мансарда – комфортной для человека в любое время года. И именно эта цель преследуется, когда выбирают нужный вариант вентиляции.

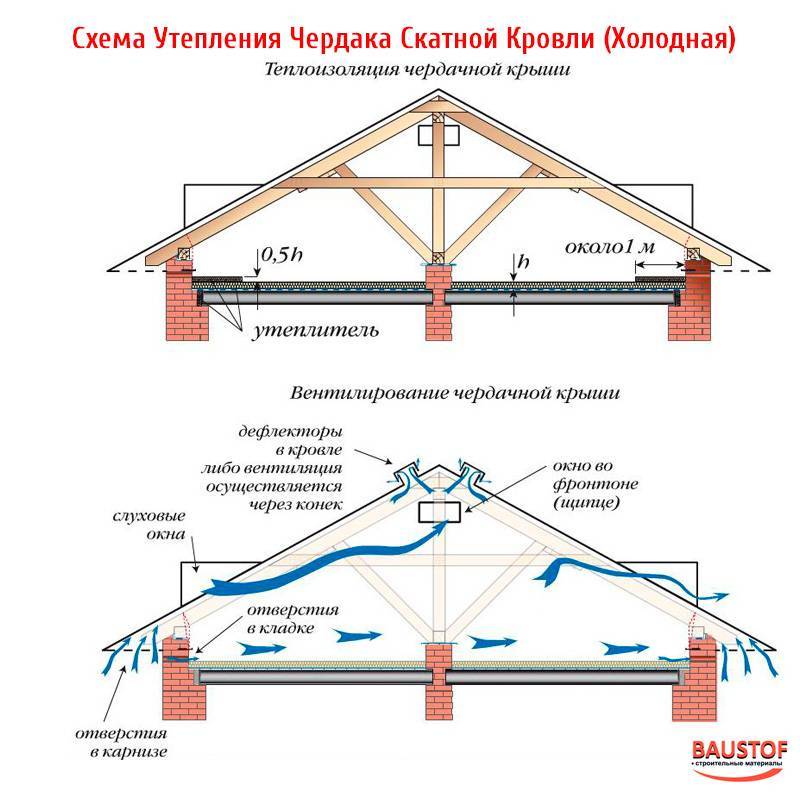

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Принудительная вентиляция – более дорогая. Её задача состоит в том, чтобы специальное устройство управляло воздушными массами. Хорошо справляются с задачей вентиляции такие девайсы, как дефлекторы. Они особенно ценятся за рубежом, хотя и в России их все чаще удается увидеть на крышах загородных домов. Суть их работы проста: устройство задействует энергию ветра для повышения тяги в трубе. Классический дефлектор обычно имеет две части: стационарную, которую крепят на вентиляционную трубу, и вращающуюся. Подвижная насадка представляет собой шар с вертикальными лопастями. А специальный подшипник позволяет делать обороты по своей внутренней центральной оси. Дефлекторы и флюгеры устанавливают, как правило, на коньке или ближе к коньку с расстоянием между элементами не более 8 метров:

Отметим, что вентиляционные трубы нужно обязательно выводить над крышей дома, ни в коем случае не оставлять их в подкровельном пространстве. В противном случае в помещении начнет скапливаться теплый влажный воздух из жилых комнат, быстро образуется конденсат на кровельном покрытии. Все это грозит попаданием влаги в утеплитель и на деревянные стропила, что ничем хорошим не закончится.

В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Правда, для него чаще всего необходим постоянный источник питания – следует это учесть. А если говорить о жилой мансарде, ей вообще необходима собственная система вентиляции, отдельная от всего дома.

Надеемся, что теперь вы достаточно глубоко разобрались в этом вопросе!

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.
2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Принцип работы и секреты эффективности шахты

Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.

Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.

Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.

Ошибки при организации вентиляции кровли

Зачастую смонтированная кровельная вентиляция не работает, либо работает не на полную мощность, что приводит к образованию конденсата и инея изнутри чердачных помещений.

Причин этого бывает несколько:

• При послойной укладке “кровельного пирога” между отдельными его компонентами не оставлен зазор, либо он чересчур мал. В результате воздух не может циркулировать внутри, и скапливающийся там конденсат не выветривается.
• При монтаже кровли вместо паропроницаемых мембран в качестве гидроизоляции использованы полностью герметичные материалы – полиэтилен и т.д. В результате влага не может выходить в вентиляционные зазоры, оставаясь внутри утеплителя.
• Пароизоляционные мембраны стыкуются не плотно. Конденсат и наружная сырость сквозь стыки проникают внутрь теплоизоляционного слоя.

В результате подобных нарушений технологий, из-за скопления влаги повреждаются не только элементы “кровельного пирога”, но также со временем приводится в негодность и стропильная система дома.

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

• лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
• полная герметичность на кровле;
• стильный дизайн;
• разнообразие моделей под все виды покрытия;
• гарантия 10 лет.

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

• для проветривания подкровельного пространства;
• для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

• эстетичный дизайн и доступная стоимость;
• повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
• простая установка с подробной инструкцией.

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

• изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
• устойчива к ультрафиолету и климатическим перепадам;
• экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
• большое разнообразие цветов и современный дизайн.

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

1. Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
2. Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
3. Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
4. Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
5. Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
6. Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

• фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
• разметку производят по месту, вырезая в каждой детали полукруг под трубу;
• по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
• длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
• ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

• после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
• он крепится анкерами, заделывается раствором;
• диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

• патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
• раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

echo get_the_author_meta(“display_name”, $auhor); ?>

Проектирование вентиляции

Работа системы вентиляции основана на естественной конвекции, воздух при нагревании поднимается вверх.

Классическая схема — холодный воздух поступает в подкровельное пространство через отверстия в карнизном свесе и выходит наружу через отверстия в коньке или аэраторы.

Устройство карнизного свеса

При проектировании системы вентиляции, для доступа воздуха в подкровельное пространство используют софиты или проход под капельником, который закрывается пластиковой сеткой.

Софиты — это специальные панели, которые используются для подшивки карнизного свеса. Бывают двух видов: сплошные и перфорированные. Материал: пластик, металл или алюминий. Перфорированная поверхность свободно пропускает воздух, при этом защищает кровлю от мусора, насекомых и мелких птиц.

При установке софитов, гидроизоляционную пленку не доводят до края карнизного свеса, а обрезают ближе к стене дома, чтобы не перекрывать доступ воздуха.

Недостатком такого метода является стекание конденсата через отверстия перфорации, а в зимнее время — возможно образование сосулек.

Метод вентиляции через проход под капельником тоже имеет свои недостатки. Скопление снега на водостоках перекрывает доступ воздуха и вентиляция перестает работать.

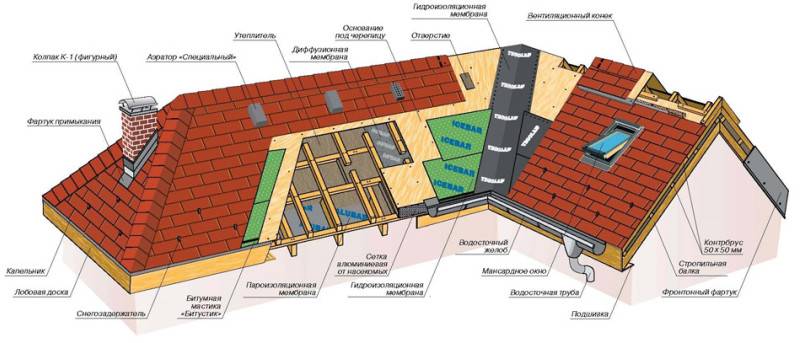

Отток воздуха через конёк и аэраторы

Выход воздушных потоков может осуществляться через: вентилируемый конек, точечные аэраторы, инерционные аэротурбины.

Вентилируемый конёк — для его устройства между скатами кровли формируют проход, который закрывается коньковым аэратором. Некоторые строители делают его самостоятельно, другие используют готовые решения в виде пластикового элемента или ленты с отверстиями для выхода воздуха.

Конструкция сверху покрывается гонтами мягкой черепицы и не портит внешний вид крыши.

Кровельный аэратор – это труба круглой формы диаметром от 6 до 12 см, сверху имеет зонт для защиты от осадков и мусора. Монтируется на деревянное основание, в котором предварительно делают проход. Нижняя часть аэратора (юбка) промазывается мастикой и прикручивается саморезами.

Точечные аэраторы устанавливают на крышах сложной формы, над мансардными окнами, на длинных скатах где затруднено движение воздуха. Устройства небольших размеров монтируют на каждых 60 кв.м поверхности крыши, большие располагают на каждых 100 кв.м.

Аэротурбины, установленные на поверхности крыши, начинают вращаться при любом дуновении ветра. При этом они эффективно вытягивают застоявшийся под кровлей воздух.

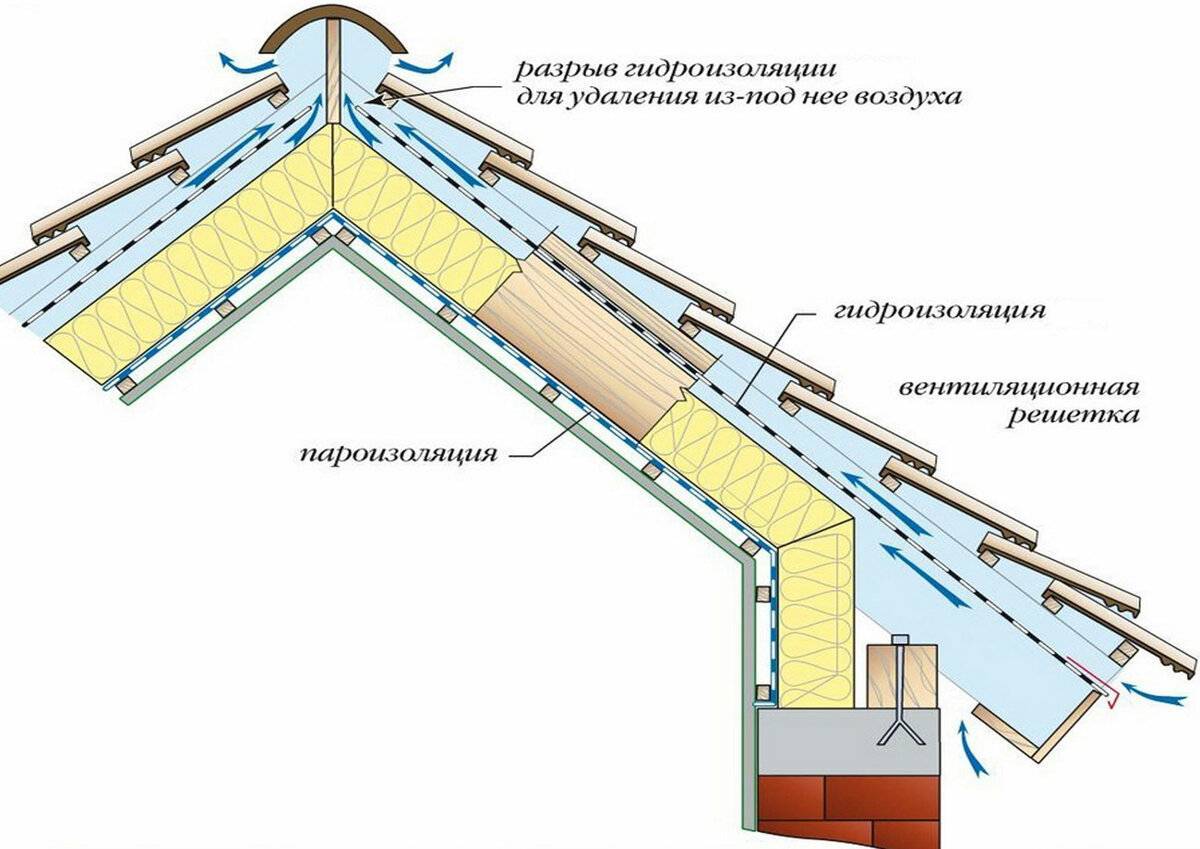

Вентиляционные зазоры и гидроизоляция

Чтобы система вентиляции работала правильно, нужно обеспечить беспрепятственное прохождение воздушного потока под кровлей. Для этого в кровельном пироге с помощью контробрешетки формируют вентзазоры.

При использовании гидроизоляционной пленки делают два вентиляционных зазора: один между утеплителем и пленкой, второй между пленкой и деревянным основанием, на которое будет укладываться мягкая черепица. Это нужно для просушки утеплителя и вывода из него насыщенных паров.

При использовании супердиффузионной мембраны достаточно одного вентзазора. Мембрана хорошо пропускает воздух и укладывается непосредственно на утеплитель и позволяет ему «дышать».

Про пленки и мембраны можно почитать тут.

Контробрешетку делают из бруса 50 х 50 мм. Специалисты рекомендуют монтировать брус на небольшом расстоянии друг от друга, чтобы воздушные потоки могли беспрепятственно двигаться в плоскости кровли.

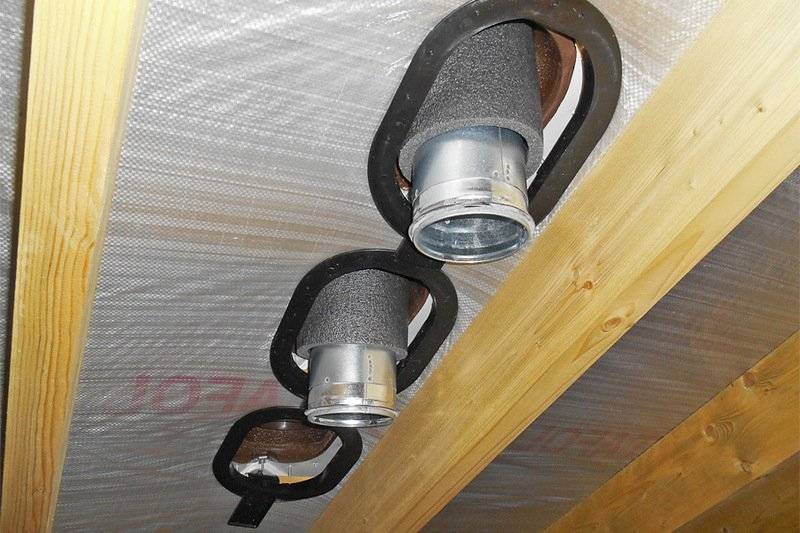

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т

к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.
