Вентиляция в частном доме — своими руками

Естественная и принудительная вентиляция

Для начала, давайте разберёмся, действительно ли, естественная вентиляция не справляется с возложенной на неё задачей или необходимость монтажа принудительной вентиляции в частном доме – это очередной маркетинговый ход производителей.

Естественная вентиляция: принципы функционирования и особенности

Общая схема работы естественной вентиляции

До недавнего времени все жилые дома были оборудованы системой вентиляции естественного типа. В этом случае:

  • Отработанный воздух из помещения удалялся через вентиляционные каналы, расположенные в верхних углах нежилых комнат (кухни, санузлы, ванные комнаты);
  • Поступление чистого воздуха происходило сквозь щели и неплотности в оконных блоках, в проёмах входных дверей, в стенах и перекрытиях.

При ЕВ вентиляционные каналы не монтировали в жилых комнатах (спальни, детские, залы, кабинеты, игровые). Грязный воздух из них, сквозь прорези в дверных полотнах, поступал в коридор, затем в кухню или ванную, и только потом вместе с остальными воздушными массами «уходил» в вентиляционный стояк.

Движение воздушных масс в помещении осуществлялось за счёт разности температур в верхних и нижних участках комнат: тёплый (отработанный) воздух поднимался и устремлялся к отдушинам, а потом по воздуховоду (за счёт разности давления) как по аэродинамической трубе выбрасывался в открытое пространство.

Такая вентиляционная система обладает массой неоспоримых преимуществ:

  • Не издаёт дополнительного шума при работе;
  • Не требует затрат на монтаж вытяжки, содержание и эксплуатацию;
  • Не нуждается в источнике электроэнергии.

Что же послужило причиной отказа от столь выгодного метода вентилирования зданий? Конечно же, желание уменьшить теплопотери в зимний период года. Установив металлопластиковые оконные блоки и двери с уплотнителями, тщательно утеплив стены и заделав все щели, мы заблокировали доступ свежего воздуха внутрь помещения и превратили его в герметичную камеру.

Обратите внимание, для обеспечения воздухообмена недостаточно просто установить вентиляционные каналы. Для того чтобы часть отработанной воздушной смеси беспрепятственно «покинула» пределы помещения, нужно чтобы на его место «поступил» свежий воздух извне

И если раньше он проникал в комнаты сквозь многочисленные щели, то сейчас такой возможности у него нет. Можно самым тщательным образом рассчитать сечение отдушин, смонтировать вентиляционные каналы оптимальной высоты и даже установить вытяжные вентиляторы, но если не будет притока, чистого воздуха, то вся система вентиляции превратится в ненужные декорации.

Именно поэтому после качественной герметизации дома, потребуется непременно делать его частичную разгерметизацию. Производители строительной фурнитуры давно предусмотрели этот момент и выпустили серию приспособлений, позволяющих воздуху с улицы проникать в комнаты.

Особенности искусственной вентиляции

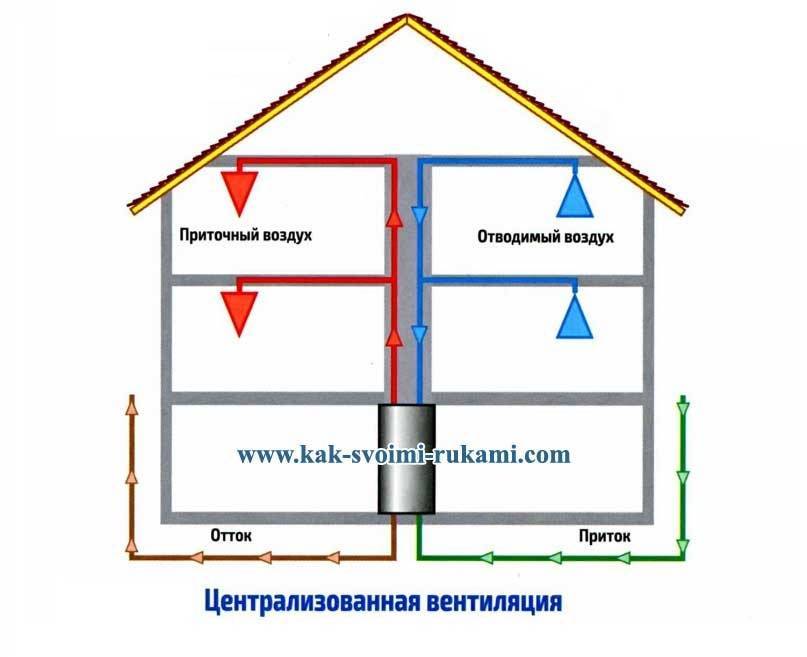

Принцип работы искусственной вентиляции

Искусственная вентиляция в доме осуществляется за счёт принудительного движения воздушных масс. Работа установленных в вентиляционные каналы вентиляторов и вмонтированных в стены нагнетающих устройств направлена на искусственный (принудительный) выход отработанной воздушной смеси и всасывание чистого воздуха с улицы.

В отличие от ЕВ, принудительная система способна работать только при подключении к электрической сети. К тому же она создаёт много шума, для блокирования которого необходимо дополнительно монтировать глушитель и удлинять входящие в установку трубы. Интенсивный подсос воздушной смеси в холодную пору года приводит к охлаждению помещения, чтобы этому препятствовать понадобится, установить калорифер (нагревательный элемент).

Правильно собранная установка занимает около 4 метров, нуждается в отдельном помещении (допускается установка на чердаке) и требует серьёзных затрат на монтаж и эксплуатацию.

В защиту искусственной вентиляции можно сказать, что только она способна обеспечить требуемый приток и отток чистого воздуха и отработанной смеси, подогреть и очистить подаваемую смесь от частичек грязи и большинства аллергенов.

Смешанный тип вентиляции

Схема работы комбинированной вентиляции

Также существуют варианты монтажа, при которых удаление отработанных газов осуществляется с помощью вентиляторов и вытяжки, а естественный приток – произвольно сквозь настенные клапаны.

Не менее распространён вариант, когда нагнетание осуществляют искусственными приборами, а отток происходит за счёт разности температур и давления в верхней и нижней точке вент каналов.

Нормы естественной вентиляции

Современные СНИПы регламентируют нормы вентиляции жилых помещений исходя из значения полного обмена воздуха в сооружении, и измеряется в числе раз или метрах кубических в час.

Нормы для одноэтажных жилых сооружений составляют:

  • жилые помещения постоянного нахождения – 1 полный обмен в час;
  • кухня – от 60 м3/час (вытяжка);
  • санузел – не менее 25 3/час (вытяжка);
  • прочие помещения – 0,2 полного обмена в час.

Нормы естественной вентиляции в многоэтажном доме учитывают наличие дополнительных помещений:

  • прачечная – 90 3/час;
  • спортзал – 80 3/час;
  • гардеробная – 0,2 полного обмена в час;
  • газовые котельные – 1 полный обмен в час + 100 3/час.

Для оборудования вентиляции подвалов, технических этажей и мансард существуют специальные требования и нормы.

Разновидности вентиляции санузлов

Вентиляция в ванной комнате и туалете может быть организована разными способами. Выбор способа зависит от того, насколько большая площадь у этой комнаты. К тому же, очень часто в частных домах при современном планировании и конструировании предусматривают здесь окно. Это значительно облегчает процесс обустройства системы вентилирования.

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза.

Естественная

Естественный вариант, не требующий монтажа дополнительных устройств. Суть его работы заключается на природных физических процессах, когда воздух из области с высоким давлением перемещается в область, где этот показатель находится на более низких отметках. Также, теплый воздух, с точки зрения физики, всегда будут замещен холодным. Чаще всего, в жилых квартирах такая система вентканалов представляет собой единую сеть, обеспечивающую приток чистого воздуха снаружи. Но, нет никакой гарантии, что именно количество масс будет соответствовать требованиям СНиПов.

Около века назад естественная вентиляция считалась наиболее эффективным способом.

Принудительная

Принудительный способ улучшает циркуляцию, а точнее интенсивность. Этот способ используют те же вентканалы, но только с выставлением на них дополнительных устройств в виде вентилятора.

Чтобы полноценно проветрить помещение, выбирают вариант с принуждением.

Санитарно-гигиенические нормы

Расход свежего воздуха на одного здорового взрослого человека составляет около 10 м3 в час. Если отсутствует приток кислорода, самочувствие находящихся в помещении людей ухудшается – появляется сонливость, головные боли. Это связано с повышенной концентрацией углекислоты в воздухе.

По нормам, действующим еще с 50-х годов прошлого века, для помещений до 20 м2 с высотой потолков ниже 3 метров, состав воздуха в течение часа должен быть полностью обновлен, то есть скорость воздухообмена составляет не менее 20*3=60 м3 в час. Если объем помещения превышает 60 м3, то в упрощенном виде считают нормой воздухообмен 3 м3/ час на 1 м3 объема комнаты. Для туалетов норма составляет 50 м3/час, для ванных 25 м3/час, а для кухонь 90 м3/час.

При строительстве частных домов многие считают, что обойдутся проветриванием окон и не делают вентиляции в расчете как бы сэкономить денег. Не стоит заблуждаться по этому поводу – атмосфера в здании в таких случаях будет очень нездоровой. В итоге на лечение респираторных заболеваний может уйти значительно большая сумма, нежели сэкономленная.

Вентиляция в подвальном помещении

Если в подвале расположена котельная существует реальная угроза взрыва отопительного оборудования при высоких температурах. В этом помещении используется только принудительная система вентиляции. При планировании системы вентиляции нужно изучить технический паспорт котла и с учетом всех рекомендаций монтировать вентиляционное оборудование. Все элементы дымохода должны быть изготовлены из огнеупорного материала. На случай отключения электричества нужно предусмотреть вариант естественной тяги с приточным и обратным клапаном. В подвальном помещении должно быть окно с форточкой, которую можно открыть.

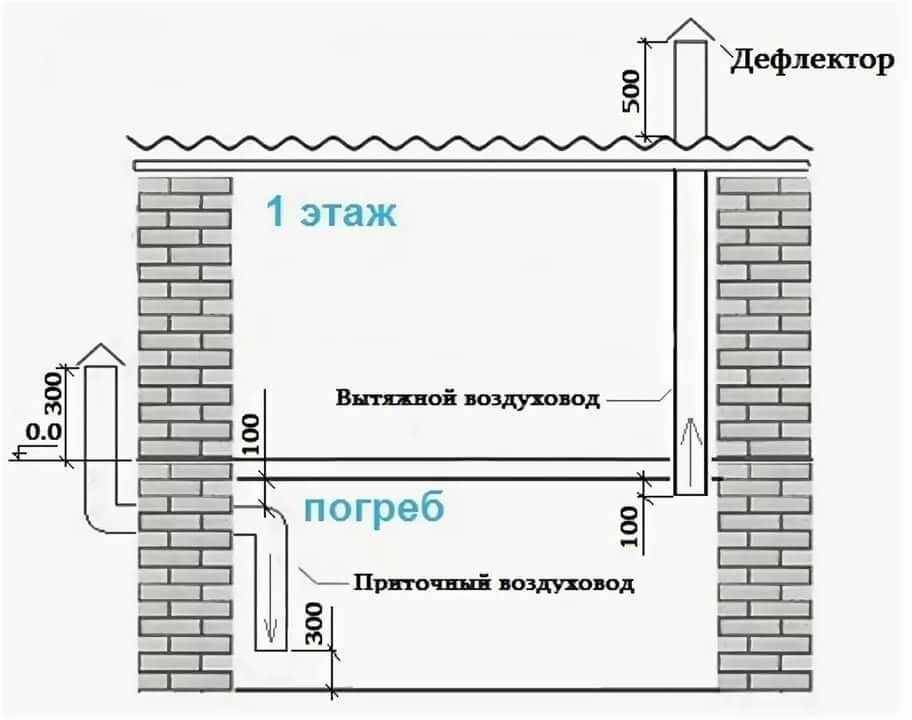

Схема вентиляции в подвале

Вентиляция в подвальном помещении представляет системы труб, которые регулируют воздухообмен и обеспечивают нормальную температуру. Перед закупкой материалов и планирование системы вентиляции нужно знать габариты дома. В качестве основы нужно взять расход на уровне 2 м3/1 м2 * час. Нужно перемножить объем помещения на кратность обмена воздуха. Полученная сумма даст представления о закупке мощности вентилятора. Монтаж труб начинается с правильного подбора диаметра и длины.

Советы тем, кто проектирует вентиляцию с нуля

  • Вытяжные каналы располагайте в центральной части дома, в межстенном пространстве. Так воздуховоды всегда будут в тепле. Зимой это увеличит температурный перепад и усилит тягу в вентиляции.
  • Нужно выбрать тип воздуховодов: прямоугольные или круглые воздуховоды. Если вам нужно сэкономить пространство, выбирайте прямоугольные, они занимают меньше места. Если межстенного пространства достаточно, выбирайте круглые воздуховоды. С ними воздухообмен интенсивнее, сами трубы легче и проще монтируются.
  • Если вы выбрали круглые воздуховоды, нужно будет сделать выбор между жесткими и гибкими (гофрированными). По жестким трубам воздух идет с меньшим сопротивлением и шумом. Обычно советуют использовать именно их. Но гофрированные трубы легче монтируются. Выбор за вами.
  • По возможности делайте каналы длиннее и шире – тяга будет сильнее. Рассчитать диаметр и длину воздуховодов можно на онлайн-калькуляторе. Его легко найти в интернете.
  • Постарайтесь использовать вытяжные воздуховоды одного диаметра. Если это невозможно, то соединение труб разного диаметра должно быть плавным. Угол отклонения должен быть не больше 30°.
  • Как следует выровняйте все соединения в системе воздуховодов. Любые шероховатости на внутренней стороне каналов увеличат сопротивление и уменьшат тягу.
  • Делайте как можно меньше поворотов вентиляционных каналов. Каждый поворот снижает воздушную тягу на 10%.
  • Поднимите вытяжные трубы минимум на полметра над крышей дома. Это увеличит перепад высоты и силу тяги. Небольшая подсказка для расчета правильной высоты вытяжной трубы:

Естественный приток

Основной путь для притока — окна. Современные оконные системы могут оснащаться откидными форточками и микровентиляцией, а как производится регулировка пластиковых окон. Такая конструкция позволяет дозированно подавать воздух в помещение, но зимой он всё равно холодный. Относительно неплохо согревают поступающий воздух проветриватели, которые могут встраиваться как в стеклопакет, так и в оконную раму. Воздух в них, прежде чем попасть в помещение, проходит через систему каналов, отбирая немного тепла из помещения. Если на улице -20?С, то до 0?С он согреется. Конечно, это не комфортная температура, но уже что-то. К сожалению, хорошие проветриватели недёшевы и имеют ограниченную производительность.

Применяют также стеновые клапаны. Это отверстие в стене, закрытое регулируемым пружинным клапаном либо просто крышкой. Воздух в таких устройствах не согревается, поэтому их нередко размещают над или за батареей. Финская компания Purmo даже выпускает специальные модели радиаторов, предназначенные для совместной работы с клапаном. Конструкция этих отопительных приборов позволяет предварительно подогревать поступающий воздух, некоторые модели оснащены встроенным вентилятором.

Как функционирует естественная вентиляция

Принцип действия естественной вентиляции

Нужно определиться с условиями, в которых допускается применение только естественной вентиляции. Вентиляционные системы конструируют по разным схемам, однако можно выделить основные группы.

Первая группа. Установка принудительной вентиляции. Путем механического воздействия потоки воздуха вводятся в помещение и выводятся. Применяются специальные вентиляторы.

Создаются схемы вентиляции:

  • приточной;
  • вытяжной;
  • комбинированной (с участием и вытяжки, и притока воздуха).

Установку таких систем принято поручать профессионалам, так как исполнитель должен обладать техническими навыками, уметь производить расчеты. Эти системы сложные, затратные, однако они позволяют всецело контролировать качество воздуха, что проникает в помещение.

Вторая группа. Создание естественной вентиляции. Воздушные массы циркулируют естественным путем, без искусственной подачи и принудительного вытягивания. Учитываются исключительно законы физики, и воздухопоток контролируют только естественные факторы.

Силы, влияющие на состояние естественной вентиляции

Перепад температуры. У теплого воздуха плотность меньше, чем у холодного. Масса его также меньше, он легче. Теплые потоки стремятся вверх, остается организовать для них выход из помещения. Взамен заходят потоки нового воздуха — менее нагретого.

Перепад давления. Вентиляционные каналы располагаются вертикально. Значение имеет высота поднятия этих конструкций, ведь в каналах создается перепад давления. Этот показатель не столь значительный, но всё же способствует перемещению воздушных масс.

Воздействие ветра. Сквозняки в помещении способствуют лучшей фильтрации воздуха. Однако сильный ветер может перекрывать выход отработанного воздуха из канала и даже гнать воздушный поток в обратную сторону — в помещение. Это при условии, что вентканал сконструирован с недочетами.

А еще многие домовладельцы замечали некие гулы в вентсистеме. Это открытая система, так что она снижает общий уровень звукоизоляции. Источником шума могут стать и двигающийся по дороге транспорт, и гул ветра. То есть звуки проникают и через выходной канал, и через окна.

Важно понимать. Только тогда условия проживания могут считаться комфортными, если удается оптимально сочетать следующие параметры:

  • температуру воздуха;
  • насыщенность его кислородом;
  • относительную влажность;
  • уровень шума.

Все эти показатели учитываются при выборе материалов, что способны аккумулировать тепловую энергию. Так что дома возводят:

  • из кирпича;
  • из шлакоблоков;
  • из керамзитобетонных блоков;
  • из керамических блоков;
  • из газосиликатных блоков.

Чтобы такая схема функционировала нормально, потребуется правильно сконструировать приточные и вытяжные каналы. Тогда воздух станет свободно перемещался между ними.

Необходимо грамотно спланировать расположение вентиляционных каналов поступления и отведения воздуха

Поступление воздуха

Проникновение свежего воздуха в помещение происходит через:

  • оконные проёмы;
  • двери (если речь идет об особняке);
  • заборные вентиляционные клапаны специального предназначения.

В помещении происходит нагревание воздуха за счет теплоотдачи от различных устройств, от горящего огня, от тел живых обитателей. И тогда более плотный воздух, насыщенный углекислым газом, вытесняется новыми потоками. Отработанный воздух выдавливается, а выход он находит в тех помещениях, где установлены вентиляционные отдушины.

Монтаж

В зависимости от того, как именно приточная установка, отличающаяся небольшими габаритами, будет монтироваться, процесс монтажа можно существенно отличаться. Так, если применять обыкновенное вентиляционное оборудование, которое включает в себя воздухозаборную решетку, клапан и несколько фильтров, то процесс будет достаточно простым и понятным.

Для того чтобы система в будущем была исправной и могла в полной степени выполнять возложенные на нее обязательства, следует пристальное внимание уделить подготовительным работам. В первую очередь, необходимо убедиться в том, что общая вентиляционная система здания находится в рабочем состоянии

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома.

После проведения подготовительных работ и подбора наиболее подходящего оборудования можно приступать к монтажу, который включает в себя следующие этапы.

  • Определить место для установки оборудования. Очень важный и ответственный этап, так как именно от него зависит производительность и эффективность всей системы. Специалисты советуют подбирать место возле окон.
  • Определить место, в котором будет осуществляться бурение отверстий.
  • Бурение отверстия канального типа, диаметр которого должен быть не более 125 мм. Мастера советуют делать подобные отверстия с маленьким уклоном, чтобы не допустить попадания влаги.
  • Изготовление и установка воздухоотводов. Клапан при этом должен обязательно быть снаружи и располагаться вертикально.
  • Монтаж корпуса данной вентиляционной системы к стене при помощи заранее сделанных отверстий и набора для крепежа.
  • Установка нагревательного элемента и фильтров для принудительной очистки воздуха.
  • Монтаж решетки, которая будет обеспечивать защиту системы на внешней стене.
  • Подключение оборудование к электрической сети.

Следует отметить, что монтаж приточной вентиляционной системы в квартире или загородном доме своими руками может производиться с применением обыкновенного приточного клапана, который включает в себя решетку и пластиковый воздуховод. Кроме того, при необходимости можно использовать теплошумоизолирующий элемент и фильтры. В данном случае также следует провести подготовительные работы, чтобы убедиться в том, что вентиляция будет присоединяться к общей системе дома. Можно также сделать пульт управления, который, судя по отзывам, в значительной степени упрощает процесс контроля.

Отдельного внимания заслуживает система приточной вентиляции с рекуператором. Если до недавнего времени механическая система в квартирах или домах не пользовалась популярностью, то с развитием передовых технологий на рынке подобная система стала крайне востребованной. Принцип ее действия основан на том, чтобы проводить рекуперацию тепла. Благодаря данному теплообменнику использованный в помещении воздух возвращает определенную часть тепла приточному.

Монтажу нужно уделить пристальное внимание, так как правильное и грамотное выполнение всех работ по установке дает возможность гарантировать обеспечение чистого воздуха с улицы и нагреть его до оптимальной температуры. Подобная система будет не только удобной в управлении, но и сможет прослужить длительное время, качественно выполняя свою работу

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы.

Таким образом, приточная вентиляция представляет собой высококачественную систему, которая не только обеспечивает приток свежего воздуха в помещение, но и выполняет целый ряд других функций, среди которых подогрев воздуха и его очистка от вредных веществ. Самое главное при этом – правильно произвести расчеты и установку элементов системы, так как это оказывает прямое воздействие на ее эффективность и производительность. Автоматизация такой системы позволяет не переживать за ее работу и обслуживание.

О том, как монтировать приточную вентиляцию для квартиры своими руками, смотрите в следующем видео.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Расчет производительности системы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни
