Вентиляция в каркасном доме — типы и устройства

Кратность воздухообмена согласно СНиП 31-01-2003

Согласно п. 9.2 СНиП 31-01-2003 «Здания жилые многоквартирные» (с 01.10.2003 взамен СНиП 2.08.01-89) расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494. При этом кратность воздухообмена в помещениях следует принимать в соответствии с таблицей:

Помещение	Кратность или величина воздухообмена, м3 в час, не менее
в нерабочем режиме	в режиме обслуживания
Спальная, общая, детская комнаты	0,2	1,0
Библиотека, кабинет	0,2	0,5
Кладовая, бельевая, гардеробная	0,2	0,2
Постирочная, гладильная, сушильная	0,5	90 м3
Кухня с электроплитой	0,5	60 м3
Помещение с газоиспользующим оборудованием	1,0	1,0 + 100 м3 на плиту
Помещение с теплогенераторами и печами на твердом топливе	0,5	1,0 + 100 м3 на плиту
Ванная, душевая, уборная, совмещенный санузел	0,5	25 м3
Сауна	0,5	10 м3 на 1 человека

Кратность воздухообмена во всех вентилируемых помещениях, не указанных в таблице, в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

О вентиляции в жилом каркасном доме

В доме, в котором люди проживают на постоянной основе, крайне важно установить механическую вытяжку в таких помещениях как:

1. Кухня, так как при приготовлении идет серьезный процент испарения, а также создаются другие запахи, которые при застаивании будут портить атмосферу дома;
2. Ванная комната – тут и разъяснять не нужно необходимость вытяжки, так как повышенная влажность ванной комнаты без вентиляции – очаг разрушения для всего дома;
3. Ну и туалет, здесь тоже не стоит объяснять, зачем нужна вытяжка.

Потребуется выработать план подачи подогретого свежего воздуха, это поможет избежать существенных температурных перепадов, неизбежных при принудительной вентиляции.

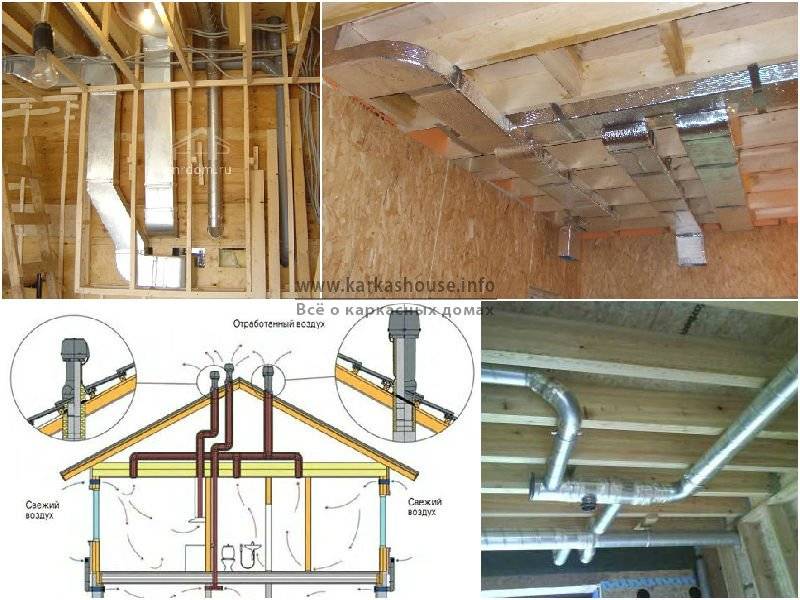

Схема вентиляции

Планирую монтировать в каркасном доме систему вентиляцию своими руками, схему естественного воздухообмена разрабатывают на этапе строительства. Для этого проектируют кирпичные, или стальные каналы в стене с выходом через крышу. Сечение шахт и дымоходов принимаем 270 мм на 140 мм, или 140 мм на 140 мм в зависимости от помещения. Если шахты не из кирпича, то размер можно изменить с сохранением площади сечения.

Для устройства механической системы вентиляции проводят такие этапы проектирования и монтажа:

• расчет воздухообмена для дома (по приведенным нормам);
• выбор системы (приточной и вытяжной раздельно, приточно-вытяжной, через отверстия в ограждающих конструкциях);
• черчение схемы, где на плане здания определяют расположение оборудования и трассировку воздуховодов;
• закупка оборудования и монтаж;
• настройка системы.

План здания для примера.

Особенность каркасного дома – свободное пространство между колоннами и ригелями каркаса позволяет разместить там часть элементов (решетки). Запроектируем схему вентиляции каркасного здания на одну семью из трех человек. Из оборудования заложим приточную установку и вытяжной вентилятор на чердаке.

Считаем воздухообмен дома (по большим значениям из таблицы):

• спальная 1 – 40,0 м3/ч;
• спальная 2 – 40,0 м3/ч;
• санузел – 50,0 м3/ч;
• кухня – 90,0 м3/ч;
• детская – 30,0 м3/ч.

Забор вытяжки проводим из санузлов и кухонь, а подачу в жилые помещения.

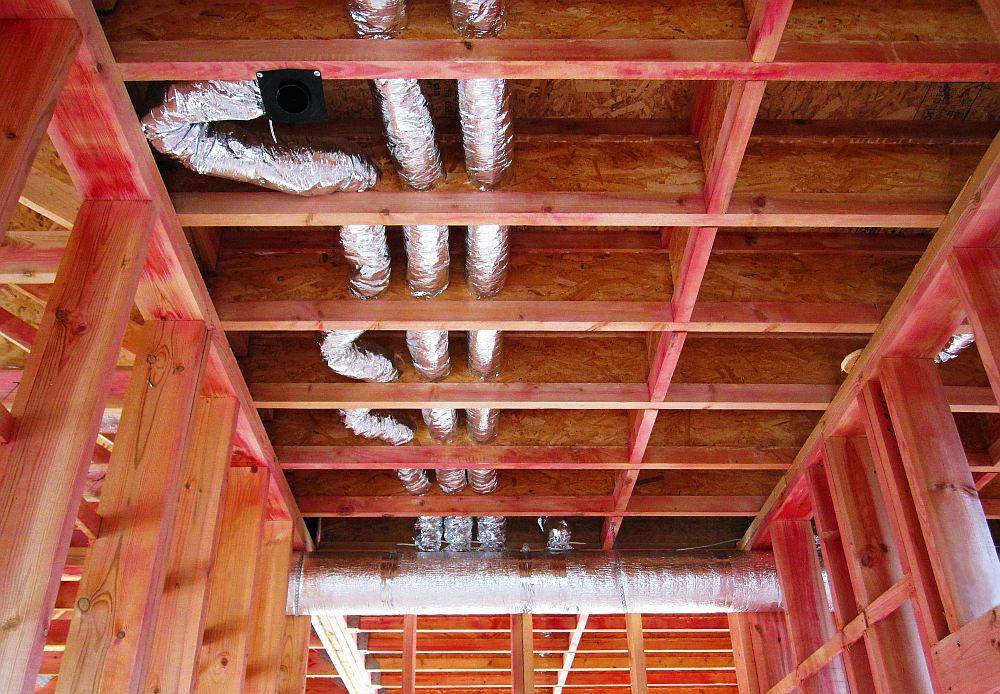

Схема прокладки воздуховодов.

Рекомендации специалистов

1. Первая рекомендация от специалистов касается расчета системы вентиляции, которую будут использовать в каркасном доме. Если вы этой области неспециалист, то не стоит самостоятельно проводить какие-нибудь расчеты, даже по показанным выше формулам. Потому что все это лишь приблизительные выкладки, которые надо подтвердить учетом различных факторов.
2. Монтаж вентиляции проводить своими руками можно. Здесь нет больших проблем, но надо понимать, что все вышеописанные системы имеют свою сложность сборки. Особенно это касается вентиляции с рекуперацией, в которой присутствует калорифер. Этот вариант лучше предоставить специалистам.
3. Несколько слов о рекуперации с калорифером. Необходимо отметить, что стоят такие системы недешево, поэтому на себестоимость сооружения каркасного дома их приобретение будет влиять обязательно. При этом в процессе эксплуатации в холодное время года надо быть готовым к определенным тратам денежных средств на потребление энергоносителя. Но все это компенсируется комфортным тепловым и влажностным режимом внутри помещений. К тому же в таком каркасном сооружении  будет также тепло, как в кирпичном.
4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Их устанавливают прямо в стену каркасного дома. В таком приборе установлен нагревательный элемент, работающий от электричества, и вентилятор. Последний загоняет свежий воздух с улицы, нагревая его при этом.
5. Если в доме построен камин, то в этой комнате сооружать вентиляционный вытяжной канал нет необходимости. Дымоход камина легко справляется с нагрузками по отсосу воздуха, даже если он не работает. Главное – держать открытой заслонку внутри дымохода.
6. В активно используемых помещениях каркасного дома, а это кухня, туалет и ванная, надо вытяжные каналы устанавливать обязательно. При этом помещения на первом и втором этажах можно объединить одной вертикальной трубой. Рекомендуется подключение к вентиляции на втором этаже делать не горизонтально уложенной трубой, а с отводом и поднятием канала вертикально на 0,5-1 м параллельно основному воздуховоду, после чего и проводить врезку.
7. В кухне рекомендуется организовать естественный отток через вмонтированную в стену вентиляционную шахту. А также установить кухонную вытяжку над плитой рециркуляционного типа. То есть, с отводом отработанного воздуха и паров от приготовления пищи за пределы помещения через стену или окно, но не в вентиляцию.
8. В неотапливаемых помещениях и на улице надо воздуховоды утеплить. Выводить их лучше выше конька кровли. Если в каркасном доме используется принудительная система, тогда это делать необязательно.

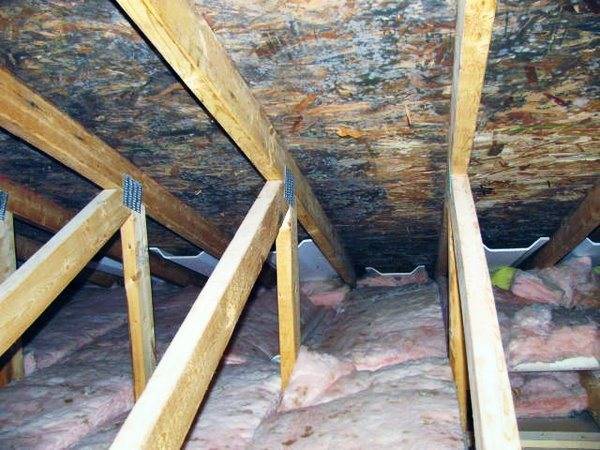

Почему образуется конденсат?

Образование конденсата обусловлено в основном колебаниями среднесуточной температуры. Например, если при укладке крыши используются гидроизоляционные мембраны, конденсат будет разделен на две части: первая будет собираться под крышей, а вторая – снаружи.

Другой причиной является теплый воздух, который поднимается из помещений на крышу и собирается под крышей по законам конвекции

В регионах с частым выпадением осадков вентиляция подкладочного материала имеет важное значение – влага легко проникает в стыки и швы и загрязняет фасад. А в морозную погоду она превратится в лед и заполнит им трубы и водостоки

Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции.

Благодаря вентиляции:

• Постоянно поддерживается температурный баланс под всей поверхностью крыши;
• Водяной пар из самого помещения удаляется;
• Вероятность того, что солнечные лучи перегреют поверхность крыши летом, гораздо ниже;
• ни сосульки, ни мороза зимой;
• необходимость ремонта откладывается на долгое время.

Практические рекомендации

Если говорить о самостоятельном проведении работ, то весьма эффективным способом организации вентиляции дома своими руками будет приточно-вытяжная схема. Она обойдется человеку достаточно дешево. При этом будет производиться постоянное поступление и удаление воздуха из дома. Организация притока воздуха в данном случае осуществляется за счет специальных вентиляционных каналов, которые организуются в окнах каркасных домов.

Схема принудительной системы вентиляции с рекуперацией.

Удаление отработанных потоков можно осуществлять с помощью каналов, которые содержат вентиляторы. Это позволяет максимально эффективно организовать весь процесс внутри отдельно взятого дома. При этом регулировка подачи воздуха осуществляется специальными клапанами. Она может осуществляться как в ручном, так и в автоматическом режиме. Удаление воздуха может производиться через один или несколько воздуховодов. Они могут устанавливаться повсеместно.

При всей своей простоте и высокой эффективности такая система имеет один существенный недостаток. Дело в том, что при наступлении холодов в помещение будет поступать не только теплый, но и холодный воздух. Он может в значительной степени повлиять на расход тепла в доме. То есть можно считать, что данный метод организации системы вентиляции в каркасном доме является малоэффективным ввиду того, что приходится в зимний период заставлять работать отопительную систему на полную мощность. Это весьма существенно.

При выборе такой системы вентиляции нужно учитывать этот факт. В доме придется постоянно увеличивать энергозатраты, а это не всегда выгодно с экономической точки зрения. Возникает вопрос: а что же делать в подобной ситуации?

На самом деле выход есть из любой, даже самой сложной ситуации. Можно применять более дорогие системы вентиляции. Они делаются на основе рекуператоров. Такое устройство устанавливается в систему. Рекуператор осуществляет частичный подогрев воздуха, который поступает в помещение.

Вентиляционный зазор в каркасном доме.

Это позволяет экономить денежные средства при отапливании помещения в зимний период. Весьма прогрессивная система. Однако сразу нужно отметить тот факт, что стоит она не так уж и дешево. Рекуператор окупается достаточно долго, поэтому придется предварительно задуматься о том, рентабельно ли будет данное вложение.

Это устройство позволяет не только создать действительно качественную систему вентиляции, но и обеспечить оптимальную температуру и влажность воздуха в доме. Отличное решение всех проблем.

В последнее время стали популярны системы, которые оборудованы специальными автоматическими устройствами контроля и регулировки различных параметров. К примеру, можно поддерживать постоянную температуру воздуха в помещении. Влажность также может достаточно легко регулироваться. Разумеется, такие системы вентиляции обойдутся еще дороже хозяину дома. Однако в данном случае можно быть уверенным, что оптимальные параметры окружающей среды для человека обеспечены.

Правильная вентиляция фундамента и пола

Основание каркаса чаще всего забивается сваями, так как такая конструкция легче, чем кирпичные монолитные дома. Особенностью дизайна является то, что между фундаментом и плитой перекрытия первого этажа должно быть пространство. Здесь невозможно устроить подвал.

Для предотвращения скопления влаги под полом, разрушения фундамента во время строительства внутри подвала должны быть предусмотрены специальные отверстия – вентиляционные отверстия. Они помогают вентилировать подвальное помещение, нормализуя его влажность. Это предотвращает появление плесени, грибка, который может быстро разрушить живую структуру. Вентиляционные отверстия должны быть закрыты решетками из мелкой сетки против грызунов.

Пол также должен вентилироваться путем включения его в общий воздухообмен по всему дому. При установке на ходулях (“плавающий” пол) вентиляция осуществляется через зазоры между стенами и полом. Для вентиляции просто установите вентиляционные планки на противоположных сторонах помещений.

Когда плита цокольного этажа покрыта общей лентой, она вентилируется с помощью вентиляционных отверстий. Они крепятся к стенам, закрываются специальными решетками. Таким образом, пол и подвал вентилируются и включаются в общую циркуляцию воздуха в доме.

Мифы про вентиляцию в каркасном доме

Существует ряд мифов о вентилировании помещений каркасного дома. Некоторые из них совершенно не имеют под собой никакого основания. Другие возникли на почве неправильного понимания технологии.

Так, часто можно услышать, что каркасный дом «не дышит» или, наоборот, «дышит» из-за того, что он деревянный. Первое утверждение не правдиво, поскольку, несмотря на всю герметичность, обеспечиваемую каркасной технологией, всё равно невозможно закрыть все отверстия. Более того, в доме есть окна и двери.

Второе же утверждение не соответствует реальности из-за того, что дерево не относится к пористым материалам, пропускающим воздух. Через него проходит только влажность.

Вторым мифом является утверждение, что вентиляционная система, даже организованная своими руками, слишком дорога и не стоит таких затрат. Дом без вентиляции страдает от повышенной влажности и грибков.

Помимо этого, в холодное время года отсутствие правильно организованной вентиляции может привести к энергопотерям. В итоге, затраты на ремонт и дополнительное отопление могут существенно превысить стоимость установки вентиляционной системы.

Третьим мифом является утверждение, что для всех случаев подойдёт естественная система циркуляции воздуха. К сожалению, это не так. Если в доме планируется круглогодичное проживание, то именно принудительное вентилирование будет наиболее экономичным вариантом.

Система принудительной вентиляции в каркасном доме своими руками

Куда более эффективными являются принудительные системы вентиляции в каркасном доме. Своими руками обустроить такую систему довольно сложно. Для того, чтобы сделать расчет, лучше пригласить специалиста. Профессионал подскажет, как правильно сделать вентиляцию каркасного дома.

Принудительная вентиляция работает благодаря применению приточных/вытяжных вентиляторов, обеспечивающих приток свежего воздуха и вывод загрязненного. Конструкция принудительных установок и ее оснащение делает возможным регулирование входящего потока, очищение наружного воздуха от пыли (грубая/точная очистка), подогрев до комфортной температуры.

Схема принудительной приточно-вытяжной вентиляции с рекуперацией

Существует несколько способов искусственной вентиляции:

• вытяжной способ вентиляции (за счет принудительного удаления воздуха, свежий его поток через приточный клапан поступает в помещение);приточный способ вентиляции (в этом случае воздух искусственно всасывается, вытесняя отработанный через вытяжные вентканалы наружу);
• приточно-вытяжной способ вентиляции (с помощью такой вентиляции воздух и нагнетается, и удаляется принудительно);
• принудительный способ вентиляции с рекуперацией (данная система нагревает входящий поток за счет установки рекуператора, тем самым помещение получает дополнительное тепло).

Принцип работы рекуператора

Обладая определенными знаниями, можно разработать схему вентиляции в каркасном доме своими руками. По мнению специалистов-проектировщиков, конструкция каркасного дома такова, что правильное вентилирование в нем может обеспечить искусственная система приточно-вытяжной вентиляции. Вентиляция в такой системе происходит по воздуховодам, регулируется посредством блока управления.

Конструкция приточно-вытяжной системы состоит из элементов:

• решетка забора воздуха;
• клапан воздушный (прекращает приток воздуха в случае отключения системы);
• фильтры (защищает саму систему и воздух от загрязнений);
• вентилятор;
• воздуховоды и воздухораспределители;
• управление (устройство для регулировки, управления и контроля всех элементов системы).

Пример обустройства приточно-вытяжной системы вентиляции с автоматическим управлением

Поток воздуха через воздухозаборник проникает в систему, там подвергается фильтрации. Уже очищенный, он проходит по воздуховодам и через воздухораспределители попадает в комнаты дома.

Приточно-вытяжная система вентилирования – довольно сложная система воздуховодов. Практически сделать своими руками и установить ее можно, руководствуясь схемой и проектом на домостроение. Важным в обустройстве такой вентиляции является правильный подбор материала для воздуховодов.

Проект приточно-вытяжной вентиляции частного дома

Основные виды

Есть несколько основных видов систем воздухообмена. Каждый из них применяется при определенных условиях эксплуатации дома, а также при наборе условий и особенностей конструкции.

Естественный воздухообмен

Естественный тип считается наиболее простым и используется в небольших каркасных домах.

В небольших домах допускается применение естественной вентиляции Источник electro-klimat.by

Чаще всего эти дома имеют сезонное использование. Особенности естественного типа воздухообмена:

• вытяжка находится на кухне и в помещениях с ванной и санузлами;
• в стены остальных помещений врезаны приточные каналы;
• для притока воздуха применяются трубы, в основном из пластика или асбоцемента. Металлические трубы используются редко.

Основной способ использования естественного вида устройства – через приточный канал воздух поступает в помещение, а затем через коридоры доходит до мест с вытяжкой. Сами каналы нужны по причине герметичности каркасной конструкции. При более простом варианте просто открываются окна, и воздух идет дальше по помещениям с выходом через систему вентиляции.

Клапан приточного типа является небольшим устройством, через которое и поступает воздух с улицы. Среди моделей клапанов встречаются такие, которые оборудованы и специальными глушителями шума, а также фильтрацией. Уличный вход клапана обязательно закрыт решеткой с небольшими ячейками. Со стороны выхода воздуха в помещении устанавливается специальный заслон, с помощью которого идет регулировка воздуха.

Клапан с возможностью регулирования входа/выхода воздуха Источник poradu24.com

Стандартным размером отверстия в стене является сечение в 5-13 сантиметров. В приточные каналы первоначально вставляются пластиковые трубы с шумо и термоизоляцией.

Естественный воздухообмен полноценно работает только в холодное время года, так как основана на разнице температурного режима и давления в помещении и вокруг дома. При теплой погоде требуется устанавливать вентиляторы дополнительного характера. Это позволяет сделать воздухообмен полноценным. К каждому вентилятору в специальных помещениях, в том числе на кухне должен быть подключен датчик влажности. Это помогает обеспечивать климатический контроль в полноценном режиме в любое время года.

Вентиляция каркасного дома предусматривается заранее, так как это помогает избегать проблем при ее установке и обустройстве.

Подпольное пространство – нуждается в проветривании или нет?

Организовав вентиляцию в доме, следует позаботиться также о проветривании его подпола. Это делается для:

• предупреждения появления затхлого запаха;
• исключения вероятности образования грибка и плесени;
• предотвращения явлений гниения (из-за высокой влажности) деревянных частей дома.

Подробно описывать операцию монтажа вентиляции подпола мы не будем. Она выполняется по уже описанным выше правилам. Но ряд важных рекомендаций предоставим. Они помогут домашнему мастеру сделать все правильно и быстро. Прежде всего, следует знать, что общая величина вентотверстий обязана быть более 0,25 % от площади обустраиваемого подпольного пространства. При этом диаметр каждого отверстия берется в пределах 0,04–0,06 квадратных метров.

Продухи для проветривания подпола всегда располагаем один напротив другого. Дистанция от них до поверхности почвы определяется с учетом толщины снежного покрова, наметаемого в конкретном регионе в зимнее время. Вытяжной продух следует располагать на 0,15 м выше приточного. Далее. Если подпол разделен на отдельные помещения перегородками, продухи придется установить в каждом из отсеков. В случае, когда высота подпольного пространства составляет менее 30 см, вентканалы допускается монтировать около стены прямо в полу

Здесь важно, чтобы такие продухи внутри дома не были заставлены мебелью или закрыты коврами и иными напольными покрытиями

Снаружи вентиляционные отверстия рекомендуется прикрыть сеткой с мелкими ячейками, через которые не пролезут грызуны. Зимой продухи можно прикрывать минватой, чтобы снизить приток холодного воздуха. Оснащайте свое каркасное жилище эффективной вентсистемой. Тогда в нем всегда будет уютно жить и легко дышать.

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию собственноручно, смотрим план:

1. Подготовка чертежа.
2. Монтаж к стенам.
3. Установка труб.
4. Фиксация клапанов.
5. Крепление воздухозаборников.
6. Герметизация.
7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

Пример:

• на кухне – над столом;
• в зале – возле дивана;
• спальня – над кроватью;
• рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

• воздуховоды;
• решетки;
• каналы;
• датчики;
• вентиляторы.

Крепление воздуховодов осуществляется несколькими способами:

• стойки;
• уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

• Неорганизованной;
• Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

• Вытяжной;
• Приточный;
• Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Почему так важна вентиляция для каркасного дома

Во-первых, люди на 75% состоит из воды. За ночь два человека в спальне могут испарить до 0,5 литров воды. Если комната имеет площадь 18-20 м2, то при влажности воздуха перед сном 25-30%, к утру она в отсутствие вентиляции составит 100%, что очень вредно для здоровья, а также вещей и материалов.

За это же время в спальне возрастет содержание углекислого газа на 3%, а  объем кислорода уменьшится на те же 3%, что тоже опасно. Это приводит к не высыпанию, головным болям и недомоганиям. При наличии хорошей вентиляции ничего такого наблюдаться не будет.

Во-вторых, дома теперь строят из материалов, теплопроводность которых достаточно низкая. Оконные и дверные проемы стараются делать герметичными. И все это ради сохранения тепла и экономии топлива на обогрев дома. Для этих же целей надежно утепляется перекрытие и пол. Но в погоне за сохранением тепла, перекрываются все каналы поступления в помещение свежего воздуха, т. е. вентиляция воздуха полностью отсутствует!

Современный каркасный дом представляет собой плотно закупоренный термос. Из него не выходит тепло, но и не втекает свежий воздух. А это означает, что никакие вытяжные вентиляционные системы работать не смогут. Отсюда: духота, сырость, недомогание и т. д.

Как люди выходят из положения? Очень просто, но расточительно: они обогревают помещение и открывают форточку. В результате свежий воздух входит, а тепло выходит. Перерасход топлива может достигать 50%. Из-за сквозняков нередки простудные заболевания. Как же создать в доме здоровый микроклимат и сберечь тепло?

Основные виды

Есть несколько основных видов систем воздухообмена. Каждый из них применяется при определенных условиях эксплуатации дома, а также при наборе условий и особенностей конструкции.

Естественный воздухообмен

Естественный тип считается наиболее простым и используется в небольших каркасных домах.

В небольших домах допускается применение естественной вентиляции Источник electro-klimat.by

Чаще всего эти дома имеют сезонное использование. Особенности естественного типа воздухообмена:

• вытяжка находится на кухне и в помещениях с ванной и санузлами;
• в стены остальных помещений врезаны приточные каналы;
• для притока воздуха применяются трубы, в основном из пластика или асбоцемента. Металлические трубы используются редко.

Основной способ использования естественного вида устройства – через приточный канал воздух поступает в помещение, а затем через коридоры доходит до мест с вытяжкой. Сами каналы нужны по причине герметичности каркасной конструкции. При более простом варианте просто открываются окна, и воздух идет дальше по помещениям с выходом через систему вентиляции.

Клапан приточного типа является небольшим устройством, через которое и поступает воздух с улицы. Среди моделей клапанов встречаются такие, которые оборудованы и специальными глушителями шума, а также фильтрацией. Уличный вход клапана обязательно закрыт решеткой с небольшими ячейками. Со стороны выхода воздуха в помещении устанавливается специальный заслон, с помощью которого идет регулировка воздуха.

Клапан с возможностью регулирования входа/выхода воздуха Источник poradu24.com

Стандартным размером отверстия в стене является сечение в 5-13 сантиметров. В приточные каналы первоначально вставляются пластиковые трубы с шумо и термоизоляцией.

Естественный воздухообмен полноценно работает только в холодное время года, так как основана на разнице температурного режима и давления в помещении и вокруг дома. При теплой погоде требуется устанавливать вентиляторы дополнительного характера. Это позволяет сделать воздухообмен полноценным. К каждому вентилятору в специальных помещениях, в том числе на кухне должен быть подключен датчик влажности. Это помогает обеспечивать климатический контроль в полноценном режиме в любое время года.

Вентиляция каркасного дома предусматривается заранее, так как это помогает избегать проблем при ее установке и обустройстве.

Практические рекомендации

При устройстве вентиляции нужно учесть такие моменты:

• Воздушные каналы в перекрытиях и стенах устанавливают, используя пластиковые трубы. Изделия из металла дороже, они боятся воздействия конденсата и становятся «мостиками холода», которые способствуют потере тепла;
• Диаметр каналов расположенных по горизонтали минимально сечением 100х100 мм, магистральные воздуховоды расположенные вертикально минимально сечением 120х120 мм;
• Кроме стен приточные клапаны устанавливают в оконные рамы;
• Если здание с воздуховодом газового котла или с трубой от печи, то необходимо устанавливать вентиляционную трубу рядом с ними;

Вентиляция плохо функционирует если:

• Во внутренних помещениях трудно дышать, спертый воздух. Войдя в дом, появляется желание проветрить помещение;
• На кухне и в санузле быстро развивается грибок по углам помещения. Естественная вентиляция не может снизить высокую влажность;
• Появляется конденсат на окнах;
• Правильно устроенная естественная вентиляция постоянно поставляет в жилые комнаты свежий воздух. Так организуется благоприятный микроклимат и стабилизируется влажность воздуха.

Подробные схемы вентиляции

Система вентиляции независимо от ее вида, выглядит так. Наружный воздух попадает в жилые помещения здания, а вытяжка производится из помещений хозяйственного назначения (на кухне чаще всего устанавливают 2 вытяжки — вытяжной колпак и простая вытяжка вентиляции). Между помещениями, в которых происходит вытяжка и приток, производится переток воздуха.

Обычно переток производится под межкомнатными дверями. По этой причине, в советах по монтажу дверей существует правило обязательно оставлять зазор от дверного полотна до поверхности пола. Если по какой либо причине зазора нет, то для перетока должны быть установлены переточные каналы или смонтированы решетки в стенах. Или как вариант — устроить в таком помещении самостоятельный вытяжной канал — существенно усложняющий систему.

В общем, чем дороже и сложнее используется система — тем лучше она вентилирует помещение и меньше потребляет энергии.
