Верстак слесарный своими руками

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Складная конструкция

Складной верстак целесообразно использовать в случае, когда количество рабочего пространства ограничено и необходима мобильность перемещения рабочего стола в процессе эксплуатации. В большинстве случаев столярный переносной верстак оборудован съемной столешницей и складным каркасом.

Схема крепления зажимов и упоров для верстака

Столешница может откидываться на петлях к стене, а ножки складываться под нее. При использовании этой конструкции длину ножек следует рассчитывать таким образом, чтобы они, складываясь, не мешали друг другу. То есть их длина должна быть меньше половины расстояния между ними.

Подобные столярные верстаки предназначены для обработки небольших деталей. Поэтому элементы конструкции этих столов не делают такими массивными, как на стационарных. Для изготовления опорных стоек достаточно бруса 100х40 мм, поперечных 60х40.

В качестве материала столешницы можно использовать любой плитный материал (ОСБ, ДСП, фанера). Если толщины плитного материала недостаточно, столешницу можно усилить рамкой из бруса 30х50 (сечение бруса определяется планируемой жесткостью столешницы).

Сборка складного столярного верстака производится на болты. Для того чтобы стол можно было быстро разобрать, вместо обычных гаек целесообразно использовать специальные барашковые гайки.

Что предусмотреть:

  •  Защитные бортики (с боков).  Тогда не придется разыскивать по всему полу гаечки и винтики, чем нередко многие из нас периодически и занимаются. Целесообразно по одной из боковых сторон бортик сделать меньшей длины, а столешницу смонтировать так, чтобы она выходила с этого края за пределы рамы верстака. Очень удобно, когда приходится что-то отпиливать или обрезать.

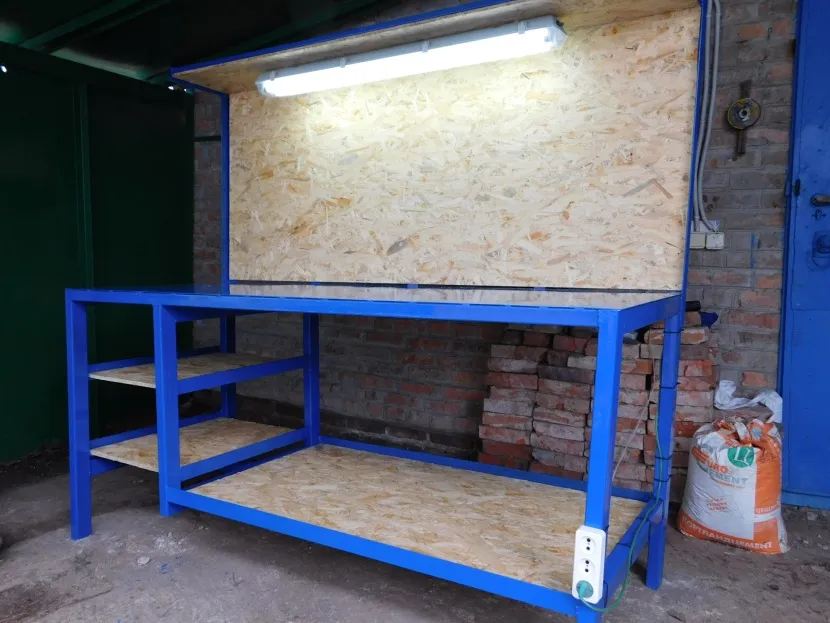

  •  Заднюю панель.  Автор сделал именно так. Для нее взял лист толстого гетинакса, на котором разместил все необходимые органы управления для включения/выключения линии (автомат), приборов подсветки (выключатели). Там же – розетки для присоединения эл/инструмента (эл/дрель, УШМ и так далее).

На заметкуПри монтаже на верстаке эл/точила (сверлильного станка или иного оборудования) необходимо предусмотреть возможность его аварийной остановки с помощью педали. Порядок составления такой схемы – тема иная, но указать на это автор считает нужным.

Заготовить материалы

Ассортимент небольшой:

  • Труба или уголок – для ножек верстака. По поводу последнего нужно отметить, что брать менее 45 мм вряд ли стоит. Со временем такие ножки, равно как и рама, деформируются.
  • Листовое железо – на столешницу. Учитывая ударные нагрузки, которые испытывает при слесарных работах эта часть конструкции, менее 4 мм брать нецелесообразно.
  • Швеллер или уголок – для рамы.
  • Многослойная фанера, ДСП, ОСВ или что-то подобное – для полок. Хотя некоторые можно сделать и металлическими. Как правило, они располагаются внизу и предназначаются для хранения массивных деталей или заготовок.

Рекомендации по изготовлению верстака

  • К низу всех ножек следует приварить «пятаки».
  • Сборка слесарного стола может вестись как сваркой, так и с помощью болтовых соединений. И у того, и другого способа есть как преимущества, так и минусы. Но из личного опыта автор рекомендует все-таки использовать сварочный аппарат. Во-первых, конструкция верстака получится намного надежнее. Во-вторых, мастер избавит себя от «удовольствия» долго и нудно сверлить толстый металл и постоянно заниматься заточкой сверл.
  • Даже при изготовлении двухтумбового стола целесообразно смонтировать подверстачье. Трактовка этого термина встречается разная. Автор подразумевает цельную металлическую полку, которая располагается в нижней части верстака, под столешницей, и служит не только для помещения на ней тяжелых предметов, но и для обеспечения большей устойчивости конструкции.

Давать какие-либо дополнительные рекомендации по порядку изготовлению верстака автор считает излишним. Объяснять мастеровитому человеку, как убирать окалину, стачивать углы, обрабатывать сварной шов и подобные элементарные вещи – только зря тратить время. Если понятен общий алгоритм действий, то собрать слесарный верстак своими руками – не проблема.

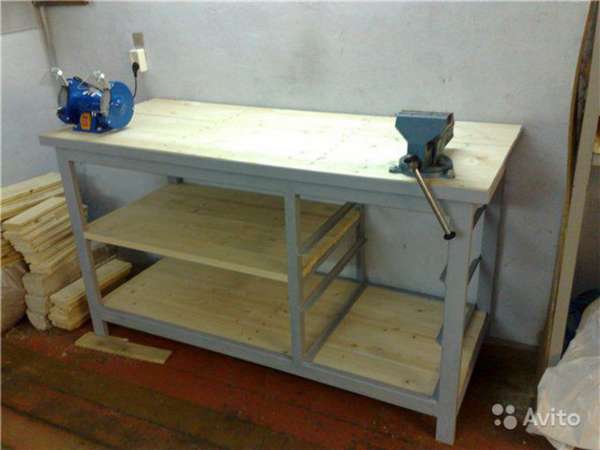

Деревянно-металлический верстак

Разберём, как сделать верстак слесарный с размерами 2,2 м * 0,75 м * 0,95 м и шестью выдвижными ящичками (по три с каждой стороны). Для работы, кроме инструментов и листов фанеры, понадобится труба профильная двухмиллиметровая с размерами 6 см * 4 см:

  • 3 штуки по 2,2 м для двух сторон столешницы и нижнего заднего ребра жёсткости верстака;
  • 6 штук по 0,75 м для двух других сторон столешницы (торцевых), а также для формирования каркаса для выдвигающихся ящиков;
  • 4 штуки по 0,95 м для ножек стола-верстака;
  • 5 штук по 0,7 м для сборки каркасов, предназначенных для ящичков, а также для перемычки (ножного упора).

Чтобы сделать верстак из дерева и металла, нужно начать со сборки основной конструкции. Для этого потребуется сварить будущую столешницу из двух длинных профтруб и двух 75-сантиметровых. На втором этапе к углам конструкции таким же образом крепятся четыре ножки (в этом примере они имеют длину 95 см). На следующем этапе нужно приварить третью длинную трубу внизу, в задней части изделия так, чтобы она находилась параллельно полу, на 25 сантиметров выше него.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

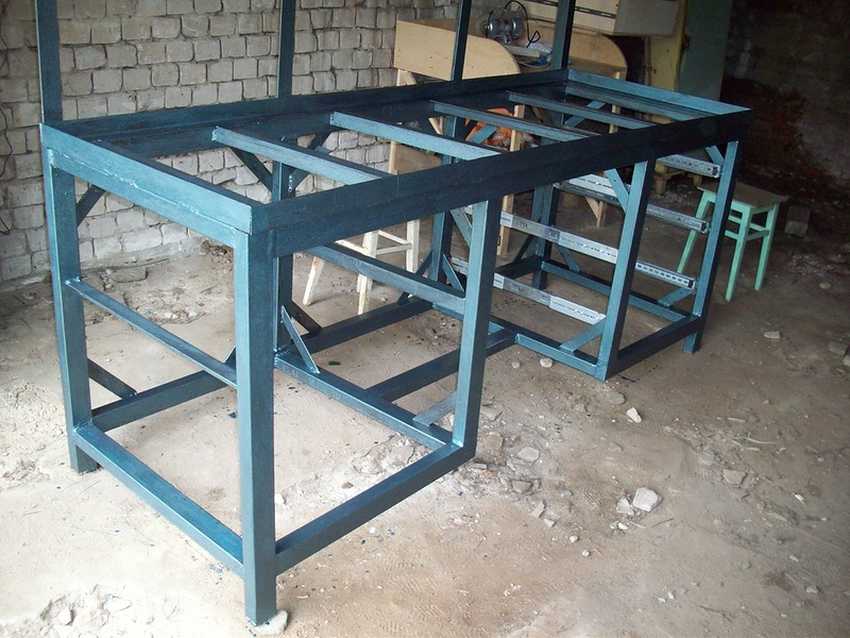

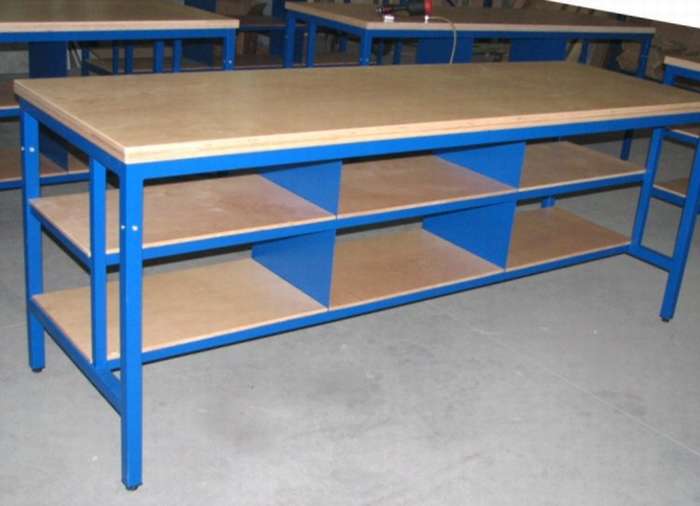

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Как сделать: инструкция

Рассмотрим порядок изготовления самодельного верстака для столярных работ по классической технологии. Изменения, внесенные в конструкцию, незначительны и предназначены упростить и ускорить процесс. Для удобства разделим его на этапы, которые надо описать подробнее.

Основание

Для изготовления основания создается рама из толстых планок. Иногда используют брус, полагая, что он значительно прочнее и надежнее.

Это ошибочная точка зрения, поскольку массив дерева склонен к короблению и растрескиванию.

Чем толще деталь, тем сильнее в ней внутренние напряжения и выше вероятность деформации. Для увеличения толщины рекомендуется использовать пачку, склеенную из двух или более досок, которые стабилизируют друг друга и компенсируют возможные изменения формы.

Для сборки понадобится нарезать 4 детали для ножек, 4 детали для верхних и нижних поперечин. Из них собирают 2 рамные конструкции. Соединение элементов проще всего выполнять вполдерева, когда на определенном участке одной детали снимается слой на половину толщины, и такое же действие выполняется на другой детали. Затем на полученные углубления наносится слой клея, детали соединяются, проверяется соблюдение прямого угла и выполняется стяжка струбцинами.

Подобным образом собирают 2 рамные конструкции, которые затем соединяют царгами. Они представляют собой две планки шириной не менее 100 мм. Соединять их с ножками можно как вполдерева, так и внакладку с помощью болтовых соединений. Основная задача — выдержать прямые углы и обеспечить параллельность всех деталей.

Столешница

Для изготовления столешницы понадобятся стяжки (ваймы) или струбцины с большим вылетом. Столешницу склеивают из планок шириной 70-90 мм (обычно разрезают вдоль обрезные доски), установленных на ребро. Рекомендуется предварительно обстрогать планки (отфуговать), чтобы склейка получилась максимально плотной, прочной и аккуратной.

Поскольку используются доски толщиной 50 мм, после острожки они будут немного тоньше — 46-48 мм. Для набора щита шириной 600 мм понадобится около 13 планок. Это немало, но прочная и неподвижная крышка не может быть создана из тонких досок.

Боковые (широкие) стороны планок покрывают клеевым слоем, прижимают друг к другу и стягивают ваймами или струбцинами. В идеале, после высыхания поверхности щитов следует обработать на стационарных строгальном и рейсмусном станках. Если такой возможности не имеется, поверхности строгают электрическим или ручным рубанком и обрабатывают шлифмашинкой. Необходимо стремиться к созданию максимально ровной плоскости.

Склеивать сразу широкий щит 600 мм не рекомендуется, правильнее изготовить две половинки по 300 мм и соединить их с технологическим зазором, позволяющим распиливать длинные детали прямо на столе. Соединяют щиты с помощью двух или трех планок, прикрепленных снизу крышки на шурупы. Толщина соединительных элементов должна обеспечивать неподвижность половинок, которая усиливается также при установке крышки на опоры (поперечины ножек).

Сборка основного каркаса, некоторые нюансы этой работы

Приступая к сборке основного каркаса, необходимо помнить об обязательном сохранении прямых углов. Несмотря на то, что при сварке используется тот же монтажный уголок, сразу проваривать шов ни в коем случае нельзя. Дело в том, что при остывании металл сжимается, а значит, сварочные швы не перекосят конструкцию. А посему, для начала, собираем раму на точечных прихватках.

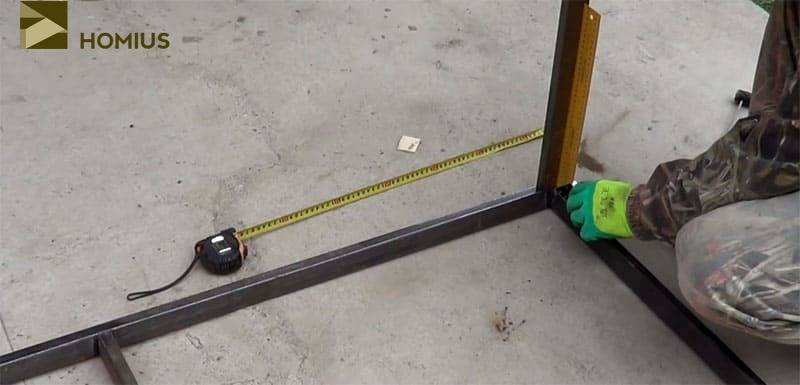

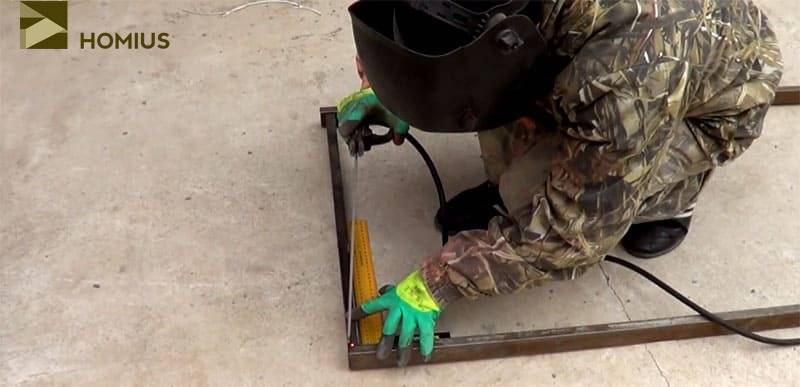

Прихватываем соединение основного каркаса точками

После того, как все 4 угла были прихвачены, я проверил диагонали, немного подправил углы и только после этого проварил швы по одному борту профильной трубы (более узкому). Далее, диагонали были снова промерены, остальные швы окончательно проварены. Посередине (поперёк рамы) была вставлена ещё одна перемычка для большей жёсткости.

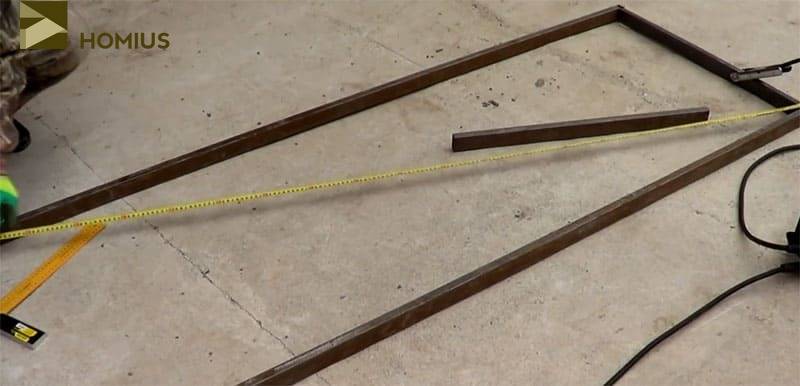

Обязательный промер диагоналей – их длина должна быть одинаковой

Финальным штрихом были зачищены все сварочные швы. Это делалось при помощи угловой шлифовальной машины с лепестковым диском. Для меня недопустимы неопрятные швы, да и приваривать ножки к неровной поверхности довольно неудобно. К тому же, моё владение сварочным аппаратом далеко от совершенства, а неровные края – это ещё одна опасность получить травму в мастерской, где и без того хватает подобных мест.

Все сварочные швы были тщательно отшлифованы

Привариваем ножки на основной каркас будущего верстака

Теперь нужно было приварить ножки к раме. Как и в предыдущем варианте, использовался монтажный уголок, а соединение изначально крепилось лишь на точечных прихватках. Лишь после того, как все 6 ножек встали на место, были вымерены диагонали, я проварил швы полностью. Здесь стоит отметить, что замеры нужно производить как по большим, так и по малым диагоналям, чтобы быть уверенным в точности и соответствии всех углов 90?.

Аккуратно прихватываем все 6 ножек стола, не забывая об использовании уголка

По окончании этой работы, столешница была перевёрнута – можно было оценить первоначальный результат. «Скелет» верстака готов, а значит можно приниматься за его дальнейшее «превращение из гусеницы в бабочку».

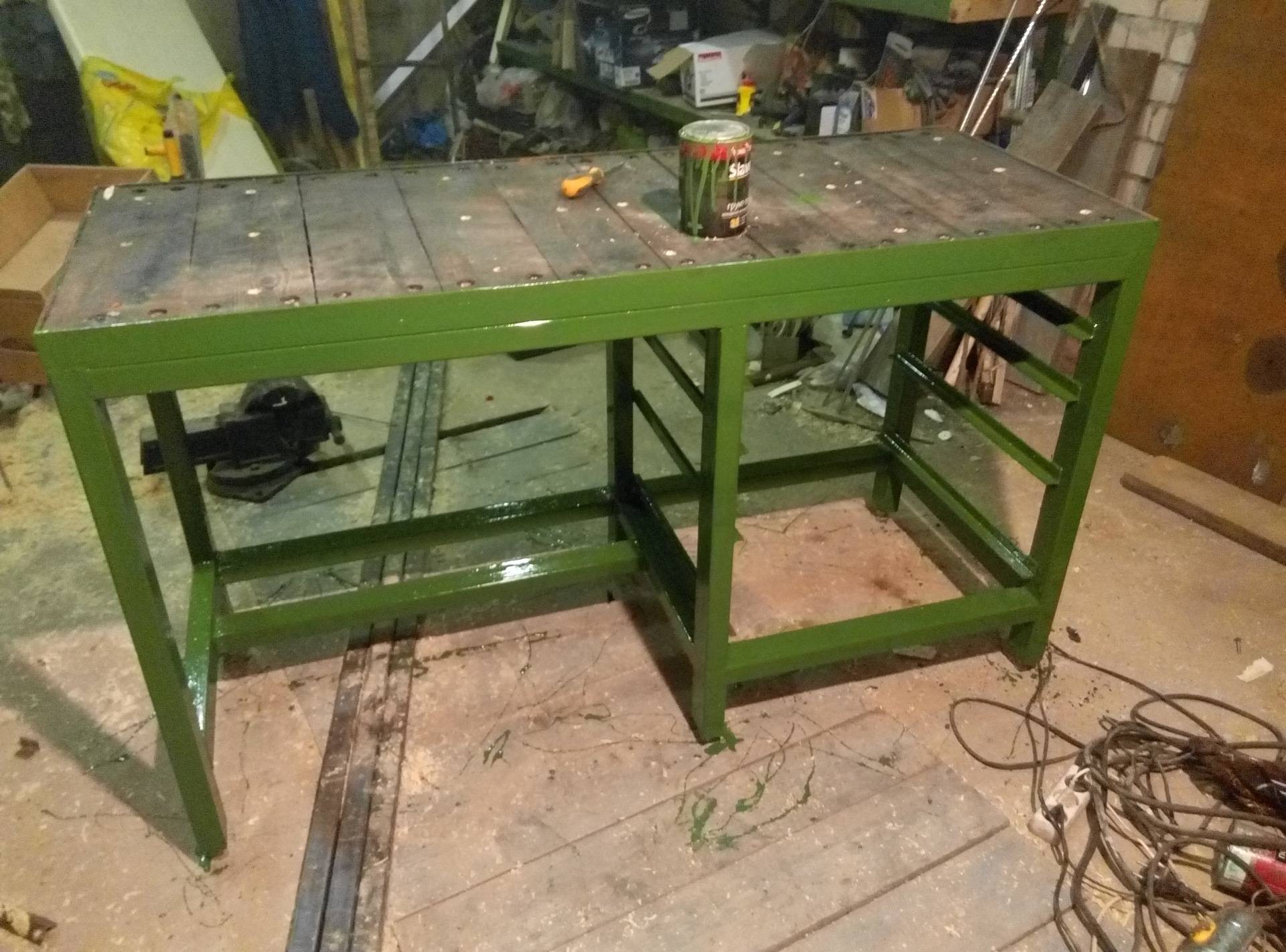

Главное сделано – остов столешницы верстака собран

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Особенности конструкции верстака

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:

  • Несущий элемент – рама с ножками. На ней держится все остальное.
  • Столешница. Представлена в виде толстой и мощной поверхности, выдерживающей удары молотка. Изготавливается из листового металла или толстой доски.
  • Тумбочка. Может быть одна или две и располагаются они по краям столешницы. Оснащают их полками, выдвижными ящиками или тем и другим. Хранятся в них обычно инструменты или запчасти небольшого размера.
  • Дополнительная полка. Монтируют ее под столешницей и применяется она чаще всего также для хранения различных приспособлений, инструментов и других необходимых вещей, которые могут понадобиться во время ремонтных работ.

Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Составные части приспособления

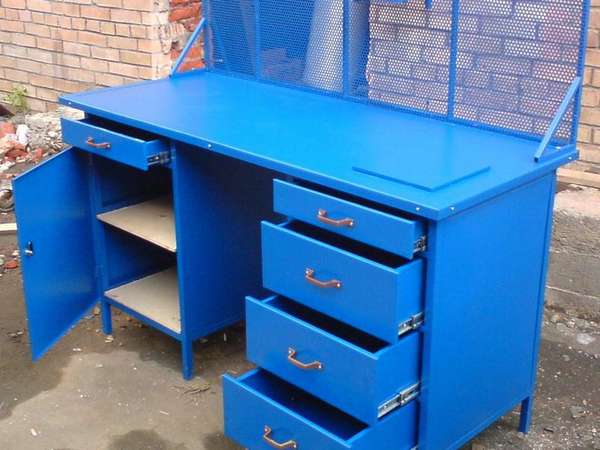

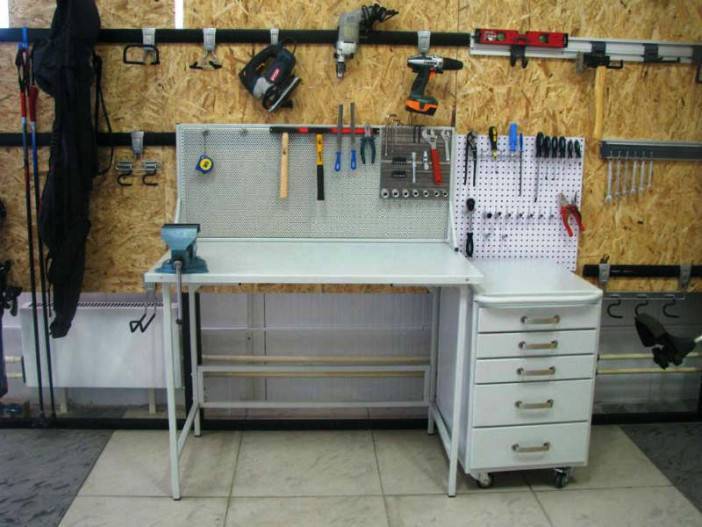

Хороший верстак слесарный — это стол с прочной металлической поверхностью. Дерево в качестве основного материала не допускается: оно легко марается машинным маслом или другими смазками. Поскольку на слесарном столе занимаются обработкой изделий из металла, поэтому в деревянной столешнице будет постоянно задерживаться стружка. Однако доски иногда применяют в комбинации со сталью или иным подобным материалом. Такое сочетание позволяет упростить и удешевить сборку, не сильно теряя в прочности.

Конструкция верстака для работ по металлу напоминает обычный письменный стол, в чём можете убедиться на фото. На столе также должны быть:

  1. Ящики и полочки для хранения оборудования и расходников (могут располагаться над столешницей или под ней, в тумбе или просто так).
  2. Силовой щит, чтобы подвешивать инструмент.
  3. Тиски.

Верстак из металла

Сам верстак должен стоять под крышей в мастерской, гараже или ином подобном помещении. Расположение частей в корпусе вам предстоит продумать заранее и отразить в чертеже, исходя из собственного удобства и размеров помещения. Комфортнее работать на верстаке большой площади. Но часто габариты мастерских ограничивают этот параметр.

Совет. Оптимальная высота стола — расстояние от пола до локтя опущенной руки.

Выбор и подготовка материалов

Сразу стоит оговориться, что далее будет рассматриваться только как сделать верстак из дерева

При его подборе нужно обратить внимание на качество: на дереве не должно быть никаких трещин или сучков. Для столешницы следует использовать дерево твёрдых пород. Толщина доски должна составлять самое меньшее 5 см, ведь ей придётся выдерживать немалые нагрузки

Поверхность столешницы из такого дерева, как липа или сосна, изнашиваться будет значительно быстрее

Толщина доски должна составлять самое меньшее 5 см, ведь ей придётся выдерживать немалые нагрузки. Поверхность столешницы из такого дерева, как липа или сосна, изнашиваться будет значительно быстрее.

После выбора дерева для столешницы и других деталей его следует подготовить. Доски шлифуются, выбирается пропитка, которая защитит дерево от гниения и насекомых. Обязательно, чтобы дерево было просушено – лучше всего, если это сделано в сухом и проветриваемом месте.

Верстак из дерева довольно прост, что и делает его предпочтительным выбором для изготовления своими руками, но имеет ряд недостатков:

  • не переносит высокие нагрузки;
  • не слишком долговечен;
  • подвержен возгоранию;
  • плохо подходит для работы по металлу;
  • впитывает масло и другие жидкие средства.

Деревянный верстак должен использоваться для простой работы по дереву, если же предполагаются высокие нагрузки и обработка сложных материалов, то лучше предпочесть металлический. Такой верстак будет очень долговечен, устойчив, позволит надёжно закрепить инструменты, за ним просто ухаживать. Но и сделать его куда сложнее, потому чаще всего, когда требуется металлический верстак, то просто приобретают готовый.

Изготовление простого верстака для гаража своими руками

Самым простым верстаком для домашней мастерской будет достаточно мощный стол с небольшим набором дополнительных функций: ящики, полочки т.п. для складирования инструмента и реманента.

Хорошо, если есть возможность его незначительной трансформации для выполнения работ по металлу или по дереву, но об этом – ниже.

Для создания такого верстака мы возьмем деревянные бруски 40х80 и вырежем 4 ножки: 2 шт. длиной 700 мм, 2 шт. длиной 750 мм и 2 нижние перемычки длиной 500 мм. Для 2-х верхних перемычек той же длины мы использовали имеющийся в хозяйстве брусок 40х100.

Он также пойдет для верхней обвязки основания нашего верстака спереди, с длиной 1400 мм по низу и 1600 мм по верху. А сзади мы используем обрезную доску 40х150х1600, но все длинномерные заготовки нам понадобятся позже.

Если у вас имеется инструмент для изготовления шиповых соединений, воспользуйтесь им, как это сделали мы.

Если нет, то изготовьте их вручную или можете соединить детали встык с использованием накладного металлического крепежа.

Соберите боковые стойки как показано на фото ниже.

После этого можно приступать к сборке всей станины.

Verstak-skladnoi-29

Verstak-skladnoi-30

Verstak-skladnoi-31

Центральная перемычка внутри станины, изготовленная из того же бруска 40х80, закрепленная на небольших деревянных кронштейнах 40х40х180, кроме упрочнения конструкции, выполняет функцию упора для двух тумбочек с ящиками от старых письменных столов, которые мы решили использовать в нашем верстаке.

Для рабочей поверхности верстака также мы использовали имеющуюся у нас ламинированную поверхность из ДВП. К передней кромке мы прикрутили на металлических пластинах доску, которая защитит ее край от вылущивания в процессе эксплуатации. Она же послужит основой для крепления небольших слесарных тисков со струбциной

Крепление рабочей поверхности к станине мы осуществили на металлических уголках и получили достаточно мощный верстак общего назначения для нашей домашней мастерской.

Конструкция верстака


Хороший верстак должен соединять в себе функциональность и компактность

Площадь большинства гаражей ограничена, поэтому выбор правильной конструкции верстака очень важен. Основным требованием является оптимальное сочетание функциональности и компактности. Стандартный размер гаражного бокса — 6х4 м. Если вычесть из этого площадь, занимаемую машиной, остаётся не так уж и много свободного пространства, которое необходимо использовать самым рациональным образом.

Существует множество вариантов конструкции верстака, но все они должны иметь:

  • Основную рабочую поверхность;
  • Одну или несколько тумб для хранения различных вещей и одновременно выполняющих функции опорных элементов;
  • Выдвижные ящики для хранения мелких деталей, крепежа или инструментов;
  • Щит для размещения наиболее используемых инструментов.

Важно также обеспечить наличие качественного освещения и розеток для подключения ручного электроинструмента. Рекомендуется располагать их в верхнем ярусе, чтобы провод не мешался под руками и не создавал опасных ситуаций

Заключительный этап сборки верстака

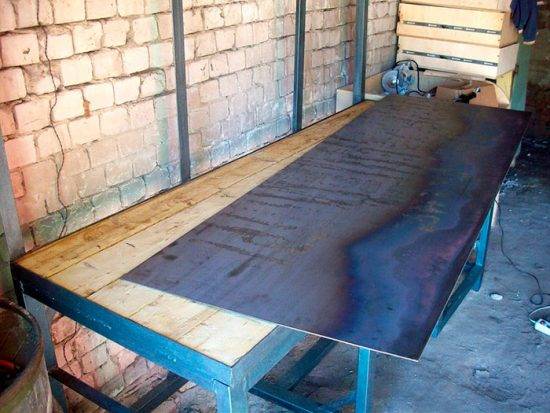

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов

Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Изготовление своими руками

За образец для самостоятельного изготовления можно взять стол с двумя боковыми тумбами. Такой стол имеет четыре опоры. На месте одной тумбы можно соорудить полки для легкого доступа, а с другой – установить выдвижные ящики, в которых легко хранить мелочевку. Для реализации всего проекта понадобится такой материал:

  • профильная труба с размером 6x4 см;
  • уголок 5x5 см;
  • листовой металл для столешницы.

Из профильной трубы необходимо заготовить горизонтальные балки. Их понадобится три или четыре штуки. Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Вертикальные стойки подбираются в согласии с собственным ростом, как было описано выше. Они изготавливаются из той же профилированной трубы, понадобится четыре штуки. Толщина стенки профилированной трубы ложна быть по меньшей мере 2 мм.

Дополнительно подготавливается десять заготовок для каркаса слесарного стола под полочки и выдвижные ящики. Можно руководствоваться размерами, которые приведены выше. Чтобы укрепить конструкцию понадобятся укосины, которые будут фиксироваться в углах. Из купленного уголка подготавливаются вертикальные стойки, на которые будет закреплен стенд для ручного инструмента. Таких стоек понадобится четыре штуки. Их высота обычно составляет 2 метра.

Обратите внимание! Для реализации всего проекта по сооружению верстака потребуется примерно 225 метров квадратной трубы. Уголка для стоек потребуется 8 метров, а шинки с толщиной в 4 мм и шириной в 40 мм, потребуется примерно 10 метров

Квадратная труба сама по себе не обладает требуемой жесткостью на излом. Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет просто уложить металлический лист, который будет выступать столешницей. Столешницу верстака необязательно изготавливать из толстого листового металла, т. к. его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, которые накрываются листовым металлом с меньшей толщиной. Такая конструкция лучше поглощает звук при ударах и имеет меньшую отдачу.

Совет! Дополнительно между доской и металлическим листом столешницы слесарного верстака можно уложить слой резины, который будет выступать амортизатором.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Любительский верстак, надежный, но излишне сложный, тяжелый и громоздкий

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.
