Основные виды
Несущая конструкция верстака должна выдерживать большие весовые нагрузки
Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.
Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:
- Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
- Деревянный брус.
Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.
Для столешницы можно использовать:
- Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
- Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
- Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.
Кроме того, существуют различные варианты формы верстака:
- Прямой;
- Угловой;
- С дополнительными элементами — стеллажами, верхним ярусом и т.д.
Угловой верстак
Существует различия и по типу функционала:
Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.
Столярный верстак
Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.
Слесарный верстак
Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.
Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),
Строение универсального верстака
Верстак, как и любая другая специализированная мебель, имеет несколько вариантов, отличающихся по форме, размерам, типу конструкции и назначению. Но традиционно модель верстака имеет несколько составных частей:
- Столешница должного размера.
- Подстолье, в котором предусмотрены отсеки для хранения инструмента, выдвижные ящики.
Непосредственно на самой столешнице располагаются тиски (струбцины), столярный инструмент, рубанки, станки для обработки древесины.
На поверхности верстака могут устанавливаться и другие типы инструментов, в зависимости от назначения конструкции, профессиональной занятости владельца мастерской или гаража.
Создание деревянного верстака в гараже своими руками: чертежи и технология
Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.
Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали
Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.
Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.
Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.
В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.
Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.
Как сделать верстак в гараже своими руками: распил материала и процесс сборки

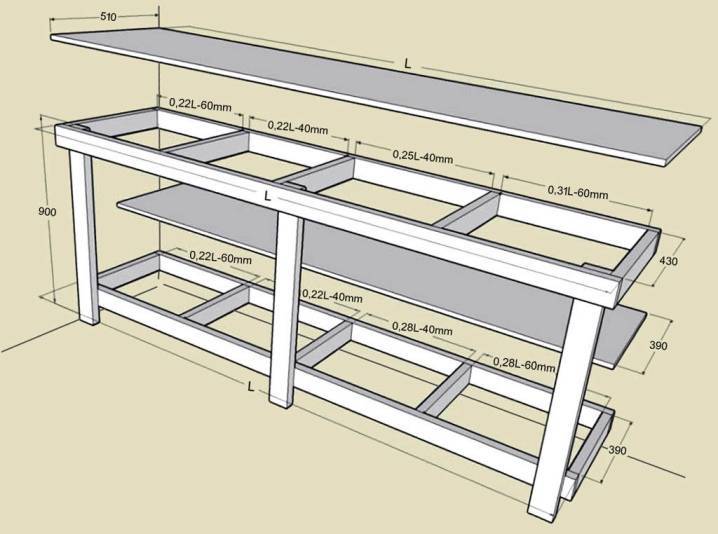

С учетом размеров, которые прописаны в чертежах, изготавливается каркасная часть стола. Для этого деревянный брус распиливается на несколько частей так, чтобы получились следующие детали:
- стойки для ножек (4 шт.);
- поперечные распорки (5 шт.);
- горизонтальные балки (4 шт.).
Если размер выбранного верстака не превышает 2 м, то для работы можно использовать брус сечением 7 см. Вертикальные стойки нужно распилить так, чтобы в результате получилась пара деталей размером 90 см и два элемента величиной 150 см каждый. Разница в размере обусловлена необходимостью установки экрана для инструмента, который будет фиксироваться на опорах.
После изготовления каркасной части верстака, из досок и листа фанеры выполняется сборка рабочей поверхности
Горизонтальные балки выступают в роли соединительных элементов между ножками стола. Опорные стойки в нижней части крепятся с помощью деталей длиной 150 см. Чтобы зафиксировать столешницу, потребуется брус длиной 2 м. Из оставшегося материала изготавливаются распорки размером 60 см. После этого все компоненты стола соединяются с помощью саморезов и стальных уголков.
Когда каркасная часть готова, выполняется сборка рабочей поверхности из досок и листа фанеры. Полученное полотно подгоняется под размеры верстака, выравнивается и обрабатывается столярным клеем. После полного высыхания оно крепко фиксируется на каркасе саморезами.
Каркас стола
Раскроить заготовки следует до начала сварочных работ. При изготовлении каркаса вам не обойтись без помощника. Есть правда народный способ – забить ножки в грунт для фиксации, и затем при помощи угловых струбцин приваривать горизонталь.
Однако покрытие в гаражном кооперативе может быть асфальтовым, да и заносить самодельный верстак в помещение, в одиночку не получится. Подготовленные детали каркаса маркируются малярным скотчем с указанием места (по чертежу) и стороны (верх, низ, лево-право).
СОВЕТ! Окончательную сборку (сварку) разумнее проводить либо в самом гараже, либо в максимальной близости к нему.
Каркас верстака из трубы 50х30х1,5
Заносим каркас в помещение, примеряем по месту. Если задняя стенка (под инструмент) будет единым целым с верстаком – навариваем направляющие.
Привариваем направляющие
Сверху на плоскость предполагаемого стола, по контуру навариваем уголок под укладку основы стола. Данная конструкция предполагает т.н. сэндвичевую конструкцию – доска + стальной лист.
Устанавливаем готовый каркас
ВАЖНО! Все сварные стыки усиливаем уголком или стальной полосой. Можно приварить косынки, кому как сподручнее.. Усиливаем соединение раскосами
Усиливаем соединение раскосами
Главное – усилить все 90° соединения. При этом не забываем про установку выдвижных ящиков. Им ничего не должно мешать при выдвижении.
Верстак без облицовки в сборе
На этом этапе верстак должен занимать окончательное место, поскольку дальше он будет становиться все тяжелее. Изготавливаем ящики. Их размеры абсолютно индивидуальны, все зависит от предполагаемого наполнения.
Делаем внутренние ящики
Крепим направляющие для ящиков. Зачищаем от коррозии и красим конструкцию.
Красим корпус верстака
Набираем столешницу из досок. Напоминать о том, что материал должен быть сухим – нет смысла. Иначе выгнутая пропеллером доска может покоробить даже стальную раму верстака.
Собираем столешницу из досок толщиной 40 мм.
Шлифуем поверхность при помощи УШМ. Доски крепятся к раме снизу, при помощи саморезов.
Шлифуем столешницу с помощью болгарки и лепестковым шлифовальным кругом
Обязательно пропитываем дерево антисептиком и противопожарной пропиткой. Сверху укладываем заранее раскроенный стальной лист, не забыв обработать тыльную сторону антикоррозийным раствором.
Кладем на стол металлический лист S=5 мм
Столешница крепится к доскам шурупами с потайной головкой. Отверстия, понятное дело – зенкуются. Покрываем лицевую сторону листа антикоррозийкой.
ВАЖНО! Не рекомендуется красить стальное зеркало верстака. Иначе краска, которая непременно будет отбиваться с поверхности, обязательно попадет внутрь обрабатываемой детали при ремонте.. Окрашиваем столешницу
Окрашиваем столешницу
Устанавливаем полки. На столешницу крепим необходимое оборудование: тиски, точильный станок и прочее.
Делаем полочки
Крепим вертикальную стенку для размещения инструмента.
Вертикальная стенка для инструмента
Стол готов. На вертикальной стенке постепенно устанавливаем кронштейны и подвесы для различного инструмента.

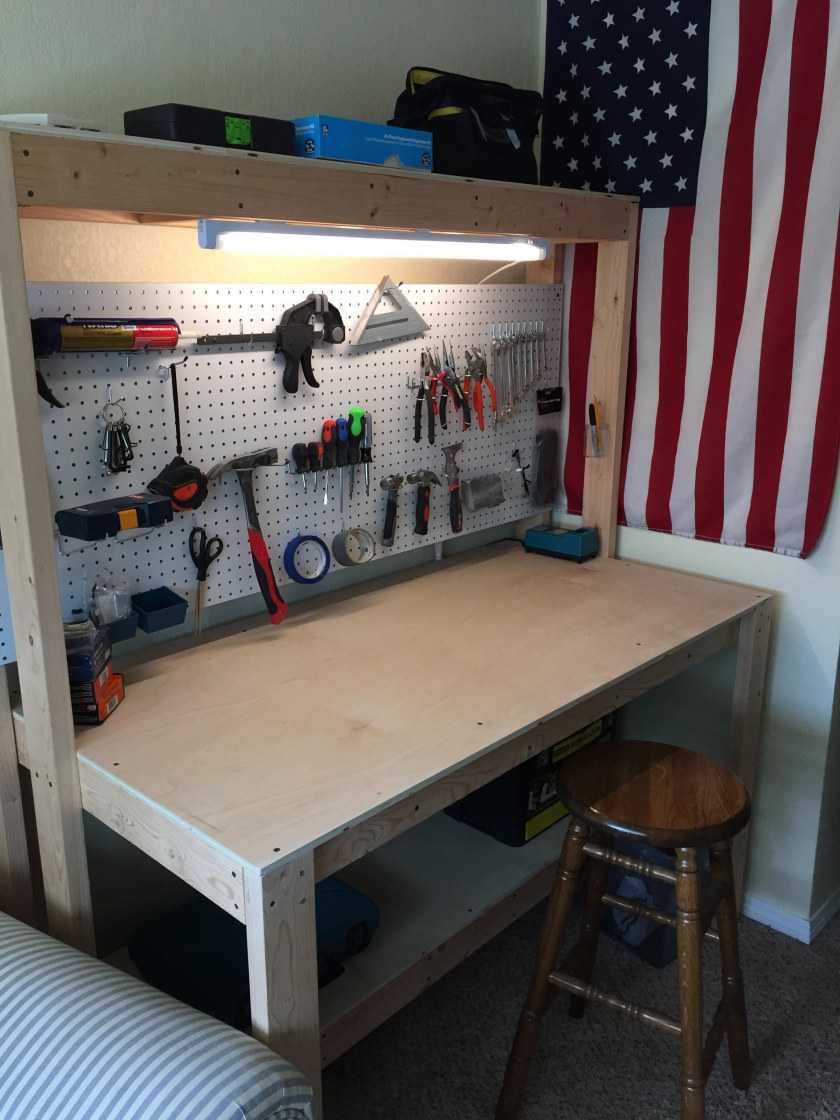

Готовый верстак в гараже собранный своими руками из доступных материалов
Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками. Компромисс по всем составляющим: изделие прочное, сделано из доступных материалов и занимает немного места.
Верстак своими руками: как сделать слесарный и столярный стол. Обзор лучших идей и 80 фото различных моделей
Хороший верстак в гараже позволяет сделать различные виды работ по металлу и дереву за короткий промежуток времени. Здесь хранятся различные инструменты и мелкие детали. Простым языком, он представляет собой специальный стол, на котором можно делать токарные и слесарные изделия.
Помимо столешницы, здесь могут присутствовать многослойные конструкции полок и подвесных емкостей для хранения гвоздей, шурупов и гаек.
Сделать универсальный верстак достаточно просто. Главное в этом деле, подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать очередность каждого действия.
Самостоятельное изготовление подобного сооружения позволит сэкономить приличную сумму. Помимо этого, индивидуальный проект помогает сделать конструкцию исходя из параметров вашего помещения.
Разновидности верстака
Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:
Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.
Помимо этого, использование смазочных материалов может оставить следы на деревянной поверхности. Железное основание не требует особого ухода.
Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.
Что входит в конструкцию верстака?
Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие. Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов
Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.
Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.
Как сделать верстак своими руками?
Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.
Для этого понадобятся:
- ножовка;
- шуруповёрт или набор отверток разного диаметра;
- столярный угольник;
- уровень;
- болты;
- гайки;
- саморезы;
- подробный чертеж изделия;
- гаечный ключ.
Из материалов необходимо подготовить:
бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм
В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки; листы фанеры толщиной 30 мм; доски для каркаса
Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:
Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.
Посередине устанавливают распорную планку. В дальнейшем она сократит сопротивление готового изделия в ходе рабочего процесса понадобится небольшая деревянная доска.
Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.
Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.
Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.
Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.
Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.
Подготовка
Подготовительные работы начинаются с ревизии имеющегося свободного места в гараже. Необходимо обеспечить проход людей к машине, открытие дверей самого авто, чтобы они не натыкались на верстак. Когда гараж недостаточно широк по габаритам и места хватает впритык, чтобы завести (или вывести) машину и сесть в неё (с одной или обеих сторон), то подумайте, возможно, верстак понадобится под машиной (в ремонтной канаве). В последнем случае он должен быть:
- откатным и/или складным, чтобы подступиться к месту ремонта, отодвинув его в любую из сторон;
- вдвое уже, чем сама канава.
Определившись с местом размещения, выберите схему построения вашего универсального ремонтного стола. Имеются десятки готовых чертежей верстаков. Если вы дружите с черчением и построением эскизов, мало-мальски умеете проектировать, просчитывая возможные неудачные моменты и вероятные ходы, то это ваш способ.
Чертежи и размеры

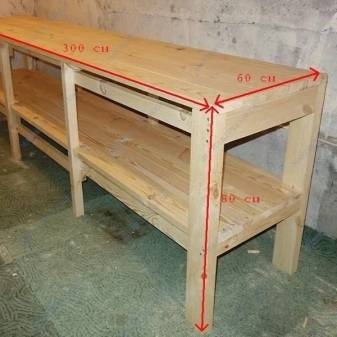

Высококачественный гаражный верстак начинается с габаритов – площади и объёма пространства, отводимого под него. Чертёж верстака опирается на следующие моменты:
- Высота расположения столешницы – расстояние от пола до согнутых локтей мастера, работающего стоя.
- Длина – чаще всего не более 2 м, но для сбора длинных конструкций (относящихся или не относящихся к автомобилю) может понадобиться и все 3-4 м.
- Ширина – не более 1 метра.
- Длина и ширина рамы верстака (включая так называемое подверстачье, или полка для ящиков либо без них) с учётом ножек на 5-10 см меньше соответствующих размеров лежащей на ней столешницы. Но можно уравнять эти габариты – так и делают, когда в металлическую основу закладываются доски, а сверху крепится стальной лист.
- Ножки изготавливаются с учётом габаритов рамы верстака. Идеально, если они впишутся в её длину и ширину, не выпирая по углам. Высота ножек – расстояние до согнутых локтей рабочего, трудящегося стоя, минус толщина столешницы (не менее 3 см).
- Подвесные полки (с ящиками или без них) устанавливаются на вторичных перекладинах под столешницей, расстояние до них – не меньше 60 см от пола. Чаще всего ящики располагаются в один ряд.
Столярные верстаки изготавливаются преимущественно из дерева – металлическими в них являются шпильки, саморезы, гвозди, мебельные уголки, а также элементы тисков – ходовой винт и его стопорные и ходовые гайки, возможно, втулка с шарикоподшипником.
Универсальный верстак обязательно содержит стальную столешницу, раму и ножки – тогда он выдержит вес деталей и конструкций в сотни килограммов, чего не скажешь о сборке деревянных изделий. На нём легко разместить слесарные тиски, пильный и сверлильный станки, оборудовать сварочный пост. Сам стол может быть угловым, навесным, откидным, но вряд ли откатным.
Инструменты и материалы
Необходимый инструментарий для мастера, которому срочно понадобился верстак, включает в себя:
- сварочный аппарат (лучше всего подойдёт инверторный с рабочим током не более 300 ампер), электроды на 2,5, 3 и 4 мм, защитная каска с затемнённым стеклом;
- строительный уровень;
- дрель или перфоратор с переходником под обычные свёрла, набор свёрл по металлу;
- болгарка с отрезным (по металлу) и шлифовальным дисками;
- линейка рулеточного типа на 3 м;
- электролобзик с набором пильных полотен по дереву;
- шуруповёрт (при его отсутствии – универсальная отвёртка с набором шлицевых, крестовых и шестигранных насадок).
В качестве расходных материалов подходят следующие:
- профильная труба 60*40 мм (толщина стенок – не менее 2 мм, общая длина – от 24 м);
- полоса стали 4*4 мм, длина полосы – порядка 8 м;
- листовая сталь с толщиной листа не менее 2 мм;
- фанера толщиной не менее 1,5 см (меньшую использовать нежелательно – жёсткость её стенок окажется недостаточной);
- саморезы толщиной не менее 5 мм;
- шпилька размером не менее М12, гайки и шайбы (гроверные, обычные увеличенные) под неё;
- уголковый профиль 50*50 и 40*40 мм (толщина стали – не менее 4 мм);
- доски из натуральной древесины толщиной не менее 5 см;
- грунт-эмаль по ржавчине и краска по дереву.
Монтаж слесарных тисков на верстак
Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.
Что такое верстак
Верстак – это основа основ всех слесарных работ. Считается, что родиной верстака является Германия. Он представляет собой мультифункциональный стол под выполнение слесарных, электрических, технических работ и обработки металла или дерева. Он оснащён большим количеством стеллажей, шкафчиков и полочек.
Схема размещения верстака.
На нем устанавливаются тиски и другой инструмент, необходимый для работы. В ходе работы можно использовать и любой другой электроинструмент. Также часто предусматриваются места и крепления чертежей и другой технологической документации.
Среди прочих его достоинств, хочется отметить функциональность, прочность и надежность. Верстак способен выдерживать огромные нагрузки и оставаться после этого целым и неповрежденным. Это не просто стол, а целая мини мастерская с возможностью хранения инструмента, деталей и заготовок.
Чем больше полочек, шкафчиков и ящиков, тем функциональнее конструкция, и тем легче на нем работается.
Если верстак одноместный, то его габариты должны соответствовать следующим параметрам: высота 0,8-0,9 м, ширина 0,7-0,8 м, длина 1,2-1,5 м. Более удобной будет конструкция и регулируемой высотой 50-250 мм. Если верстак двухместный/многоместный, он увеличен в длину.
Верстак послужит хорошим помощником любому мастеру и гараж, в где он располагается, уже можно считать настоящей мастерской.
Это интересно: Твердосплавные пластины — преимущества, классификация
Большой стол верстак универсальный ДЛЯ ВСЕХ ВИДОВ ИНСТРУМЕНТА своими руками
Вы интересуетесь всеми областями технологий и часто будете заниматься электроникой, деревообработкой, механикой, 3D-печатью или фрезерованием, то этот столярный верстак для Вас!
Универсальный верстак предназначен как для столярных, так и для слесарных работ, позволяя перейти от одного вида работ к другому за считанные секунды, благодаря быстрой смене инструмента.
Из деревянного бруса собирается каркас стола:

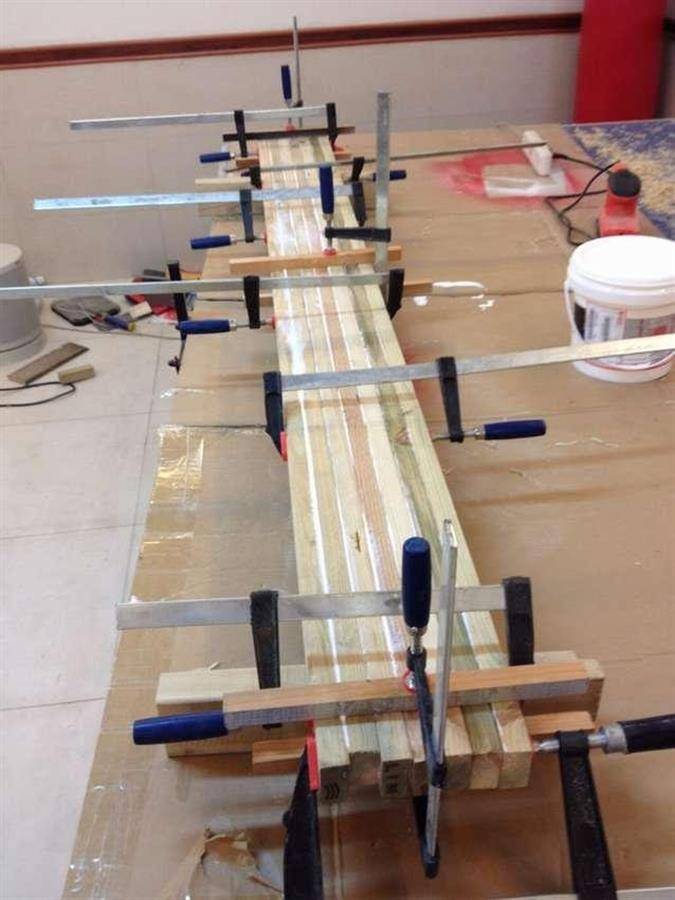

Деревянные рейки смазываются столярным клеем и до его высыхания зажимаются в струбцины:
Склеенные рейки подвергаются шлифовке:
Столешница из склеенных и отшлифованных реек крепится к основанию:
Устанавливаются выдвижные ящики и станки:
Источник фото: http://www.instructables.com/id/The-Universal-Multipurpose-Workbench/
Читать полностью (ссылка)
Сборка каркаса
Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.
Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.
Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.
