Вертикальная планировка участка: тонкости и особенности

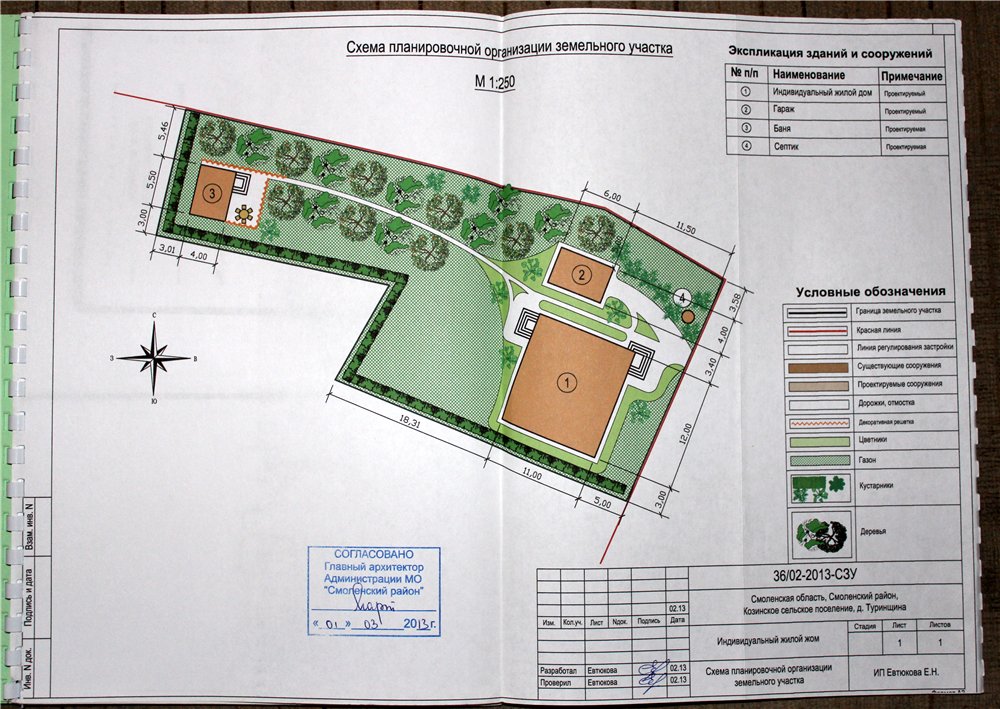

Образец схемы планировочной организации земельного участка своими руками

Чтобы подготовленная самостоятельно схема ПОЗУ была согласованна властями, и вы получили разрешение на строительство, нужно, чтобы документ включал в себя исчерпывающие сведения и соответствовал требованиям законодательства. Вот пример того, как должна выглядеть схема СПОЗУ.

Пошагово это выглядит так:

  1. перенести из ГПЗУ или топографического плана зону застройки, при необходимости изменив масштаб на 1:500;
  2. начертить на схеме имеющиеся объекты строительства;
  3. будущие постройки нанести на схему пунктиром;
  4. в текстовой части дать пояснения к схеме;
  5. указать необходимые сведения технического характера.

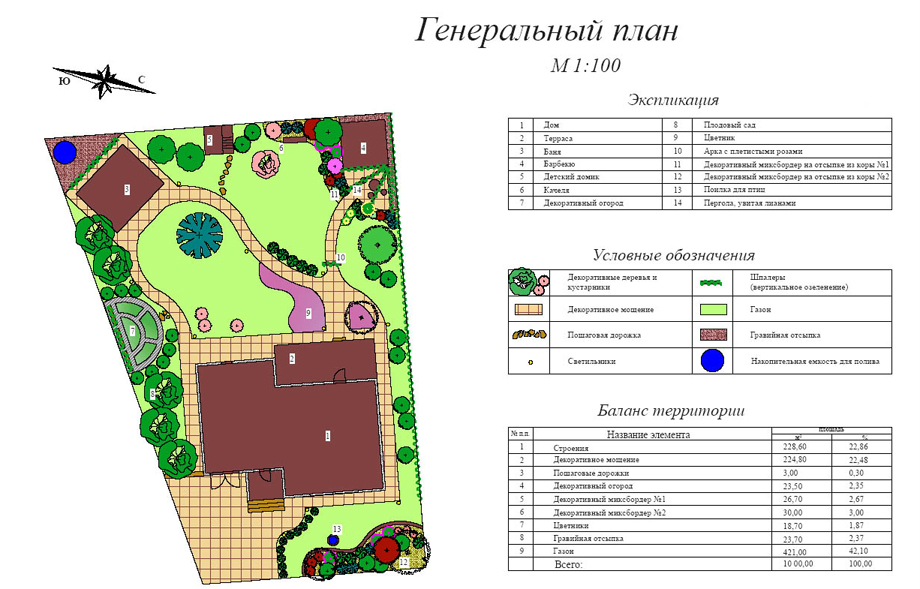

Правильное зонирование территории дачного участка

Чтобы правильно распределить территорию участка и сделать каждую зону удобной и функциональной, ландшафтному архитектору следует исходить из пожеланий владельцев.

За основу зонирования берется фактор использования. Если предполагается выращивание садовых культур, то для хозяйственной и садовой зон отводится 80-85% полезной площади. Если усадьба станет преимущественно местом, где хозяева планируют регулярно принимать гостей, то на обустройство комфортной зоны отдыха выделяют 20-25% площади участка.

Место, где приятно собраться всей семьей и принять гостейИсточник paradiserestored.com

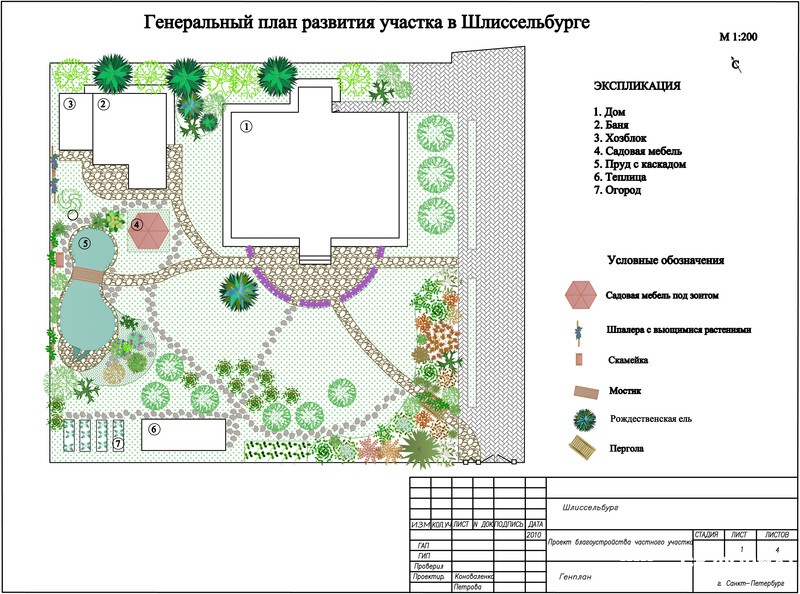

Дизайн-проект участка включает детали озеленения и благоустройства, которые помогут подчеркнуть красоту и достоинства каждой зоны:

  • живые изгороди, газоны, декоративные решения из цветов и кустарников, цветники;
  • пруды, фонтаны и ручьи;
  • дорожки;
  • декоративные изгороди, садовые лестницы и подпорные стенки (особенно на участках со сложным рельефом), камин.

Эффектным дополнением считаются малые архитектурные формы (МАФы):

  • парковая скульптура;
  • беседки, навесы и трельяжи;
  • декоративные мостики и стенки;
  • садово-парковая мебель;
  • светильники и фонари.

Вертикальная планировка земельного участка в Спб и Москве

Вертикальная планировка участка – это инженерная подготовка  по искусственному изменению существующего рельефа местности путем срезки и подсыпки грунта, смягчения уклонов с целью оптимального приспособления участка застройки для строительства коттеджа.

Финские архитекторы бережно относятся к окружающей природе и разрабатывают свои проекты домов в рамках концепции гармонии человека и существующего ландшафта, поэтому они предлагают выравнивать участки только в случаях крайней необходимости.

Участок для застройки может быть:

  1. Ровным;
  2. C небольшим уклоном и с перепадом высот в границах пятна застройки <=0,5м.
  3. Со значительным уклоном и с перепадом высот — 0,5-1м.
  4. С крутым склоном и с перепадом высот >=1м.

Вертикальная планировка участка застройки производится для всех участков — как с уклоном, так и без него.

Преимущества выполнения вертикальной планировки:

  1. Увеличение несущей способности грунта в основании фундамента.
  2. Уменьшение пучинистости грунта под фундаментом.
  3. Создание или улучшение условий для дренирования и отвода дождевых, талых и грунтовых вод от фундамента.
  4. Создание условия для повышения всей поверхности участка вокруг дома как  для завоза плодородного грунта при благоустройстве, так и для визуального поднятия участка и дома относительно дороги, соседних участков. Чтобы не было эффекта «дом в яме».
  5. Исключение необходимости вывозить грунт из котлована, который можно распланировать по участку вокруг дома.

На участке дом желательно размещать в самой высокой его части. При определении посадки дома выбирается условный ноль, которым может быть поверхность главной дороги или уровень соседского участка. Далее с помощью геодезических измерений рассчитывается глубина посадки дома и его нулевая отметка, за которую берется верхний уровень отмостки в месте примыкания к цокольной части дома.

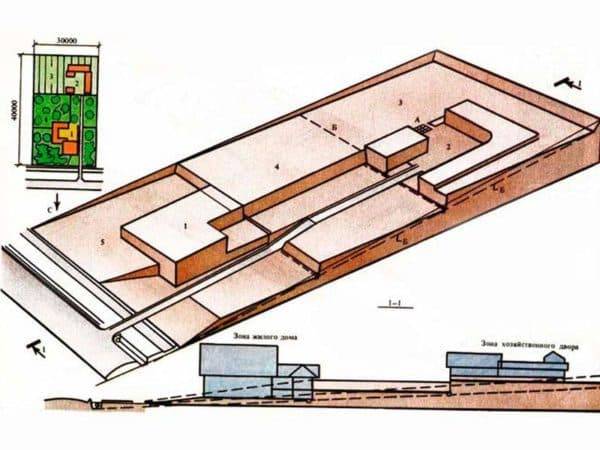

Вертикальная планировка участка пример

  1. Вертикальная планировка ровного участка

    • Непосредственно отмостка вокруг дома шириной 1м и с уклоном 3см/м. Больше уклон формировать не рекомендуется, т.к. в противном случае отмостка будет некомфортной для ходьбы по ней, а в зимнее время она будет скользкой и травмоопасной. Для комфортного перемещения по отмостке внутренние углы рекомендуется срезать под углом 45.
    • Зона для разгона воды шириной 2м и уклоном 2см/м. Не рекомендуем делать уклон больше, т.к. иначе будет вымываться плодородный слой.
    • Зона разуклонки шириной 5м и с уклоном 1см/м.
    • Затем следует зона сброса воды – в канаву, водоем, дренажные колодцы или тоннели. Уклон формируется в среднем от 1 до 5см/м.
  2. Вертикальная планировка участка с уклоном (3-4см/м)

    • Непосредственно отмостка вокруг дома шириной 1м и с уклоном 3см/м.
    • Разуклонка для участка на склоне не выполняется, т.к. существует естественный уклон. Формируем согласно схеме только зону разгона справа и слева шириной 2м и с уклоном 2см/м, а сверху создаем зону контруклона шириной 5м с уклоном 2см/м. При этом контруклон формируем не строго вверх, а под углом 45 влево и вправо от оси фундамента. Дополнительно срезаем углы под 45 для лучшего отвода воды. В самой низкой части контруклона устанавливается глубинный перехватывающий дренаж. По границе с верхним соседом рекомендуется делать либо подпорную стенку с отсечным дренажом, либо холм из водонепроницаемого грунта (глина, суглинок).
    • Далее следует зона сброса воды – в канаву, водоем, дренажные колодцы или тоннели. Уклон формируется в среднем от 1 до 5см/м.

Особенности

Грамотно «посадить» дом и распланировать территорию можно, если:

  • разместить котлованы, траншеи, капитальные основания и насыпные подушки над грунтовыми водами;
  • организовать вывод ливневых осадков и паводков за границы землевладения на безопасное расстояние;
  • поднять стены и даже цоколь над уровнем снегового покрова, чтобы они минимально увлажнялись зимой и в начале весны.

Вертикальная планировка участка начинается с геодезической съемки всей территории. В некоторых случаях ее можно заменить определением реального перепада высот. Непременно оценивается то, насколько высоко стоят грунтовые воды, как сильно вспучивается грунт под действием мороза.

Чаще всего строительные площадки повышают
, засыпая их полностью добавочным слоем грунта или создавая локальную насыпь.

Но если это требование противоречит другим техническим моментам (например, необходимо построить очень тяжелый дом, или верхний слой почвы склонен к подвижкам) – придется искать компромисс и обращаться к профессионалам.

Геодезическую съемку своими силами вы вряд ли проведете, нужна будет помощь специалистов. А вот определить перепады высот в целом на строительной площадке и в углах будущего фундамента можно и самостоятельно. Использовать можно не только нивелиры, но и лазерные либо гидравлические уровни.

Всегда добивайтесь от исполнителей, чтобы в проект были занесены точные сведения о виде почвы и ее пригодности для строительства
, об уровне подземных вод и выраженности морозного поднятия земли. На основе всех этих данных делается вывод о том, насколько сильно поверхность отклонена от идеальной горизонтали.

Вне зависимости от того, насколько велик уклон, стоит использовать насыпь, потому что это помогает увеличить допустимую нагрузку, создаваемую домом и хозяйственными постройками.

Возведение зданий поверх насыпей привлекательно и сокращением промерзающих слоев, уменьшением негативного воздействия подвижек грунта на фундамент под влиянием холода. Одновременно улучшается эвакуация дождевой и талой воды со строительной площадки, все необходимые работы могут быть выполнены в максимально сухих условиях.

Ровный участок

Вертикальная планировка земельного участка в таком случае особенно важна. Как показывает практика, самые ровные территории размещаются в низинах, и вследствие высокого уровня грунтовых вод и постоянного скопления стоков они быстро заболачиваются.

Выходом из ситуации оказывается невысокая насыпь – 20-50 см
, для создания которой можно применять все грунты без органических частиц. Обязательно формируют подушку из песка и гравия, послойно уплотняя ее.

Участок с уклоном

Когда перепад высоты в пределах будущего фундамента составляет не более 100 см, целесообразно делать отсыпки для выравнивания, при этом подошвы всех долей основания должны оказаться на одной линии по горизонтали с небольшим отклонением.

Если величина уклона менее 0,41 м, нужно выравнивать всю площадку до горизонтального уровня, причем надземная доля цоколей оказывается строго на одной высоте на всем своем протяжении.

Когда естественный грунт имеет перепад высоты свыше 40, но меньше 100 см, не надо отсыпать новые порции земли в горизонт. Куда лучше ограничиться искусственным понижением этих неровностей.

К примеру, на нижнем участке склона формируется фундамент ленточного типа, а подошва приподнимается над природным грунтом с помощью насыпи. На возвышенной части склонов роется траншея, куда отсыпается подушка на строго одинаковом уровне. Узнать ее необходимые параметры поможет точный расчет.

Если участок без уклона

Обычно если участок очень ровный и там много грунтовых вод, то он расположен в заболоченной местности или какой-нибудь низине. Обычно в таких случаях нет необходимости в тщательной планировке стока дождевых вод и паводков.

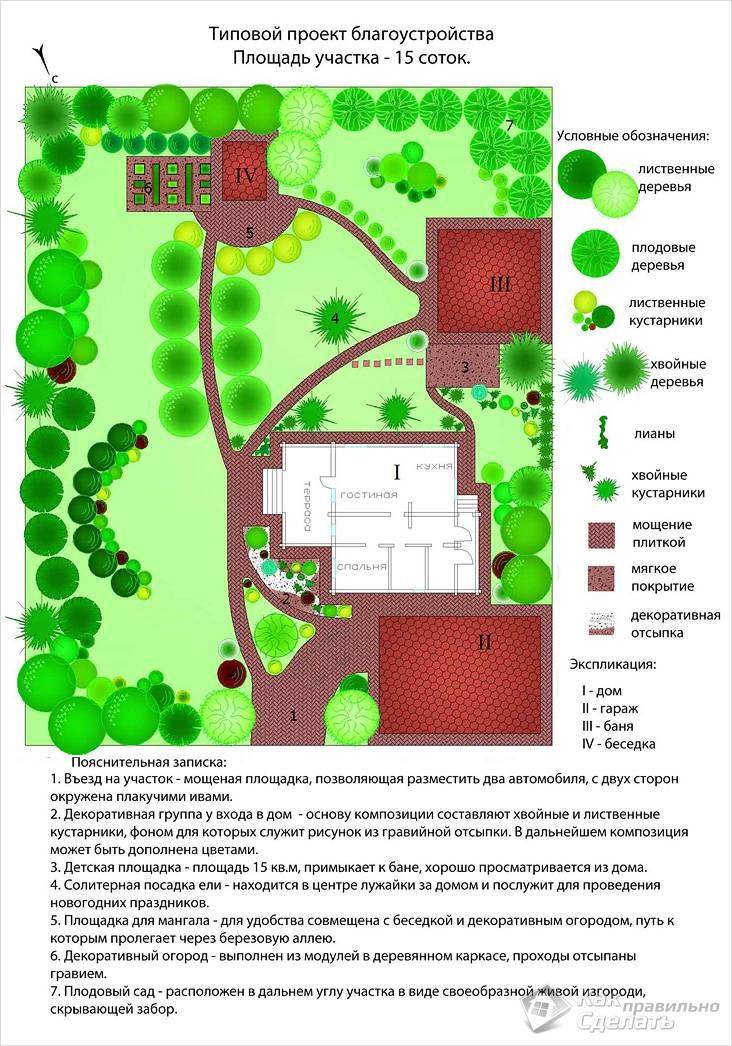

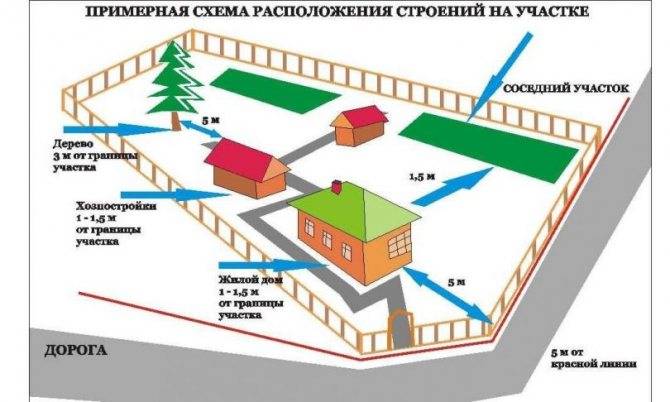

Схематическое расположение дома, сада и хозяйственных построек

В этих случаях нужно тщательно спланировать мелкозаглубленный или незаглубленный фундамент и грунтовую насыпь. Ее толщина должна быть от 0,2 до 0,5 м. Для этого используют разные грунты, но которые не содержат торф или растительность. В траншеях и подушке используют песчаные смеси с послойной трамбовкой.

В любом случае насыпь имеет только преимущество и ее используют не только в болотистых местностях.

В общем случае, вертикальная планировка – это изменение рельефа местности срезкой или подсыпкой грунта для последующего строительства и эксплуатации объекта

Одной из затратных, но в то же время первых и необходимых статей расхода при выполнении работ по благоустройству, является планировка территории.

Для осуществления грамотной планировки, требуется немало времени, применение техники, а так же бригаду рабочих, участвующих в этом процессе.

В чем же заключается само понятие планировки территории и почему его так часто путают с планом участка, ошибочно называя функциональное зонирование планировкой.

Нужно иметь в виду, что предложение распланировать участок и выполнить планировку территории – это не одно и то же.

Вертикальная планировка

– проводится в обязательном порядке, если необходимы значительные перемещения грунта, в целях выравнивания территории, подсыпки земли, с учетом дренажа, при строительстве подпорных стенок, после выкопки корыта под водоемы. Вертикальная планировка необходима для обеспечения отвода излишков поверхностных вод, для комфортного движения по дорожкам, а так же обеспечения условий для произростания деревьев и кустарников. В задачи вертикальной планировки входит организация рельефа на пересеченной местности с помощью устройства лестниц, подпорных стенок, откосов и террас. При организации рельефа территории необходимо стремиться к минимальному объему земляных работ, сохраняя растительный грунт и соблюдая основные требования: создавать площадки, которые соответствуют требованиям функциональных зон и организовывать отвод с участка паводковых и ливневых вод; обеспечивать отвод ливневых вод от зданий и сооружений, то есть снижение уровня грунтовых вод; не осуществлять отвод ливневых вод с участка через зону жилого дома; изолировать отвод ливневых вод с хозяйственного двора от остальных стоков. Так же вертикальная планировка может быть выполнена в соответствии с проектом, по желанию заказчика, если на относительно ровном участке, необходим выраженный рельеф, с устройством холмов, склонов, альпинариев, водных каскадов и т.д. Чаще всего заказчик предпочитает использовать существующий неровный рельеф с минимальными перемещениями. В этом случае, возможно заложить необходимое количество подпорных стенок, а основную территорию разбить на склоны и холмы.

Горизонтальная планировка

Это перемещние земляных масс по территории, осуществляется после вертикальной планировки (если таковая проводилась).

Стоимость работ по вертикальной планировке и обратной засыпке обсуждается в каждом конкретном случае отдельно и зависит от сложности, объёма, сроков, месторасположения объекта и количества задействуемой техники.

СУЩНОСТЬ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

Вертикальная планировка — важный элемент инженерной подготовки территории. Ее назначение — привести естественный рельеф в состояние, соответствующее наиболее благоприятным условиям для общего планировочного решения. При строительстве и реконструкции населенных мест с помощью вертикальной планировки сооружают уличную сеть в соответствии с требованиями городского транспорта, обеспечивают нормальный отвод поверхностных вод с территорий города

Она имеет важное значение в создании необходимых условий для застройки микрорайонных территорий, решает частные задачи по высотному расположению частей города, отдельных зданий и сооружений

Вертикальная планировка городских территорий — это изменение естественного рельефа местности путем срезки и подсыпки грунта, смягчения уклонов и т. д. применительно к требованиям планировки и застройки городов. При помощи вертикальной планировки рельеф приспосабливается для строительства города, комплекса сооружений или отдельного объекта. Мероприятия по вертикальной планировке в значительной мере зависят от рельефа. Для целей градостроительства различают благоприятный и неблагоприятный рельеф. Благоприятный рельеф имеет следующие градостроительные градации в зависимости от уклона (%): спокойный — 0. 0,4; ровный — 0,4. 3 и слабопересеченный — 3. 6. При таком рельефе строительство города в целом с прокладкой улиц, организацией стока поверхностных вод, возведением жилых, общественных и промышленных объектов не требует значительных масштабов вертикальной планировки. Неблагоприятный рельеф оценивается как пересеченный при уклоне 6. 10 %, сильнопересеченный — при уклоне 10. 20%, очень сильнопересеченный — 20 % и горный. Строительство городов и отдельных сооружений на такой местности проводится в исключительных случаях и требует вертикальной планировки в больших объемах. Стоимость строительства в таких районах значительно возрастает. Обычно стоимость вертикальной планировки составляет 2. 3 % от общей стоимости любого строительства, будь то целый город или отдельный объект. Вертикальная планировка местности входит в состав любого проекта и производится в начальный период, как проектирования, так и строительства.

Работы при вертикальной планировке направлены главным образом на изменение микрорельефа. При вертикальной планировке обычно максимально сохраняется естественный рельеф. Объемы работ при частичном преобразовании рельефа с уклоном 0,4. 10% составляют 800. 1500 м 3 /га, рельефа с уклоном выше 10 % — 3000 м 3 /га. Однако в исключительных случаях бывает необходимо коренное изменение рельефа. Оно осуществляется при комплексных инженерно-мелиоративных мероприятиях: засыпке оврагов, пробивке городских магистралей, сплошной подсыпке территории. При объемах работ свыше 1 млн. м 3 применяют гидромеханизацию, а при объемах работ свыше 1,5 млн. м 3 — взрывную экскавацию. При меньших объемах перемещаемых земляных масс вертикальную планировку выполняют, используя средства землеройной техники.

Основным принципом вертикальной планировки является принцип балансирования земляных масс. Это значит, что необходимо соблюдать условие, при котором баланс земляных масс должен быть приближенным к нулевому. Нулевой баланс земляных масс — это оптимальный вариант. Он означает равенство объемов выемок и насыпей. Если эти объемы не совпадают, то требуются дополнительные транспортные расходы, удорожающие строительство. Для определения баланса земляных масс в проекте организации работ составляют картограмму земляных работ.

Отправим материал на почту

Трудно найти участок земли с идеально ровной поверхностью. Нередко приобретенный участок земли за городом имеет какой-то уклон. Это необходимо учитывать, выполняя вертикальную планировку участка. Она поможет понять, на какой высоте расположить уровень пола первого этажа, можно ли будет сделать подвал или построить полноценный цокольный этаж. Поэтому в этой статье будем рассказывать о том, по каким правилам совершают вертикальную планировку, какие нормативы учитывают, и как ее проводят поэтапно.

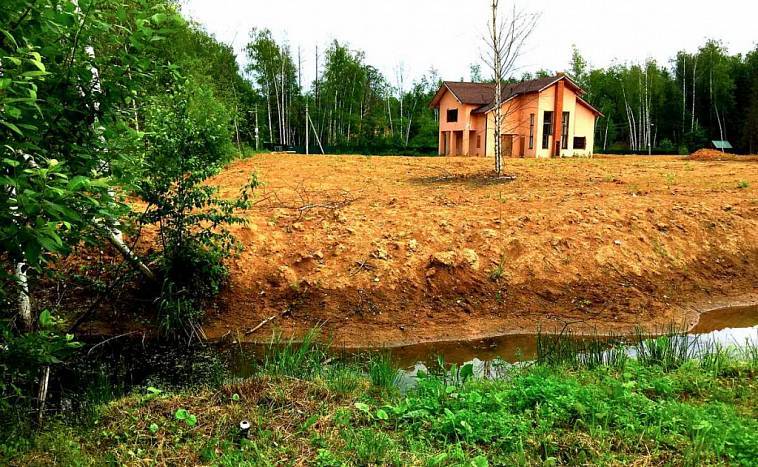

Неровный загородный участок под строительство

Основные этапы

Подготовку территории к строительству можно поделить на следующие шаги:

  1. Съемка (нивелирование) территории, создание примерной схемы площадки с точным рельефом. Нанесение отметок.
  2. Выбор метода вертикальной планировки. Нанесение горизонталей поверх существующих отметок поверхности.
  3. Подготовка проекта. Подсчет баланса земляных масс.
  4. Земляные работы.

Земляные работы начинаются только после создания детальной планировки. Сначала с помощью землеройных машин делают срезку и вывоз за территорию стройплощадки растительного слоя почвы. Затем снимают насыпи и перемещают грунт в нужное место (углубления). Рыхлую почву уплотняют, подсыпают новый грунт и выравнивают его.

Подготовка проекта

Создание проекта вертикальной планировки – обязательное условие начала строительства любого объекта (спортивного комплекса или площадки, жилого помещения и т.д.). Он учитывает наличие подземных коммуникаций, дренажей, разуклонов, контруклонов в необходимых случаях. Планирование осуществляется до начала земельных работ.

Проект вертикальной планировки строительной площадки готовится в 3 этапа.

Разработка схемы планировки территории, построение высотного каркаса, учитывающего неровности местности

Важно не допустить ошибку, так как от этого будет зависеть уход воды.

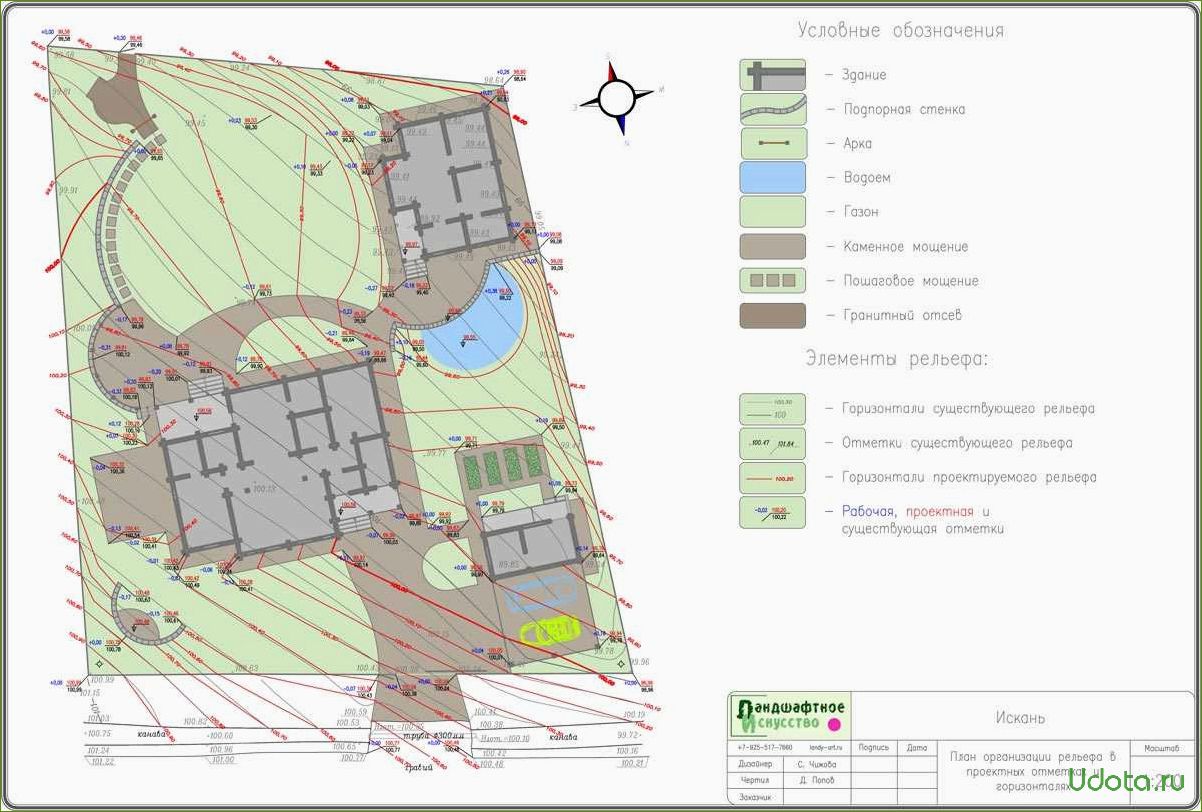

Планирование нового рельефа путем нанесения проектных и рабочих отметок.

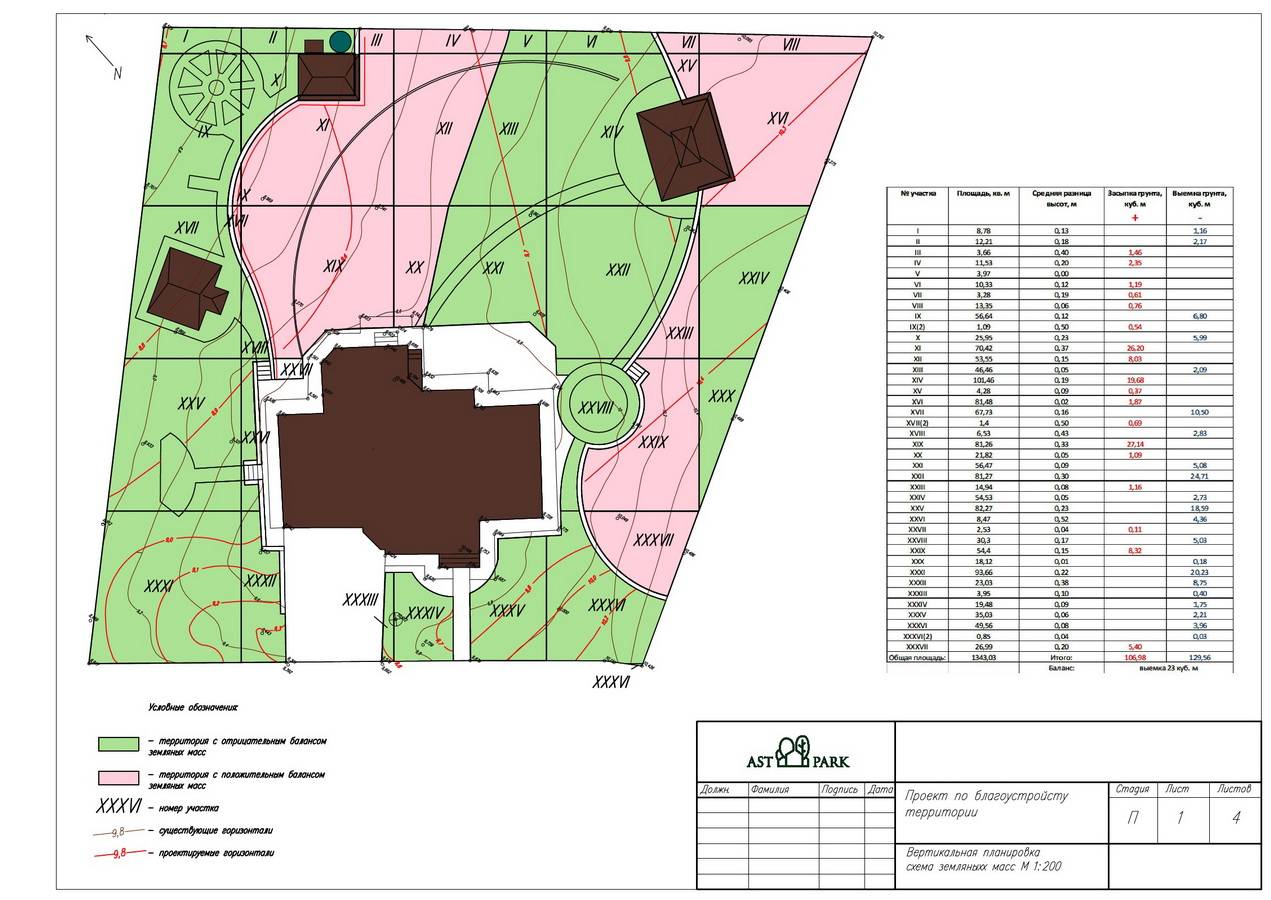

Создание картограммы земельных работ с вычислением объемов.

Геодезические работы

Геодезические работы начинаются с нивелирования рельефа в строительных целях. На открытой территории чаще используют метод квадратов. Если участок закрыт лесом или кустарниками, то выбирают способ параллельных линий. Ориентируясь по топографическому плану, на местности ставят колышки (это вершины квадратов). Вычисленные высоты вершин по существующим формулам показывают реальную картину рельефа. Дальнейшие действия направлены на поиск нулевых точек и линий.

Вертикальную планировку площадок осуществляют при подсчете баланса земляных масс. То есть снятый грунт используют в целях закрытия углублений. 3% — допустимый дисбаланс сумм объемов земли по выемке и насыпи.

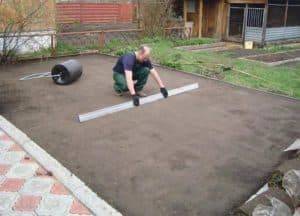

Выполнение вертикальной планировки

Работа по вертикальной планировке проводится с помощью землеройных машин: экскаваторы, скреперы, бульдозеры. Прежде всего территорию очищают от растений, пней и сооружений, если они имеются.

При затоплении отводят излишки воды и осушают поверхность площадки. После этого начинаются земляные работы: срезают растительный слой почвы, разравнивают грунт в насыпях, уплотняют его (разрыхленный грунт по объему больше), вывозят или завозят земляные массы. Проводят контрольные подсчеты и анализы уплотнения грунта.

Без вертикальной планировки площадки невозможно точно подготовить территорию к строительству.

Сток талых вод

Вертикальная планировка стройплощадки обязательно учитывает погодные условия в течение года. Паводки и дождевые воды не должны затопить участок и пониженные места. Весной из-за таяния снега подвал заливает и в частных домах, и в городе. Сделать дренаж или маленькие каналы на этапе строительства проще, чем избавляться от последствий подтопления. Если дом с подвалом находится на склоне, то траншею кладут в высоком месте, чтобы она огибала здание.

Если склона нет, то подойдет дренажный колодец, собирающий жидкость со всего участка. На схеме вертикальной планировки отражается организация стока поверхностных вод с территории. Проектируется система водоотвода, собирающая жидкость в одном месте, где происходит ее сброс или очистка. Сток располагается в самом низком месте территории (их может быть несколько).

Планировка дачного участка 5 соток

Планировка участка 5 соток сопровождается некоторыми трудностями. Основная проблема заключается в достаточно небольшом количестве территории, на которой, помимо жилого дома и хозяйственных пристроек, следует найти место для огорода, сада, а в некоторых случаях – клумбах с обилием всевозможных цветов и растений.

Одним из самых главных этапов панировки такого земельного участка является застройка дома, располагать который желательно лицом к дороге. Если дачный участок находится рядом с каким-либо источником воды, то трудностей с поливом не возникнет. В остальных случаях потребуется поливочный шланг необходимой длины.

Высаживая фруктовые деревья, помните о том, что однажды они разрастутся и станут затенять не только ваш участок, но и, вполне возможно, соседний. По этой причине посадку рекомендуется делать на максимально отдалённом месте. Самое оптимальное решение этого вопроса – обсуждение с соседями всех деталей и высадка деревьев в одну линию, благодаря чему их тень не будет никому мешать.

В дальнейшем там можно обустроить хозяйственные пристройки для хранения инвентаря и сделать дачный туалет.

В целях экономии выгребную яму можно сделать общей, вместе с соседями.

На оставшейся территории обустраивают огород и кустарники (последние можно разместить на противоположной стороне от дома). Кустарники хороши тем, что не дают слишком большой тени, при этом являясь своеобразной оградой, которая отделяет ваш участок от соседнего.

Огород следует разбивать на солнечной стороне, при этом солнечный свет должен быть в этом участке не менее 6 часов. Благодаря этому растения будут развиваться так, как это необходимо, и, соответственно, приносить хороший урожай.

Картошку можно высадить рядом с кустарником, так как ей не нужно слишком много солнечного света. Здесь же можно посадить и капусту. Кроме этого, здесь будет вполне удачное место для посадки огурцов, а вот для перцев и помидоров, в свою очередь, необходимо выбрать достаточно солнечное место.

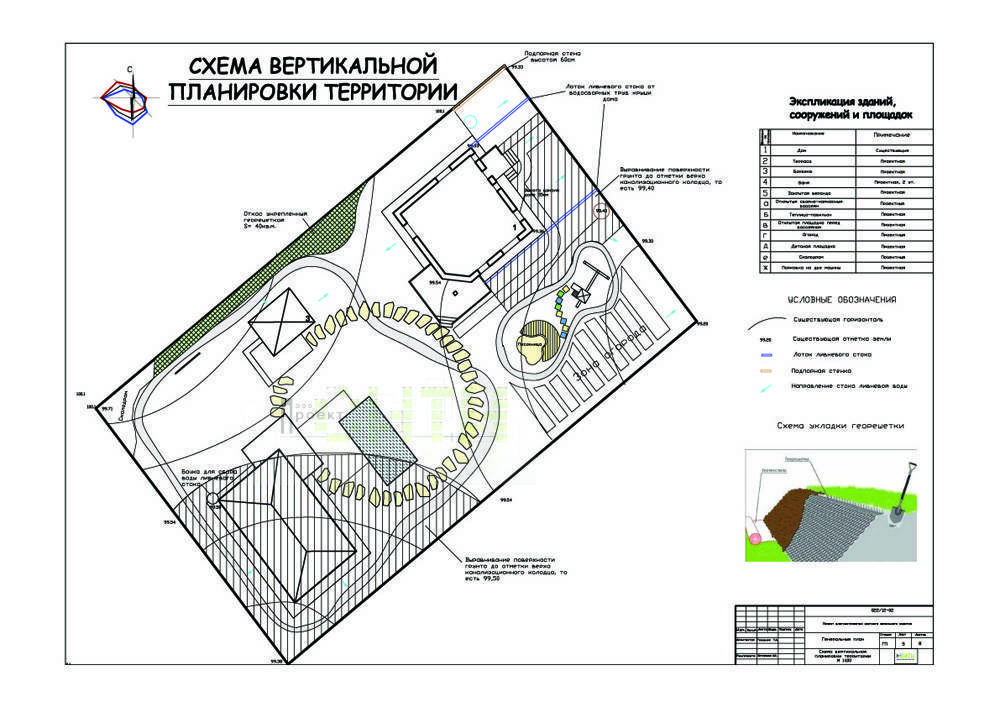

Проект вертикальной планировки участка

Вертикальная планировка участка частного дома играет важную роль в создании комфортной и функциональной обстановки. Этот проект позволяет оптимально использовать рельеф местности и создать удобные уровни для различных зон.

Цели проекта

Основная цель проекта вертикальной планировки участка — создать гармоничное пространство, которое учитывает особенности рельефа и обеспечивает удобство использования каждой зоны. Важными целями являются:

  1. Создание уровней для отдельных функциональных зон участка, таких как площадка для отдыха, зона барбекю, сад и т.д.
  2. Обеспечение удобного доступа ко всем зонам участка без излишнего напряжения.
  3. Использование рельефа местности для создания интересных архитектурных решений и ландшафтного дизайна.
  4. Минимизация возможных проблем, связанных с дренажем и стока воды.

Основные этапы проекта

Проект вертикальной планировки участка включает несколько этапов, каждый из которых выполняется последовательно:

  1. Изучение рельефа участка и определение его особенностей.
  2. Разработка плана вертикальной планировки с учетом целей проекта.
  3. Определение оптимальных уровней для каждой зоны участка.
  4. Разработка системы дренажа и стока воды, учитывая особенности рельефа и климатические условия.
  5. Расстановка элементов ландшафтного дизайна, таких как деревья, кустарники, цветочные клумбы и т.д.
  6. Разработка плана освещения и организация электрической инфраструктуры.

Проектная документация

Для реализации проекта вертикальной планировки участка необходима соответствующая проектная документация. Она включает в себя:

Наименование документа
План рельефаПоказывает характеристики рельефа участка, высотные отметки и наличие естественных препятствий.
План вертикальной планировкиВключает в себя план уровней для каждой зоны участка и расположение основных элементов ландшафтного дизайна.
План дренажа и стока водыПоказывает систему дренажа и стока воды, включая расположение дренажных канав и колодцев.
План освещения и электрической инфраструктурыВключает в себя план освещения участка и расположение электрических розеток и проводов.

Все эти документы позволяют четко представить как будет выглядеть участок после реализации проекта и обеспечить его эффективное использование.
