Ветровая планка для кровли и особенности монтажа

Назначение ветровой планки

Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя. В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

• защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
• не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
• оберегать края профнастила от деформации при сильных ветровых порывах;
• придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
• расширять кровельную поверхность;
• позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно

О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее

Ветровая планка для профнастила: предназначения и характеристики

Устройство металлической кровли требует использовать ветровые планки для профнастила . Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

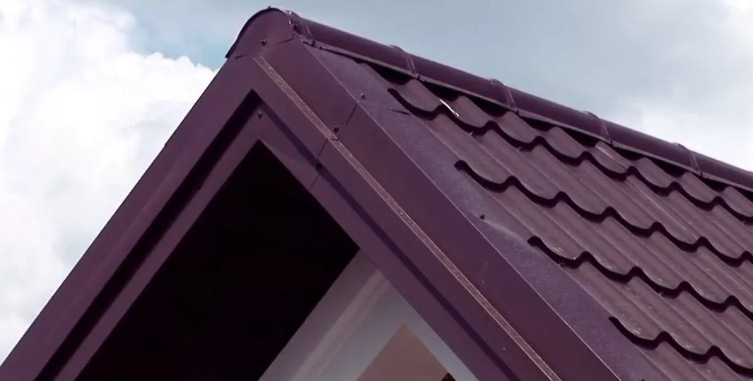

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

• Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
• Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
• Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

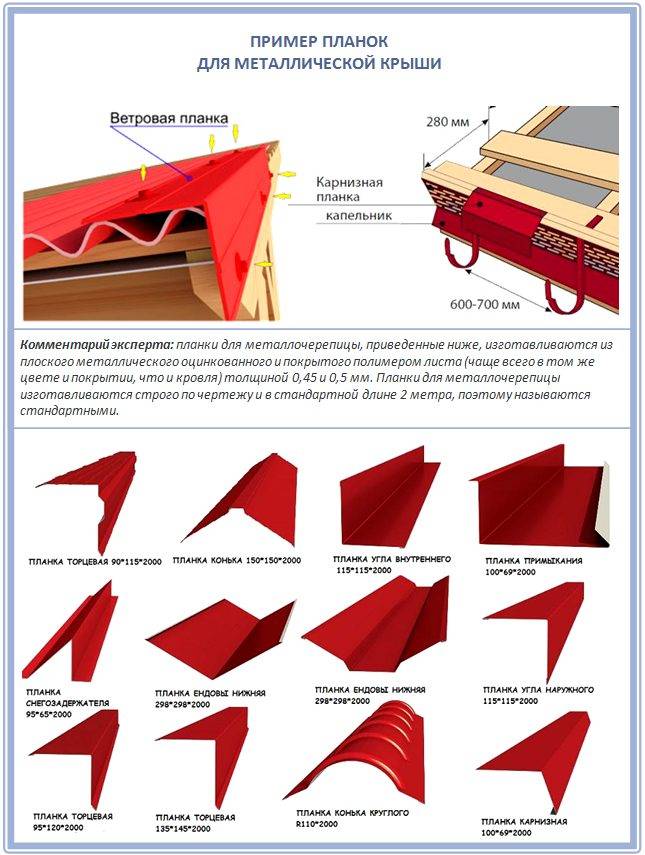

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

• Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
• Карнизная. Устанавливается на краях ската крыши, перед водостоками
• Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

• Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
• Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли

При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий

При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

• Узкая торцевая прямая 140-160 руб
• Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

Как установить?

Торцевая планка – очень функциональный элемент, так как она защищает и кровельные элементы от влаги, и металлочерепицу от ветра.

На торцевой доске размещается гидроизоляция, а край закрывается торцевой планкой. При помощи саморезов эта планка крепится от карниза к коньку к торцевой доске примерно через 60 см. Потом она плотно прижимается к металлочерепице.

Если необходимо, то нахлест между планками подрезают, но составлять он должен не менее 100 мм.

Чтобы избежать попадания осадков под металлочерепицу, торцевую планку крепят так, чтобы она перекрывала верхний гребень волны. Далее край листа металлочерепицы отгибают вверх.

Верхняя ендова не только выводит воду с внутреннего угла при стыке двух скатов, но еще и выполняет декоративную функцию, придавая стыкам изящный облик.

Верхнюю ендову крепят саморезами. Сделать это надо так, чтобы саморезы не прошли через нижнюю ендову, так как это может нарушить гидроизоляционный слой.

Между листами металлочерепицы и верхней планкой ендовы устанавливают саморасширяющийся уплотнитель.

Кровельные изломы бывают прямыми и обратными

При установке планок примыкания важно точно соблюдать непрерывность гидроизоляции на изломах кровли

В случае прямого излома обрешеточные доски должны быть максимально приближены друг к другу. Лист металлочерепицы, который накрывает излом, надо выдвинуть наружу, чтобы закрыть место излома. Карнизную планку здесь можно использовать как сопрягающий элемент. Затем между этим элементом и черепичным листом укладывают универсальный уплотнитель, имеющийся у любой фирмы-изготовителя кровельного материала.

Если дело обстоит с обратным изломом, то здесь используется планка примыкания к стене. Этот сопрягающий элемент укладывают стороной с завальцовкой на нижний скат. Необходимо максимально приблизить обрешеточные доски в месте излома. Далее между планками и металлочерепицей устанавливают универсальный уплотнитель.

Потом на высоту 50 мм выводится гидроизоляция. Выводят ее на стену – до штрабы. Можно использовать как универсальный уплотнитель, так и профильный – все зависит от примыкания, которое может быть и сбоку, и к торцу.

При установке коньковых элементов пленка гидроизоляции должна быть разорвана на ширину 200 мм по всей длине конька. При необходимости можно проклеить его металроллом либо фигаролью, что обеспечит конек дополнительной гидроизоляцией.

Крепеж конька проводится с обеих сторон при помощи саморезов. Делается это через верхний гребень волны в обрешетку. Со стороны торцов конек закрывают заглушками.

Для завершения архитектурного образа здания применяют доборные элементы для фасада. Помимо декоративной функции, данные элементы также выполняют функцию защиты уязвимых участков.

При помощи фасадных доборных деталей можно укрепить постройку и обеспечить маскировку отверстий, оставшихся после отделочных работ, а также защитить свое жилище от пыли, влаги и других осадков.

Для установки фасадных элементов, то есть окон, дверей и так далее, необходимы угловые планки, количество которых должно совпадать с суммой внешних и внутренних углов дома.

Монтаж доборки нужен для того, чтобы грамотно объединить конструктивные элементы дизайна. Изготавливают эти элементы обычно из алюминиевого или оцинкованного листа, пластизола, полиэстера, пурала и других материалов. Нанести необходимое лакокрасочное покрытие можно при завершении установки. В данном деле, как и во многих других предыдущих, необходим грамотный подход и очередность.

Для защиты оконной системы от потоков воды используют внешние подоконники. Их изготавливают в форме плоских профилей, что подчеркивает некое изящество постройки и создает гармоничный вид.

Выгодным выбором многих потребителей является вентфасад. Фасадную пленку соединяют с основанием дома. Делается это посредством установки каркаса. Это создает оптимальную звукоизоляцию и терморегуляцию, а также создает воздушную прослойку.

При необходимости замаскировать места стыков и соединение кровли с цоколем применяют доборные элементы.

Панели для фасада – это отличный аналог обшивки дома. Такие панели способны противостоять влаге и любым погодным условиям, к тому же для них нужна особая подготовка стен обустраиваемого здания. Монтаж данных панелей выполняют с помощью скоб, строительных гвоздей и шурупов.

Эти панели удобны тем, что их можно использовать и при отделке фасада, и при подшивке элементов декора. А возможно это потому, что установка данных элементов может быть как вертикальной, так и горизонтальной формы.

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

• Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
• Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5-10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

Выбор и использование крепежных элементов

Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ. Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала

Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.

Три основных вида этих саморезов:

• Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
• Для крепления к деревянному основанию.
• Для установки коньковых «доборников» (коньковые).

Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.

Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.

Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см. В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли

В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.

https://youtube.com/watch?v=mkmgxSW1f2w

https://youtube.com/watch?v=lPQljxyF7Mo

Правила декорирования

Учитывая то, что в советское время ветровая планка была дефицитом, а точнее ее в принципе не было, или было что-то похожее, которую строители называли «пародией», сегодня рынок представлен интересными вариантами планки, при этом декорирование можно осуществлять в соответствии с дизайнерским стилем вашего дома.  Народный стиль является востребованным и популярным. Вы можете сделать условные «кружева» при помощи ветровой планки, оформив дом в этно-стиле.

По своим категориям и классификации ветровую планку можно разделить на несколько категорий, в частности:

• Карнизный элемент.
• Торцевая часть.
• Боковой компонент.
• Примыкающийся элемент.
• Соединительная планка.
• Планка для примыкания с верхней частью.
• Стыковочный компонент.
• Фронтонный доборный элемент.

Мягкая кровля отличается от своих собратьев, например от металлочерепицы как по функциональным характеристикам, так и по методу монтажа на крыше. Соответственно, имеются отличительные характеристики монтажа ветровой планки, которые были указаны выше.

Саморезы, которыми мы будем крепить к ветровой планке, после окончания работы необходимо покрасить, все компоненты для покраски должны быть в наборе. В противном случае портиться внешний дизайн оформления здания. Используйте дополнительные элементы декора, которые наравне с доборными элементами будут служить дополнительной защитой от проникновения осадков под кровлю, тем самым вы увеличите ресурс эксплуатации крыши дома, и вам не придётся прибегать к методу усиление защиты тех же деревянных брусков, которые используются в качестве обрешётки для стропильной части дома.

При выборе ветровой планки, обратите внимание, что выделяют три группы расположения:

• Фронтонная группа – защита боковых частей свеса кровли, для предотвращения попадания осадков под кровлю.
• Карнизная группа. Монтаж проходит по краю готовой крыши, но располагают непосредственно перед водостоком.
• Коньковая группа. Если крыша имеет скатную форму оформления, используют данный вариант крепления.

Рекомендуется обратиться за помощью к специалистам, которые имеют достаточный опыт работы в данной сфере. При работе на высоте соблюдайте меры безопасности, кроме этого используйте стандартные инструменты и оборудование для ремонта и монтажа кровли.  Учитывая то что используется большой набор инструментов и для того чтобы оптимизировать рабочий процесс на высоте используйте специальную сумку для хранения инструментов, таким образом вы упорядочите общий процесс ремонтных работ по установке ветровой доски.  Используйте дополнительные средства защиты для работы на высотной части строения здания.

Торцевая или ветровая планка — в чем различия?

Ветровая составляющая, в зависимости от того, на каком месте кровли она крепится, может классифицироваться на:

• торцевую, которая крепится с торца кровли
  . Устанавливается поверх кровельного покрытия;
• коньковую, которая крепится на коньковую составляющую
  ;
• карнизную, которая крепится на краю ската кровли
  . Устанавливается перед монтажом кровельного покрытия под покрывной материал.

ОБРАТИТЕ ВНИМАНИЕ!

Чаще всего при упоминании о ветровой планке подразумевается понятие торцевой защиты. Торцевой защитный компонент предотвращает задув ветреных порывов, поэтому называется ветровой. А поскольку ветровая планка крепится к торцу, она является торцевой. Эти понятия сходны по значению.

Расчет и определение необходимого количества планок

Для правильного монтажа ветровой планки для мягкой кровли необходимо провести расчет и определить количество планок, которое потребуется для работы.

Для начала, важно учесть особенности конкретного объекта и типа кровли, на которую будет устанавливаться ветровая планка. Рекомендуется обратиться к проектной документации или консультации специалиста, чтобы учесть все особенности и требования

Определение необходимого количества планок можно выполнить по следующей формуле:

1. Измерьте периметр кровли — это сумма всех сторон.
2. Разделите полученное значение на длину одной планки. Это позволит определить количество полных планок.
3. Добавьте еще одну полную планку, чтобы учесть запас на резку и возможные потери.

Пример:

Периметр кровли:	40 метров
Длина одной планки:	2 метра
Количество полных планок:	40 метров / 2 метра = 20 планок
Необходимое количество планок:	20 планок + 1 планка (запас) = 21 планка

Таким образом, для данного примера необходимо приобрести и подготовить 21 ветровую планку для монтажа на мягкой кровле.

Важно помнить, что точный расчет и определение количества планок может различаться в зависимости от особенностей конкретного проекта. Поэтому, рекомендуется обратиться к специалистам и учесть все требования и рекомендации производителя при монтаже ветровой планки

Монтаж ветровой планки

Торцевую планку несложно установить собственноручно даже без особого опыта в строительных работах. Нужны для этого лишь кровельные саморезы с уплотнителями из резины, штук 6 на одну планку, герметик, шуруповерт и для подрезки ножовка по металлу. Особенности крепления элементов зависят непосредственно от места монтажа:

• Установка фронтовой планки. К данной процедуре приступают в конце кровельных работ. Верхняя крепежная полка такой планки подбирается в зависимости от высоты волн и профиля покрытия. Крепится она через материал кровли сверху к торцовой доске и обрешетке каркаса с шагом около 40 см. Здесь лучше всего использовать кровельные саморезы с шайбой из полиуретана или резины.
• Установка карнизной планки. Ветровая планка на карнизные свесы устанавливается до оборудования водостока и укладки кровельного покрытия. Шаг также составляет около 40 см, нахлест – 5-10 см. Во время монтажа гидроизоляционную пленку, укрывающую обрешетку, поднимают и кладут поверх планки. При правильно выполненной установке данная планка будет плотно прижиматься к внутренней части водосточного желоба, что предотвратит всяческое попадание влаги на стропила.

Для обеспечения дополнительной изоляции стыков кровли и ветровых планок используют специальные уплотнители, силиконовый герметик либо строительный скотч. По мнению большинства мастеров, лучше всего здесь подходит специальный уплотнитель, который повторяет рельеф профлиста, потому что его срок эксплуатации не ограничен. При выборе торцевой планки для металлочерепицы обычно выбирают тонкий стальной лист толщиной около 0,5 мм. Сейчас в интернете можно найти множество фото и видео по установке ветровых досок на крышу, так что осуществить монтаж этой части конструкции крыши можно своими руками, соблюдая все необходимые этапы и нормы данного процесса.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон.
Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.
Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

1. Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
2. Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
3. Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.
