Виброплита с электродвигателем своими руками: Создаем для уплотнение грунта - Инструкция

Вопрос-ответ:

Какие материалы понадобятся для изготовления виброплиты?

Для изготовления виброплиты потребуются стальной профиль, уголок, листовая сталь, резиновая подушка, электродвигатель, ремень, винтовые шайбы и саморезы.

Что нужно учитывать при выборе электродвигателя для виброплиты?

При выборе электродвигателя для виброплиты необходимо учитывать его мощность, частоту вращения и диаметр вала. Оптимальной мощностью будет являться 1,5-2,5 л.с., частота вращения – 2800 об/мин, диаметр вала – 19-20 мм.

Как правильно собрать виброплиту?

Для сборки виброплиты необходимо закрепить электродвигатель на раме из стального профиля, установить на вал вибрирующую платформу, закрепить ее с помощью уголков и саморезов, установить ремень и подсоединить электродвигатель к источнику питания.

Как правильно настраивать частоту вибрации виброплиты?

Для настройки частоты вибрации виброплиты нужно изменять число оборотов электродвигателя или использовать частотный преобразователь. Оптимальная частота вибрации для большинства работ составляет 90-100 герц.

Как поддерживать виброплиту в исправном состоянии?

Чтобы поддерживать виброплиту в исправном состоянии, необходимо периодически проверять крепления, заменять изношенные детали, очищать вибрирующую платформу от остатков бетона и мусора, обеспечивать правильное хранение и транспортировку.

Можно ли использовать самодельную виброплиту для профессиональных работ?

Для профессиональных работ рекомендуется использовать либо заводскую виброплиту, либо самодельную, но с учетом всех требований и норм, установленных ГОСТ и ТУ. Также следует учитывать, что производительность самодельной виброплиты может быть ниже, чем у заводской.

Виды виброопор

Одним из преимуществ эксплуатации компенсационных компонентов является уменьшение затрат на обустройство производственной линии. Не потребуется делать отдельный фундамент для каждого станка, учитывать его массу характеристики колебательных процессов при работе.

Но для нормальной работы необходимо правильно подобрать конструкцию виброподушек, материал их изготовления. В настоящее время осуществляется выпуск нескольких типов этих компонентов, которые отличаются между собой техническими характеристиками:

резиновые. Один из самых распространенных материалов для изготовления

Используется как натуральная, так и синтетическая резина
Важно обращать внимание на ее удельный вес. Не теряет своих характеристик при низких температурах, но если воздействие превышает +60°С – происходит быстрое разрушение;
резинометаллические
Для увеличения максимальной нагрузки дополнительно устанавливается металлическая опора

С ее помощью можно регулировать высоту, контролировать уровень

Частично выполняет защитные функции, предотвращая преждевременное разрушение упругого материала;
цельнометаллические. Область применения – гашение колебаний при значительной массе станка. Возможно появление значительных деформаций без потери эксплуатационных качеств. Недостатком является передача высокочастотных колебаний. В качестве амортизирующего элемента могут быть использованы пружины или рессоры

С ее помощью можно регулировать высоту, контролировать уровень. Частично выполняет защитные функции, предотвращая преждевременное разрушение упругого материала;
цельнометаллические. Область применения – гашение колебаний при значительной массе станка. Возможно появление значительных деформаций без потери эксплуатационных качеств. Недостатком является передача высокочастотных колебаний. В качестве амортизирующего элемента могут быть использованы пружины или рессоры.

Меньшее распространение получили основания из фетра и пробки. Они выполняют функции регулировки высоты станка, но при этом устранение колебаний незначительное. Реже всего встречаются свинцово-асбестовые прокладки.

В видеоматериале показан обзор резинометаллических виброопор для оборудования:

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

Бензиновый мотор.
Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
Два куска швеллера.
4 болта на 12.
Трубка для рукоятки — подбирается по размеру ладони.
Амортизаторы от автомобильного мотора.
2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

Аппарат для сварки и электроды.
УШМ и диски к ней.
Сверловочное приспособление (дрель или станок).
Молоток или небольшая кувалда.
Линейка, мел или чертилка, рулетка.
Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.. Плотность финишного слоя зависит от вибрационного усилия

Плотность финишного слоя зависит от вибрационного усилия

Чем оно выше, тем лучше утрамбовывается материал

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

электрическую,
дизельную и
бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.

Выделяют:

Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Ремни и муфты должны быть защищены специальными кожухами.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Как построить агрегат своими руками?

Для начала надо определиться, это будет переносной или колесный вариант?

Первая конструкция передвигается за счет нестабильности опоры (от вибраций). Достаточно приложить небольшое боковое усилие – и приспособление «поедет» в нужную сторону. Преимущество – конструкция состоит буквально из 4 элементов: платформа, рукоятка, электромотор, эксцентрик.

Важно! Нет возможности мгновенно убрать усилие с поверхности, можно лишь прекратить подачу энергии. С другой стороны – на поверхности не остаются следы от шин.. Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек

Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек

Жесткие колеса будут проваливаться в грунт при вибрации. Преимущество – агрегат легко перемещать, в любой момент можно оторвать плиту от обрабатываемой поверхности

Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек. Жесткие колеса будут проваливаться в грунт при вибрации. Преимущество – агрегат легко перемещать, в любой момент можно оторвать плиту от обрабатываемой поверхности.

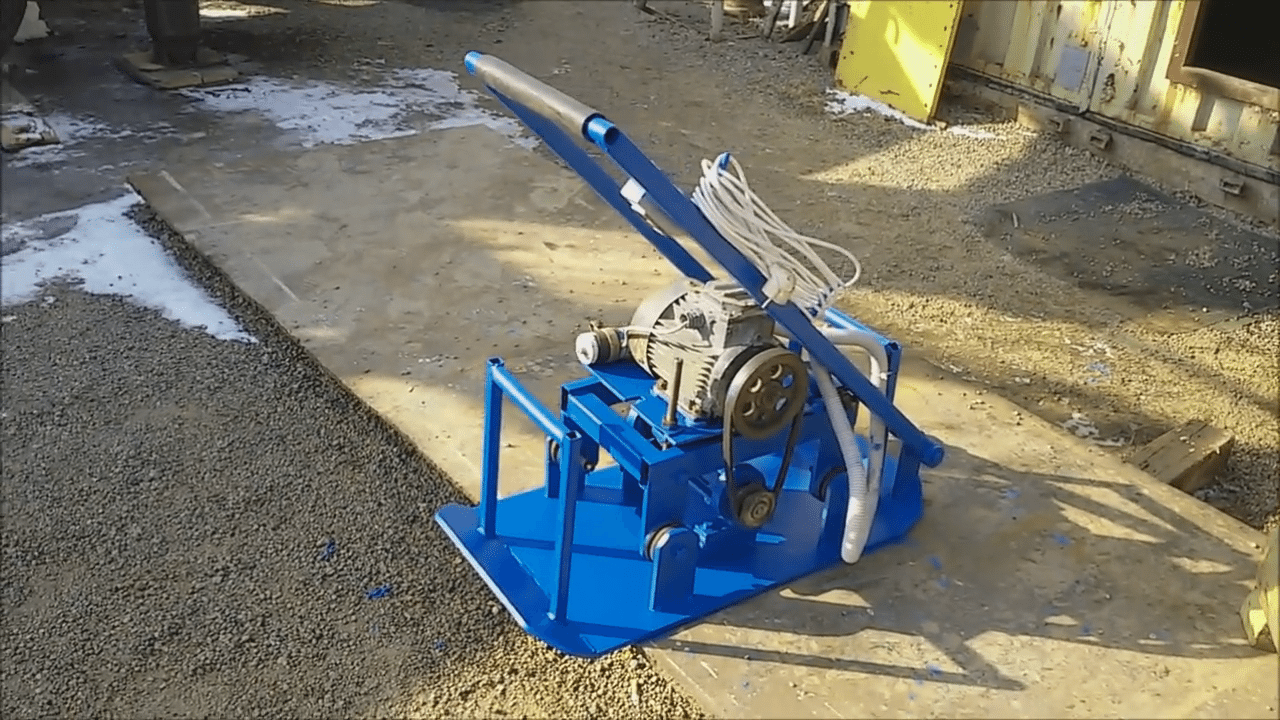

Рассмотрим пример изготовления переносной виброплатформы:

Станину (основание) изготавливаем из стального прокатного листа толщиной не менее 8 мм. Отступив по 10-15 см с каждого грая по ширине, делаем болгаркой несквозные пропилы.

Это необходимо, чтобы придать основанию лыжную конструкцию. Без этого плиту невозможно будет перемешать по грунту, лапа будет в него просто зарываться. Без надрезов согнуть лист такой толщины в домашних условиях нереально.

Затем тщательно завариваем стыки. С обратной (рабочей) стороны получились аккуратные загибы.

В середине плиты привариваем подиум для вибромотора. Для этого подойдут два П-образных швеллера, толщиной не менее 4-5 мм.

Важно! Двигатель должен быть четко сбалансирован по весу. Если сместить центр тяжести в сторону – виброплита при работе будет уходить в сторону большего веса

Вам постоянно придется прикладывать усилие для ее удержания

Вам постоянно придется прикладывать усилие для ее удержания.

Электромотор можно приобрести готовый, стоимость нового порядка 6-8 тыс. рублей.

Однако если стоит задача приблизить себестоимость к нолю, можно обойтись мощным электродвигателем от какой-нибудь списанной вентиляторной установки. На ось надевается эксцентрик любой конструкции. Можно порекомендовать наборной. Тогда вы сможете при необходимости регулировать возмущающее усилие.

Важно! Необходимо помнить, что обычный электродвигатель, в отличие от специализированного вибромотора, снабжен подшипниками вала, не рассчитанными на поперечные нагрузки. Поэтому заранее ищите запасные подшипник, поскольку штатные будут быстро изнашиваться.. Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов

Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов

Дополнительно следует усилить корпус с той стороны, где устанавливается эксцентрик

Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов. Дополнительно следует усилить корпус с той стороны, где устанавливается эксцентрик.

При завершении конструкции, не забудьте про демпферы рукоятки. Иначе вибрация, передаваемая на руки, может вызвать болезнь суставов запястья. Их можно сделать от старых подушек рамы автомобиля или любых резиновых изделий.

Конструкция работает не хуже заводских аналогов, а стоимость на порядок меньше.

Видео самодельной виброплиты. Конструкция и пример работы.

Принцип работы и устройство рейки

Виброрейка состоит из двух элементов:

Жесткая прочная рама. Состоит из двух параллельных реек или широкой планки, изготовленных из качественной легированной стали или толстого алюминия. Легкий алюминий не поддается коррозий, проще в уходе и долго служит. Стальные планки стоят дешевле.
Вибрационная система. Бензиновый или электрический двигатель, приводящий раму в асинхронное движение.

Приспособление перемещается по плоскости вручную. При запуске мотора передается вращательное движение, обуславливающее поступательные колебания рейки. Вибрация рамы утрамбовывает раствор, выпуская воздух из пустот. Виброрейка с бензиновым двигателем более мощная и эффективная, чем с электрическим. Но работающий на бензине агрегат выбрасывает в окружающую среду вредные продукты переработки, поэтому уплотнение бетона в помещениях рекомендуется проводить прибором с электрическим приводом.

Разновидности вибрационных устройств

Разделяются на 3 вида:

Плавающие, нераздвижные. Самые простые, предназначенные для частного применения. Их мощность не превышает 1,2 кВт. Площадь утрамбовываемой поверхности ограничивается длиной (не более 3 метров) плавающей жестко зафиксированной рейки.
Телескопические, раздвижные. Приспособления практичные и универсальные, позволяющие трамбовать бетонные стяжки любой площади. Выдвигаясь, рейки увеличивают длину до 10 метров. Выравнивающая рамка таких агрегатов состоит из двух планок. Предназначены для использования профессиональными строителями. Конструктивно более сложные, стоят дороже плавающих моделей.
Секционные. Рабочая часть увеличивается путем присоединения к правилу добавочных треугольных рамок. Функциональны, с удобной регулировкой.

до запуска инструмент внимательно проверяется: планка должна быть чистой, крепежные элементы надежно стянуты;
до функционирующего двигателя нельзя дотрагиваться;
после выключения аппарата рейка промывается водой;
при необходимости работать с бензиновой моделью в помещении обеспечить хорошее проветривание;
электрический двигатель обязательно заземляется.

Цены на виброрейки

В таблице приведена стоимость на некоторые популярные модели виброреек:

Марка	Питание	Мощность, кВт	Вес, кг	Цена, рубли
Impulse M35	Бензин 0,71 л/час	1,3	18	38 500
TSS-MSD	Бензин 0,73 л/час	1,2	13	69 400
Masalta MSD4	Бензин	1,5	12,7	54 300
RUSA VMAX (телескопическая 4-7 м)	Бензин	3,9	106	82 700
TCC BP 2 (2 м)	380 В	0,34	39	13 500
TCC BP 6 (6 м)	220 В	0,34	61	26 500
TCC BP (телескопическая)	220 В	0,34	48

Сборка элементарной виброрейки своими руками

Чтобы утрамбовать бетонное покрытие в небольшом помещении за 30 минут, собирается одноразовое устройство из подручных материалов. Для изготовления понадобятся:

Ровная крепкая доска 3-3,5 см шириной 25-28 см, длиной 50-60 см.
Ручка из бруска или жерди длиной до 1,5 м.
Дрель с блокиратором кнопки.
Крепежные алюминиевые пластины.

Собирается инструмент в следующем порядке:

Поверхность доски должна быть гладкой, для этого она зачищается и шкурится.
Дрель закрепляется алюминиевыми пластинами и саморезами на деревянной планке посередине так, чтобы ось вращения патрона и центр доски совпали.
Ручка запиливается под углом и аналогично закрепляется на доске косым срезом.
В патрон дрели устанавливается стержень со смещенным центром тяжести: обрезок арматуры, кривое сверло или зажимной ключ к патрону.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

Варианты изготовления основных элементов

Конструкция виброплиты достаточно простая. Она состоит из четырех основных узлов:

двигателя;
плиты;
рамы;
вибратора.

Двигатель

В качестве привода для самодельного виброинструмента можно использовать:

электродвигатель;
бензиновый или дизельный двигатель внутреннего сгорания (ДВС).

Электродвигатель для виброплиты, которую планируется собрать, рекомендуется выбирать мощностью от 1,5 до 2 кВт. При этом скорость вращения должна составлять от 4000 до 5000 оборотов в минуту. Если мощность электромотора будет меньше указанной величины, то это скажется на производительности созданного агрегата в сторону ее понижения.

Электрический двигатель – это самая затратная часть самодельной установки. Для домашнего применения лучше покупать однофазные модификации электромоторов, например, в составе вибраторов ИВ-99Е либо ИВ-98Е, работающие от напряжения 220 V. Электродвигатель можно также снять и со старой неиспользуемой техники, например, со сверлильного станка. Нужно только, чтобы он соответствовал по мощности и оборотам.

Если оснащать самодельную технику электромотором, то для повышения безопасности выполнения работ рекомендуется устанавливать отдельно защиту, например, дифференциальный автомат либо устройство защитного отключения (УЗО).

Самодельную виброплиту можно также оснастить двигателем внутреннего сгорания. Если его покупать, то рекомендуется отдать предпочтение одноцилиндровым трехтакным моторам от фирмы Хонда. ДВС от бензопилы или мотоблока тоже подойдет.

Плита и рама

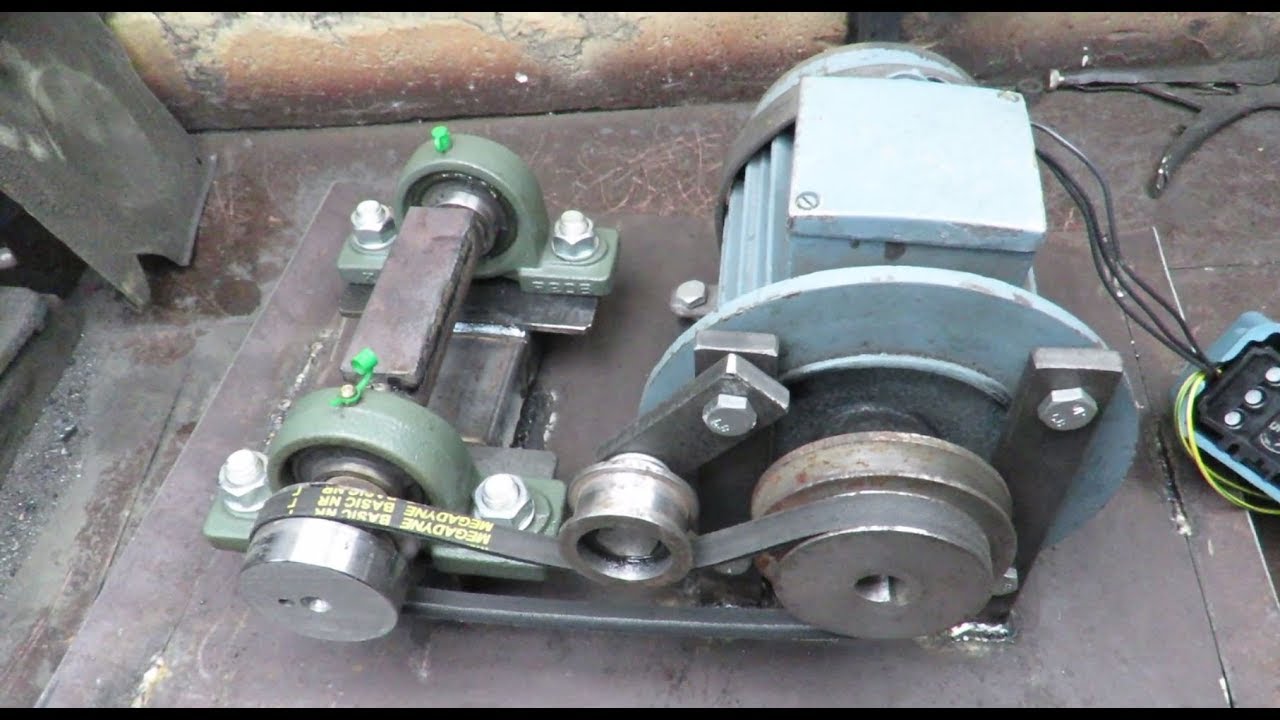

От двигателя движение вибратору передается ремнем — он установлен на шкивах. Изменяя размеры последних (диаметр), можно устанавливать необходимую скорость вибратора. Для ременной передачи подойдет автомобильный ремень. Плита изготавливается из стального либо чугунного листа толщиной 8-10 мм. Над ней располагается вся остальная конструкция. Чтобы сделать раму, используют металлические уголки 5 на 5 см или большего размера.

Вибратор

Вибратор для виброплиты можно приобрести заводского изготовления либо изготовить самостоятельно различными способами. Один из вариантов самодельного узла вибраций будет рассмотрен в следующем пункте.

Дополнительные конструктивные элементы

Легкие (до 75 кг), универсальные (75-90 кг) и среднетяжелые (от 90 до 140 кг весом) модели техники без возможности дистанционного управления оснащаются ручками из металлических труб. С их помощью оператор задает направление движения.

Для удобства транспортирования агрегаты оснащают также колесами. Их при необходимости можно снять. Чтобы перемещать самодельную плиту, можно взять колеса, например, со старой тачки.

Как сделать виброплиту с электродвигателем своими руками для уплотнения грунта самодельно? Обзор и размеры
