Как встроить газовый камин на баллонном газе без дымохода для дачи – Обзор и монтаж своими руками

Преимущество газовых каминов

В городской квартире нет никакой возможности установить настоящий тяжелый очаг, функционирующий за счет горения дров. Да и приобретение топлива может стать достаточно сложной задачей. Поэтому приходится использовать альтернативный отопительный агрегат. (См. также: Печь-камин своими руками)

Газовый камин это: небольшой вес конструкции, что делает возможным установить его на любом этаже многоквартирного дома. В отличие от классического, газовый очаг не требует большой площади, и конкретного места. Любая наружная стена может «приютить» этот агрегат. Дровяной очаг требует дополнительные площади для хранения топлива, что совершенно исключено при эксплуатации газовой печи. Кроме того, очаг, нуждается в периодической облицовке камина своими руками, что чревато потерей времени, средств, нервных клеток и энергии.  Одним из привлекательных свойств газового очага, является моментальное включение одним поворотом ручки термостата. Нет необходимости возиться с щепками и хворостом для получения стабильного огня. Все эти свойства, делают газовый отопительный агрегат привлекательным и популярным продуктом.

Производитель, конечно, реагирует на потребность рынка. Он заранее знает, с чего начать завоевание доверия потребителей и создает уникальные камины, которые вызывают восхищение не только внешним видом, но и функциональностью, и удобством эксплуатации.

От: admin

Эта тема закрыта для публикации ответов.

Газовые камины от ведущих производителей

Невзирая на многообразность конструкций каминов и компаний, которые занимаются их изготовлением, только немногие завоевали призвание. В случае, когда владельцу дома трудно сделать выбор, необходимо обратиться к проверенным фирмам, выпускаемая продукция которых эффективно функционирует на протяжении десятков лет. К таким компаниям, которые представлены на российском рынке можно отнести:

  1. Cheminees Philippe- французская компания выпускает широкую линейку каминов с многообразным оформлением, ценой и функциональностью.
  2. Gutbrod Keramik – немецкое качество отопительных устройств. Модификации характеризуются комфортным дизайном, высокой теплоотдачей.
  3. Element 4 – продукция нидерландской компании характеризуется высоким уровнем автоматизации и модерновым стилем оформления.
  4. Waco&Co – отопители бельгийской компании. Характеризуются уникальным дизайном, дорогими отделочными материалами и долговечностью.

В заключение напомним, что газовые камины — это довольно многофункциональные и высокотехнологичные современные отопительные системы. Которые имеют инновационную систему управления и защиты, а также высокие декоративные характеристики установки, способные украсить не только жилой дом, но и любую квартиру повышенной площади.

Достоинства и недостатки газовых каминов

У обогревателей, работающих на газе, есть целый ряд преимуществ:

  1. По сравнению с кирпичным порталом установить газовый аналог значительно проще.
  2. Не требуется заготавливать дрова, хранить их, упрощается сам процесс топки и обслуживания.
  3. Минимальная стоимость топлива, особенно по сравнению с электрическим вариантом.
  4. Натуральный огонь, а не имитация пламени.
  5. Энергонезависимость.
  6. КПД выше, чем у дровяного аналога.
  7. Реальная польза, можно использовать как альтернативный способ обогрева жилья.
  8. Некоторые модели обладают мобильностью и могут переставляться.
  9. Высокий уровень безопасности, различные системы автоматического управления и настроек.

Минусы:

  1. Требуется разрешение газового хозяйства для установки нового оборудования, если оно подключается к газопроводу. В случае с пропан/бутаном нужно разрешение, по которому можно будет приобретать новые баллоны. Получить его значительно проще.
  2. Относительно высокая стоимость. «Относительно», потому что кирпичные твердотопливные аналоги могут стоить и столько же, и даже больше. А электрические собратья более расточительны в дальнейшей эксплуатации.
  3. Если планируется работа от пропан/бутана, то потребуется регулярно заказывать и менять баллоны.
  4. Продукты сгорания хоть и в незначительных количествах, но всё же имеются. Если использовать прибор в закрытом непроветриваемом помещении, может появиться неприятный запах.

И конечно, очаг нельзя оставлять без присмотра и вообще легкомысленно относиться к его эксплуатации, поскольку речь идёт о взрывоопасном веществе.

Конструкция и технические характеристики

Существует множество моделей корпусов газовых каминов самых разных размеров, видов оформления и целевого назначения. Камины могут напоминать продолговатый аквариум (отлично подойдут для интерьера в стиле модерн) или встраиваться в портал классического стиля.

Внутри корпуса располагается камера сгорания, в которую на горелку подаётся газ.

Именно топливная камера снабжается жаростойким стеклом, футеровкой, декорируется камнями, искусственными дровами или как-то иначе. Здесь может быть установлен отражающий экран, рефлектор.

Камин на дачу

В техпаспорте указываются характеристики каждой модели:

  • Расход топлива в час (прямо пропорционален мощности).
  • Его теплоотдача (количество тепла, которое выдаёт обогреватель).

Чем мощнее обогревательный прибор, тем интенсивнее процесс горения и больше продуктов отработки. Поэтому камины без дымохода имеют не очень высокую мощность и играют скорее эстетическую функцию, чем отопительную. Хотя тепло и от них можно ощущать.

Популярные конструкции газовых каминов для загородных домов

  • Горелки. Сжиженный газ сгорает в горелке, продукты распада, раскаляясь до высоких температур, обтекают радиатор, разогревая камин. Принцип работы схож с обычным кухонным духовым шкафом.
  • Камины с беспламенной системой нагрева.В центре камина установлена инфракрасная горелка, которая отвечает за нагрев агрегата.
  • Камины с катализаторными горелками. Смешиваясь с кислородом, газ из баллона не воспламеняется, а поддается процессу окисления на сетке катализатора, выделяя тепло низких температур.

В газовом инфракрасном камине поверхность раскаляется до 1100 ?С, в агрегатах на основе форсунок – до 800 – 850 ?С

Обратите внимание на то, что горячий воздух в помещении поглощает кислород и приводит к уменьшению уровня влажности, поэтому очень важно обеспечить организацию в доме вентиляции приточно-вытяжной

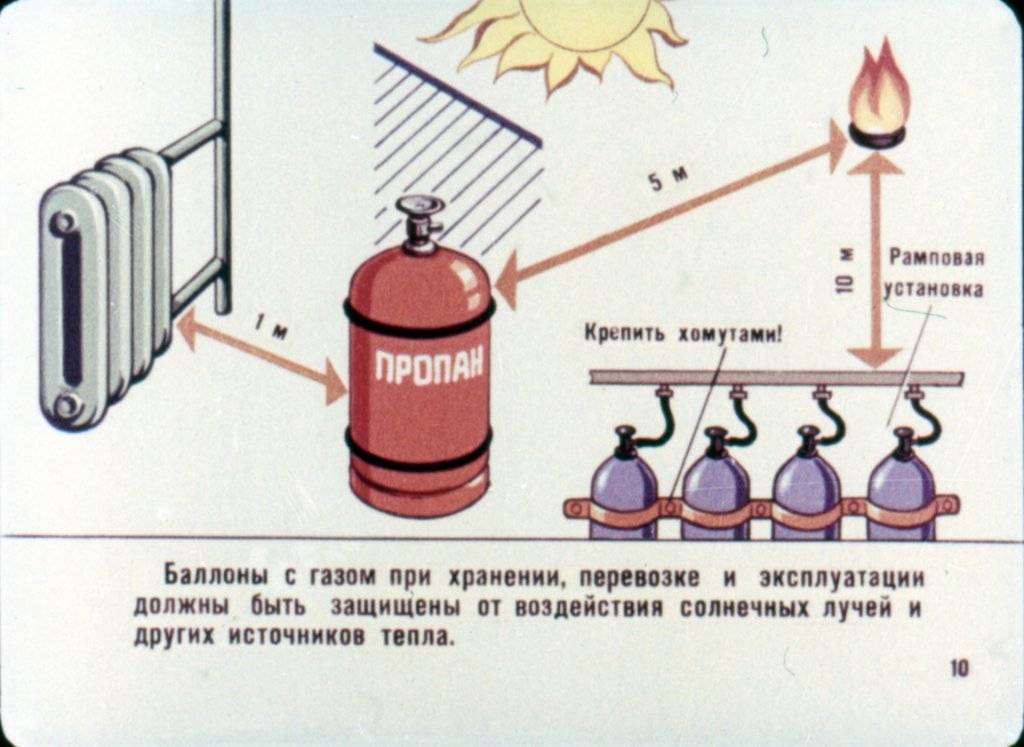

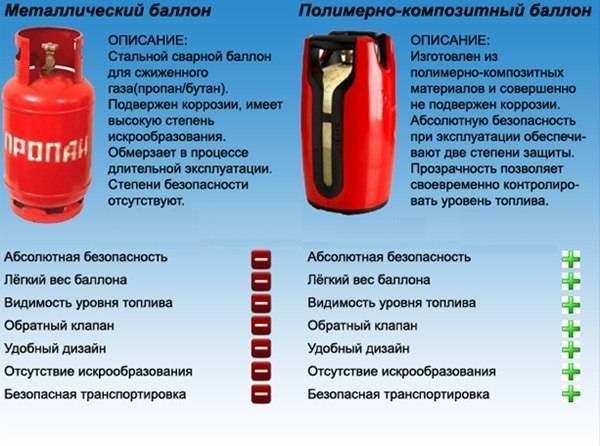

К преимуществам использования баллонного газа стоит отнести тот факт, что при его горении не образуются токсичные вещества, чего нельзя сказать о горелках не бензине или солярке. Давно известно, что бензин, к примеру, выделяет угарный газ, который может стать причиной отравления организма. Количество образовавшейся сажи и остатков топлива, колеблется в пределах 0,01%, КПД – на уровне 95-98%. У разных моделей – по-разному.

Заправлять баллоны можно на газовых заправках, а подключение к системе занимает считанные минуты. Газовые камины современных типов, оснащены автоматическими системами управления, что значительно упрощает их эксплуатацию.

Зачастую от покупки газового камина для дачи под баллон останавливает большая стоимость такого агрегата и дороговизна газа. На первый взгляд может показаться, что топить дровами обычную кирпичную печь намного выгоднее, но если копнуть глубже, и разобраться с тонкостями работы каминов на газу, мнение может в корне измениться.

Видео — Газовые камины

В некоторых моделях горелка закрыта керамическими жаростойкими фальш-углями или поленьями – газ, выходя из горелки, попадает на «дрова» и красиво обтекает их пламенем, благодаря чему создается эффект горения дров. Верхняя часть топки образует дымосборник, переходящий в дымоход. Лицевая часть обычно закрыта дверцами с жаропрочным стеклом, обеспечивающим пожарную безопасность, но есть и открытые модели.

Огонь в газовом камине

Управление камином осуществляется либо с панели на лицевой стороне, либо с пульта. Газовые камины с автоматизацией снабжены контроллером, регулирующим горение, а также датчиками прекращения подачи газа, исчезновения тяги, погасания пламени. При любом нарушении режима работы камин отключается, что делает его безопасным в использовании. Газовые камины необходимо подключать к электросети или батарее, чтобы обеспечить работу всех датчиков и контроллера.

Установка газового камина для дачи зависит от типа его исполнения. При этом необходимо соблюдать требования производителя по вентиляции и обеспечить доступ воздуха в топку через специальный канал или дымоход. Подключение камина к магистральному газу лучше доверить специалисту, ведь вам в любом случае придется согласовывать его установку с местной газовой службой. Камины, работающие на сжиженном газе, можно подключить самостоятельно.

Дымовую трубу выполняют из материалов, устойчивых к коррозии и высокой температуре, обычно из спецстали. Готовые сборные дымоходы со слоем теплоизоляции наиболее удобны, благодаря различным элементам их можно вывести через стены или перекрытия и нарастить до любой длины.

Как выбрать камин

Особенности конструкции газового камина

Агрегат выпускается в нескольких вариантах: с частичной или полной автоматизацией топки. Для работы используется магистральный или сжиженный газ в баллонах. Именно поэтому такой вариант отопления подходит для эксплуатации в условиях дачного дома. Конструкция отличается от стандартного камина, работающего на твердом топливе, тем, что у газового варианта отсутствует зольник и не предусматривается колосниковая решетка.

Размеры и габариты агрегатов можно выбирать по собственному желанию — в линейке моделей присутствуют разные варианты.

В 90 % случаев устройство на природном газе меньше и компактнее, чем твердотопливная конструкция.

Еще одна особенность — компактный дымоход. Его устройство значительно проще стандартного, так как выполняет в большей степени декоративную функцию. Выводить дым и продукты горения требуется в небольших количествах. У некоторых моделей для этой цели используется вентиляционная шахта.

Конструкция может быть минималистичной или роскошной, но материал должен быть безопасным и устойчивым к нагреванию

Удобство эксплуатации связано с тем, что не требуется контролировать количества топлива для стабильной работы. Эффективность и пожарная безопасность рассматриваемых каминов высокая. Также система управления конструкцией простая и понятная.

В случае поломки, отключения или утечки газа срабатывает автоматика. Датчики оповещают о любых изменениях в работе (снижение или повышение давления, недостаток топлива в системе).

  • Топка изготовлена из жаропрочной стали или чугуна. Стенки имеют ребристую поверхность.
  • Благодаря особенностям конструкции удается достичь увеличения площади теплопередачи в 2-3 раза.
  • Горелка располагается в нижней части топки.
  • Разжечь камин можно пьезоэлементом.
  • Интенсивность горения легко регулировать.

В современных моделях при возникновении проблем с подачей газа, утечкой агрегат отключается автоматически.

Перед установкой камина в доме рекомендуется учитывать, что конструкция дымохода предполагает образование конденсата внутри. Для того чтобы избежать подобной проблемы, нужно дополнительно утеплить внутреннюю часть трубы.

Расположение дымохода может быть вертикальным, горизонтальным или фигурным. Этот параметр согласовывается во время установки и зависит от особенностей в строении дома и самого камина.

Можно приобрести устройства с пультом ДУ в комплекте. С его помощью легко регулировать объем подачи газа, температуру, мощность тяги.

Разновидности

Существуют мобильные газовые обогреватели для дачи нескольких разновидностей.

Инфракрасный

Работает по принципу преобразования тепла, выделяющегося при горении топлива, в инфракрасное излучение.

В металлический корпус помещается горелка, клапан, регулятор горения и нагреваемая панель. Она и есть тот самый излучатель. Панель может быть изготовлена из металлической трубы, сетки, перфорированного листа, керамики и т. д. Нагреваясь до 700-900 градусов, панель излучает инфракрасные волны. Они отдают тепловую энергию не воздуху, а окружающим предметам. От них постепенно прогревается воздух. По такому принципу работает инфракрасный газовый обогреватель.

Этот вариант прямого обогрева, когда продукты горения выводятся внутрь, а не на улицу, оптимальный для кратковременного использования в хорошо проветриваемых помещениях.

Если есть возможность монтажа отопителя непрямого обогрева, лучше купить его.

Инфракрасный газовый обогреватель для дачи с баллоном.

Керамический

По способу передачи тепла газовый керамический обогреватель относится к инфракрасному типу. Основной элемент нагревателя — керамическая вставка или панель. Она служит для превращения энергии горения в тепловое излучение.

Если предусмотрена возможность подключения к переносному баллону, устройство будет работать автономно. Это удобно, особенно для владельцев загородных домов, расположенных там, где еще нет инфраструктуры, или она на зимние месяцы отключается.

Чтобы включить нагреватель без автоматического розжига необходимо пламя из спички или зажигалки поднести к верху керамической панели. Категорически запрещается разжигать пламя возле форсунки.

Керамический газовый обогреватель для дачи с баллоном.

Каталитический

Одно из самых безопасных устройств для обогрева — это каталитический газовый обогреватель. Главное отличие от других видов аналогичных устройств заключается в беспламенном сжигании топлива и выделении тепла в ходе реакции окисления. Так как работает газовый источник тепла без огня, продукты горения не выделяются в воздух помещения.

Основной элемент — это каталитическая или катализаторная пластина из стекловолокна, с добавлением платины. При попадании топлива на ее поверхность начинается окислительная реакция, в ходе которой выделяется тепловая энергия.

Потребитель обогревает дом, но не получает отрицательных побочных эффектов, возникающих при обычном горении, таких как сжигание кислорода воздуха, насыщение углекислотой. Каталитический газовый обогреватель в этом плане намного безопаснее и экологичнее. Это главные плюсы такого устройства, судя по отзывам пользователей. Есть у него и минусы, главным из которых можно считать стоимость. Каталитическая пластина вырабатывает свой ресурс спустя 2500 часов работы. Заменить ее стоит почти столько же, сколько купить новый источник обогрева.

Выработавший ресурс агрегат целесообразнее заменить на новый, а не покупать пластину к нему.

Каталитический газовый обогреватель для дачи с баллоном.

Портативный

Портативные газовые обогреватели для обогрева пригодятся в походных условиях, в необорудованных никаким видом отопления строениях. В тыльной части прибора располагается небольшой баллон с газом объемом от 200 мл до 3 литров. Расход топлива таким обогревателем 100-200 г/час, мощность не более 1,5 кВт/ч. Портативный источник тепла работает по типу инфракрасного. С помощью пьезоподжига в горелке появляется пламя, которым нагревается керамическая пластина. Излучение от нее дает необходимое тепло.

Относительно недорогой, дешевый, легкий, удобный, предназначен для обогрева небольших, до 15 м2, помещений, гаража, палатки.

Портативный газовый обогреватель для дачи с баллоном.

Основные элементы газового камина

Топочная часть

  • Основополагающим элементом в обустройстве газовой конструкции является горелка на газу, которая ставится внутри конструкции и декорируется искусственным вариантом поленницы из огнестойкого материала. Она имитирует выбранную вами породу дерева, создавая соответствующую атмосферу.
  • Чтобы улучшить теплоотдачу, боковые стенки топки расширяют к наружной части, куда устанавливается дверца из стекла. Топочная часть при этом должна иметь определенные габариты. Снизу устанавливается блок управления, который необходимо отделить от камеры сгорания теплоизолирующей прокладкой.
  • В отличие от стенок дымосборник должен сужаться к верхней части, таким образом, чтобы через него продукты сгорания выводились в дымоход.
  • Теплоизоляция является одной из основных характеристик качественной конструкции, поэтому дымоход должен быть обернут слоем специальных материалов. В отличие от каминов на дровах, для газовых конструкций может использоваться меньший диаметр дымохода.

Топливо для камина работающего на газу

Управление конструкцией

Используя газовый камин, вы можете управлять его работой как вручную, так и при помощи автоматизированной системы.

  • Для каждой современной конструкции стандартно устанавливаются датчики уровня углекислого газа и опрокидывания. Они обеспечивают защиту от выброса в окружающую среду вредных веществ, прикрывая подачу газа.
  • Для непрерывной подачи газа используется дополнительное устройство, которое автоматически подключается при снижении интенсивности пламени.
  • Комнатный термостат станет отличным дополнением к газовому камину. Его устанавливают непосредственно на камин. Такой аксессуар делает возможным поддержание постоянной температуры в помещении.

Чтобы установить нужный параметр температуры, вам достаточно зафиксировать его на шкале устройства. Горелка прочитает сигнал, который пройдет от датчиков, и в соответствии с ним или подожжет большее количество газа, или прекратит работу до нижней температурной границы. Благодаря работе датчиков, можно не только регулировать температуру, но и условия безопасной работы своего оборудования.

В случае снижения давления газа, а также ухудшения тяги в дымоходе, автоматизированное устройство снизит подачу топлива в топку, пока условия не будут восстановлены в оптимальном режиме.

Топливо для газовых устройств

Все перечисленные выше требования и руководства можно отнести к тем каминам, которые работают на природном газе. Самостоятельно заниматься установкой такого варианта не рекомендуется.

В случае использования пропана-бутана, который можно приобрести в стандартных газовых баллонах, монтаж газового камина своими руками вполне доступен. При этом определиться с вариантом необходимо изначально, так как впоследствии перестроить вашу конструкцию будет трудоемко и дорогостояще.

Переделка дровяного камина в газовый

Чтобы совершить данное мероприятие, вам для начала необходимо почистить камин от продуктов сгорания топлива: сажи, золы, углей. Далее нужно поставить внутрь топки газовую горелку согласно всем инструкциям. Дымовая труба, которая была пристроена к вашему камину, станет вытягивать продукты сгорания газа.

Конечно, и камины, и комплектующие части устройства не должны быть изготовлены в кустарных условиях. Лучше всего, если они будут выполнены на специализированном заводе, где пройдут соответствующие испытания качества продукции.

Если же вы хотите избавить себя от проблем со строительством дымохода, можно установить газовый камин во дворе дома или на террасе.

Для чего нужен камин в доме?

Управление и системы безопасности

Управляться процесс горения может вручную или автоматически.

Некоторые модели имеют пульт управления.

Удобство и безопасность использования устройства повышается, когда прибор оснащён автоматическими системами:

  • Регулирование интенсивности пламени и поддержание заданной температуры.
  • Перекрытие газа при затухании пламени.
  • Прекращение подачи топлива, при превышении СО2 в комнате.
  • Защита от опрокидывания.

Естественное образование сажи в печных трубах неизбежно даже при условии использования самого чистого топлива. Чистка дымоходов печей и каминов от сажи должна производиться регулярно. В материале рассмотрены основные способы прочистки труб от сажи.

Руководство по изготовлению печи для дачи из трубы читайте в этой статье.

Схема внутреннего устройства и материалы

Как было сказано выше, основная задача отопительной системы – прогрев воздуха – решается теплообменником. Поэтому выбор его конфигурации, размера и материала изготовления должен осуществляться особенно тщательно. В первых двух пунктах (конфигурации и размере) существует единство мнений.

Так, наиболее эффективным признается S-образное положение трубок в ребристом радиаторе, которое обеспечивает равномерный прогрев метала и быструю отдачу тела проходящему потоку. Размеры же устанавливаются пропорционально мощности устройства. С материалом изготовления сложнее.

Покупателю или сборщику системы предстоит выбрать из нескольких вариантов, каждый из которых имеет свои преимущества и недостатки.

Наибольшей популярностью пользуются:

  1. Сталь – дешево стоит, быстро прогревается, но и быстро остывает. Подвержена коррозии, а потому относительно недолговечна, в процессе эксплуатации постепенно теряет эффективность.
  2. Чугун – еще одно бюджетное решение, но более перспективное, чем сталь. Чугун хрупок, поэтому монтировать изделия из него следует аккуратно, а большой удельный вес материала предъявляет дополнительные требования к надежности крепления системы на стене. Среди преимуществ чугуна высокая теплоемкость, то есть способность длительное врем отдавать накопленное тепло даже после отключения горелки.
  3. Алюминиевые сплавы – благодаря малой массе, высокой прочности и химической стабильности, способны длительное время надежно функционировать. По теплоемкости практически не уступают чугуну, однако стоят на порядок дороже.
  4. Медь – обеспечивает максимальную теплоемкость, практически не подвержена коррозии, отлично выдерживает перепады температуры и давления, удобна в формовке и монтаже. Однако за такую универсальность придется хорошо заплатить – медные теплообменники самые дорогие из предложенных на современном рынке.

Проанализировав преимущества и недостатки каждого из материалов, можно прийти к выводу, что в газовых конвекторах промышленного производства предпочтительны теплообменники из чугуна и алюминиевых сплавов, так как они обеспечивают оптимальное соотношение цены и качества.

В самодельных устройствах лучше отдать предпочтение алюминиевым сплавам или меди как более надежным и не столь требовательным к навыкам сборщика.

Еще одна дилемма, которую предстоит решить – комплектация системы камерой сгорания открытого или закрытого типа.

  1. Открытая камера забирает холодный воздух непосредственно из помещения, прогревая его и удаляя продукты горения во внешнюю среду. Тем не менее, при ошибке монтажа, недостаточно эффективной вытяжке или в плохо вентилируемом помещении может наблюдаться нехватка кислорода и повышение концентрации угарного газа. Устанавливать конвектор с открытой камерой горения рекомендуют исключительно в нежилом помещении.
  2. Закрытая камера нагнетает внутрь атмосферный воздух через коаксиальный трубопровод. В противоположном направлении по нему движутся продукты горения, которые через стенку трубопровода предварительно подогревают чистый воздух. Такая система надежнее и безопаснее, она компактна и удобна в монтаже. Однако закрытая камера не лишена определенных недостатков – для ее работы требуется электроэнергия, что не всегда удобно в загородных условиях, кроме того, цена конвектора с горелкой закрытого типа всегда выше.

И последняя особенность, которая уже упоминалась выше – наличие тепловентилятора. Тут все просто – чем мощнее вентилятор, тем быстрее прогретый воздух достигнет удаленных помещений и стен, обеспечивая более равномерное распределение тепла. А с ростом мощности вентилятора растет уровень шума и потребление электроэнергии. В мощных устройствах вентилятор также предотвращает перегрев теплообменника, тем самым продлевая срок его службы.

Заводские изделия

Хотя переделка под газ обычной кирпичной дровяной печи является вполне выполнимой задачей, рекомендуется приобретать готовые изделия. Благо, производители подобного оборудования предлагают на выбор огромный ассортимент. Каждая из моделей имеет свои особенности. Общим свойством всех приборов данного типа является простота эксплуатации. Строго говоря, для начала эксплуатации готовой печки необходимо только подключить ее к газовой трубе (или баллону), и подвести дымоход.

В продаже имеются как теплоемкие, так и не теплоемкие модели. Первый вариант станет отличным решением для дачи, которая посещается зимой нерегулярно. Такая печка накапливает тепло на том же уровне, что и обычная дровяная. Остывание нагретой поверхности обычно проходит в течении 4 – 12 часов, в зависимости от модели. Что касается не теплоемких печей, то это те же буржуйки, только на газу. Чтобы такой прибор работал, в нем постоянно должно гореть пламя.
