Винтовая лестница на второй этаж своими руками + чертежи

Плюсы винтовых лестниц

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

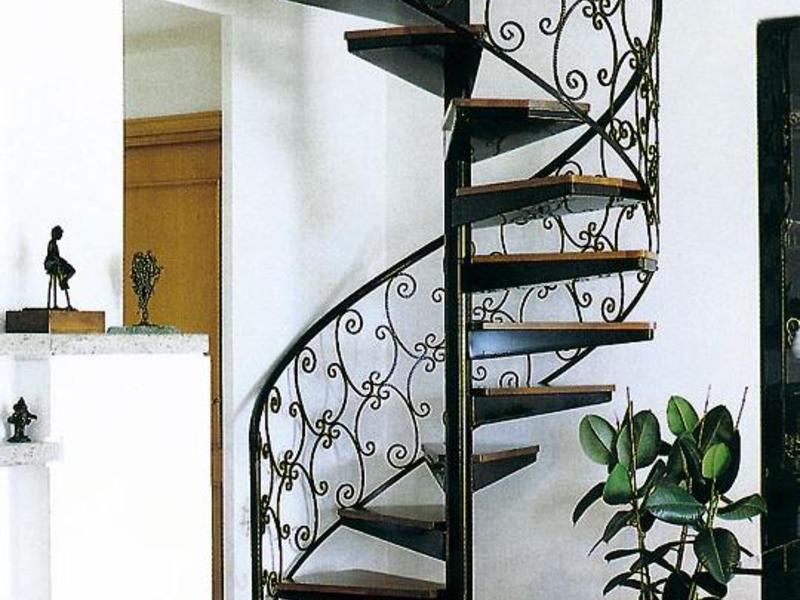

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

Преимущества винтовой лестницы

Винтовые лестницы говорят о своих обладателях, что они имеют тонкое чувство вкуса, а также наделены редким в наше время прагматизмом. Такие конструкции отличают следующие достоинства:

  1. Занимают немного пространства. Конструкциям хватит менее 2 метров квадратных, чтобы расположиться. Их обычно ставят вокруг особой опоры и она будто висит в воздухе. За счет этого, можно сэкономить массу места в апартаментах.
  2. Зрительное увеличение высоту в низких комнатах. Сооружение винтовой лестницы будет значительно дешевле, чем внедрение ее маршевого аналога за счет небольшого количества расходных материалов и небольшой трудоемкости процессов.
  3. Простота монтажа. Сооружения данного типа отлично впишутся во внутреннее убранство домов или квартир частных лиц, ведь там нет большого количества людей.

При строительстве в частном доме винтовых лестниц стоит позаботиться о соблюдении техники безопасности

Если на конструкции широкие ступеньки или крутой подъем, то любая неосторожность и слишком быстрая ходьба могут травмировать людей. Но такие недочеты устраняются внедрением жестких поручней

Не лишним будет рассчитать и габариты сооружения с учетом зарубежных стандартов.

Как нарисовать винтовую лестницу. Как нарисовать лестницу карандашом

Лестница – это конструкция, которая обеспечивает вертикальные связи. Также лестницу часто можно встретить в качестве символа, который означает некий путь вверх или вниз, или переход из одного состояния в другое. В этой статье мы рассмотрим, как нарисовать лестницу тремя разными способами.

Рисование лестницы

Сначала нарисуйте две наклоненные вертикальные линии, которые немного сходятся ближе к верху.

Теперь изобразите несколько линий, соединяющих две предыдущие полосы. Затем под каждой из нарисованных линий проводим еще одну полосу, как показано на рисунке. Между изображенными в предыдущем шаге полосами добавьте еще по одной линии. Чтобы не запутаться, сверьтесь с изображением.

Соедините нарисованные ранее полосы короткими прямыми линиями. Сотрите лишние элементы, и дорисуйте нижнюю часть лестницы. Последний штрих – это добавление теней.

Второй способ нарисовать лестницу

Чтобы изобразить лестницу другим способом, сначала проведите горизонтальную линию. От нее нарисуйте три наклоненные вертикальные полосы, которые должны в итоге сойтись в одной точке.

Внизу рисуем ступеньку в виде прямоугольника, лежащего на горизонтальной полосе. От верхнего правого угла прямоугольника изображаем “гармошку” вверх, чтобы нарисовать боковую часть оставшихся ступеней. Теперь от каждого угла “гармошки” проведите горизонтальную линию до другого конца лестницы, и от края этих полос опустите вниз небольшие вертикальные отрезки.

Как нарисовать объемную лестницу

Если вы хотите сделать необычный рисунок лестницы, то вы можете попробовать создать оптическую иллюзию. Она заключается в том, что под определенным углом ваша лестница будет казаться объемной. Для этого сгибаем лист пополам. Проводим вертикальную линию длиной 10 см через линию сгиба. Сверху проводим горизонтальную линию длиной 2 см. Снизу делаем такую же линию. Вдоль линии сгиба проводим линию в 5 см, так чтобы по центру ее разбивала пополам первая вертикальная линия. Отмеряем на этой линии 2 см, и ставим в этом месте точку. Теперь соединяем левый край верхней горизонтальной линии с левым краем центральной полосы. Также проводим линию от левого края центральной линии до левого края нижней полосы.

После этого соедините правый край верхней и нижней линии с поставленной ранее точкой на центральной полосе. Далее проводим еще по одной линии от каждого края верхней и нижней полосы, только теперь соединяем их с правым краем центральной линии.

Между двумя проведенными линиями добавьте горизонтальные полосы, чтобы получилась слегка согнутая лестница. Наведите эту лестницу черным маркером или ручкой. Между двумя оставшимися линиями, нарисованными карандашом, проведите такие же горизонтальные линии. Ластиком вытрите все лишнее. Согните лист бумаги, и ваш рисунок готов.

Преимущества винтовых лестниц

У винтовых лестниц несколько преимуществ перед маршевыми:

  1. Рациональное использование площади. Чаще всего экономия пространства является главной причиной выбора такого типа лестницы — нужен проем с минимальным диаметром окружности 2 м.
  2. Экономия материалов и затрат. Для правильно рассчитанной винтовой конструкции необходимо меньше составляющих элементов, что снижает ее стоимость и требует меньше времени на монтажные работы.
  3. Эксклюзивность и акцент в интерьере. Этот фактор часто стоит на первом месте у владельцев больших домов. В жилом помещении с низкими потолками витая лестница визуально их поднимает.

Ее оригинальное исполнение является акцентом и украшением жилья с небольшой площадью. Подходит для дачи и маленьких загородных домиков.

Винтовая лестница на второй этаж своими руками – 10 идей с фото

Типы конструкций

Проектирование винтовых лестниц включает в себя определение основных параметров конструкции, составление схематических моделей с обозначением найденных показателей.

Чертеж каждого вида винтовой лестницы должен выполняться в горизонтальной и вертикальной проекциях. Таким образом удастся учесть все детали конструкции, а также наглядно увидеть недостатки того или иного способа расположения ступеней.

Винтовая лестница может иметь одну из четырех конфигураций:

  • с опорой на центральную ось и дополнительным упором на прилегающие периметральные стены;
  • с частичным консольным вхождением ступеней в центральный опорный столб;
  • с упором на гнутые боковые тетивы и фрагменты ограждений;
  • консольное расположение с упором на центральную ось.

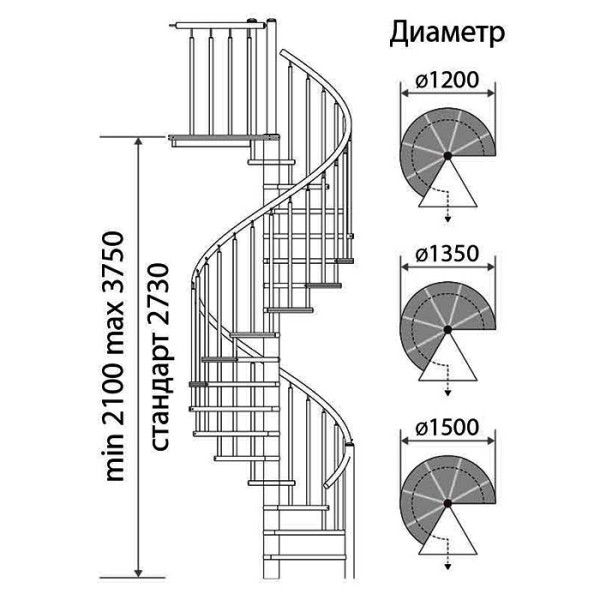

Чертежи будут различаться в зависимости от того, конструкция какого типа проработана в плане. При этом изменяются и размеры деталей винтовой лестницы, так как способы крепления ступеней в различной степени отнимают пространство, предназначенное для передвижения.

Основные типы конструкций винтовых лестниц

Винтовые изделия barcelona

Если вы сомневаетесь в том, что сможете осуществить процесс сборки оборудования самостоятельно, лучше не рисковать. Иначе можно просто испортить стройматериалы, потратить свое время и силы, но при этом не добиться нужного результата. В такой ситуации наилучшим выходом из положения станет приобретение уже готовой конструкции и лестница спиральная barcelona является одним из лучших претендентов на эту роль.

Изделия датского производителя пользуются успехом у многих потребителей, поскольку обладают отличными техническими и эстетическими качествами. К преимуществам их можно отнести:

  • Функциональность. Занимают минимум пространства, поэтому их можно установить даже в маленьких комнатах;
  • Прочность. Изготавливаются из высококачественных и износостойких материалов;
  • Универсальность. Высоту спиральной конструкции при желании можно регулировать;
  • Эстетика. Впишутся в любое стилистическое оформление комнаты.

На фото продемонстрировано несколько моделей датского производства.

Заключение

Спиральные лестницы – эргономичные и стильные конструкции, позволяющие монтировать оборудование в комнатах с любой площадь. А благодаря универсальным эстетическим качествам изделий, они без труда впишутся в интерьер. При желании собрать подобные устройства самостоятельно, воспользуйтесь рекомендациями, изложенными в статье. Тогда сконструированная вами лестница непременно станет главным украшением вашего дома.

Как сделать проем в перекрытии потолка

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях .

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

Нормативная документация — ее основные требования

Нормативные требования определяют, какие материалы следует использовать для изготовления и какие расчеты необходимо провести. Она содержит все необходимые данные и инструкции по проектированию винтовых лестниц.

Важной частью нормативной документации является расчет конструкции лестницы. Он включает в себя определение нагрузок, различных параметров и прочности материалов.
Также в нормативной документации указаны требования к размерам и габаритам лестницы, чтобы она была безопасной и эргономичной.
Нормативы также определяют минимальное количество ступеней, ширины ступеней и подъемы, что cпособствует комфортному использованию лестницы.
Основными требованиями являются безопасность и надежность конструкции

Документация должна предусматривать возможность контроля качества и испытаний лестницы.

Плюсы и минусы нормативной документации заключаются в том, что она предоставляет четкие требования и стандарты, которым должны соответствовать лестницы, но иногда ее изучение и применение могут потребовать дополнительных затрат и усилий. Однако, без нее невозможно разработать и изготовить лестницу, удовлетворяющую требованиям безопасности и долговечности.

Стоимость винтовой лестницы в готовом виде

Если вы желаете оснастить свой загородный дом красивой винтовой лестницей на второй этаж, но у вас нет времени на строительные работы, или же вы просто не любите всем этим заниматься, то вы можете приобрести готовую конструкцию в специализированном строительном магазине. Ее стоимость колеблется в пределах начиная от 25 и до 90 тысяч рублей в зависимости от дизайна, материала, сложности конструкции и других факторов.

Также можно приобрести и более дешевые эконом-варианты лестниц, качество которых будет весьма сомнительным. Конечно же, потратить деньги вы всегда успеете, но сделать лестницу своими руками не так сложно, как может показаться, главное – это не торопиться и действовать согласно инструкции по сборке.

Примеры винтовых лестниц

Ширина проступи

Одна из основных характеристик размеров винтовой лестницы — это ширина проступи. В этом случае нужно тщательно проработать чертежи, опираясь не только на графический метод, но и на формулы, помогающие найти длину ступени. Это необходимо в связи с тем, что размер проступи будет неодинаковым по всей длине.

При разработке проекта винтовой лестницы в плане следует определить такие показатели:

  • Градус разворота — при 360 градусах легче распределить ступени таким образом, чтобы не задевать их при передвижении головой или пяткой.
  • Внешний диаметр — определяет размер самой лестницы и во многом влияет на диаметр верхнего проема.
  • Ширина проступи в центральной и крайних точках — ориентироваться нужно на хорду, то есть на линию, по которой совершается движение и устанавливаются поручни. Внутренний край ступени должен быть достаточно широким для того, чтобы её можно было закрепить на осевой балке, но при этом не загромождать доступную для движения площадь. Всё это должно отражаться на плане.

Для того чтобы определить длину ступени, недостаточно просто разделить пополам диаметр лестницы. Конструкция не позволяет использовать всю площадь поверхности для движения. Дополнительно нужно учесть место для фиксации ступени, а также зону монтажа перил. Таким образом, не стоит принимать параметр меньшим, чем 120 см.

Что касается ширины проступи, нужно определить путь, который проходит человек при подъеме по лестнице. Для этого от её окружности берется лишь 2/3 в связи с вышеописанными факторами. Путь делится на общее количество ступеней, кроме площадочной.

Графическое построение лестницы и формулы для расчета ширины проступи

ТОП-4 самых популярных стилей конструкций

Классика

Предполагает использование дорогих пород дерева. Отличается сдержанностью, в том числе неяркими цветами. Отделкой может быть не слишком вычурная резьба, например, на перилах. Классическая должна иметь «продолжение» в интерьере – похожий по стилю стол, строгие кресла.

Темная классическая со стеклянной перегородкой

Нейтральный стиль

Главным принципом является простота. Простота в оттенке, дополнительных элементах. Может быть изготовлена из любого материала, как дорого, так и дешевого. Такой вид совсем не выделяется, а растворяется в интерьере, на нем не делается акцент.

Конструкция на опорном столбе

Модерн

Дерево сочетается с другими материалами – прежде всего, . Ступени подсвечиваются светодиодами неоновых цветов. Также, как и в случае с классической, лестница-модерн смотрится только при наличии точно таких же деталей интерьера.

Юмористический дизайн

Кантри

Дерево дополняет текстиль. Например, ковер, накладки на проступки. На первый взгляд может показаться, что – стиль высшего общества. Однако это совсем не так. Это, скорее, просто уютный стиль.

Сложный дизайнерский замысел

В нем нет места камню или массивному дереву вроде дуба. Для соответствия стилю можно положить коврик яркого цвета у прихожей, повесить шторы из такого же материала, что и ковер или накладки на проступках, поставить .

Самый сложный по исполнению тип винтовых

Для такой лестницы лучше всего выбирать натуральную, без каких бы то ни было примесей, древесину естественных оттенков. Ей может быть береза.

10 вариантов ступенек для винтовой лестницы: примеры изготовления

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
  2. Ступени покрывайте лаком или краской;
  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
  4. Кронштейны установите между широкими элементами проступей;
  5. После установки последней втулки украсьте ее красивым декоративным оголовком;
  6. Установите все ступени с помощью крепежа;
  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

  • Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
  • Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

  • Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
  • Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
  • Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
  • Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
  • Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Материалы для винтовой лестницы

Основными материалами для создания винтовых лестниц являются дерево и металл. Дерево признано самым удачным решением как с точки зрения простоты в обработке материала, так и с позиции экологической безопасности для здоровья человека. Оригинальный декор деревянного изделия достигается путем использования лакокрасочной продукции, которая усиливает эффект фактуры «живого» материала.

Дерево является теплым и приятным на ощупь материалом, благодаря которому в доме создается уютная атмосфера и благоприятный микроклимат.

Схема устройства винтовой лестницы.

Если вы имеете ограниченный бюджет, вам подойдет древесина хвойных пород. Ступеньки рекомендуется делать из твердых пород, а перила – из клееной древесины, металла или сочетаний металла и дерева.

Кроме древесины и металла в изготовлении ступеней часто используется мрамор, плитка, пластмасса, листовой и профилированный металл, стекло. Для центральной стойки подходят трубы – стальные, асбоцементные, к которым можно прикрепить ступени болтовым, сварным или муфтовым соединением.

Основным материалом для стойки является бетон, камень, кирпич или древесина. Главным условием, которым нужно руководиться при выборе материала для центральной опоры – способность выдержать необходимую нагрузку.

Кроме деревянных элементов, могут понадобиться такие инструменты и материалы:

  • болгарка;
  • сварочный аппарат;
  • пила;
  • наждачная бумага;
  • стальные прутья;
  • стальные уголки;
  • стальные трубы для крепления перил;
  • стальная труба для опорной оси;
  • стальные втулки для крепления ступенек к центральной оси;
  • цемент марки 500, гравий, щебень, кирпич, песок;
  • краска или паркетный лак;
  • морилка.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
