Устройство водяных теплых полов на деревянном основании

Для тех, у кого дом из натурального дерева очень важен аспект
экологической безопасности. Наверняка вы отдаете предпочтение экологически
чистым материалам. В таком случае, устройство теплого пола водяного можно
производить на модульном или же реечном настиле.

Деревянная система водяного теплого пола модульного типа

Монтируются плиты ДСП, имеющие уже заготовленные каналы под
теплораспределительные алюминиевые пластины и крепежные элементы для труб. Эти
плиты укладывают на черновую основу пола. Их назначение – обеспечение качества
монтажа системы за счет жесткости основы. Параметры: толщина более 22 мм, зазор между плитами – 20 мм. При этом, в
зависимости от шага, ширина выбирается из ряда: 130, 180, 280 мм.

Важно! Модульный настил, в отличие от реечного, применяется,
как правило, для устройства теплого пола на первом этаже, поскольку его толщина
больше. Реечный же используют в межэтажных перекрытиях.. Деревянная система водяного теплого пола реечного типа

Деревянная система водяного теплого пола реечного типа

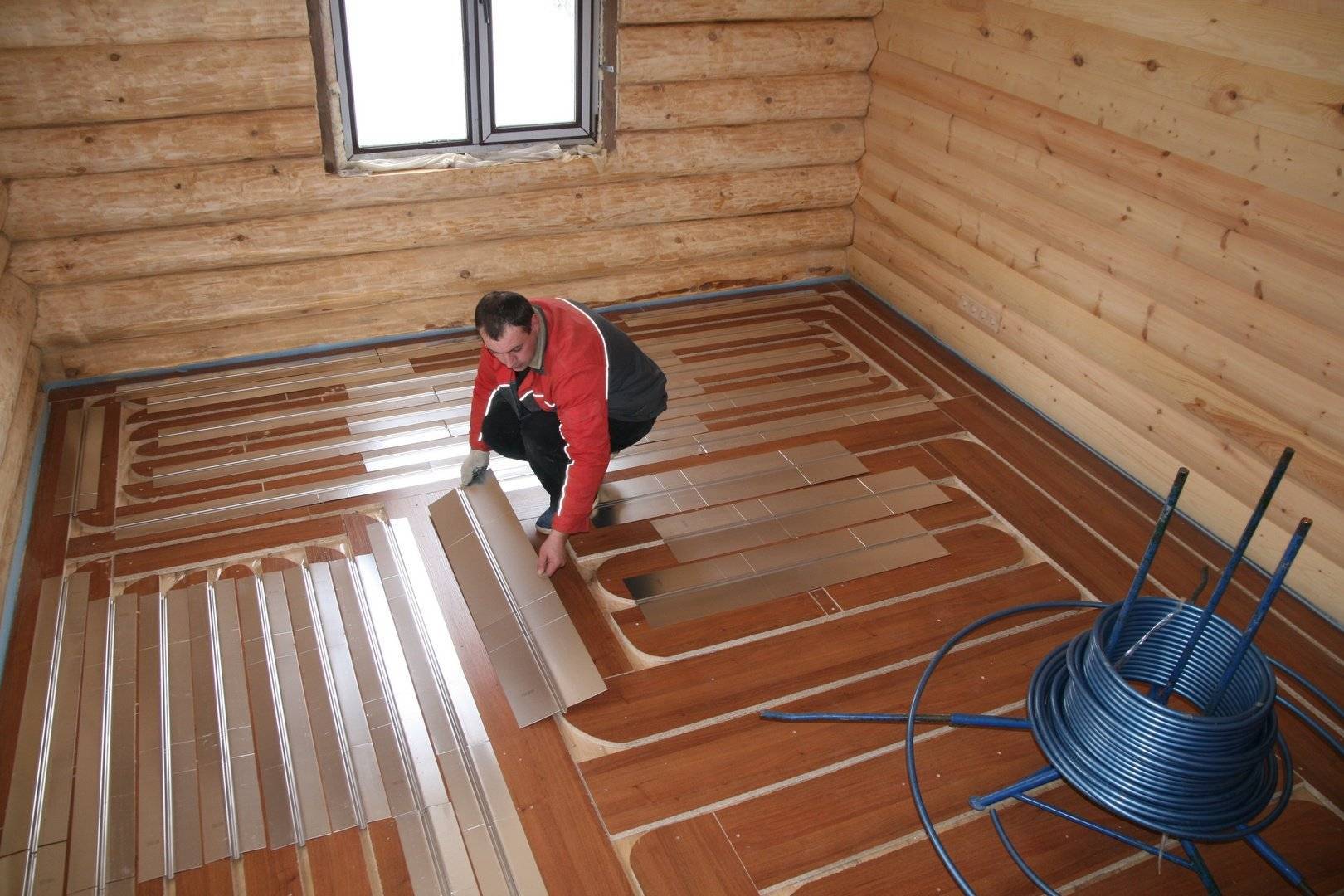

Выполняется реечный настил из ДСП-полос, соединенных с
деревянными лагами. Укладка теплоизоляционного слоя производится между ними.
Материалом теплоизоляции может быть полистирол или же минеральная вата. Все
составляющие теплого пола водяного размещаются между ДСП-полосами шириной 150-300 мм, толщиной более 28 мм.

Устройство водяных теплых полов на деревянном основании

Устройство теплого пола водяного своими руками – процесс не из легких. Он требует привлечения знаний опытных специалистов и определенных трудовых затрат. Но если вам не
безразличен комфорт вашего дома, то этот вид обогрева – оптимальный вариант для создания в нем теплой атмосферы и уюта.

Комплектующие элементы, которые надо иметь в наличии

Тёплый водяной пол состоит из:

• водонагревательного котла,
• нагнетающего насоса, если такового не имеется в составе котла,
• шаровых клапанов на входе котла,
• труб разводки,
• коллектора, позволяющего отрегулировать тепловой поток. С помощью двух разветвителей к одной основной линии подключается несколько контуров тёплого пола. Один позволяет распределить горячую воду, второй – собрать холодную,
• труб, монтируемых по напольной поверхности. Для изготовления отопительного контура предпочтительно использование изделий из сшитого полиэтилена или полипропилена. Последний должен быть армированным для обеспечения достаточных прочностных характеристик,
• фитингов.

Для коллектора предусматривается специальная ниша

Комплектующие системы

Когда все расчеты произведены, стоит задуматься о комплектующих системы отопления. Каждый элемент должен иметь высокое качество, что позволит на долгий период забыть про проблемы отопления. Итак, материал для теплого водяного пола включает в себя следующие компоненты:

Трубы. Они служат в качестве транспортировки тепловой энергии посредством теплоносителя. Лучшим вариантом, на сегодняшний день является сшитый полиэтилен, который обладает защитной воздухонепроницаемой оболочкой. Их монтаж осуществляется за счет специальных фитингов. Более того, работать с ними не составит труда даже неопытным мастерам.
Контрольно-распределительные устройства. Здесь подразумевается коллектор, который позволяет равномерно распределять теплоноситель по всем контурам. В его комплекте обычно идут термостат, а также специальный агрегат, который ограничивает поток жидкости. Чтобы можно было управлять температурой теплого пола, дополнительно устанавливается терморегулятор.
Котел. Этот прибор является источником тепловой энергии. Он может быть электрическим или газовым

При выборе котла важно правильно рассчитать его мощность, особенно если теплый пол является основным. В противном случае его мощности может не хватать, и отдельные участки не будут достигать требуемой температуры.
Группа безопасности

В эту категорию включаются: датчик давления/температуры, измерительные приборы, клапана давления и байпас.

Когда теплый пол будет единственным источником тепла в доме, то не стоит экономить, а лучше обратиться за помощью к квалифицированным специалистам. Так, система будет работать надежно и каждый элемент полностью соответствовать принятым стандартам и техническим требованиям.

В процессе проектирования важно установить температурные датчики не только внутри помещения, но и снаружи на улице. Это позволит созданной системе реагировать на изменения внешней среды

Каждый датчик должен быть подключен к управляющему блоку. Этот блок можно настраивать на разные тепловые режимы, которые зависят от внешних факторов. Хотя их наличие не является обязательным требованиям, они помогут оптимизировать работу всего теплого пола. Особенно такие внедрения положительно скажутся на экономии денежных средств.

Итак, если все вышеперечисленные нюансы учтены, то теплый водяной пол может быть основным отоплением

Единственное что важно, так это создать качественную теплоизоляцию, что сведет на минимум тепловые потери. По этой причине к предварительным расчетам следует отнестись крайне внимательно

Достоинства и недостатки водяного тёплого пола

Основными преимуществами водяного тёплого пола являются:

• эстетичность. Элементы системы отопления находятся под декоративным покрытием, а потому не способны ухудшить внешний вид помещения, выполненного в любом стиле,
• безопасность. Можно не опасаться ожога при случайном касании отопительной системы,
• экономичность. Если сравнивать тёплый водяной пол с отопительной системой, включающей радиаторы, экономия может достигать 20-30%,
• комфортность. По тёплому полу комфортно перемещаться даже в сильный мороз, что особенно актуально для семей с маленькими детьми. При этом если у пола температура будет +22°С, то на уровне головы – +18°С. При радиаторном отоплении происходит круговая циркуляция воздушных масс: тепло сначала поднимается, а затем опускается, остыв, к полу. В результате человек чувствует себя некомфортно,
• длительный срок службы. Система, изготовленная из качественных материалов, способна прослужить до полувека,
• равномерный прогрев помещения,
• возможность изменения степени нагрева.

Внешний вид напольного покрытия остаётся неизменным

По полу комфортно ходить босыми ногами

Из недостатков стоит отметить:

• сложность монтажа в квартире, расположенной в многоквартирном доме,
• трудоёмкий монтаж,
• сложность выполнения ремонтных работ.

Чтобы отремонтировать трубы, надо поднять напольное покрытие

Теплый пол без бетонной стяжки

Монтаж водяного теплого пола в деревянном доме

Технология укладки и запуска системы водяного пола включает в себя нескольких этапов. Общая толщина конструкции утепления должна составлять 8-14 см, нагрузка на перекрытия — до 300 кг на 1 м?. Рассмотри более подробно все этапы монтажа теплого пола.

Монтаж гидроизоляции и демпферной ленты

Для укладки гидроизоляционного слоя можно взять обычную пленку из полиэтилена или специальные мембраны. Края пленки должны заходить на стены помещения на 15-20 см. Полотна стелятся внахлест в 10-15 см, стыки проходят строительным скотчем для герметизации.

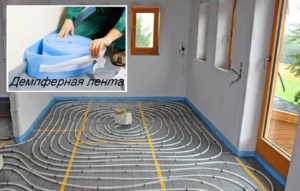

Демпферная лента приклеивается по всему периметру помещения вдоль стен. Лента закрепляется с целью компенсации теплового расширения бетонного слоя. Высота ленты должна быть выше уровня заливки бетона, все лишнее после застывания стяжки обрезают ножом.

Слой утеплителя

Основная функция утеплителя — направить тепло от нагревания труб вверх и не допустить значительных теплопотерь. Пеноплекс — универсальный теплоизолятор, используемый для утепления в системе теплого пола.

Пеноплекс отличается прекрасными теплоизоляционными характеристиками. Коэффициент теплопроводности утеплителя составляет всего 0,030 Вт/(м*С), это одно из самых низких значений среди всех утеплительных материалов.

Пеноплекс выдерживает значительные нагрузки и имеет нулевое водопоглощение. Материал легок в обработке и монтаже. Утеплитель кладется встык со смещением плит второго слоя на 15-20 см. Это позволяет плитам плотно встать и связаться между собой.

Фольгированный слой и армирующая сетка

Чтобы водяные теплые полы имели хорошую теплоотдачу, на плиты пеноплекса расстилается фольгированная пленка с разметкой для раскладки труб. На следующем этапе на плиты утеплителя укладывается армирующая сетка. Она используется как основа для фиксации к ней труб. Между собой сетки скрепляются с помощью проволоки.

Укладка труб

Крепление труб к сетке можно производить с помощью хомутов из полиамида, стальной крепежной проволоки или степлера с фиксаторами. Трубы прокладываются, отступая от стен на 15-20 см.

Важно: каждый контур труб водяного теплого пола рекомендуется монтировать из единой трубы без применения сварки, а их общая длина не должна превышать 100 м.

Шаг между трубами у стен должен составлять 10 см, а ближе к центру помещения — 15 см. Схема прокладки теплого водяного пола может быть различной, например, спиралью (улиткой) или змейкой.

Укладка труб начинается с подключения 1 конца трубы к распределительному коллектору, а после окончания работ с трубами подключают второй конец. Контуры в основном подключают через распределительный узел. Он выполняет ряд функций:

1. Повышение давления в системе.
2. Регулирование температуры.
3. Равномерная подача в несколько контуров.

Существует несколько схем подключения к котлу — с ручным регулированием, с погодной автоматикой и с автоматической регулировкой.

После окончания монтажа всех контуров, в обязательном порядке необходимо провести пневматические испытания системы подогрева на герметичность. Для этой цели с помощью компрессора производится опрессовка. Так как молекулы воздуха по размерам уступают молекулам воды, то можно легко отыскать даже небольшую разгерметизацию.

Бетонная стяжка

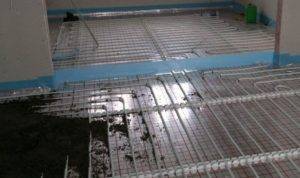

Заливка бетонной стяжки производится только после окончания монтажа труб и проверки герметичности. Желательно использовать бетон со щебнем размером 5-20 мм.

Рекомендуемая минимальная толщина слоя бетона над трубами составляет 3-5 см. Такой слой бетона позволит получить необходимую прочность конструкции и равномерно распределить тепло по поверхности.

Если правильно соблюдены все этапы технологического процесса, то стяжка должна начать затвердевать через 4 часа.

Спустя 3 дня после заливки бетонного слоя он наберет половину своей прочности, а окончательно затвердеет только через 4 недели. Не рекомендуется запускать систему обогрева до этого момента.

После полного затвердевания бетона можно завершать процесс установки теплого пола в доме, уложив поверх стяжки напольное покрытие.

Слои конструкции:

• Гидроизоляционный слой.
• Демпферная лента.
• Плиты утеплителя.
• Фольгированная пленка.
• Армирующая сетка.
• Труба контура.
• Слой бетона.

Трубы для теплого пола

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.

А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:

• Из металлопластика.
• Из полипропилена.
• Из сшитого полиэтилена.

Пластиковые трубы

Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

Модульная укладка водяного теплого пола

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины.

Схема реечной укладки

Устройство теплого пола

Принцип организации теплого пола очень прост. В основание пола укладывается отопительный контур, по которому будет двигаться вода. Каждый контур начинается и заканчивается возле коллектора. Некоторые практикуют вертикальную укладку труб. Для этого труба укладывается на стене, которая потом зашивается отделочным материалом. Это оправдано в тех случаях, если имеется большое окно. Более того, это плюс с эстетичной стороны, ведь на стенах будут отсутствовать радиаторы, но зато  будет иметься барьер для проникновения холодного воздуха извне.

Если у вас квартира, то здесь можно использовать централизованную систему отопления. Однако для ее реализации потребуются соответствующие разрешения и выбор подходящей схемы монтажа труб и их подключения. В некоторых новостройках этот нюанс значительно упрощен. В них уже имеется стояк, который предназначается для организации теплых полов.

Видео о схеме укладке теплых полов:

Отделка водяного пола деревянным покрытием

Натуральные полы из дерева имеют отменные показатели экологичности. Они приятны на ощупь и долговечны, что стало причиной их высокой популярности. Однако это не самый хороший вариант для водяного пола – основание из дерева не рекомендуется нагревать свыше +27 градусов. В противном случае оно будет рассыхаться

В целом, использовать такой вид покрытия на системе водяного подогрева можно, но важно внимательно следить за показателями температуры – полы не должны работать на всю мощность

Водяной теплый пол под деревянное напольное покрытие

То же можно сказать и в отношении инженерной и паркетной досок. Кстати, последняя может укладываться только плавающим способом. Лучше использовать паркетную доску толщиной 4 мм и имеющей масляное, а не лаковое покрытие. Инженерная доска не должна быть толще 16 мм, в противном случае она будет долго греться.

Инженерная доска — особенности

Деревянный пол, установленный на водяную систему подогрева, может доставить немало хлопот в осенний или весенний период. Из-за резких скачков влажности и температуры покрытие начнет деформироваться, могут появиться щели.

Для покрытия, укладываемого на водяной теплый пол, лучше использовать древесину, полученную из экзотических пород деревьев. Такие материалы отличаются более высокими показателями устойчивости к влажности, не склонны к усадке и обладают отличной теплопроводностью по сравнению с другими породами. Это могут быть тик, палисандр. Но стоимость древесины этих деревьев достаточно высока.

Монтаж теплого водяного пола

Нюансы, которые необходимо учитывать при укладке тёплого пола на деревянный пол

До начала работ необходимо проверить основание. Древесина — не самый крепкий строительный материал, поэтому нуждается в дополнительном обследовании и обработке.

Доски должны быть сухими, плотными, без признаков гниения. Они пропитываются составами, защищающими от воды, насекомых и горения. Само основание должно быть идеально ровным, чтобы рабочая жидкость не стекала под уклон.

Затем выбирается утеплитель: минеральный, пенопласт или пенополистирольные плиты. Иногда в качестве утеплителя используются древесные опилки или песок. На такой утеплитель тоже можно уложить трубы и металлические рассеиватели.

Стеклянная вата хорошо дышит и не даёт древесине гнить. Она не портится со временем, хорошо держит форму, но очень гигроскопична и её нельзя укладывать на материал не пропускающий воздух.

Панели из базальтовых волокон или каменной ваты имеют высокую плотность, не плесневеют, не гниют, обладают стойкостью к агрессивным средам, не являются канцерогеном. Основными их свойствами являются:

• температура плавления больше 1000 °С, что не даёт распространятся огню и защищает конструкции от разрушения при возгорании;
• хорошо пропускают пар и воздух, не собирают конденсат и выводят влагу;
• не впитывают воду;
• в каменной вате не живут грызуны и бактерии;
• хорошо сохраняют форму и выдерживают нагрузки;
• спутанность волокон и большое количество воздуха внутри плит делает их качественным изолятором от потери тепла и проникновения шума.

Если уложить его толщиной от 15 до 20 см, то это будет лучший утеплитель для первого этажа.

Плиты из пенополистирола – это новый доступный утеплитель для любых конструкций. Достоинства таких плит:

• имеют один из самых низких коэффициентов теплопроводности;
• не впитывают воду;
• работают как шумоизоляция;
• небольшой вес обеспечивает им лёгкий монтаж;
• не теряют форму при нагрузках;
• в состав экструдированного пенополистирола добавляются антипирены, защищающие его от возгорания;
• не вступает в реакцию с кислотами и щелочами;
• в междуэтажных перекрытиях можно укладывать прямо на доски без дополнительной защиты.

Основной недостаток – при нагревании выше 85 °С начинается выделение вредных веществ. Использовать пенополистирол в качестве утеплителя при монтаже отопления удобно, но необходимы температурные датчики.

https://youtube.com/watch?v=K3dEqr9QgOg

Следующим шагом является подбор труб для обогрева. Их диаметр может быть от 15 до 20 мм. Для монтажа тёплого пола можно использовать трубы:

• металлополимерные армированные сетчатым каркасом – объединяют в себе качества пластмассы и металла;
• полиэтиленовые с кислородозащитным слоем – по своим рабочим качествам не уступают металлопластику, но намного дешевле;
• медные – значительно дороже пластиковых, сложнее в монтаже, но теплоотдача у них намного выше;
• из гофрированной нержавейки – легко монтируются, без соединителей и хорошо проводят тепло, долго служат.

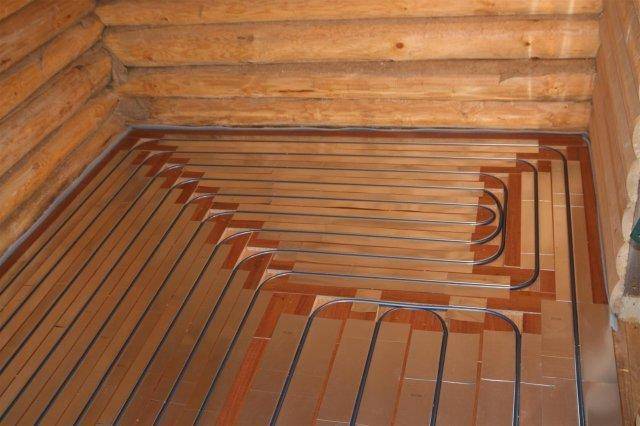

Металлические пластины теплораспределения со специальными желобами для труб делаются из оцинкованной стали или меди. Заменив металлические пластины толстой фольгой, можно неплохо сэкономить. Проложить трубы без твёрдой подложки под финишное покрытие можно только под деревянный пол. Под линолеум, ламинат и плитку подложка обязательна.
