Водоснабжение бани

Система отвода воды с пола до наружной канализации

Сливать воду с пола в наружную канализационную сеть можно двумя способами: с помощью трапа и через бетонную воронку под полом.

Трап

Идея использования трапа для отвода воды появилась недавно. Поэтому при его монтаже иногда делаются элементарные ошибки. Как их избежать, и поговорим.

Трап в бане — это элемент канализационной системы, обеспечивающий отвод воды с пола в наружные сточные сети. Устанавливается в парилке и моечном помещении на уровне пола или под деревянным сплошным или проливным полом в бетонной воронке. Состоит из корпуса, сифона, затвора, отводящей трубы и решетки.

Основные функции:

• отвод воды с пола в систему канализационных труб;
• первичная фильтрация стока;
• перекрытие потока неприятных запахов с выгребной ямы.

Трапы могут быть нескольких видов:

• вертикальные — подвод канализационной трубы к сифону производится снизу, что увеличивает скорость водоотвода, но требует заглубления всей системы;
• горизонтальные — отводная система крепится к трапу сбоку. Но здесь обязательно нужен уклон всех труб.

Отличаются трапы и по виду затвора. Он может быть:

• водяным (гидрозатвор). Самый простой и надежный. Однако в бане он не применим по двум причинам: может высохнуть, если парилкой долго не пользовались или замерзнуть зимой;
• мембранным — открывается под давлением водяного потока. Для бани они непрактичны — требуется постоянное увлажнение запирающего элемента. Иначе теряется его эластичность и запахи из канализации попадают в помещение;
• поплавочным — шарик всплывает при поступлении воды;
• маятниковым — шторки (лепестки) под давлением воды уходят вниз, а закрываются за счет противовесов, расположенных снаружи трубы.

Критерии выбора

Выбирая трап, а их разнообразие в торговой сети поражает, необходимо обратить внимание на следующие характеристики:

• диаметр канализационной трубы, чтобы была возможность соединиться без промежуточных элементов (переходников);
• способ соединения с системой канализации: вертикальный или горизонтальный;
• пропускную способность, чтобы не оказалось, что наружные сети диаметром 100 мм, а трап — 50 мм или, наоборот, в результате чего вода уходит с задержкой (труба диаметром 10 см пропускает 2,3 л/с);
• внешний вид — здесь можно подобрать под любой пол: деревянный, керамогранитный;
• материал изготовления. Метал надежней, но дороже. Для бани оптимальным решением является высокопрочный пластик или комбинация из нескольких материалов. Например, сифон из полиэтилена, а решетка металлическая;
• вид затвора.

Монтаж трапа

Монтаж трапа выполняется после установки отводящей трубы до заливки стяжки при использовании ленточного фундамента. При этом необходимо соблюдать несколько важных требований:

решетка трапа не должна выступать над поверхностью пола. Обычно она располагается на одном уровне

Но лучше, чтобы была чуть-чуть заглублена;
пол в бане со сливом через трап должен иметь уклон в сторону решетки, чтобы вода быстро уходила самотеком;
зазоры между полом и трапом нужно хорошо герметизировать, чтобы влага не просачивалась в подполье;
при использовании вертикального трапа важно рассчитать глубину заложения отводной канализационной сети. Для этого следует посмотреть руководство по сборке сифона, где указаны минимальные параметры для каждого узла (только в сухом затворе рабочий участок может быть от 3 до 7 см), а также учесть необходимость установки тройника для приема воды с моечного отделения или парной (зависит от места подсоединения к канализационной сети).

Сборка трапа ведется в следующей последовательности (на примере деревянного пола):

до настила досок вся система водоотвода собирается. В нее заливается вода в большом количестве. Если протечек не наблюдается, трап разбирается;?

Проверяется, насколько правильно собрана система водоотвода.

• настилается пол из половой доски (должны быть шип и паз). Как это правильно сделать, можно посмотреть здесь;
• с помощью измерительных инструментов находится месторасположение приемной канализационной трубы, после чего на поверхности пола рисуется отметка для сверления отверстия под трап. Оно должно быть с небольшим зазором;

электролобзиком вырезается отверстие;

• стамеской высекается квадрат под решетку;
• устанавливается трап;
• зазор между решеткой и полом герметизируется.

А сейчас рассмотрим, как сделать слив в бане под полом с помощью бетонной воронки. Сразу отметим, что заливать стяжку с уклоном мокрым способом трудоемко и сложно — процесс подробно описан здесь. Проще воспользоваться полусухим методом укладки бетона, что позволяет без особых проблем получить требуемый угол наклона поверхности в любом месте подполья. Как выполняется полусухая стяжка подробно описано в работе «Как делается полусухая стяжка пола?»

Проектирование системы слива

При проектировании устройства канализации для бани нужно разобраться с четырьмя узлами конструкции:

• методом отвода воды с пола;
• способом ее сбора в подполье;
• системой доставки к месту фильтрации;
• видом фильтрационных колодцев.

При этом все расчеты и чертежи, при необходимости, следует выполнить до начала работ по устройству ленточного фундамента (для свайного и столбчатого основания требование не актуально), чтобы через несколько недель не долбить бетон или железобетонные блоки перфоратором.

Отвод воды с пола

Для отвода воды с деревянных полов используются щели между досками (проливной пол) или уклон (для сплошного покрытия). Метод уклона для вывода воды в поддон под половым настилом или трап используется также и для наливного (встречается редко) пола и напольного покрытия из керамогранитной плитки.

Требования к уклону

Для ухода воды с монолитного пола должен быть уклон. Оптимальный угол — 1o. Этого достаточно для удаления водного потока любой мощности при минимальной вероятности, что человек поскользнется (падают и на ровном месте). Строительными правилами допускается еще больший угол наклона — 2o. Но это уже перебор.

Расчеты вести нет необходимости. Разница по высоте при создании угла в 1o составляет 10 мм на 1 м.

Виды наклонных полов

В бане можно настилать полы в нескольких плоскостях: одной, двух, четырех и шести.

• С одной плоскостью. Такой вариант начал набирать популярность в последнее время. Суть в наклоне всего пола к стене в торце половых досок, где крепится желоб (чаще всего из оцинковки или профлиста) для сбора воды. Отвести ее по искусственно созданному каналу можно в любое место.
• С двумя плоскостями. Здесь сброс воды производится уже не около стенки, а посередине пола в желоб. Суть метода хорошо видна на фото ниже, где наклон идет от стен к середине бани, т.е. само напольное покрытие разделено на две части, каждая из которых смонтирована под собственным углом.

Пол с двумя плоскостями.

Четыре плоскости. Два предыдущих способа сброса воды с пола применяются при устройстве воронки в подполье, из которой влага по трубам уходит в выгребную яму. Такой метод избавления от воды имеет многовековую историю, т.к. применяется и для проливных полов. С появлением сплошных (цельных) напольных покрытий кому-то пришла в голову идея использовать трап для сбора и отвода воды. Это позволило отказаться от бетонной стяжки при устройстве деревянных полов (исчезла необходимость в водосборной воронке).

Отличительной чертой метода является размещение одного сливного отверстия посередине пола. Для того чтобы вода сбегала к нему, пол условно делится на четыре части, каждая из которых имеет небольшой уклон к трапу. Места соединения поверхностей называются разрубами. По ним и стекает вода к сливному отверстию. В готовом виде такая конструкция похожа на конверт (см. фото).

Конверт.

Шесть плоскостей. Больше четырех плоскостей на практике встречается довольно редко. По сути, это усложненный конверт. Используется только на керамогранитных полах при трапе круглой формы. Суть показана на фото ниже.

Перекачка воды для бани из колодца

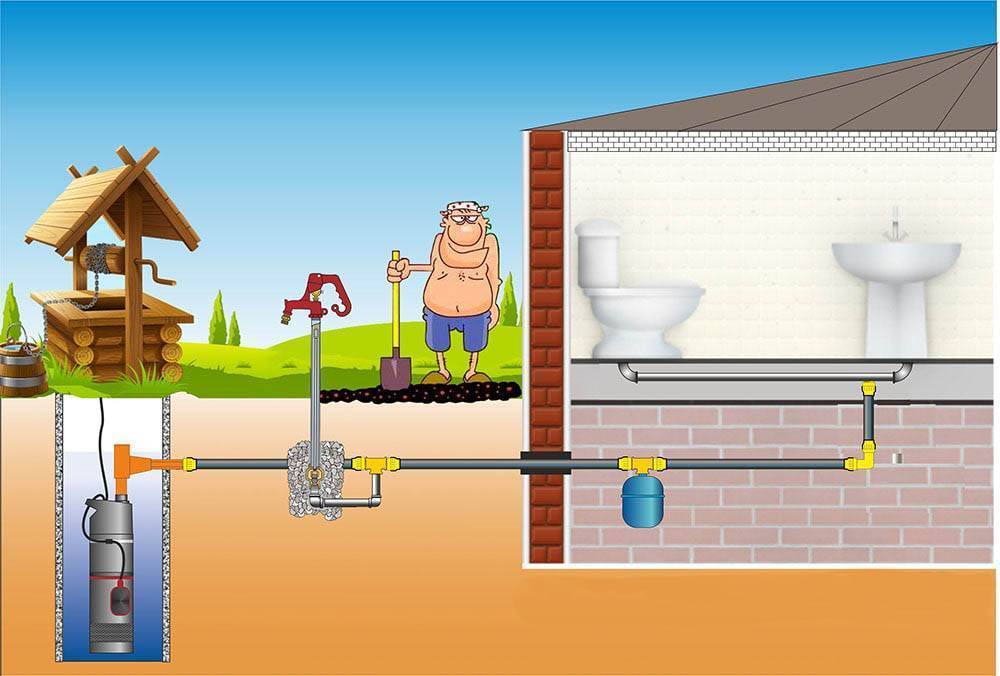

Водоснабжение бани из колодца – это самый простой и доступный вариант. Ежедневная потребность в воде гарантирует его наличие на каждом загородном участке. Схема водоснабжения бани из колодца такова:

• В шахту опускается погружной насос, к которому подсоединен трубопровод или обыкновенный садовый шланг. Через него вода перекачивается в баню.
• Вместо погружного насоса может быть использована помпа, которая размещается рядом с колодцем или в техническом подполье бани. Данный метод допустим лишь в случае незначительного перепада высот.
• Трубопровод может быть проложен по поверхности земли или в траншее. Если имеется потребность в воде в бане зимой, то трубопровод надо размещать ниже уровня промерзания почвы. Все составные части системы водоснабжения, по той или иной причине расположенные не в земле, должны быть утеплены.

Делая водопровод для бани своими руками, нужно учитывать, что он должен иметь наклон в сторону колодца. Благодаря этому вода, оставшаяся в трубах, будет самостоятельно стекать обратно, что исключит возможность ее замерзания.

Это интересно: Печь для бани из колесных дисков — рассказываем по порядку

Укладка трубы в сухой грунт

Если трубы прокладывают под землей, учитывают уровень почвенных вод. Если они далеко, устройство подземного водопровода в баню не вызывает сложностей. Трубы берут полиэтиленовые, другой пластик или сталь не подходят. Роют траншею глубиной не меньше 0,5 м. Даже если полиэтиленовая труба замерзнет, она настолько эластичная, что останется целой. Чтобы надежно защитить от морозов, закапывают на 20-30 см ниже уровня промерзания почвы, утепляют.

Укладка трубы в траншею под баней.

Уязвимое место водопровода – металлические краны и сгоны, применяемые для соединения отдельных веток системы. Полиэтиленовые трубы можно стыковать муфтами, если вода из труб стекает. В неотапливаемом помещении от стальных муфт и сгонов отказываются. Соединяют встык при помощи паяльника, создавая сплошную магистраль. Краны берут классические из чугуна или другого металла – они не так чувствительны к морозам, как шаровые.

Подключение водопровода от дома к бане

Ситуация значительно упрощается, если помещение парилки находится рядом с отапливаемым домом. В этом случае водопровод к бане можно проложить без особых ухищрений и перестраховок.

В качестве материала можно использовать полипропиленовые трубы, лучше всего марки «Стаби», армированные толстой алюминиевой фольгой. В доме трубу зимнего водопровода подключают к системе горячего водоснабжения. Можно подсоединить и к выводу холодной воды, но в этом случае для обогрева магистрали нужно будет одеть на соединительную муфту греющий элемент. Теплопроводности фольги будет достаточно, чтобы подведенное к трубе тепло распространялось на 5-7 м длины водопровода.

Для прокладки магистрали достаточно вырыть между домом и баней траншею глубиной 60-70 см, засыпать ее насыпной теплоизоляцией. Пластиковую трубу одевают в двухслойную полипропиленовую теплоизоляцию, укладывают на подушку и засыпают глинистым грунтом.

Если расстояние между баней и домом более 7 м, то нужно будет использовать саморегулирующийся греющий кабель. Пластиковую магистраль предварительно обтягивают металлической фольгой, далее спиралью наматывают кабель на 24 В, после чего одевается «чулок» теплоизоляции и укладывается в подготовленную траншею.

Понятно, что греть трубу зимнего водопровода в бане придется круглые сутки, поэтому для обеспечения пожаробезопасности для электрообогрева потребуется сделать отдельный понижающий трансформатор с автоматом защиты.

Схемы водоснабжения из колодца

Организация водоснабжения бани и дачи может быть сделана по-разному. Есть совсем простые варианты, требующие минимума средств и времени на организацию, есть более сложные, но предоставляющие больший уровень комфорта.

Как подвести воду из колодца в баню на даче

Самый простой и экономный способ

Простейший вариант – в колодец опустить погружной насос (без обратного клапана), трубы провести по воздуху, но так, чтобы они были не горизонтальны, а имели уклон или в сторону колодца или в сторону бани

Важно: на всем протяжении этого трубопровода не должно быть кранов или других запорных устройств

При включении насос качает воду. Пока вода поднимется по трубам и дойдет до здания, проходит какое-то время (зависит от глубины водяного зеркала и расстояния до него, мощности насоса). Когда емкость (ведро или бак) почти наполнена, насос отключают. Оставшаяся в трубах вода частично стекает в емкость, частично – обратно в колодец.

Эта система дает минимальные удобства, но зато она очень проста и функционирует без сбоев даже зимой. Все что нужно для ее работоспособности в зимнее время – утепленный домик для колодца, который можно сделать самостоятельно, затратив немного времени, средств и усилий.

С консольным насосом

Есть более сложная схема, но также не особенно затратная, зато предоставляющая более высокий уровень комфорта. В ней используется консольный насос.

Cхема водоснабжения из колодца с использованием консольного насоса

На схеме он установлен в бане (или в домике на даче), а от него уже идет разводка. Такая схема водоснабжения из колодца будет хороша при условии, что уровень воды в колодце – не ниже 5 метров и вода прибывает достаточно хорошо. При большей глубине придется мудрить — заполнять всасывающий водопровод водой до уровня расположения консольного насоса, что создаст лучшие условия для его работы и вода сможет поступать и с глубины до 7 метров.

Для обеспечения работоспособности такой системы водоснабжения в зимнее время, необходимо утепление навеса для колодца. Выход трубы из колодца (герметичный) нужно делать ниже уровня, до которого промерзает грунт зимой в вашем регионе. На том же уровне вести трубопровод до места входа в помещение и там уже поднимать его до насоса.

Для предотвращения размерзания труб на случай аномальных холодов и промерзания грунта ниже среднестатистического, их лучше обернуть теплоизоляционными материалами или уложить глубже точки промерзания. Оба варианта имеют свои минусы: нужно или копать глубже, чем 1,5 метра (обычная глубина промерзания для средней полосы), что не очень хочется, или тратиться на теплоизоляционные и гидроизоляционные материалы.

Как один из вариантов поддержания температуры трубопровода в зимнее время – использование греющего электрического кабеля, но в этом случае у вас должен быть гарантированный источник питания, что для сельской местности, увы, не всегда реально. Затраты затратами, но менять весь трубопровод после зимы намного хуже. Так что одну из мер желательно все-таки принять.

С накопительным резервуаром на чердаке

Cхема водоснабжения из колодца Одна из разновидностей подобной схемы предусматривает устройство накопительного резервуара для воды на чердаке, в мансарде и т.п. Такой вариант хорош тем, что закачав в бак воду, вы можете насос отключать, а вода будет поступать в гребенку самотеком. Но для того, чтобы зимой в неотапливаемом помещении вода не замерзла в трубах или в баке, нужно сделать трубу для слива воды. Вывести ее желательно обратно в колодец, ну или в систему канализации – как вы для себя решите. В таком варианте нужно будет хорошо все продумать, чтобы количество воды в трубах-вентилях было минимальным.

С водовоздушным баком, гидроаккумулятором и системой контроля

Для тех, кто не желает терпеть абсолютно никаких ограничений в комфортности условий, есть более сложные схемы с использованием современного оборудования. Это насосные станции. Они поддерживают в системе постоянное давление, воду поднимать могут с любой глубины, главное — правильно подобрать насос. Причем эти системы могут качать воду и из централизованного водопровода, что необходимо, если система изношена и давление в сети низкое.

Cхема водоснабжения из колодца

Схема водоснабжения из колодца с гидроаккумулятором

Еще один способ организации водопровода на даче и в бане

О том, как выбрать место под колодец, где его расположить и как выкопать читайте в статье «Где, когда и как копать колодец»

Насосы и трубы для водоснабжения

Сказать о централизованном водоснабжении не будем, там все не сложнее и довольно ясно. Что касается автономных систем водообеспечения, то независимо от варианта источника воды: скважины или колодца, необходимо поставить насос для водоснабжения. Это вопрос жизни и погибели, выбрать оборудование нужно правильно.

Затевать выбор оборудования необходимо не с марки или мощности, а с типа насоса. Следует определится, какой мотор брать: глубоководный погружной или поверхностный. Очень принципиально сдать воду в лабораторию для химический исследования: питьевая вода или техно, имеется ли примеси и какие непосредственно, найти состав воды. Это нужно чтоб разобраться с изюминкой фильтровальных приспособлений.

Расчет дебета источника воды и объемы водопотребления разрешат подобрать насос правильно. Поверхностные насосы могут быть:

• Вихревые – со свойством подымать давление, для неглубоких источников воды;
• Центробежные – для колодцев и не очень глубочайших скважин и естественных источников воды.
• Погружные насосы бывают нескольких видов, их устанавливают при довольно глубочайших источниках:
• Погружной мотор для колодцев;
• Погружной мотор для скважины.

Погружной насос лучше удовлетворяет потребности в воде, объему и напору водяного столба.

Рассмотрев насосы по типу погружения, давайте остановимся на конструктивных типах:

• Поршневые;
• Центробежные;
• Турбинные;
• Роторные;
• Вибрационные.

В случае если имеется вариант использовать или погружной, или поверхностный, сравните их способности и свойства, чтобы обусловится. Главное, что может быть сказать про поверхностный мотор:

• Несложен в обслуживании и эксплуатации;
• Просит установки поглощающего и нагнетающего трубопровод;
• И хоть заявленная глубина всасывания – 10 метров, на практике – это не больше 7;
• При первом запуске, и по окончании простоев, необходимо наполнение водой;
• Длительная работа без перерыва может завершится перегревом и поломкой насоса;
• Результативно работает только для летнего водопровода;
• Довольно гулкий в работе.

Глубоководный или погружной насос характеризуется так:

• Необходимо систематически подымать с целью проведения профилактики и ремонта;
• Ориентирован на нагнетание;
• Работает с глубины от 10 метров;
• Не перегревается, так как слой воды накрепко защищает устройство;
• Не просит консервации;
• Работает очень тихо.

Что касается труб, самыми хорошими считаются металлопластиковые трубы.

Обзор видов

В основу классификации видов резервуаров положен способ их расположения относительно банной печи.

Встроенные

Это самый «древний» тип баков. Такую конструкцию использовали еще наши предки, но и сегодня она остается актуальной. Емкость располагают прямо над корпусом печи так, чтобы дно соприкасалось с пламенем. Можно провести аналогию с кастрюлей, которая стоит на кухонной плите. Кипяток наливают из крана на боковой стенке или зачерпывают ковшом сверху.

Однако у встроенных баков есть существенные недостатки:

• Ширина и длина резервуара не может превышать параметры печи, и объем воды, которую можно в него залить, ограничен. Это делает невыгодным применение такой конструкции для большой компании людей. Такая конструкция больше подходит для семьи из 2-4-х человек.
• Поскольку бак контактирует с огнем, то он должен иметь толстые стенки и днище (не меньше 1 мм), а это увеличивает его общий вес и цену. Такие резервуары обычно делают из нержавейки или чугуна.
• Пока печь работает, в баке постоянно должна находиться вода.
• Много тепловой энергии тратится на подогрев воды, что уменьшает количество выделяемого жара.
• Вода будет постоянно закипать и испаряться, а отвести пар в такой конструкции невозможно.

Навесные

Баки такого типа вешаются с помощью металлических крючков на стену топки. Как и встроенные, они получают большое количество жара от печи. Вода нагревается быстро и долго не остывает.

Навесная емкость должна быть сделана из нержавейки. Эмалированные модели для такой конструкции бака использовать нельзя, поскольку на них могут образоваться трещины, что приведет к появлению ржавчины и загрязнению воды.

Выносные

Главное преимущество баков этого типа в том, что их можно размещать в любом помещении бани, а это особенно выгодно для парилок, небольших по площади. В целях экономии места выносной резервуар можно установить в предбаннике, помывочной и даже на чердаке (в последнем случае рекомендуют укрыть емкость фольгой или другим теплоизоляционным материалом).

Чаще всего применяют настенное крепление, подвешивая бак с помощью специальных петель.

Печь и бак соединяются друг с другом металлическими трубами, по одной из которых холодная вода поступает в топку с теплообменником и, нагреваясь там до нужной температуры, возвращается по другому контуру обратно в емкость.

Поэтому такие баки еще называют контурными. Разнообразие моделей огромно. Причем бывают вертикальные выносные емкости или горизонтальные под контур.

Натрубные

Данный вид баков носит еще название – самоварные, по сходству внешнего вида и способа крепления с этим устройством. Резервуар размещают на определенном участке либо по всей протяженности дымохода так, чтобы труба находилась в центре резервуара.

Форму бака можно выбрать любую: овальную, прямоугольную, круглую, цилиндрическую или треугольную. При желании можно даже вмонтировать в него шланг для душа и обливаться водой после посещения парной.

Конструкция весьма распространена, поскольку имеет весомые преимущества:

• возможность установить емкость почти любого размера, а значит, обеспечить себя большим количеством горячей воды;
• быстрый и равномерный нагрев всей жидкости;
• блокировка печного дыма, и как следствие защита от выделений угарного газа;
• длительное сохранение внутренней температуры.

Есть у натрубных баков и недостатки:

• при высоком расположении проблематично наливать воду;
• невозможно определить, какое количество жидкости осталось в емкости, особенно если она установлена высоко;
• на кирпичный дымоход самоварный бак крепить нельзя;
• если резервуар имеет крупные габариты, процесс установки затруднен;
• зимой нужно обязательно после завершения банных процедур сливать оставшуюся воду, чтобы ба не промерз.

Приставные

Отдельную группу, но самую редкую по использованию, составляют приставные конструкции, которые не требуют разводки труб. Внешне это «канистры» с краном, которые приставляется к стенке печи.

Большого распространения они не получили из-за низкого КПД. Вода в них нагревается медленно и неравномерно: сильнее в местах соприкосновения с печью.

Если печь стоит в углу парилки, одна ее сторона – топочная часть, вторая остается свободной для приставной емкости. Получается, что место выхода воды из крана неудобное. Исправить ситуацию позволяет использование насоса.

Приставные баки оснащаются съемной крышкой или горловиной диаметром не менее 10 см. Второй вариант более распространенный. Горловина затрудняет чистку емкости, но подобная конструкция является более надежной.

Специфика шпиндельных головок

Это усовершенствованный вариант предыдущего типа, только шток у него неподвижен. И еще «рельсовая» резьба, по которой передвигается приспособление с прикрепленным клапаном, нарезана не внутри корпуса головки, а внутри неподвижного штока. Принципиальной разницы с предыдущим типом нет, с повышением комфортности тоже можно поспорить. Просто маховик не «ездит» по резьбе вверх-вниз, а стабильно находится на своем месте, потому что вращение происходит внутри неподвижного штока.

Кроме свойственных вентильных устройствам поломок шпиндельные головки не радуют срывам резьбы шпинделя. Считается, что установить нарезку в домашних условиях нельзя. Это действительно так. Однако есть мера, позволяющая на время отложить поход в магазин за новой головкой:

• разбираем кран и вывинчиваем из штока шпиндель;
• отсоединяем от шпинделя клапан;
• на верхний стержень клапана надеваем колечко, сделанное из медной проволоки диаметром 2 мм. Благодаря установке кольца между шпинделем и клапаном появиться дополнительная жесткая деталь, заменяющая часть изношенной резьбы. Если одного кольца будет недостаточно, можно сделать два или взять более толстую проволоку.

Работа практически ювелирная. Если нет желания возиться с ремонтом, лучше купить новенькую головку. Совсем без резьбы, например.

Организация системы водоснабжения в бане

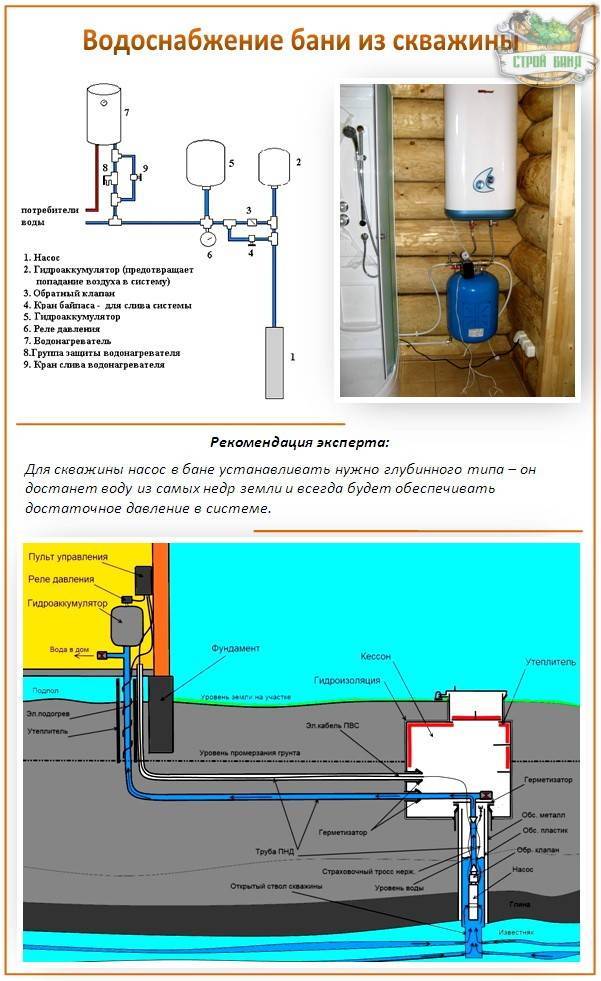

При использовании скважин для водоснабжения бани обязательна насосная станция. Самый лучший вариант с гидро-аккумулятором приличного объема. Если выбрать модель с маленьким резервуаром насос будет постоянно отключаться и включаться при расходе воды.

Тип насоса – вытяжной или погружной и его мощность зависят от глубины, с которой нужно поднимать воду и требуемого количества воды.

Современные погружные насосы имеют небольшие размеры и достаточную мощность для подъема воды с 30 метровой глубины

Важная часть системы водоснабжения бани – трубы. Если баню вы используете только в летний период, то использовать можно  обычные или армированные гибкие шланги, соединяемые при помощи специальных или самодельных переходников или разветвителей. Летняя система водоснабжения может быть проложена по поверхности земли без заглубления. Если же вы планируете использовать баню и в зимний период, необходимо позаботиться о том, чтобы зимой вода в трубах не замерзала.

В любом случае, кроме насоса и накопителя для воды нужен будет еще манометр (датчик давления воды) и обратный клапан. Дальше уже идет разводка труб внутри помещений бани.

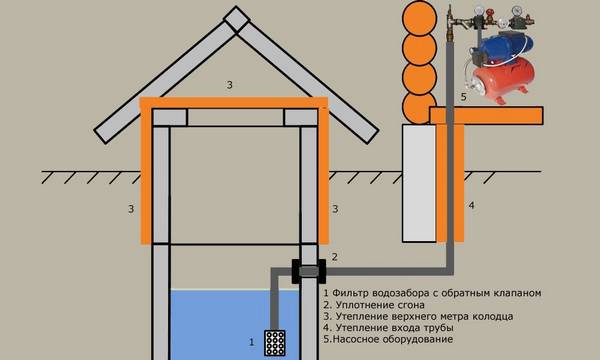

Водопровод в баню из колодца

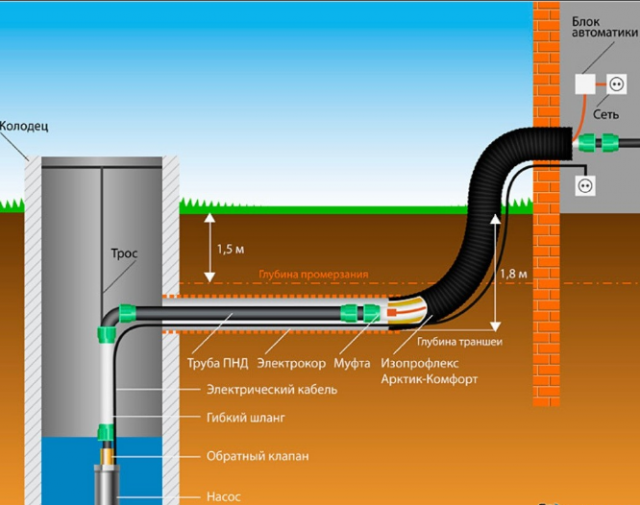

Водоснабжение организуется с помощью насоса, опущенного в шахту. На расстоянии от поверхности, которое превышает на 0,5 м глубину промерзания почвы, в стенке пробивают отверстие, чтобы через него в траншею завести трубу. Параллельно в гофрированном рукаве укладывают кабель электропитания для помпы.

Для неглубоких колодцев нужны дополнительные меры. Они промерзают через стенки, поэтому устраивают наружную теплоизоляцию. Используют материалы, устойчивые к влаге – пенопласт, полистирол, вспененный полиуретан. Бывает достаточно утеплить оголовок, зашить досками. Если вода находится на глубине 2-3 м, утепляют первое колодезное кольцо в земле. Выкапывают вокруг траншею, оборачивают листами теплоизоляционного материала или засыпают керамзит. Сверху закрывают глинистым грунтом.

Подключение водопровода из колодца в баню.

Как регулировать насосную станцию

Насос с гидроаккумулятором может регулироваться на давление включения/выключения двигателя. Заводские установки не совсем соответствуют требованиям бани, они рассчитаны на подключение бытовой техники, работающей при давлении воды примерно 2,2 атм. Рекомендуем уменьшить давление, это значительно уменьшит нагрузку на двигатель и увеличит емкость гидроаккумулятора. Как это делается?

1. Снимите крышку клеммника, под крышкой располагаются две регулировочные болты с пружинами. Большой регулирует давление включения, маленький регулирует давление выключения насоса.
2. При поворачивании болтов буду слышны щелчки, которые свидетельствуют о срабатывании механического пускового механизма.
3. Отрегулируйте болты управления таким образом, чтобы насос включался при понижении давления примерно до 0,7 атм., а выключался при повышении давления до 1,2 атм.

Гарантируем, что такие простые изменения технических характеристик срабатывания увеличат срок эксплуатации насоса минимум в полтора раза. Кроме того, значительно уменьшится шумность во время работы. Обязательно перед входом в насос поставьте дополнительный фильтр воды.

Монтаж системы водоснабжения бани

• От источника воды к бане выкапывается траншея нужной глубины.
• На дне располагается песчаная подушка, на которую нужно уложить трубы.
• Выполняются соединения изделий между собой при помощи специальных фитингов.
• Устанавливается и подключается насос.

1. Устанавливается водонагревательный прибор.
2. Обустраивается насосная станция в специально отведенном для нее удобном месте.
3. Устанавливаются фильтры очистки воды.
4. Выполняется монтаж и разводка труб в бане по принципу: вначале устанавливаются вертикальные стояки, а затем их горизонтальные ответвления.
5. К выходам труб подключаются сантехнические приборы.

По окончанию монтажа выполняется запуск, тестирование системы водоснабжения и устранение выявленных недостатков.

Как нагреть воду в бане от печи

Организовать нагрев воды в бане с кирпичной печью можно с помощью чугунной плиты над ней. Емкость для горячей воды устанавливают непосредственно на саму плиту, она может быть круглой или квадратной, с подачей воды для заполнения бака от входящей водяной трубы и забором горячей воды через кран.

Можно греть воду и без подвода к ней водяных труб. В этом случае для каждой протопки парной следует сделать запасы холодной воды в предбаннике, и заполнить водяной бак ручным способом до розжига печи.

Этот способ греть воду достаточно прост, но в нем есть существенные недостатки:

• трудоемкость подготовки;
• повышенная влажность от кипения при продолжительной топке;
• риск обжечься о нагретые стенки печи и бака.

Греть воду от печи можно разными способами. Это зависит от вида самой печи, наличия подведенных к бане водяных труб, финансовых возможностей хозяина и его желания приложить те или иные усилия.

Нагрев воды в бане через теплообменник

Оптимальным вариантом подогрева воды в бане является способ нагрева с помощью теплообменника. Сделать конструкцию для нагрева через теплообменник можно несколькими способами.

В кирпичной печи теплообменником может стать многосекционная чугунная батарея или регистр, сваренный из стальной толстостенной трубы. Теплообменник монтируется в специальную полость печи с раздельными входными и выходными клапанами. При разогреве печи вода в обменнике становится горячей и выдается через водяной кран по мере необходимости.

В случае с металлической печью все гораздо проще. Для того чтобы греть воду такой печью, используют несколько видов теплообменников:

• внешний теплообменник (располагается в непосредственной близости к топке или над ней);
• внутренний теплообменник (располагается в самой топке);
• теплообменник на дымовыводящей трубе (располагается на трубе дымохода над резервуаром с камнями).

Совет! Водяная емкость с теплообменником и навесной бак можно использовать одновременно. Такая комбинация дает возможность греть практически неограниченное количество горячей воды.

Водонагреватель для бани на трубу

Для нагрева воды в бане используются баки, расположенные на трубе. Они могут иметь прямоугольную, квадратную или цилиндрическую форму и жестко крепиться на трубе дымохода печи. Водонагреватели на трубу универсальны, их используют в дровяных печах и в газовых котлах. Водяные баки на трубе небольшие (в оптимальном варианте до 80 л) и могут вписаться даже в маленькую по размеру баню.

Баки на трубе дымохода располагают над печью достаточно высоко, поэтому отпадает надобность подкачивать горячую воду насосом – она просто идет самотеком. Водяная емкость может занимать всю длину трубы, от самой каменки до потолка. Это увеличивает площадь получения горячей воды и КПД теплообменника.

Конструкция водяного бака на трубе должна иметь усиленное крепление на печи и выводящем дымоходе на потолке, так как заполненный горячей водой бак имеет большой вес. Обычное мягкое крепление дымохода в области потолочного перекрытия здесь не подходит, поэтому для крепежа лучше всего использовать специальные кронштейны для дымохода.

Встроенный или прикрепленный к печи водный бак

Еще один вариант греть воду – водяной бак, вмонтированный в конструкцию печи или расположенный сбоку от нее.

Встроенный бак – это довольно сложная конструкция, которая должна быть продумана до осуществления кладки кирпичной печи. Оптимальным решением здесь может стать специальная ниша или углубление в печи для расположения водяного бака с входными и выходными клапанами заборами горячей воды. Следует отметить, что для такой конструкции бак должен быть долговечным (желательно из нержавеющей стали), с толстыми стенками и двойными проварами швов. В противном случае, при обнаружении течи, нужно будет разбирать всю конструкцию печи.

Прикрепленный сбоку к печи водяной бак – менее энергозатратный способ греть воду. Он часто используется в банях с металлическими печами, которые комплектуются вместе с водяными баками. Так как стальной или чугунный корпус печи обладает хорошей теплопроводностью, вода в емкости быстро греется, а при необходимости бак легко пополнить заново (централизованно или вручную).

Горячая вода в бане от печки (схема расположения водяного бака представлена ниже) – несложная задача для хорошего хозяина.
