Ворота своими руками + чертежи

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

В частном доме

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Раздвижные ворота

Этот тип тоже подразделяется на отдельные подвиды, среди которых можно выбрать подходящий к каждому конкретному случаю. Но почти каждый из них нуждается в свободном пространстве возле изготовленного забора. Потрудиться придется для освобождения места, где свободно сможет перемещаться при открывании ворот их подвижная створка.

Раздвижные ворота могут быть:

  • откатными,
  • консольными,
  • подвесными.

Откатные

Откатные передвигаются по металлическому профилю (двутавр, швеллер и т. д) или стальному рельсу. Такие ворота не являются особенно популярным вариантом, особенно в местности с холодным и снежным климатом. Когда рельс хорошо очищен ото льда, снега и мусора, ворота будут скользить по нему с легкостью. Но во время сильного снегопада или при обледенении створка не сможет двигаться без предварительной очистки. Такие ворота более подходят для регионов, где не бывает сильных морозов и снег кратковременен.

Это важный недостаток конструкции, но единственный. Для нее не требуется большой территории для закрытия и открытия, и в этом ее несомненное преимущество. Придерживающие скобы и ролики устанавливаются на верхнюю часть стойки с той стороны, на которую створка открывается. Также ролики устанавливаются внизу мобильной подвижной створки ворот: с их помощью она и движется по профилю или рельсу, уложенному на поверхность земли.

Подвесные

Подвесной тип раздвижных ворот также не очень популярен для частного сектора: установленный сверху профиль, по которому передвигается подвешенное на него полотно, ограничивает возможную высоту въезда.

Консольные

Консольные можно считать, пожалуй, наиболее удобным подвидом раздвижных ворот. Они могут иметь несколько различную конструкцию, и для каждого конкретного случая выбирается оптимально подходящая. Ворота такого типа жестко закрепляются на балке: она перемещает с собой и створку ворот, передвигаясь в консольном узле. Такие ворота устроены сложнее прочих, но зато они более надежно служат в снежные зимы.

Ведь их створки устроены таким образом, что они не касаются грунта. Дополнительный плюс устройства – отсутствие ограничителя высоты, что позволяет проезжать через них транспорту любой высоты. Конструкция консольных ворот предусматривает монтаж мощных опорных столбов только с одной стороны – с той, в которую при открывании проезда будет сдвигаться мобильная створка.

Консольная балка может располагаться вверху, внизу и посередине. Своими руками раздвижные ворота вполне можно изготовить, если владелец участка разбирается в чертежах, обладает базовыми знаниями в механике и физике, а также навыками подобных работ. Любые консольные ворота можно сделать автоматическими, если оснастить их системой управления и электрическим приводом. Владелец сможет специальным брелоком открывать для себя проезд, находясь внутри теплой машины.

Устройство откатных ворот

Схема откатных ворот

  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая ЭКО от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

  1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
  2. Если ворота будут автоматизированы, сделать разводку кабелей
  3. Установить ворота и ответный столб
  4. Установить автоматику для откатных ворот

Основные правила выбора гаражных ворот

Гаражные ворота выполняют две важные функции — обеспечивают защиту и являются декоративным элементом экстерьера. По правилам, сначала выбираются ворота, а потом уже проектируется или перестраивается сам гараж.

Рама ворот может быть внутри гаража и снаружи

В первую очередь учитываются такие важные параметры, как размер и внешний вид будущих ворот, особенности проёма, тип монтажа и управления, а также требующиеся дополнительные аксессуары. Существуют государственные нормативы для выбора гаражных ворот. Согласно ГОСТу 31174–2003, для малолитражки или мотоцикла рекомендуются ворота шириной 1,80–2,20 и высотой 2 метра, а для габаритных авто ширина должна составлять не менее 480 см. Ну а для того чтобы подогнать размер гаражных ворот под имеющийся автомобиль, существует специальный алгоритм. К ширине одной машины (или сумме двух) прибавляем 45 см с обеих сторон, а по высоте это должна быть «высота машины плюс стандарт запаса». По ГОСТу это 2,3 – 2,6 метра.

Почти все компании также могут изготовить изделие нужного размера. Но есть и ограничения. Они касаются нагрузки, которую может вынести сама конструкция, а точнее рама ворот из стали или алюминия. Нагрузка не может превышать 15 килограмм на квадратный метр. Допускается ширина ворот до 5 м, а высота — до 3 метров.

Способы установки

Есть два способа монтажа гаражного полотна — в проёме и за ним. Если изделие предназначено для установки в проёме, то размер его должен быть меньше (точную цифру следует уточнить). Гаражные ворота, которые монтируются вне проёма, должны быть шире. Все размеры обычно регламентируются производителями.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Частые ошибки при монтаже ворот

Хоть это самая легкая конструкция, но она не терпит халатного отношения при монтаже. Потому что часто по неопытности ворота устанавливают криво и некачественно, и поэтому с их эксплуатацией возникает много проблем.

На застывание бетона уходит минимум 24 часа. Если вы будете торопиться, то при дальнейших работах в бетоне могут появиться серьезные трещины.

Важно оставлять небольшие зазоры между створками калитки и ворот. Это необходимо для температурного расширения металла.

Лучше всего место расположения петель определять с помощью лазерного уровня. Это оборудование для это работы отлично подойдет.

Дело в том, что даже размечая линейкой вы можете получить небольшую погрешность, в таком случае створки будут находиться на разном уровне.

Мы надеемся, что вам понравилась наша статья, теперь вы знаете как установить распашные ворота своими руками. Желаем вам успехов в работе!

Популярные направления и стили

Художественные кованые элементы, которые используют при изготовлении въездной калитки, имеют определенные стили. Их выбирают с учетом архитектурных направлений, которые присутствуют на территории частного дома.

Кованые створки с калиткой

Сегодня наибольшей популярностью пользуются следующие стили:

  1. Византийский. В кованых элементах конструкции в основном преобладает сложный орнамент с множественными переплетами, цветочными узорами, геометрическими элементами.
  2. Русский. В основном присутствуют сказочные персонажи, фигуры зверей, славянские мотивы.
  3. Готика. Преобладание арок с остроконечными вершинами, продолговатых форм. Также встречаются изображения виноградных листьев, роз, клевера.
  4. Ренессанс. Кованые ворота с рисунками, большим количеством декоративных узоров, четким геометрическим порядком расположения элементов, как правило, в форме спирали.
  5. Лофт. Грубые формы, отсутствие замысловатой картинки, украшений, другого декора.
  6. Модерн. Изящные формы без нагромождения элементов дизайна с аскетичным обрамлением, наличие простых линий.

Заборные секции на даче

При изготовлении въездной калитки для организации единого архитектурного ансамбля в таком же стиле устанавливаются фонари, мебель, козырьки.

Большинство художников и мастеров, для которых изготовление конструкций кованых элементов ворот и калитки – основной бизнес, прилагают в каталогах фотографии различных вензелей, которые можно приобрести готовыми или заказать образец отдельно.

Калитка и створки с элементами ковки

Чем сложней и меньше узор, тем выше его стоимость. Цена крупных вензелей относительно невысокая, но лишь мелкие завитушки смогут придать ограждению сложный красивый дизайн. Наиболее популярными считаются стрелы, округлые спиралевидные орнаменты, листья, цветки.

Эскизы кованых элементов

Изготовленные кованые ворота своими руками, фото различных вариантов дизайна можно посмотреть ниже в статье.

Кованые конструкции на даче

Этапы производства работ

Вне зависимости от типа конструкции, все действия по их изготовлению разбиваются на несколько этапов.

  1. Выбор проекта. Имеются в виду не только конструктивные особенности, но и габаритные размеры. Одновременно следует точно определиться с местом расположения – ворота должны иметь свободное пространство для открывания/закрывания. Различные типы ворот имеют свои отличия, одним для функционирования необходимо много свободного пространства, другие таких проблем не имеют. Ширина проезда должна выбираться с учетом типа и размеров автомобильного транспорта.

  2. Покупка материалов изготовления, фурнитуры и элементов декора. Если ворота имеют сложную конструкцию, то требуется покупать электрическое оборудование, системы управления и обеспечения безопасности. Отдельно решается вопрос с источниками электроснабжения. Материалы рекомендуется покупать с небольшим запасом, так как уже во время изготовления могут возникать потребности в небольших корректировках конструкции.

  3. Изготовление элементов ворот. Согласно выбранному типу, надо подготовить все элементы конструкции, проверить их соответствие запланированным размерам. На заключительном этапе поверхности окрашиваются устойчивыми красками для наружных работ.

  4. Монтаж на месте. В зависимости от вида ворот, монтажные мероприятия могут состоять из нескольких этапов. Первый ­­– земляные и строительные работы. Имеется в виду сооружение кирпичных столбиков или заливка бетонных фундаментов под металлические вертикальные стойки. Дополнительно могут бетонироваться специальные элементы. Второй – монтажные работы. Отдельные элементы собираются в единую конструкцию, проверяется функциональность каждого из них. При необходимости делается подгонка, исправляются обнаруженные проблемы.

Как видно из перечня, объем работ довольно большой и требует серьезных практических навыков исполнителей.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Размеры изделий

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Расчет веса, габаритов и прочности

Чтобы грамотно рассчитать основные параметры откатных ворот, следует придерживаться такой схемы:

  1. Определить высоту и ширину конструкции. В первую очередь измеряется размер въездного проема. На основе полученных результатов рассчитываются габариты створки по формуле: L = A + I + (a + b + c + d). L — ширина ворот, A — показатель ширины въезда, а I — дистанция между движущимися каретками. Обозначения строчными буквами нужны для расчета технологических отступов.
  2. Рассчитать противовес, который используется для выравнивания механизма створки. Применение удлиненной консоли позволяет равномерно распределить нагрузку полотна по кареткам. Длину противовеса выбирают из расчета 50% ширины въездного проема.
  3. Определить вес ворот с учетом типов материалов. Приблизительная масса профильного листа составляет 4 кг/м?, а конструкция из стали толщиной 2 мм весит 17 кг/м?. Исходя из таких параметров, система из профлиста шириной 4 м и высотой 2 м будет обладать весом в 200 кг. Руководствуясь точными сведениями, необходимо рассчитать габариты несущей балки и других составляющих.
  4. Выполнить расчет прочностных показателей. Несущие способности определяются частотой эксплуатации конструкции, ее весом и ветровыми нагрузками.

Расчеты для откатных ворот.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

  • Рулетка.
  • Уровень строительный.
  • Металлический метр.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

  • Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
  • Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
  • При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
  1. ширина – от 250 до 550 сантиметров;
  2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

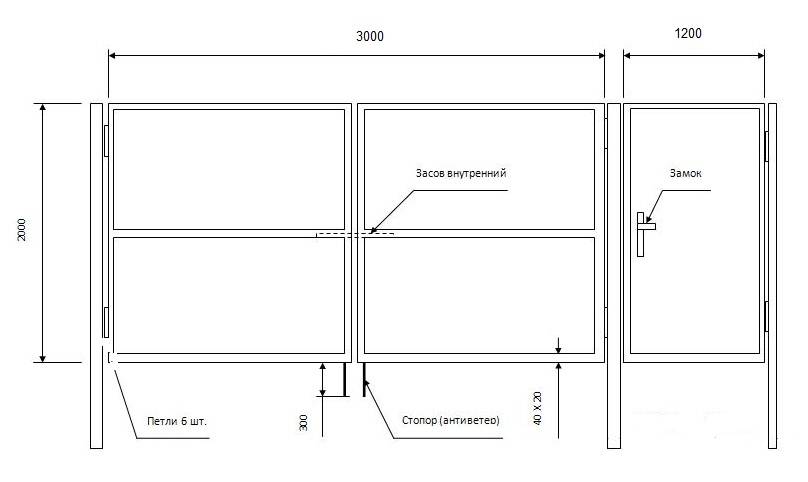

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Чертеж калитки

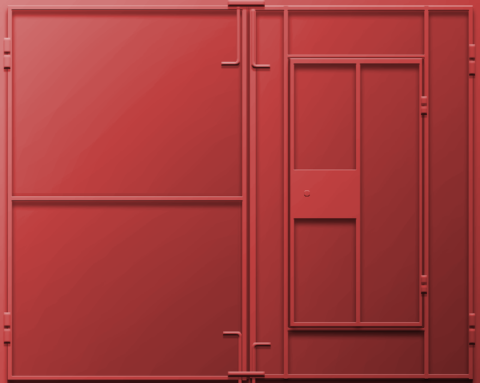

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

  • Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
  • Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
  1. для осевого привода – от 35 до 45 сантиметров;
  2. для цепного редуктора – от 24 до 36 сантиметров.

Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

  • B — ширина в свету;
  • H — высота в свету;
  • b1 — левый заплечик;
  • b2 — правый заплечик;
  • h – притолока.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

https://youtube.com/watch?v=5WEpOnTbuao

Как избежать ошибок

Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.

Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.

Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.

Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.

Описание и преимущества складных ворот

Ворота-гармошка четырехстворчатые без роликового механизма

Складывающиеся ворота для дачи бывают металлическими и деревянными. Иногда комбинируются компоненты, сделанные из обоих материалов. Перегородка состоит из горизонтально или вертикально расположенных створок, соединенных между собой. При открытии ворот эти элементы складываются. Конструкции могут снабжаться рельсами или иметь в составе консоль. Иногда они оснащаются автоматикой.

Чтобы сделать складные ворота своими руками, нужно иметь представление об их устройстве. Створчатые элементы сделаны из панелей, снабженных гибкими прокладками (чаще всего резиновыми), способствующими движению. Соединяются они с помощью навесов. Часто на несущую раму монтируются  петли, соединяющие элементы между собой. В таком случае они открываются под прямым углом, а закрываются – под развернутым.

Для изготовления створок широко используются сэндвич-панели. Это обусловлено их свойством обеспечивать тепло- и звукоизоляцию, а также невысокой ценой.

Панели перемещаются по направляющим, в которые встроены ролики. Во многих системах эти детали имеются только в нижней части, но иногда их монтируют и сверху. Иногда в ворота устанавливают калитку.

Сделать складные распашные ворота своими руками не составит труда без наличия специальных навыков. Они также очень просты в использовании. Удобство эксплуатации сохраняется и зимой: система легко открывается, если на территории имеются значительные снеговые массы.

Установка крепежей и подвижных элементов

Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.

Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.

Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.

Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

  • подвесной;
  • рельсовый;
  • консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

  1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
  2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
  3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.
