Используем комнатный термостат для газового котла: Виды и Технические характеристики для котлов разных видов – Обзор

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem – крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.

Установка, подключение, настройки

Для правильной эксплуатации газового котла отопления для начала нужно установить, потом подключить комнатный терморегулятор, а затем выполнить настройку и первый старт термостата. В целом, процедура состоит из следующих 4-х этапов:

• Выбор прибора. Регулятор подбирается в соответствии с целями, условиями эксплуатации и характеристиками оборудования.
• Определение места установки. Датчик должен монтироваться в соответствии со специальными правилами – на открытом пространстве, вдали от нагревательных приборов, на определенном расстоянии от окон, дверей и пола и проч.

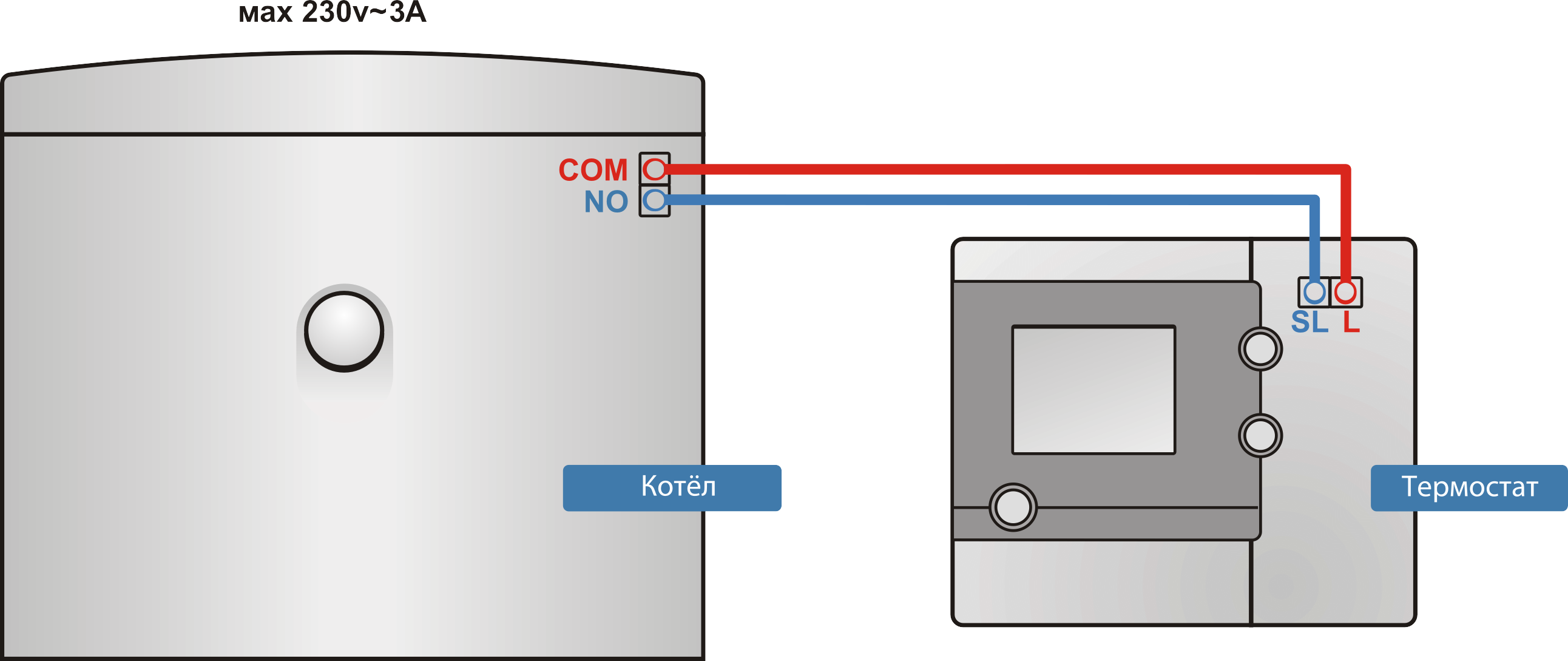

• Подключение. Непосредственно процедура подключения осуществляется по схеме и рекомендациями производителя и типом прибора – с проводами или по беспроводной технологии.

Подключение терморегулятора должно осуществляться строго в соответствии с заводскими рекомендациямиИсточник ytimg.com

Настройка. Когда датчик установлен и подключен, выполняются необходимые настройки, выставляется температура и выполняется пробный запуск.

Видео-пример подключения комнатного термостата к газовому котлу:

Коротко о главном

Комнатный термостат позволяет точно и быстро контролировать уровень нагрева в помещении, экономить топливо и продлевать срок службы оборудования.

Термостаты различаются по нескольким признакам:

• Типу монтажа – проводные и беспроводные.
• Конструкции – механические, электронные, сенсорные.
• Возможностям управления – ручные, программируемые, с гидростатом.

Терморегулятор для котла отопления своими руками

Купить можно все, а при желании терморегулятор можно собрать самостоятельно своими руками. Для конструкции не потребуется редких радиодеталей, но не обойтись без определенных знаний и опыта работы с подобными комплектующими.

Для начала учитываем тот факт, что автоматические приборы склонны к автогенерации (самовозбуждению). Поэтому близкое расположение датчика к прибору может стимулировать его к неконтролируемым процессам включения или выключения.

На это также воздействует его размещение относительно обогревающего прибора или внешнее охлаждение, поскольку электронные устройства имеет свою границу точности. Здесь сложно определить градусное значение, при котором устройство сработает.

Эти аспекты должны учитываться в схеме простого механизма. Датчик заменит терморезистор, и при нагревании будет падать его сопротивление. Деталь включается в цепь с переменным резистором, отвечающего за температурные показатели, необходимые для чувствительности терморегулятора, и делителем напряжения.

Действие прибора

При высоком нагреве аппарат реагирует на работу охладительной системы. В этом случае у терморезистора сопротивление незначительное. Охлаждение воздуха активизирует его подъем, и влияет на усиление напряжения на делителе.

При максимальном сопротивлении включатся терморезистор, и начинается процесс зарядки конденсатора. Цепочная реакция обусловлена включением вентилятора. Чтобы избавиться от автогенерации, следует прибегнуть к помощи блоков. Они временно обеспечат задержку выключения, причем временной интервал может быть существенным.

• Терморегулятор имеет универсальное назначение, и может применяться в помещениях, где необходим постоянный температурный контроль.
• Рекомендуется устанавливать прибор в комнате на 20 градусов.
• Ночной режим должен варьироваться в пределах 17-19 С.
• Практика убеждает в несложном процессе сборки терморегулятора.

Прибор незаменим для хозяев с автономным отоплением. Ведь просто купить незаменимую деталь в пару сотен рублей, способную обеспечить безопасность и функциональность отопительной системе, чем ее ремонтировать в недалеком будущем. Вы сможете контролировать объем подаваемой воды в трубопровод и батареи, и сэкономить на отопительном ресурсе.

Какой комнатный термостат выбрать?

Выбор комнатного термостата производим, ориентируясь на следующие основные и обязательные требования к термостату:

• Принцип управления котлом — двухпозиционный с контактами Вкл/Выкл. Такой термостат дешевле и подходит к любому газовому котлу.
• Алгоритм управления температурой — программируемый, автоматически изменяющий настройки температуры в помещении в течение суток, хотя бы на ночь.
• Подключение к котлу — проводами. Так дешевле и проще. Газовый котел установлен в доме на кухне. Подключение комнатного термостата к котлу проводами не вызывает проблем, особенно, если производится на стадии отделки или ремонта помещений.
• С регулированием температуры по гистерезису. Величина гистерезиса не более +/- 0,5 оС. Гистерезис — это величина отклонения температуры срабатывания термостата на включение и отключение котла от заданной температуры. Температура в помещении  будет меняться на величину большую, чем гистерезис, примерно +/- 1 оС.

Двухпозиционные термостаты для газовых котлов имеют на выходе реле с «сухими» контактами, на которых нет электрического напряжения. Источниками питания таких термостатов обычно служат гальванические батарейки или аккумуляторы.

Не ошибитесь с выбором. Не покупайте термостат с питанием от электросети. Контакты реле такого термостата, скорее всего, окажутся под напряжением сети. Они предназначены для других целей.

Контакты реле термостата могут находиться в одном из двух положений: замкнутом или разомкнутом. Соединенные с котлом, замкнутые контакты термостата включают режим отопления котла. При размыкании контактов — режим отопления выключается. Котел работает циклами — включен/выключен. Каких либо изменений в настройках режима отопления на самом котле не происходит.

Еще одним важным параметром для выбора является алгоритм регулирования по температуре. Имеются термостаты:

1. С регулированием температуры по гистерезису (пропорциональный алгоритм регулирования);
2. С ПИ — регулированием (пропорционально — интегральный алгоритм).
3. С переключением алгоритмов регулирования. Можно вручную выбрать первый или второй.

Термостаты с ПИ регулированием имеют преимущества. Они обеспечивают более точное поддержание температуры воздуха в помещении +/- 0,5 оС.  Температура отопительной воды, а следовательно и радиаторов, в процессе регулирования меняется в меньшей степени.

Недостатки термостатов с ПИ регулированием. Более частое включение и отключение котлов. Котел под управлением термостата с ПИ регулированием работает циклами по 10 — 20 минут. В начале цикла котел включается, через несколько минут работы отключается и ждет начала следующего цикла. Регулирование температуры происходит за счет изменения продолжительности работы котла в цикле.

Выбор в пользу комнатного термостата с регулированием по гистерезису сделан из-за их меньшей стоимости и доступности на торговой площадке AliExpress.

Зачем нужен термостат?

Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.

Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.

В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.

Контроль температуры — экономия ваших денег

Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.

В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.

Общие сведения о комнатных термостатах

В зависимости от монтажа комнатные термостаты подразделяются на

• Проводные комнатные термостаты крепятся с использованием системы проводника, которая соединяет агрегат с газовым котлом. Диапазон влияния составляет более 50 м, на который никак не влияет материал, возведенных стены.
• Комнатные беспроводные термостаты для газовых котлов. Регулирование температур исполняется передачей радиосигнала от блока находящегося около котла к контролирующему элементу. Такие термостаты обладают одним существенным минусом – сила передачи сигнала может снижаться, а диапазон влияния снизится. Если стены выполнены из железобетона.

В зависимости от набора технических хаpaктеристик газовые термостаты делятся на:

• Простые, имеющие лишь функцию поддерживания определенной температуры в помещении.
• Запрограммированные, способны менять температуру режима отопления в зависимости от погодных условий. Могут снижать ее на 1°С, что позволяет сэкономить в пределах 5 – 6%.

По видам датчиков температуры комнатные термостаты для котлов отопления делятся на:

• Электронные комнатные термостаты, работают на терморезисторах.
• Электромеханические комнатные термостаты, работают на электрическом реле.
• Термостаты комнатные механические, работают на капиллярных или мембранных датчиках.

Оптимальный выбор

Термостаты — вещь удобная для использования в хозяйстве. С их помощью можно уменьшить расходы на оплату газа или электричества, а также продлить сроки службы дорогостоящего котла. Повышение температуры более отметки в 20 градусов приводит к росту расходов топлива почти на 10%. Терморегулятор позволит сократить траты на 25% только за зимний сезон и поддержать в доме индивидуальную и комфортную температуру.

Погодозависимые модели обойдутся дороже всего, но если вы проживаете в холодном регионе, то это оптимальный способ разумно отапливать дом без переплаты.

Кстати, экономия от применения таких моделей выше, чем от установки обычных. По оценкам самих пользователей термостаты окупаются быстро за счет экономии на коммунальных расходах.

Наиболее популярны термостаты «Овертроп», «Монолит», Protherm, Salus. Bosch, Vaillant

Выбирая модель, обращайте внимание на функциональность, способ установки, легкость управления и иные важные технические параметры

Как работает комнатный термостат газового котла

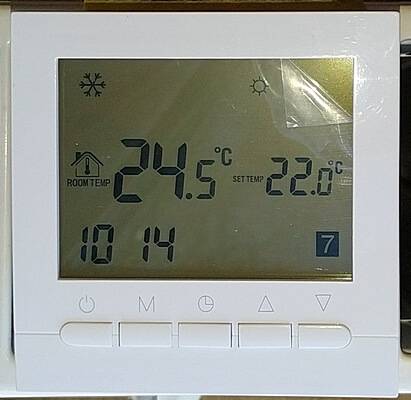

На дисплее термостата видна защитная пленка. Отображается текущая температура в помещении и температура, заданная настройкой. Солнце — работа в программируемом режиме в интервале «воскресный день». Снежинка — включена функция защиты от замерзания. Внизу экрана — текущее время и день недели — воскресенье.

Установленный в помещении комнатный термостат, с регулированием температуры по гистерезису, измеряет текущую температуру воздуха и, в случае понижения температуры от установленного в настройках значения, включает котел в работу. Например, если в настройке термостата задана температура 22 оС, то включение котла произойдет, с учетом гистерезиса +/- 0,5 оС, при снижении температуры воздуха до 21,5 оС. Нагреваемая котлом отопительная вода начнет поступать в радиаторы и нагревать их. От радиаторов, в свою очередь, будет нагреваться воздух в помещении.

Проблема в том, что процесс передачи тепла от радиаторов в воздух помещения очень медленный. После включения котла, температура воздуха помещении, в месте установки термостата, продолжит еще какое-то время снижаться, до 21 оС , и только после этого начнет увеличиваться. Когда температура воздуха увеличится до 22,5 оС, термостат отключит котел. Но от разогретых радиаторов температура воздуха в помещении будет продолжать увеличиваться ещё какое-то время, до 23 оС.

Из-за наличия большой задержки по времени в петле обратной связи, колебания температуры воздуха в помещении будут заметно больше, чем величина гистерезиса термостата. Колебания температуры воздуха в помещении будут +/- 1 оС от заданных 22 оС.

Часто температура отопительной воды успевает возрасти до максимальной, при которой котел отключится от датчика температуры котла. Хотя термостат будет все еще подавать на котел команду на включение.

О специфике настройки

После того как удалось благополучно подключить новое оборудование, требуется его настройка, в ходе которой можно задать желаемые параметры, среди которых возможность:

• Нагрева, а в ряде случаев и кондиционирования воздуха в помещении;
• Определение оптимального периода задержки для срабатывания датчиков терморегулятора (открытое на непродолжительное время окно или, напротив, тепловой поток от включенного фена могут «ввести в заблуждение» датчики прибора, но включение функции задержки срабатывания позволит избежать ошибок;
• Выставление шага колебания температур. То есть выбор шага в 1 градус означает, что терморегулятор будет включать или выключать котел при изменении температуры воздуха на 1 о С.
• Определение максимально комфортных температур. Некоторые приборы позволяют программировать температурный режим в зависимости от времени суток или дня недели (например, в рабочие дни, когда дома никого нет, можно на несколько градусов снизить температуру воздуха, обеспечивая экономию топлива, за пару же часов до возвращения обитателей дома, прибор сам включит, отрегулирует температуру, обеспечив ее повышение до комфортного уровня).

Геотермика

Комнатный термостат – бюджетный способ сэкономить на платежах за отопление

Не важно, какой котел установлен: газовый, дизельный, электрический или твердотопливный

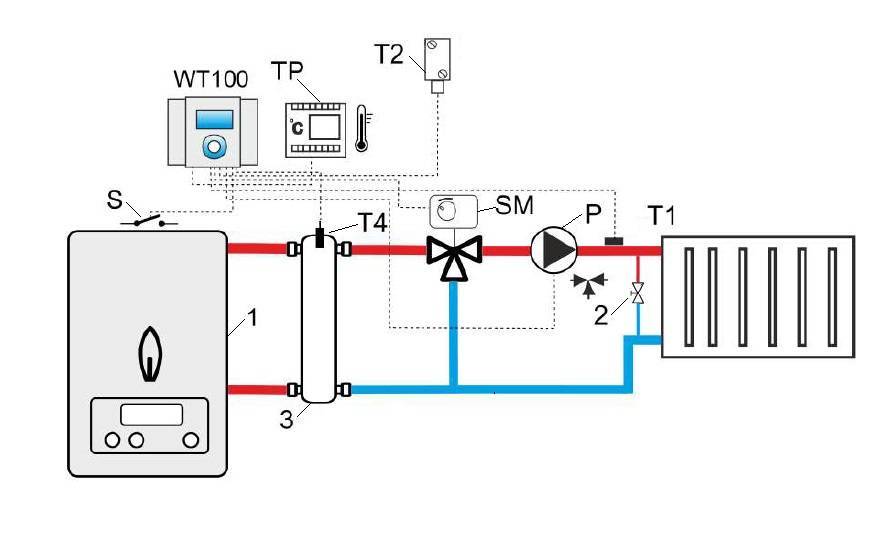

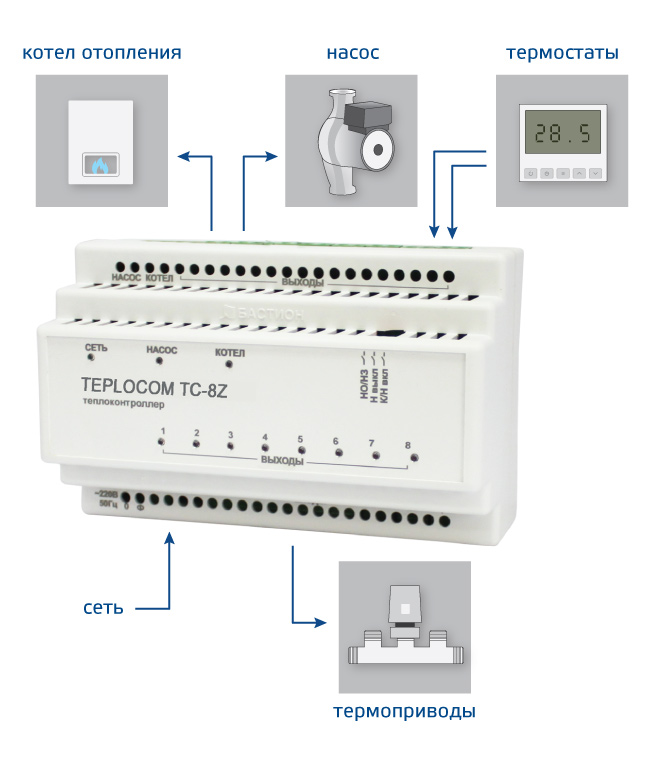

Комнатный термостат — схемы подключения

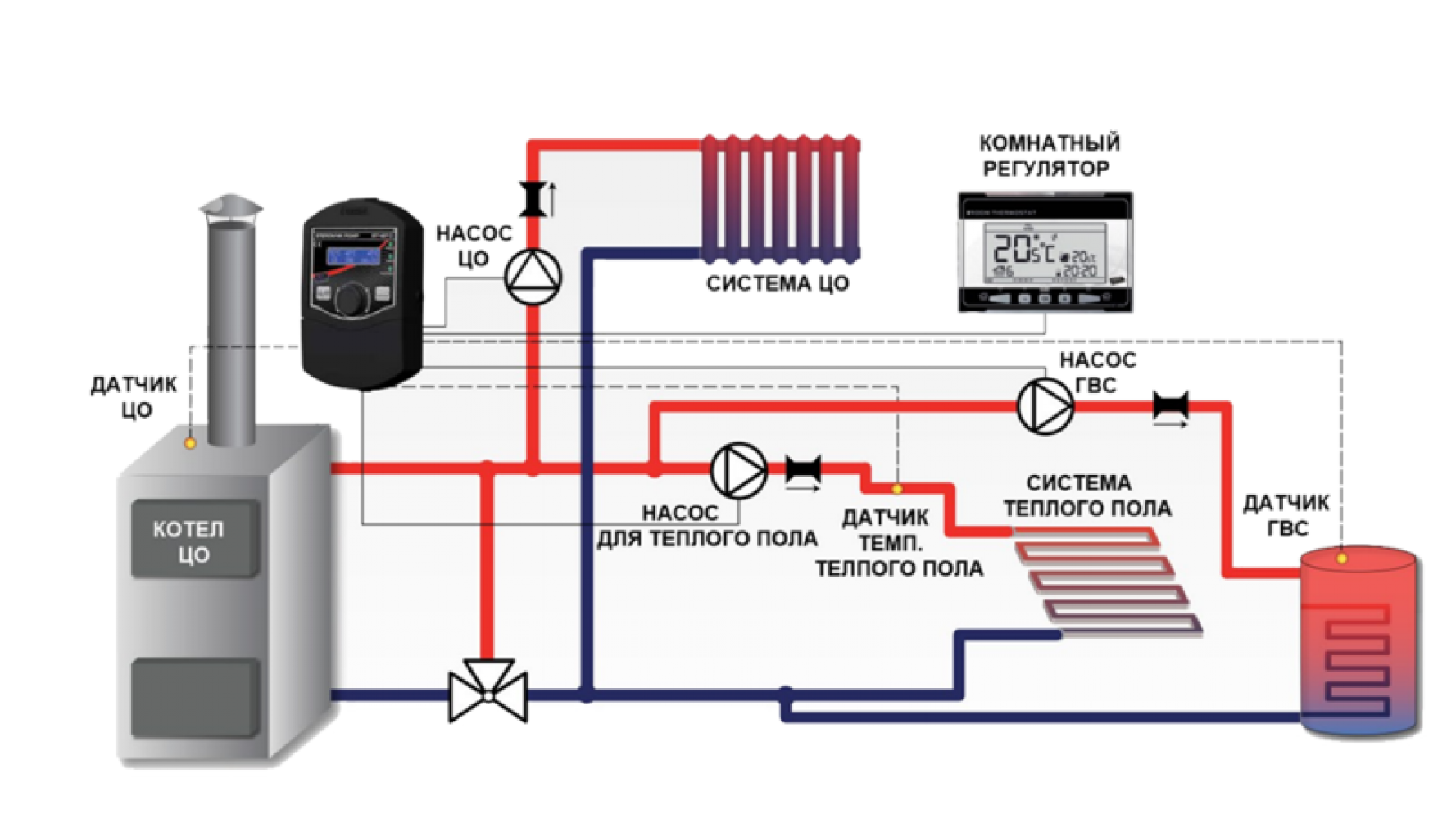

Схемы установки и подключения комнатного термостата будут различаться в зависимости от модели котла и конфигурации системы отопления. Приведу пример подключения термостата к газовому котлу Viessman Vitopend 100.

Так работает газовый котел без термостата

Приведу в качестве примера обычный дом, с радиаторным отоплением и газовым котлом. Газовый котел с завода настроен на работу по температуре теплоносителя. Установили на котле 60°С, датчик будет проверять температуру теплоносителя и в зависимости от показателей будет включать или выключать горелку котла. Для человека комфортная температура воздуха 18-25 градусов, но котел этого не понимает

Для него не важно, что в помещении температура 30 градусов, датчик показывает, что температура теплоносителя 58°С, значит нужно включить горелку

Установив комнатный термостат, и подключив его к котлу, мы заставляем плату управления котлом ориентироваться на температуру воздуха в помещении, а не на температуру теплоносителя. Результат будет виден сразу, в доме станет комфортнее, и расход газа уменьшится.

Подключение термостата к котлу Viessman Vitopend 100

Я три раза снимал видео о комнатном термостате и его подключение к газовому котлу, и это единственное видео, которое получилось нормального качества. В остальных, то нет звука, то темно в кадре. Снимали видео в сезон, Саша слегка подтормаживал, поэтому так много склеек.

Разновидности комнатных термостатов

Встречаются термостаты нескольких разновидностей. По принципу действия они подразделяются на:

1.Механические. Принцип работы терморегулятора похож на принцип работы простого выключателя, только контакт размыкается из-за изменения физических свойств материала, из которого изготовлен датчик. На приборе расположена специальная рукоятка, при помощи которой легко выставить нужную температуру. И хотя батарейки и электрический ток для работы термостата не нужны, для подключения к котлу придется прокладывать электрический кабель. Цена такого термостата невелика. На али экспрессе стоимость минимум 400 рублей.

2. Цифровые термостаты – снабжены цифровыми панелями. Глядя на такую панель, без труда регулируется температура в помещении, с точностью до одного градуса. Прибор функционирует от батареек, а с котлом соединяется также посредством кабеля. Этот вид термостатов дороже, чем механические.

3. Беспроводные терморегуляторы – здесь кабель не нужен, потому что с котлом термостат связан радиосигналом. Рядом или внутри газового котла монтируется специальный блок, соединяемый с котлом клеммами. Второй блок располагать надо там, откуда будет удобнее управлять работой теплотехники. Этот блок снабжен большим дисплеем и клавиатурой, с помощью которых легко управлять работой котла.

4. Программируемые терморегуляторы – называют программаторами. Дистанционное управление, точная настройка температуры, выбор необходимых режимов, программирование работы домашнего отопления на каждый день недели – и это не весь перечень функций таких приборов!

Считаю, что термостат для газового котла нужен каждому. Он делает отопление комфортным, экономит деньги, и оптимизирует работу газового котла, снижая его износ.

Автор

Александр Кузнецов

Facebook Twitter Придумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте, Whats App или Telegram. Наши работы смотрите на YouTube

Разновидности

В зависимости от конструкции, термостаты бывают со встроенным и выносным датчиком. Последние удобны тем, что позволяют размещать термоэлемент и регулирующую ручку на значительном удалении друг от друга.

Классификация по количеству труб

По количеству присоединяемых труб радиатора они подразделяются на двухходовые, трехходовые и четырехходовые. Двухходовые термостаты также называются проходными. Они имеют два выхода и крепятся только к одной трубе. Двухходовой регулятор имеет механический или электрический клапан, который частично или полностью перекрывает путь потоку теплоносителя.

Большими возможностями обладают системы отопления, укомплектованные трехходовыми термостатами. Последние не просто перекрывают доступ горячей воде, но и подают в контур радиатора холодную воду. В результате смешивания потоков температура нагрева отопительных приборов снижается.

Важно правильно установить трехходовой терморегулятор. Схему монтажа производитель обычно изображает на корпусе устройства

Синим цветом обозначается место для подключения подающей трубы с охлажденным теплоносителем, красным – с нагретым, а место отвода помечено стрелкой. То же касается четырехходовых моделей. Правда, в отличие от трехходовых регуляторов, они способны поддерживать рециркуляцию охлажденного и нагретого теплоносителей без смешивания.

Классификация по типу приведения в действие

В зависимости от способа приведения в действие, термостаты подразделяются на две категории – ручные и автоматические. С первыми все просто: чтобы уменьшить силу потока нагретой воды или перекрыть ему путь в контур радиатора, нужно повернуть ручку.

Вторые имеют более сложную конструкцию. Они состоят из датчика и термостатического элемента, встроенных в пластиковый корпус. Датчик заполнен газовым конденсатом, водой или воском, которые при нагреве до определенной температуры изменяют объем среды. После этого в движение приходит шток прибора, частично или полностью перекрывающий механический клапан.

Также можно установить электронный терморегулятор. Он оборудован клапаном с электрическим приводом. В зависимости от принципа работы, электронные устройства бывают:

• автоматизированными, которые срабатывают при изменении зафиксированных датчиком показателей температуры;
• программируемыми, срабатывающими в указанный пользователем период времени;
• радиоуправляемыми, когда температура радиатора отопления регулируется с помощью пульта дистанционного управления.

Какой комнатный термостат выбрать?

Какие материалы нужны для подключения

Материалы для подключения обычно поставляются в комплекте с терморегулятором. Это, прежде всего, сам прибор, а также монтажный кабель и крепёж. С их помощью устройство подсоединяется к газовому котлу и закрепляется на стене.

Какие инструменты требуются для установки

Для подсоединения терморегулятора могут понадобиться:

• отвёртка;
• дрель;
• бокорезы;
• термометр.

Бокорезами можно зачистить концы проводов термостата, но как правило на них уже стоят клеммы, которые прикручиваются к контактам газового котла для выносного термостата.

Дрель необходима для отверстий в стене, в которые устанавливаются дюбели. В них закручиваются шурупы, на которые и крепится устройство. Необходимость в дюбелях отпадает, если стена деревянная.

Термометр понадобится для проверки температуры воздуха после запуска терморегулятора.

Порядок подключения

На период подключения оба прибора не должны работать. Для соединения термостата и газового котла необходимо изучить технические паспорта обоих приборов и следовать схемам и инструкциям по подключению. Концы кабеля для терморегулятора необходимо прикрепить к предназначенным для этого контактам газового котла.

Затем кабель нужно протянуть вдоль стены до места монтажа термостата. После этого в выбранной точке (обычно она находится в самом холодном жилом помещении) прибор прикручивается к стене. Наконец, проводится настройка и проверка устройства.

Как провести проверку работы прибора

Для проверки устройства необходимо выставить максимальную температуру. Затем нужно включить газовый котёл и вывести его на режим с максимальным коэффициентом полезного действия (КПД).

По достижении комфортной температуры надо точно измерить её рядом с терморегулятором и установить на нём в качестве порога для отключения.

Затем в течение часа нужно проследить, включает ли термостат отопитель, когда воздух остывает в пределах 0.5-2 °C. Если это происходит, то приборы работают правильно.
