Общие характеристики
Следует отметить, что качество системы водоснабжения зависит не только от характеристики источника воды, но и от уровня коммуникаций. Колодезный насос в этой системе играет важную роль. Независимо от того, какой тип колодца устроен на участке, будь то шахтная или трубчатая конструкция, система включает такое оборудование как подающая воду труба, насос и электрический кабель, обеспечивающий его питание.
При выборе агрегата у владельцев участка есть два варианта насосов:
- поверхностный;
- погружной.
Первый вариант считается наименее затратным. Но для того, чтобы его правильно подобрать, нужно знать статический и динамический уровень воды в колодце. Также следует убедиться, что эти показатели в разные сезоны меняются незначительно.
Поверхностный электронасос ставят в том случае, если уровень воды в колодце не опускается ниже 7 м от установки такого оборудования. В этом случае целесообразно устроить технологический приямок, который позволяет поместить насос как можно ближе к зеркалу воды.
Поверхностные насосы обычно являются самовсасывающими. Это может быть достаточно мощный агрегат, но у него есть свои особенности. Во-первых, самовсасывающие насосы бывают нескольких видов. Относительно недорогим и практичным видом считается эжекторный компрессор, однако он создает слишком много шума, поэтому его лучше использовать там, где колодец и само оборудование можно расположить подальше от дома. Есть более дорогие типы агрегатов — например, с многоступенчатой гидравлической частью. Это хороший выбор, поскольку работают такие насосы практически бесшумно. Это означает, что их можно поставить даже в самом жилом доме.
В тех случаях, когда нет возможности установить поверхностный водяной насос, можно выбрать погружную конструкцию, заключенную в герметичный кожух. Ее опускают в колодец на трубе. Вообще насосный блок можно разместить двумя способами: закрепить оборудование кронштейнами на стене или непосредственно погрузить в воду. В последнем случае речь идет о глубинном водяном насосе.
Возникает вопрос — как будет работать такое оборудование? Ведь к нему нужно еще подвести соответствующие трубы и кабели на уровне, который будет находиться ниже слоя промерзания грунта. Для этого в бетонных кольцах, из которых состоят стенки колодца, с помощью перфоратора проделывают отверстия соответствующего диаметра.
Критерии выбора колодезных насосов
Как выбрать дренажный насос для колодца
При выборе насоса учитывается производительность устройств. Это количество жидкости, которое измеряется в кубометрах. Показатель указывается в техническом паспорте прибора. Максимальная производительность моделей – до 180 литров в минуту. Для домашнего использования используются приборы с производительностью 10 кубометров в час. Если устройства нужно будет поднимать на высоту, то следует выбирать устройства с максимальной мощностью.
Показатель напора рассчитываются из характеристики высоты поднятия жидкости, считается, что 1 метр по вертикали равен 10 метрам по горизонтали. Напор прибора должен варьироваться от 5 до 50 м.
Важный критерий – тип жидкости. При слабо загрязненной среде попадаются частички до 5 мм. Средний уровень загрязненности — до 25 мм. Следует обязательно проконсультироваться перед покупкой агрегата, спросить у продавца, какой объем частиц используется для дренажа. Погружные насосы применяются для откачивания частиц размером в 40 мм. Обязательно учитывайте этот критерий, чтобы избежать поломки прибора. Агрессивные жидкости часто повреждают насосы, нужно быть осторожным.
Следует обратить внимание на всасывающего отверстия. Объем рабочей камеры – немаловажный критерий
При большом количестве твердых частиц следует использовать промышленные модели.
Диаметр выходных патрубков должен быть таким: от 0,5 до 1,5 дюймов. 8-дюймовые устройства необходимо для откачивания жидкостей. Следует выбрать модель с горизонтальным или вертикальным подключением. Для бытового использования подходят центробежные насосы, они удобные и простые обслуживании.
Вибрационные модели стоят недорого, но при эксплуатации возникают некоторые трудности. Температура рабочей среды бытовой модели должна быть до 40 градусов.
Различаются электронные и поплавковые насосы. Электронные имеют довольно сложную конструкцию, вторые – более простую и надежную. Автоматические выключатели предотвращают поломку насоса.
Учитывайте конструктивные особенности изделий при выборе насоса для колодца. Простые модели ремонтируются самостоятельно, а промышленные конструкции следует относить в сервисные центры.
Как правильно выбрать и на что обратить внимание при покупке насоса
Выбрать погружной насос для колодца можно на основе следующих параметров:
- Материал корпуса и внутренних компонентов. Рекомендуется выбирать изделия с корпусом из нержавеющей стали и деталями из высокопрочных полимеров. Упрощенные модификации изготовлены из силумина, который хорошо выдерживает воздействие воды. Следует учитывать конструкцию обмоток электродвигателя — хороший насос оснащается медными кабелями. Если обмотки статора и ротора изготовлены из алюминиевого провода с поверхностным напылением меди, то такой агрегат покупать не рекомендуется.
- Производительность агрегата. Она не должна превышать скорость естественного восполнения уровня воды.
- Наличие предохранительных устройств, отключающих подачу питания при падении уровня воды. Например, насос с поплавком, связанным с выключателем, автоматически включает или выключает подачу жидкости. Учитывается допустимая глубина колодца, этот параметр указывается в технической документации, прилагаемой к помпе.
- Напор жидкости в магистрали. При его расчете учитывается протяженность и высота установки водопроводных труб, а также потери на поддержание давления в каналах.
- Допустимый размер частиц песка, подаваемых вместе с потоком жидкости.
- Температура воды и окружающей среды. Рекомендуется приобретать изделия, выдерживающие нагрев до 35-40°С.
Виды погружных насосов
Плюсы и минусы насосов
У каждого типа насоса есть свои достоинства и недостатки.
Поверхностный
Если верить отзывам, то они пользуются большой популярностью, потому что их проще устанавливать. Такие конструкции могут находиться где угодно, вода забирается из колодца шлангом и накачивается способом откачивания воздуха. Примером может служить водяная станция для дома с центробежным насосом.
Агрегаты не находятся в воде, а значит, их можно легко заменить и отремонтировать. Насос может качать воду с глубины 7-9 метров. Их нельзя заглублять, потому что корпус не герметичен, и насос выходит из строя при попадании в него воды. Имея одинаковые технические характеристики с погружным, поверхностный стоит дешевле.
Но есть и минусы: у таких насосов меньше высота всасывания, и поэтому их надо устанавливать близко к колодцу и брать трубы большего диаметра (к примеру водопроводные полиэтиленовые трубы). Такой аппарат не может работать с высокой нагрузкой. Он не морозоустойчив, поэтому годится только для сезонной работы, он мало весит, его легко убрать при наступлении холодов. Работает он очень шумно.
Погружной для водопровода
Погружной насос находится в воде, он не может работать на поверхности, потому что охлаждается водой и без неё может перегореть. Если уровень воды в колодце падает, насос автоматически отключается. При восстановлении уровня агрегат включается снова. Они могут поднимать воду с большой глубины, вплоть до 100 метров.
Их монтируют в колодце на специальных приспособлениях на расстоянии не меньше метра до дна колодца, иначе он может засосать песок и сломаться, чтобы это избежать, многие производители ставят фильтры. Еще один плюс такого насоса в том, что он может работать в колодце, где слишком много песка или иных примесей в воде.
Для нормального снабжения жилища и полноценного обеспечения хозяйственных нужд водой лучше выбрать погружную модель.
Отличие насосов по производительности
Производительность насоса – это объем воды, который он способен перекачать за определенное время. Тут важен и такой показатель, как напор воды: на какую высоту агрегат способен поднять воду. И первый, и второй показатели зависят от давления, а оно зависит от выбранной модели.
Расчет необходимой производительности насоса складывается из следующего:
- бытовые нужды (стиральные машины, туалет, краны и так далее);
- хозяйственные нужды (полив участка, мойка машины).
По общепринятым расчетам человек в сутки в среднем потребляет 200 литров воды. Нужно умножить количество человек на 200 и получить необходимое количество воды.
Можно рассчитать и это, умножив количество одновременно работающих приборов на 500 (каждый прибор потребляет примерно столько литров воды в час), получим требуемую мощность.
Выбирая модель по производительности, надо учесть и тот факт, что поверхностный насос тратит часть энергии на всасывание. Глубинный насос только на получение напора. Согласно отзывам, глубинный в любом случае имеет большую производительность, чем поверхностный.
Сравнение поверхностных и погружных моделей
По названию этих категорий понятно, что одни устанавливаются на поверхности, забирая воду из источника при помощи специальной трубы или шланга, погруженного в колодец, вторые работают в толще воды. Тем не менее, место установки – не единственное отличие, модели этих типов при равной мощности будут иметь разные возможности и технические характеристики. Сравнивая насосы для колодцев — как выбрать агрегат можно понять по эксплуатационным возможностям моделей.
Место размещения поверхностного и погружного насоса
Поверхностные модели
Поверхностные насосы чаще всего устанавливаются рядом с колодцем, но в некоторых случаях могут работать «на плаву», например, на плоту из пенопласта или иного плавучего и влагостойкого материала
Во втором случае важно рассчитывать возможности плавучей опоры и соотносить их с массой агрегата
Особое внимание при выборе поверхностного насоса следует обращать на высоту подъема, тот параметр отличается у разных моделей, но обычно не превышает 8 метров. Для большей глубины рекомендуют выбирать погружные модели, но в том случае, когда превышение глубины колодца не велико, можно использовать поверхностный насос с эжектором. Достаточно простое устройство, принцип действия которого основан на образовании разрежения при увеличении скорости потока воды, повышает способность агрегата поднимать жидкость с большой глубины
Достаточно простое устройство, принцип действия которого основан на образовании разрежения при увеличении скорости потока воды, повышает способность агрегата поднимать жидкость с большой глубины.
На фото поверхностный самовсасывающий насос
Основное преимущество поверхностных насосов – простота технического обслуживания и ремонта, доступность для визуального осмотра.
Недостатками, кроме ограничений по высоте подъема воды, можно считать более высокий, по сравнению с погружными моделями, уровень шума и уязвимость для воздействия внешних факторов.
Если поверхностный агрегат используется сезонно, от осадков его можно защитить при помощи навеса. При круглогодичном применении техники потребуется устанавливать ее в отапливаемом теплоизолированном помещении или в кессоне, чтобы избежать замерзания.
На базе поверхностных насосов работают насосные станции, имеющие в комплекте, помимо насоса, гидроаккумулятор и реле давления
Погружные агрегаты
Глубинный насос для колодца обычно используют тогда, когда вода находится ниже уровня 8 метров и, как правило, устанавливают таким образом, чтобы от его нижней части до дна оставалось около 50-100 см. Если дно будет находиться ближе, увеличится риск захвата донного осадка. Качество подаваемой воды снизится, а вероятность поломки перекачивающего агрегата, рассчитанного на работу с чистой водой, увеличится.
Какой погружной насос выбрать для колодца, определяют, в том числе, по подъемным характеристикам, которые у этого типа агрегатов выше по сравнению с аналогами.
Погружные насосы для колодца с автоматическими поплавковыми выключателями
Кроме того, такие модели рекомендуют устанавливать в тех случаях, когда колодец находится близко к дому или зоне отдыха на открытом воздухе. Масса воды над агрегатом поглощает звуковые волны, поэтому уровень шума при работе подобных моделей заметно меньше. Выбирая насосы для колодцев погружные — какой лучше решают по соответствию агрегата требованиям производительности и напора.
Недостаток погружных насосов – сложность обслуживания. Даже для того, чтобы осмотреть и проверить агрегат, необходимо остановить его работу и извлечь технику из колодца при помощи троса.
Можно ли использовать вибрационный насос в колодце ?
Можно, конечно. Однако следует учитывать, что вибрации от работающего устройства передаются в окружающую среду. Если водоносная жила колодца располагается в стабильном грунте (крупный песок, плотная глина, каменистый грунт), это не имеет значения. Если же в плывуне (пылеватый песок, суглинок-плывун), вибрации будут вымывать из грунта мелкие частицы, что может привести к помутнению воды, а в некоторых случаях даже к снижению количества поступающей в источник воды.
В любом случае вибрационный насос намного дешевле аналогов
Если же главное для вас не цена, а комфорт, советуем в первую очередь обратить внимание на насосные станции
Виды погружников и принцип их работы
Вибрационный
Принцип действия вибрационного аппарата основан на зависимости движения поршня от переменного электромагнитного поля. Данный «погружник» представляет собой механизм в металлическом (обычно стальном) корпусе вертикальной ориентации, состоящем из двух половин, соединенных крепежными винтами.
В нижней части таких колодезных помп располагается силовой электромагнитный агрегат в виде катушки и сердечника. На них при помощи кабеля подается ток, приводящий катушку в состояние электромагнита. На магнитное поле реагирует мощный якорь или любой другой элемент, выполненный из ферромагнитного сплава. Так как поле непостоянно, то якорь попеременно притягивается и отдаляется, создавая эффект вибрации.
Когда поршень двигается от всасывающего патрубка, то в этой части создается пониженное давление, которое засасывает жидкость внутрь и двигает ее в нужном направлении по трубопроводу.
В целом конструкция данного прибора простая, надежная и долговечная. Данный вид – лучший вариант для частного дома.
Очевидным минусом таких агрегатов является шум. Вибрация оказывает не только шумовое воздействие, она так же может разрушать стенки колодца и создавать замутнение жидкости в нём. Невысокая цена нивелирует все недостатки, и данный вид оборудования можно считать наиболее оптимальным для дачи.
Винтовой
Данный вид еще называют шнековым, так как принцип его действия основан на движении рабочего элемента – шнека. Он закреплен с ротором двигателя, на который подаётся электрический ток, заставляя его вращаться. Вращение происходит в пространстве статора, расположенного в корпусе глубинного насоса и закреплен на нём.
Статор повторяет геометрию шнека, создавая равнораспределенное пространство внутри устройства. При вращении создаётся центробежная сила, которая втягивает жидкость через всасывающий патрубок и отводит далее по трубопроводу к потребителю, обеспечивая хороший напор воды.
Основными достоинствами этого вида является низкий уровень шума и вибрации, стабильность работы и возможность применения в загрязнённых водах (не самый актуальный показатель).
К недостаткам можно отнести низкий КПД (за счет обилия деталей, создающих трение, изнашиваемости подшипников), относительно низкую производительность и небольшой ассортимент на рынке.
Центробежный
Самый распространённый тип водяных помп работает за счёт колеса с лопастями. Оно находится в камере, туда подается жидкость, а к самому колесу подведен двигатель, который заставляет его вращаться, отбрасывая воду к стенкам.
Таким образом у стенок создается область с повышенным давлением, за счет чего жидкость перекачивается по отводному патрубку. Таких камер может быть одна или сразу несколько, и от этого зависит производительность и напор центробежного устройства.
Поэтому данный вид оборудования можно применять как колодцах небольшой глубины и объема, так и в бытовых и промышленных нуждах.
Данный тип можно назвать лучшим видом насосов для колодца, так как он обладает рядом преимуществ. Во-первых, ассортимент таких устройств огромный, а потому производители стараются совершенствовать модели, оснащая их лучшими материалами и деталями, чтобы поддерживать высокую конкурентоспособность на рынке. Во-вторых, меняя количество камер и диаметр колеса, можно подбирать устройство в широком диапазоне сочетаний производительности и напора.
Недостатком можно назвать высокие цены на отдельные модели и изнашиваемость элементов вращения.
Вихревой
Одним из лучших видов погружных устройств для колодцев можно назвать вихревые агрегаты. Данный вид конструктивно представляет собой центробежный насос, однако вместо камеры с лопастным колесом тут рабочим элементом является импеллер, то есть специальное сложное колесо, которое качает воздух в камеру. Туда же подается вода через входной патрубок и смешивается с воздухом создавая турбулентные потоки и очень высокое давление на периферии камеры, после чего жидкость идет через выпускной патрубок.
Вихревой тип можно назвать одним из фаворитов. Он обладает самым высоким соотношением напора и производительности при том же размере, что и у центробежных собратьев. Работает бесшумно и бесперебойно.
Недостаток: он крайне чувствителен к примесям в жидкости, так как скорость движения импеллера очень высокая, и ситуация осложняется пузырьками воздуха в воде. Некоторые элементы вращения недолговечны и требуют частого ремонта.
Как работают ротационные насосы, особенности?
Эти устройства представляют собой продолговатые герметичные цилиндры, имеющие отверстия снизу, куда и поступает вода. В отличие от вибрационных образцов оборудования, центробежные насосы воду не засасывают. Она поступает в полость устройства под собственным давлением, почему необходимо, чтобы над ротационной помпой при любых эксплуатационных условиях было не менее 1 метра воды.
Прошедшая через заборные отверстия жидкость попадает на вращающиеся колеса, создается ее завихрение, и под действием центробежной силы вода выталкивается с определенным напором в выходной патрубок и далее в восходящую трубу.
Скорость вращения вала, на котором установлены колеса, высока (до 10 тыс. об/мин). Несмотря на смазку, подшипники вала сильно греются, поэтому для них необходимо постоянное охлаждение, которое происходит за счет окружающей воды. Это еще одна причина, почему центробежный насос во время работы должен быть окружен водой. На сухую устройство такого типа работать не должно (очень быстро выходит из строя). Ротационные насосы обычно оснащены автоматикой, которая отключает оборудование, если вода перестает поступать через заборные отверстия.
Лучшие модели для скважины до 10 метров
При глубине скважины, не превышающей 10 м, обычно используются поверхностные насосы. Они не нуждаются в погружении в скважину, поэтому выбирать модель по размеру корпуса нет необходимости. Однако, поверхностные модели сильно шумят. Установка таких насосов в жилых помещениях не рекомендуется, лучше приобрести недорогой погружной насос.
Неглубокие скважины часто делаются своими силами или самодеятельными бригадами, что не позволяет обеспечить высокое качество обсадки и способствует возникновению обвалов или запесочиванию донного участка.
Среди популярных моделей насосов для неглубоких скважин следует отметить Водолей БЦПЭ 0,5-16У.
Скважинный насос Водолей БЦПЭ 0,5-16У
Это скважинный насос, максимальный уровень подъема воды составляет 27 м, что обеспечивает необходимый запас мощности для обеспечения двухэтажных домов. Он рассчитан на сравнительно малый дебет скважины — его производительность составляет 3,6 м3/час.
Принципы и критерии
Приступаем к изготовлению дачного водопровода
Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.
Монтаж насосного оборудования
Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:
- технических параметров механизма (в особенности мощности);
- энергопотребления;
- уровень шума при работе;
- степени защищенности от влаги и перепадов температур;
- гарантии работы;
- репутации производителя.
В зависимости от способа подъема воды из источника выделяют разные типы насосов:
Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:
- Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.
Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.
Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.
Видео: как смонтировать водопровод с насосом своими руками
Устройство обладает рядом достоинств:
- демократичная цена;
- небольшие энергозатраты;
- мобильны (их можно переносить и ставить в разных местах).
Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.
Погружной насос
Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.
Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).
Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.
При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.
Видео обзор погружного насоса для водопровода

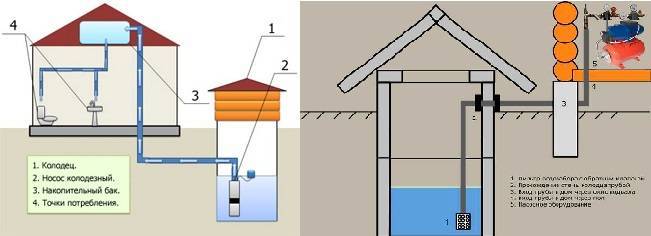

Сравнение этих двух устройств демонстрирует рисунок ниже.
Автоматическая насосная станция
Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.
Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.
Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.
Схематично все элементы этой системы представлены на рисунке.
Почему для скважин не подходят вибрационные насосы
Оборудование такого типа изначально предназначено для откачки воды из широких резервуаров (абиссинские колодцы, бассейны, другие емкости). На узкое сооружение работа вибрационного устройства будет действовать разрушительно.
Вибрационная погружная помпа качает воду за счет работы мембраны, частота движений которой соответствует частоте тока в бытовой сети, то есть 50 раз в секунду (50 Гц). Примерно такую же частоту собственных колебаний имеют гранит и некоторые другие горные породы, что находятся вокруг обсадной трубы скважины. Это приводит к возникновению резонанса во время работы оборудования вибрационного типа, что есть причиной преждевременного разрушения подземного водозаборного сооружения. Это главная причина, не позволяющая использовать в скважинной шахте вибрационную помпу. Кроме того, при эксплуатации подобного оборудования могут возникнуть такие сложности:
- заклинивание устройства в просвете обсадной трубы (придется производить демонтаж и повторное восстановление скважины, что очень недешево);
- сильная вибрация приводит к чрезмерной турбулентности, что становится причиной взмучивания ила на дне водяной шахты (в песчаной скважине осадок есть всегда), поэтому вода будет постоянно загрязнена твердой взвесью.
«Вихрь»
Российский бренд разнообразного электроинструмента (вплоть до сварочных аппаратов), чье производство в 2000-х было перенесено в КНР. Это не повлияло на ухудшение качества, а вот на цену продукции – существенно: в каталоге есть погружные модели насосов для колодцев от 7 тысяч рублей и выше.
Оборудование рассчитано на «российскую» эксплуатацию – перепады электричества, неглубокие скважины с большим содержанием песка, необходимость передачи воды на большие расстояния (например, при поливе). Отмечают экономное расходование электричества и тихую работу.
Вагонка в загородном доме
Банальным и не очень красивым словом вагонка называется прекрасный экологичный материал, часто используемый для отделки домов, лоджий, мансард и бань.
В нашем рейтинге погружных насосов для колодца 2021–2022 годов представлены модели разной мощности и ценовой категории, они подойдут как для дачи, так и для полноценного дома. Практически все они используются летом, либо требуют подогрева скважины (чтобы было что качать). Узнать больше о тонкостях работы этих устройств вы можете в магазинах для загородного дома в ТК «Ланской».
Выводы
Если вам необходимо качать воду из колодца для водопровода в доме, тогда лучше всего взять устройство с поплавковым выключателем и рабочим колесом из чугуна или нержавейки, предварительно рассчитав напор и производительность. Берите агрегат с достаточной длиной сетевого шнура, чтобы не использовать удлинители.
Для выкачки канализационного колодца или сливной ямы лучше всего подойдет устройство из пластика, так как оно лучше справляется с агрессивной средой.
