Какие полипропиленовые трубы для канализации выбрать? Размеры и характеристики — Гост

Что представляют собой полипропиленовые трубы

Трубы полипропиленовые для канализации, технические характеристики которых оптимальным образом подходят для использования как на внутренней, так и на наружной частях системы. Они полностью совместимы с трубопроводами и фасонными изделиями из других материалов. Единственным ограничением, которое надо применять для ПП изделий при наружном использовании, является соблюдение требований по глубине погружения (не менее 0,7 м)

Это важно, так как они довольно мягкие и могут деформироваться от давления грунта, проезжающих машин или передвигающихся людей

Существует несколько
разновидностей ПП канализации. Большинство видов предназначены для
использования в системах водоснабжения, в частности — разновидности ППР, изготовленные из
полипропилена 3 типа. Они способны выдерживать рабочее давление воды и прочие
эксплуатационные нагрузки. Канализационные
сети преимущественно безнапорные,
поэтому в них чаще всего используют узлы из полипропилена ПП. Они дешевле, но обладают
меньшей устойчивостью к нагрузкам.

Трубы ПВХ

Поливинилхлорид (ПВХ) применяют для водопроводных и канализационных труб. Стандартные размеры и диаметр ПВХ труб для внутренней канализации и способы соединения аналогичны полипропиленовым трубам. Отличия в толщине стенок – 1,8-3,2 мм для любого диаметра, они тяжелей полипропиленовых на 20-40 процентов.

По техническим характеристикам ПВХ канализационные трубы уступают полипропиленовым: рабочая температура до 45 градусов, допустимая кратковременная (3-5 минут) температура 60 градусов. Более высокая температура деформирует трубы. Средняя цена ПВХ труб на 10-15 процентов ниже, чем полипропиленовых. При пожаре поливинилхлорид выделяет ядовитые вещества.

Как осуществить врезку

Как выбирать ПП-трубы

Полипропиленовые трубы отличаются по многим параметрам – диаметру, длине, толщине стенок, области применения.

По назначению и диаметру

Труба полипропиленовая канализационная выпускается двух цветов – серого и оранжевого (коричневого). Серые трубы диаметром от 32 до 110 мм прокладывают внутри помещений. Самые «ходовые» размеры – 50 и 110 мм.

  • 50 мм трубы используют для внутренней разводки, подключения сливов из ванны, мойки, раковины;
  • 110 мм – для унитаза, стояков.

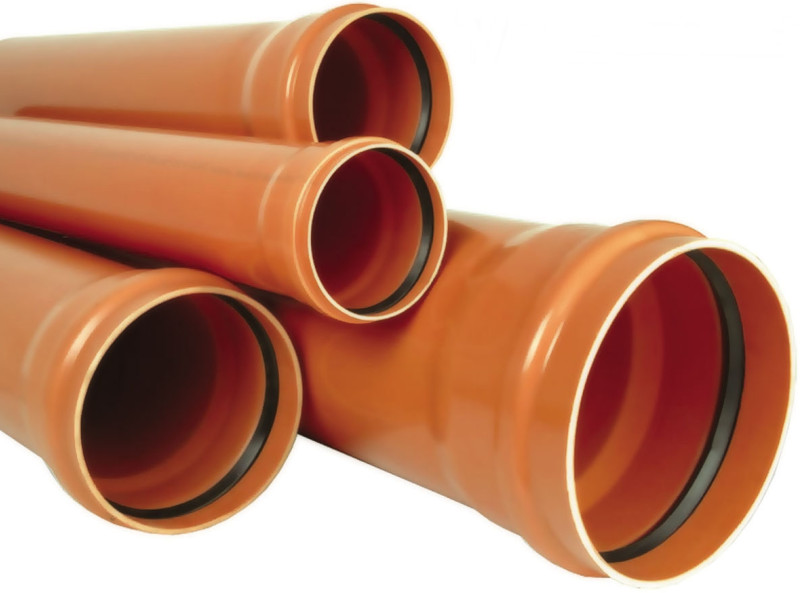

Оранжевые трубы предназначены для наружной прокладки, в том числе в грунте. Их минимальный диаметр 110 мм – это стандартный размер для отвода бытовых стоков из жилого дома.

  • 160 мм подключают к сливу из бани или сауны;
  • 200 мм – из бассейна.

По номинальному давлению и прочности

На какое давление рассчитаны полипропиленовые трубы, указывается в маркировке. Это код, состоящий из букв PN и следующих за ним цифр: 10, 16, 20, 25.

  • Для внутренней разводки применяют обычные серые трубы PN10.
  • Для наружной прокладки безнапорной (самотечной) канализации – PN16.
  • Напорные системы собирают из труб PN20, обладающих высокой ударной прочностью.
  • Маркировку PN25 имеют высокопрочные армированные трубы, которые также применяют для монтажа напорных систем и прокладки в грунте, особенно на большой глубине.

Если перед вами лежат трубы одинакового диаметра, но с разным кодом PN, значит, они отличаются толщиной стенок – чем выше цифровое значение, тем больше толщина. Поэтому иногда вместо этого кода в маркировке указывают коэффициент SDR – соотношение между наружным диаметром трубы и толщиной её стенок.

Подробнее о маркировке и определении номинального давления по SDR – в этом видео:

Несмотря на то, что у полипропилена температура эксплуатации достигает 95 градусов, он менее устойчив к ультрафиолету, в отличие от ПВХ, по трубам из которого не рекомендуется перекачивать жидкости с температурой выше 60 градусов.

Проблемы недостаточной устойчивости к нагрузкам, температурным расширениям и УФ-излучениям удалось решить с помощью армирования ПП-труб. Такая продукция имеет маркировку не ниже PN25.

Армирование выполняется алюминиевой фольгой либо стекловолокном, поэтому трубы имеют многослойную структуру – усиливающий слой располагается между двумя слоями полипропилена. Если есть выбор, лучше предпочесть стекловолоконное армирование. Обладая похожей структурой и сравнимыми коэффициентами температурного расширения, стекловолокно и ПП не отслаиваются друг от друга, как это происходит с металлической фольгой.

Но армируют в основном трубы для отопления и горячего водоснабжения. Во всяком случае, я не встречал в продаже таких канализационных труб. Этот прием позволяет значительно уменьшить температурное расширение материала. Такая высокая температура, которую выдерживает полипропиленовая труба для горячей воды, в канализационной системе если и возникает, то на непродолжительный период, а кратковременное воздействие не наносит ощутимого ущерба.

К тому же изделия из полипропилена и без армирования выдерживают достаточно высокие температуры:

  • PN10 – 45°;
  • PN16 – 60°;
  • PN20 – 75°.

И это при постоянном воздействии.

По типу стенок

Если внутренняя разводка не подвергается серьезным нагрузкам, то наружная может испытывать давление грунта, проезжающего над ней транспорта, ударную нагрузку. Прочность наружных труб увеличивают за счет большей толщины стенок, и в случае прокладки бытовой канализации этого обычно бывает достаточно. Но в сложных условиях эксплуатации лучше отдать предпочтение двухслойным изделиям с гофрированными наружными стенками.

Трубы безнапорные канализационные из полипропилена для внутренней разводки всегда имеют гладкие стенки. А гофротрубы за счет ребер жесткости и увеличенной площади поверхности обладают очень высокой устойчивостью и к нагрузкам, и к механическим повреждениям. Поэтому их можно укладывать в тяжелых грунтах, на большой глубине, использовать для открытой прокладки. При этом их внутренние стенки остаются ровными и гладкими.

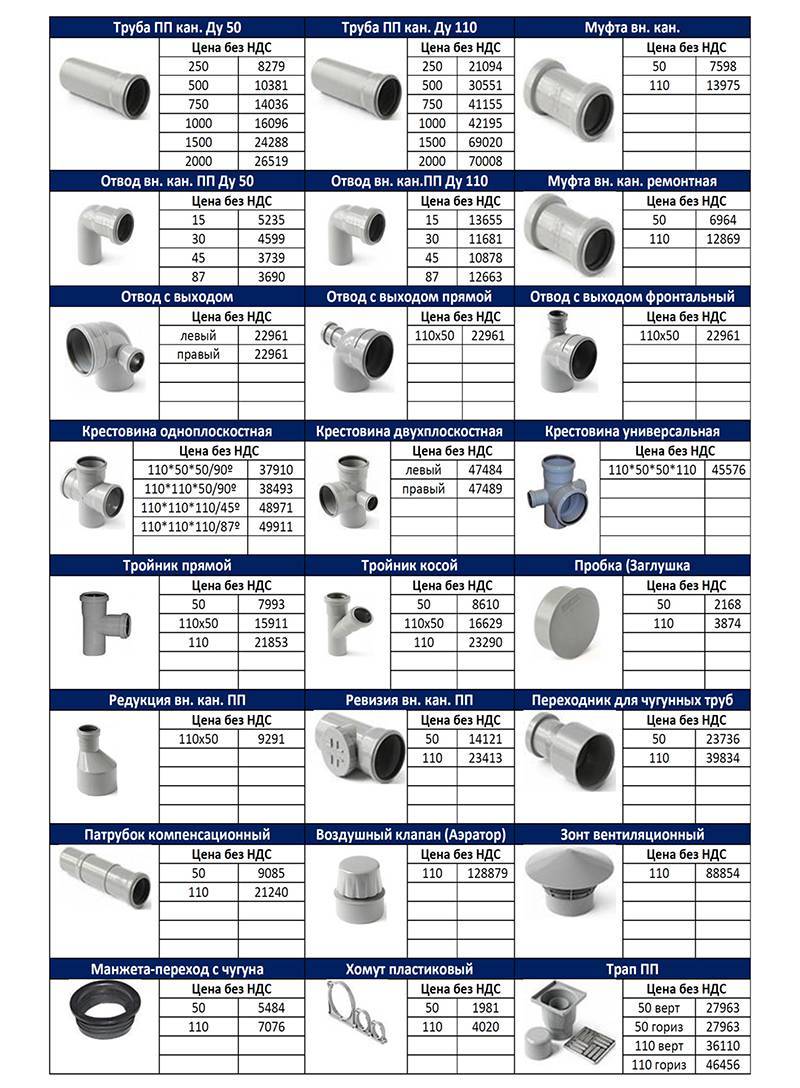

Больше информации о канализационных трубах и фитингах из полипропилена – в этом видеоролике:

Расчет построения стояков канализации с учетом диаметра и длины

Какие виды бывают для наружных и внутренних работ

В настоящее время выбор настолько разнообразен, что приходится подробно знакомиться с техническими характеристиками каждого вида, чтобы не ошибиться в выборе. Канализационные трубы могут различаться:

  1. По области применения. Нужно различать трубы для наружных и внутренних систем. На первые оказывается воздействие пониженными температурами, до минус 10-20 градусов по Цельсию. Внешние трубы подвергаются механическому воздействию (давлению), должны выдерживать контакт с грунтом.
  2. По материалам. Трубы изготавливаются из различных материалов. Только пластик может иметь несколько разновидностей, которые отличаются друг от друга по внешним данным и по техническим характеристикам.

  3. По внешнему виду. Могут быть гладкими и гофрированными. Гладкие трубы препятствуют образованию засоров, гофрированные — имеют высокую прочность. Гофрированные трубы могут быть гладкими внутри и ребристыми снаружи. Они намного лучше переносят механические нагрузки, связанные со сжатием.
  4. По размеру. Здесь имеется как размер отрезка трубы, которые изготавливаются по 50, 200 см и т. д., так наружный диаметр и толщина стенки трубы.

В многоквартирном доме собственник имеет дело только с трубами для внутренних работ. Они должны выдерживать температуру около 70 градусов и кратковременно — 90-95о. В частном доме, когда выполняется внешняя разводка, такие элементы уже не потребуются, поскольку окружающая среда и смешанные стоки снижает температуру. К тому же трубы, выдерживающие повышенные температуры дороже.

Общие сведения о классификации труб

Трубы изготавливаются из полипропилена.

Гомополимер

Стандарты PPR

  • ГОСТ 21553 — Материал плавится при температуре +149 градусов по Цельсию
  • ГОСТ 15139 – плотность 0,9 гр/см.куб.
  • ГОСТ 11262 – растяжение 24-25 Н/кв.мм, удлинение при его достижении 50%
  • Прочность на разрыв 34-35
  • ГОСТ 15173 термическое расширение коэффициент – 0,15 мм/ммс
  • ГОСТ 23630 теплоемкость 2 кДж/кг при +20 по Цельсию
  • Немецкий стандарт. Теплопроводность 0,24 ватт на м/с при +20 по Цельсию

Особенности PPR

  • Отсутствие коррозии и распада. Долгий срок службы. Отопление и ГВС – 50 лет, холодное водоснабжение – 100 лет
  • Внутренний диаметр не меняется в течение эксплуатации, стенки гладкие, не образуется налипаний.
  • Лояльная цена
  • Легкие
  • Не требует лакокрасочного покрытия. Ремонт без особенностей. Замена поврежденного участка производится без дорогой спецтехники
  • Соединяется в монолитную систему, что гарантирует полную гидроизоляцию. Резьбовые соединения сведены к минимуму.
  • Минимум конденсата. Низкая теплопроводность.
  • Практически бесшумные
  • Не подвержены воздействию перепада температуры
  • Хорошо перенося агрессивную среду
  • Материал экологически чистый

Применение

  1. Монтаж водопровода
  2. Создание системы отопления
  3. Канализационная система и ливневая канализация
  4. Перевоз агрессивных химикатов
  5. Для транспортировки сжатого воздуха
  6. Для системы полива
  7. Для дренажных устройств

То, какие трубы будут применяться, для монтажа напрямую связано со сферой применения. Изделия обладают разными характеристиками.  Например, для системы канализации главными показателями являются максимальная температура и давление, а для водопроводной магистрали требования повышенные.

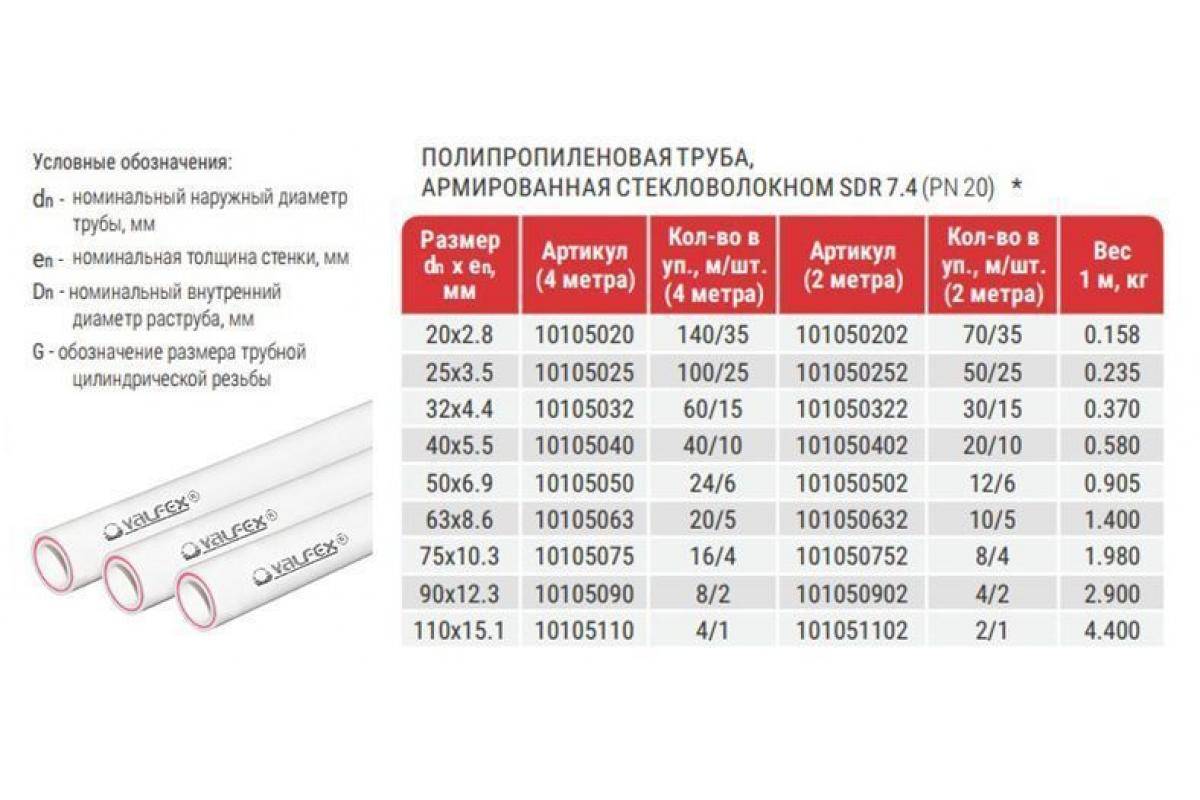

Техническая характеристика

  • PN 10 -давление не выше 10 атмосфер, температура 20 градусов. Можно использовать для ХВС и технической воды.
  • PN16 – давление до 16 атмосфер, температура +60 градусов по Цельсию. Наружный диаметр 1,6 -11 см. Хорошо подойдут для теплого пола.
  • PN20 – давление 20 атм. Температура 95 градусов по Цельсию. Идеальны для ЦО
  • PN 25 – материал содержит алюминиевую фольгу или стекловолокно. Облазают высокой прочностью. Давление 25 атм., максимальная температура 95 градусов по Цельсию.
Наружный диаметр (мм)PN10PN20PN25
Диаметр внутриТолщина стенкиДиаметр внутриТолщина стенкиДиаметр внутриТолщина стенки
1610,62,7
2016,21,913,23,413,23,4
2520,42,316,64,216,64,2
3226,03,021,25,421,23,0
4032,63,726,66,726,63,7
5040,84,633,28,433,24,6
6351,45,84210,5425,8
7561,26,95012,5506,9
9073,68,2615
110901073,21,8,4
Эквивалентный проход (мм)Наружный диаметр (мм)
1016
1520
2025
2532
3240
4050
5063
6575
8090
90
100110
125125
150160
160180
200225
225250
250280
300315
400400
500500
600630
800800
1 0001 000
1 2001 200
Температура

По Цельсию

Срок службы

Тип трубы
PN10PN16PN20PN25
Допустимое превышение давления кгс/см2
201013,521,721,733,9
202513,221,126,433,0
205012,920,725,932,3
301011,718,823,59,3
302511,318,122,728,3
305011,117,722,127,7
401010,116,220,325,3
40259,715,619,524,3
40509,214,718,423,0
508,713,917,323,521,7
50258,012,816,020,0
50507,311,714,718,3
60107,211,514,418,0
60256,19,812,315,3
60505,58,710,913,7
70105,38,510,713,3
70254,57,39,111,9
70304,47,08,811,0
70504,36,88,510,7
8054,36,98,710,8
80103,96,37,99,8
80253,75,97,59,2
9513,96,77,68,5
9552,84,45,46,1

Монтаж ПВХ канализации, замена чугунных труб на трубы ПВХ

Первый этап замены чугунной канализации — демонтаж старых труб.

  1. С помощью болгарки необходимо сверху обрезать трубу на расстоянии 10 см от потолка, а внизу — на расстоянии 80 см от тройника.
  2. Распил производится только до половины диаметра.
  3. Далее в прорезь вставляется стамеска, по которой необходимо сильно ударить молотком, чтобы старая труба раскололась.
  4. Если чугунная крепко вмурована в стену, придется воспользоваться ломом или даже перфоратором, чтобы очистить трубопровод от цемента на необходимую длину.
  5. После удаления лишнего цемента болгаркой отрезается тройник на расстоянии 3-5 см от раструба.
  6. Остатки стационарной трубы тщательно очищаются от грязи и шлифуются до максимально гладкого состояния.

Перед работами с канализацией в многоквартирном доме необходимо оповестить всех соседей сверху по стояку о предстоящем ремонте, чтобы они в определенное время не включали воду и не пользовались уборной. В противном случае произойдет затопление водой или нечистотами.

Если есть возможность, лучше вообще отключить в доме воду на несколько часов, а замену труб произвести максимально быстро.

Далее следует этап монтажа пластиковых труб. Чаще всего практикуется раструбное соединение, когда в трубу большего диаметра (в нашем случае, чугунную) вставляется меньшего размера (пластиковая).

Сначала монтируется новый тройник, а затем основная труба. Особенность монтажа последней заключается в том, что первым делом ее вводят одним концом в потолочный обрезок трубы до максимального упора (обозначить границу маркером). Потом в тройник заводят нижний конец пластиковой трубы, после чего ее смещают на 1 см вниз.

Если пластиковая труба слишком свободно ходит в соединении, ее необходимо уплотнить резиновым кольцом либо задуть силиконовым герметиком. Сами соединения, а при высоких потолках, и промежуточные участки стояка рекомендуется закрепить хомутами.

После замены металлической канализации на пластиковую существенно снизится шум и вибрация труб. Но при желании можно положить дополнительный звукоизоляционный слой.

С этой целью лучше всего использовать изделия, специально изготовленные для подавления шумов в канализации. Обычно они изготавливаются из смеси пластика и минерального порошка и могут прослужить до 20 лет.

Размеры внутренних ПВХ труб.

Полипропиленовые изделия в системе наружной канализации

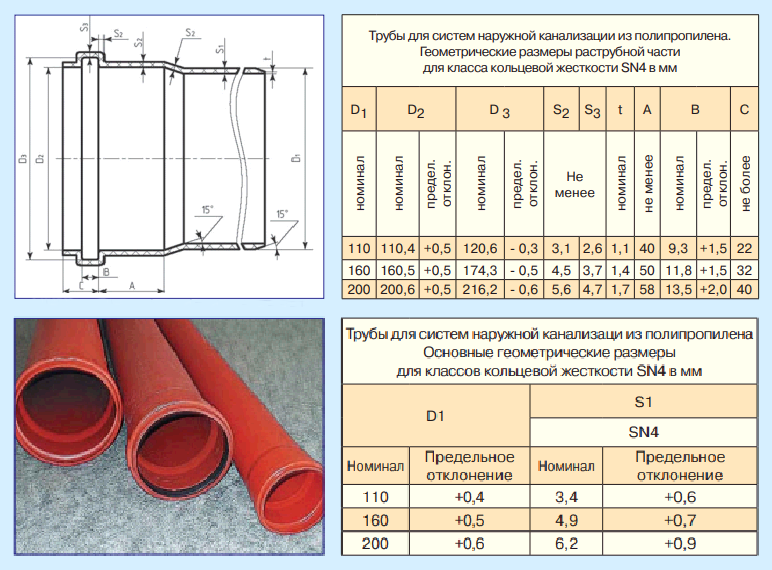

Для монтажа систем наружной канализации используются полипропиленовые трубы диаметром 160-200 мм. В данном случае полностью раскрываются преимущества ПП труб в плане низкого веса — укладку коммуникаций может выполнять один человек, тогда как при использовании чугунных изделий необходимо привлечение нескольких рабочих.

При обустройстве наружной канализации важными являются следующие достоинства ПП изделий:

Стойкость к химически агрессивным веществам, которыми могут быть пропитаны грунтовые воды, под воздействием которых стальные аналоги подвергаются ускоренной коррозии

Неподверженность к расстрескиванию под воздействием химически активных моющих средств, что важно в случае монтажа хозяйственно-бытовой канализации. Антистатичность — полипропилен не является токопроводящим материалом, тогда как коррозия под воздействием блуждающих токов является главной причиной разрушения металлических канализаций, расположенных вблизи к железным дорогам и линиям эклектропередач

ПП трубы имеют высокую устойчивость к гидроабразивному износу, что делает их предпочтительным выбором при обустройстве сточной канализации для отвода содержащих механические частицы жидкостей. Гладкие внутренние стенки и минимальный коэффициент шероховатости позволяют выполнять монтаж канализации с минимальным уклоном и, как следствие, экономить на земляных работах. Полипропилен имеет низкую теплопроводность — в условиях минусовых температур транспортируемая жидкость менее подвергается замерзанию, чем при использовании стальных изделий.

Отметим, что ПП трубы имеют повышенную ударную стойкость и механическую прочность. Согласно стандартам ГОСТ, для монтажа канализации необходимо использовать трубы соответствующие классу жесткости SN4 (кольцевая жесткость 4 кН/м2).

Класс жесткости используемых изделий влияет на максимально возможную глубина заложения трубопровода в землю. Нормативы по предельному заложению канализации приведены в документе СП №40-102 «Проектирование и монтаж систем канализации и водоснабжения».

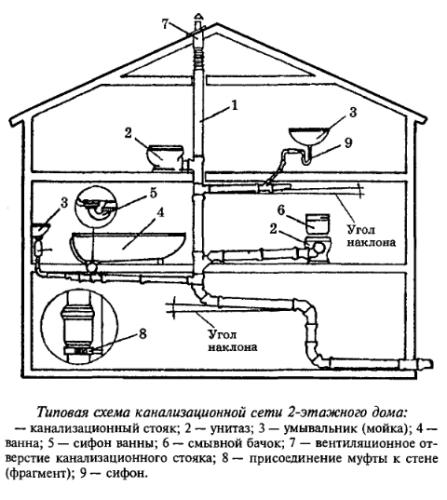

Схема канализации 2-ух этажного дома

Максимальная глубина размещения канализации из ПП труб, при умеренной транспортной нагрузки системы, составляет 5 м (также зависит от плотности обратной засыпки). Данная глубина излишня при монтаже канализации 1-2 этажных  частных домов, в данном случае рационально разместить трубы на глубине 0.5-1 м (в пределах промерзающего пласта почвы) и выполнить их теплоизоляцию с помощью минераловатных либо полиуретановых утеплителей. Аналогичным образом монтируются ПНД трубы для канализации.

Соединение ПП труб в канализационных системах выполняется посредством раструбов, уплотненных профилированным кольцом из резины либо синтетического каучука. В уплотнителе нарезаны пазовые выступы, которые ограничивают обратный ход труб после стыковки.

В раструб труба входит с достаточным усилием, при монтаже необходимо обработать стыкующийся край сегмента силиконовым герметиком, который уменьшит прикладное усилие и после отвердевания обеспечит дополнительную герметичность трубопровода.

На стадии предварительной сборки, подгонка и нарезка сегментов должна выполняться с вынутым из раструба уплотнителем, так как профилированное кольцо делает расстыковку трубопровода крайне сложной.

Установка трубы в раструб должна выполняться не до упора, а с компенсационным зазором — люфтом на 1 см, поскольку полипропилен склонен к линейному расширению при нагреве. ПП трубы можно бетонировать в стены при условии комплектации люками для ревизий, через которые при необходимости будет выполняться чистка трубопровода. Срок службы наружной канализации, при соблюдении всех правил проектирования и монтажа, составляет 50 лет.

Полипропилен в наружных сетях


Полипропиленовые канализационные изделия ставят не только во внутренних, но и в наружных сетях. Хотя сам материал является достаточно мягким. Главное – выбирать разновидности труб, которые подходят именно для этой работы. И правильно подбирать фасонные части.

Например, выпускают только однослойные и гладкие полипропиленовые конструкции для внутренней канализации. А для наружных сетей, материал имеет немного другую конструкцию.

Двухслойность – главное отличие от обычных аналогов для канализации. Внутренний слой делают гофрированным, а внешний оставляют совершенно гладким. Из за такой конструкции, им не страшны любые нагрузки.

Преимущества полипропиленовых труб

Полипропиленовые трубы стали популярным материалом для сантехнических систем благодаря своим экономическим, экологическим и техническим преимуществам. Рассмотрим основные преимущества использования полипропиленовых труб с различными диаметрами.

Экономические преимущества:

  1. Снижение затрат: полипропиленовые трубы недороги в производстве и установке, что снижает стоимость системы в целом.
  2. Долговечность: срок службы полипропиленовых труб составляет до 50 лет, что снижает расходы на ремонт и замену трубопроводов.
  3. Низкая теплопроводность: уменьшение потерь тепла снижает затраты на отопление.

Экологические преимущества:

  1. Безопасность: полипропиленовые трубы не выделяют вредных веществ и не вступают в химические реакции с водой.
  2. Вторичная переработка: полипропилен является полностью перерабатываемым материалом, что снижает негативное воздействие на окружающую среду.

Технические преимущества различных диаметров трубы:

  1. Малые диаметры (16-32 мм): идеальны для внутренних систем водоснабжения и отопления в жилых и офисных зданиях.
  2. Средние диаметры (40-63 мм): подходят для наружных водопроводных сетей, систем отопления и канализации на промышленных объектах.
  3. Большие диаметры (75-500 мм): используются для магистральных трубопроводов и крупных инфраструктурных проектов.

Таким образом, полипропиленовые трубы с различными диаметрами обладают экономическими, экологическими и техническими преимуществами, делая их универсальным решением для различных видов сантехнических систем.

Требования к изделиям из полипропилена по ГОСТ Р 52134

По ГОСТу на полипропиленовые трубы для отопления или водоснабжения к изделиям существуют такие общие требования:

  • поперечный срез круглой формы;
  • отнесение к напорному типу;
  • применение на производстве, в жилых и нежилых зданиях;
  • возможность транспортировки теплоносителя, технической и питьевой воды.

Кроме того, и наружная, и внутренняя поверхности трубы должны быть абсолютно гладкими с допускаемым наличием продольных полос и волн, которые не влияют на общий диаметр. Необходимо также, чтобы окраска коммуникаций водоснабжения или отопления была равномерной без посторонних включений, полос, разводов и трещин. Цвет коммуникаций указан в нормативном документе на изделие.

ГОСТу должен соответствовать внешний вид труб и даже их цвет

Если наружный диаметр до 16 см, то они поставляются в бухтах, намотанными на катушку либо в виде прямых отрезков. Трубы диаметром 18 см и выше выпускаются в прямых отрезках, длина которых до 24 метров.

Способы соединения труб

Подключение пластиковых канализационных труб осуществляется вручную без использования специального оборудования одним из следующих способов:

  • Склеенное соединение с использованием специальной фурнитуры и клея.
  • Муфта с уплотнительным кольцом или уплотнительным кольцом.
  • Соединение розеток.
  • Стыковочно-клеевое соединение.

Решение об использовании того или иного метода принимается на основании характеристик конструкции трубы, которая может быть:

с гнездом для уплотнительного кольца:

с патрубком без уплотнительного кольца (для клеевого соединения):

с фаской (под склейку):

без фаски (для стыковочно-клеевого соединения):

Большой выбор арматуры обеспечивает не только разветвление канализационной линии (крестовины и тройники), направление потока в нужном направлении (углы), но и облегчает монтаж трубопровода:

  • переходники, предназначенные для соединения труб разного диаметра;
  • компенсационные трубы, снижающие эффект линейного расширения;
  • шарниры, зажимы и т д.

Присоединение канализационных труб ПВХ к одному выходу (расширение части трубы) происходит в несколько этапов:

  • Герметик (при его наличии) удаляется из гнезда и выполняется испытательный крючок. На вставленной внутрь трубе на входе нанесено обозначение компенсационного зазора 1 см.
  • Прокладка установлена на место.
  • Контактные поверхности покрыты тонким слоем герметика.
  • Крепежные элементы скрепляются друг с другом.
  • Далее производится герметизация стыкового соединения.

Алгоритм привязки:

  • Предварительное объединение элементов осуществляется с обозначением границ сборки.
  • Для улучшения адгезии места приклеивания зачищаются наждачной бумагой и обезжириваются.
  • На склеиваемые поверхности ровным слоем наносится клеевой состав.
  • Трубы закрепляют анкерами и фиксируют хомутами до полного прилегания. Удаляем лишний клей.

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Достоинства и недостатки ПП труб

                Канализационные трубы из полипропилена обладают следующими достоинствами:

  • длительный срок службы.  По заявлениям производителей, они не теряют своих рабочих качеств до 50 лет, а если подается только холодная вода — до 100 лет;
  • не склонны к образованию наслоений или твердых отложений;
  • не распространяют шум;
  • полипропилен обладает низкой теплопроводностью, поэтому на поверхности труб отсутствует конденсат;
  • канализация из полипропиленовых труб в 9 раз легче, чем такая же система из металлических трубопроводов;
  • простота монтажных работ;
  • не требуют ухода или специального обслуживания;
  • не реагируют на воздействие воды или агрессивных химических соединений;
  • обладают высокой эластичностью и хорошо противостоят механическим воздействиям;
  • стоимость ПП труб невысока, доступна для массового покупателя.

К недостаткам материала следует отнести:

  • обладают высоким коэффициентом линейного расширения при изменении температуры;
  • сложность изгибания труб. Несмотря на свою эластичность, материал обладает высокой памятью и всегда возвращается в первоначальную форму. Единственным вариантом придания изгиба становится фиксация с помощью внешних оправок или заливка бетоном;
  • при понижении температуры они становятся хрупкими, поэтому для наружных участков системы применяются с определенными ограничениями.

Из всех подобных изделий именно трубы полипропиленовые канализационные демонстрируют оптимальный набор эксплуатационных качеств в сочетании с низкой ценой.

Отличия от других полимерных труб

Помимо поливинилхлорида, канализационные трубы производятся также из других типов полимеров: полиэтилена (PE), полипропилена (PP), полибутилена (PB) или полиамида (PA).

Характеристики производительностиПВХППPE
Плотность, г / см?1,35–1,430,9-0,910,94-0,96
Химическая устойчивостьв среднемнизкийв среднем
Морозостойкость, Сдо 15до 15до -60
Стойкий к ультрафиолетовому излучениюв среднемв среднемувеличивать.
Максимальный температурный порог, С6590–10040-60
Предел прочности при растяжении, МПа40-50250-400100–170
Прочность на изгиб, МПа80–120980-1370120–170

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
