Вытяжка для газового котла

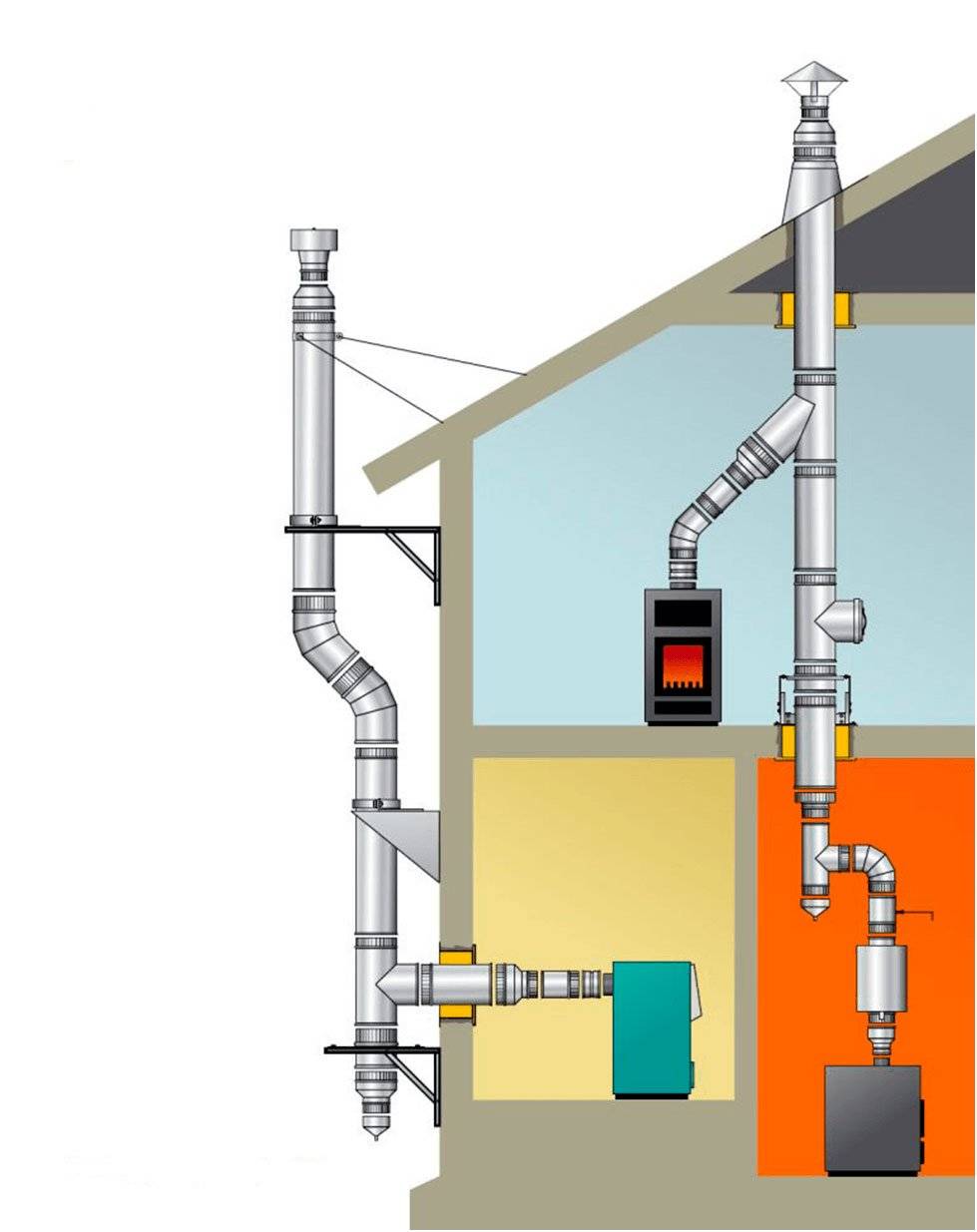

3 Вытяжка из нержавеющего металла

Дымоходы из стали выполняются в нескольких вариантах. Одностенная труба помещается в кирпичной кладке. Подобная схема используется также для реконструкции канала, работавшего с твердотопливным котлом. Собирается из готовых заводских секций, каждая из которых состоит из внешней оболочки и внутренней. Пространство между ними заполняется теплоизоляционным материалом. Такие конструкции предназначены для установки в доме или снаружи. Специальные строительные каналы не требуются.

Чтобы уберечь сооружение от разрушения кислотой, образующейся из серы, которая содержится в отработанных газах, применяется специальный нержавеющий металл. Стоимость подобных конструкций выше кирпичных и керамических, но они обладают значительными преимуществами. Их собирают из отдельных модулей, стенки идеально гладкие и ровные, легко очищаются, не склонны к накапливанию конденсата. Малый вес не требует устройства основания. Чтобы прочистить внутренние каналы, ее разбирают на составные элементы.

Материал не горюч, выдерживает температуру уходящего дыма. Заводская комплектация предусматривает возможную покупку тройников, колен, что позволяет создать любую конфигурацию под нужным углом. Чтобы устроить дымоход в уже возведенном доме не требуется больших переделок, даже если он не предусмотрен проектом. Крепить можно к стене. Диаметр внутреннего канала выбирают соответствующий размеру выходного отверстия газового котла.

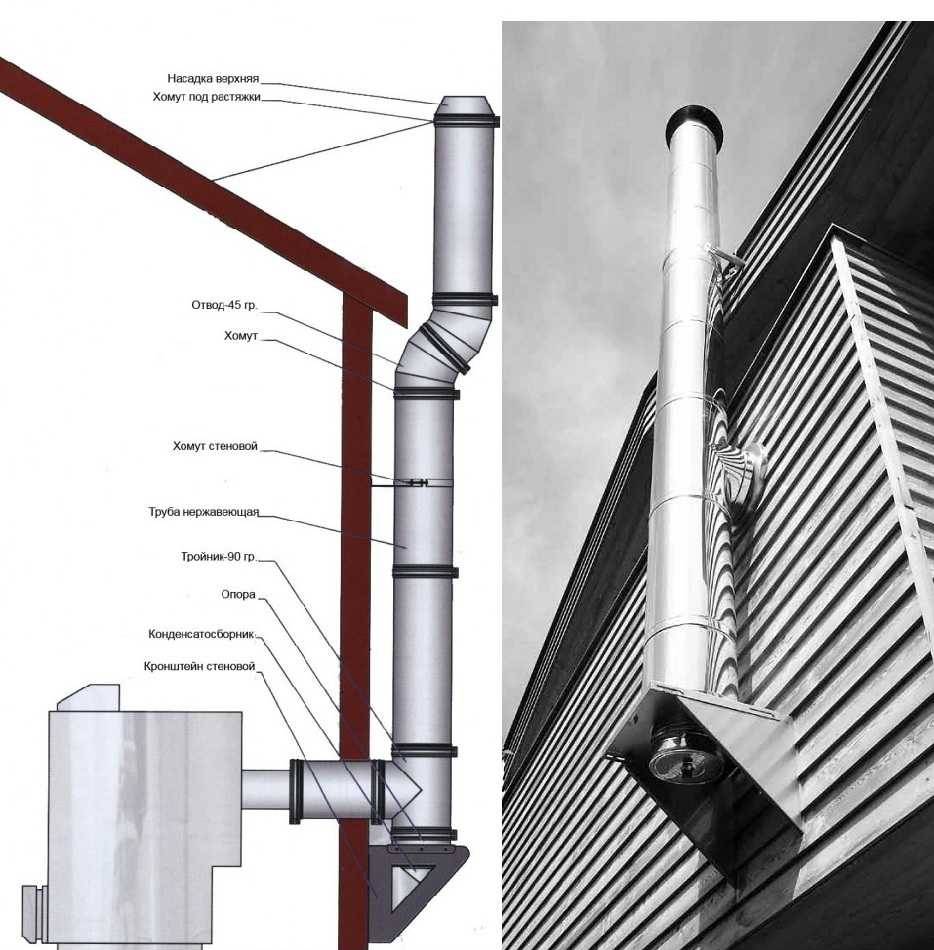

Вентиляционный столб собирается в такой последовательности:

• начинают с нижнего сегмента, устанавливая одну трубу в другую;
• предусматривают достаточное количество ревизионных люков;
• кронштейны для настенного крепления устанавливают через 1,5 м;
• длина горизонтальных участков не может превышать одного метра без принудительной вентиляции.

При покупке двухконтурной модели обращают внимание на материал труб. Для внутренней части допускается использование только нержавеющей стали, оцинкованный металл не годится. При температуре немного больше 400° он начинает окисляться, образуются ядовитые пары

Повышенная влажность усугубляет ситуацию. Подобную конструкцию несложно сделать своими руками. Для теплоизоляции применяют базальтовую вату, керамзит, полиуретан

При температуре немного больше 400° он начинает окисляться, образуются ядовитые пары. Повышенная влажность усугубляет ситуацию. Подобную конструкцию несложно сделать своими руками. Для теплоизоляции применяют базальтовую вату, керамзит, полиуретан.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Какие требования установлены для вентиляции газовых котлов

В нагревателе должен обеспечиваться постоянный отток и приток воздуха. При расчете мощности отвода учитывается площадь и объем помещения, характеристики отопительного оборудования, тип камеры и другие факторы.

Несмотря на то, что для некоторых систем строительные нормы допускают монтаж в жилых помещениях, вытяжку котла нельзя выводить в общий кухонный воздуховод. Для него необходимо оборудовать отдельный вентиляционный канал.

Полный перечень требований к вентиляции газовых котлов изложен в ДБН В.2.5-20-2001, СП 8913330, 41-104-2000 и 42-101-2003, ГОСТе 30494-2011, СНиПах II-35-76, 31-01-2003, 2.04-05 и др. Соответствие строительным нормам регламентируется также ФЗ №384, Постановлениями Правительства №87 и №410.

Для чего нужна вентиляция

Данная функция в газовых установках выполняет несколько задач:

• обеспечивает приток воздуха, который необходим для сгорания источника тепла;
• предупреждает аварийную ситуацию с природным и жидким топливом, если в системе возникла утечка газа;
• выводит избыток тепла от трубопроводов и самой отопительной установки;
• не допускает отравления жильцов продуктами горения (прежде всего, угарным газом).

Требования к оборудованию вентиляции в котельной

В зависимости от типа оборудования СНиПы требуют организации двойного или одинарного воздухообмена. К вентиляции котельной предъявляются следующие требования:

• параметры вытяжки подбираются так, чтобы в течение часа в помещении с газовой установкой трижды менялся весь объем воздуха;
• в зависимости от типа котла к нему подводится полноценный дымоход или коаксиальный воздуховод;
• при мощности нагревателя от 30 кВт трубопровод выводится наружу, а не во внутренние помещения частного дома;
• ширина вентиляционного прохода рассчитывается в зависимости от характеристик системы отопления и объема помещения;
• воздушные каналы должны быть герметичны и оборудованы гильзами для технического обслуживания;
• если воздуховод находится менее чем в 1,5 м от середины дома, при создании вентиляции трубу выводят на 0,5 м выше уровня конька, при расстоянии 1,5-3 м – вровень с ним, при более чем 3 м – ниже, но чтобы касательные к коньку и трубе образовывали угол в 10°;
• на пути прокладки допускается не более 3 изгибов (угол – до 30°) и не более 3 горизонтальных участков длиной до 1-2 м;
• между местом окончания вентканала и внешней стеной строения должно быть не меньше 0,3 м;
• воздуховоды выполняются из нержавеющей и оцинкованной стали, асбеста, кирпича или керамических материалов;
• если на выходе из трубопровода применяются материалы, способные к возгоранию, их нужно изолировать.

На заметку: рекомендованная кратность воздухообмена зависит от региональных строительных норм. Для бытовых установок в частных домах СП 281 допускает однократную смену в течение часа.

Требования безопасности

Особенности работы с газом.

При накоплении критической массы возрастает риск воспламенения и взрыва в помещении. Именно, поэтому запрещено самостоятельно проектировать в частном доме отводные системы, изготавливать их своими руками без согласования с представителями Горгаза и Городской пожарной службы. Проект утверждается полностью, включая все элементы (и дымоход газового котла в том числе).Заранее найдите в вашем населенном пункте фирму, которая уполномочена выполнять работы по проектированию и монтажу газового оборудования. Там заодно вас и проконсультируют, как все сделать правильно и без лишних трат.

Строгие правила

• • Правила, которые необходимо соблюдать

• • (через крышу или стену — не имеет значения):
  • абсолютная герметичность всех соединений;
  • в местах прохождения конструкции через крышу или стену нельзя располагать соединительные стыки труб;
  • нельзя допускать разницы температур на участках, проходящих в разной окружающей среде (например, внутри помещения, через чердак, снаружи на улице). Рекомендуется применять утепляющие кожухи. Теплоизоляцию можно сделать своими руками на основе современных материалов — благо, рынок изобилует продукцией в широком диапазоне цен и качества;

• категорически запрещено использовать деформированные трубы — с перфорацией, прогибами, трещинами и т. п. (угарный газ будет выводиться не правильно, а с утечками);
• далеко не каждая модель газового котла имеет встроенный стабилизатор тяги. Если таковой отсутствует, придется дополнительно устанавливать на дымоходной трубе заслонку (так называемый шибер);
• при отводе угарного газа от газового котла неизбежно образование конденсата. Его необходимо собирать в ревизионном люке с капельницей — данное устройство в нижней части дымоходной конструкции должно быть обязательно.

При отсутствии сбора конденсата он будет поступать обратно и приведет к повреждению котла раньше, чем окончится его плановый срок службы.

Другие рекомендации

Обратите внимание на такие моменты, которые влияют на работоспособность дымохода и безопасность его эксплуатации:
не допускайте сужения дымоходного канала на протяжении всей его длины;
при соединении нескольких труб глубина входа одной в другую — не меньше, чем величина радиусов;

Последовательность соединения должно выполняться противоположно тому направлению, в котором движется дым (угарный газ).

• иногда применяются трубы квадратного сечения. Оно должно стремиться к квадратному, с соотношением сторон не более 1:2;
• не должно быть никаких шероховатостей внутри дымохода (использовать только гладкие трубы);

Шероховатые полости быстро забьются микрочастицами — продуктами горения газа. Очищение дымоходной трубы при этом существенно затруднится.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

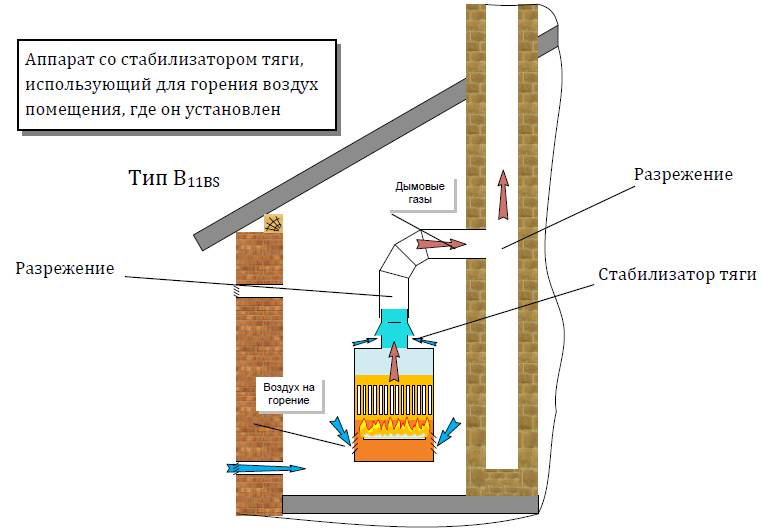

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Это интересно: Выбор бесперебойника для твердотопливного котла — излагаем по пунктам

Правила организации вытяжной системы

Установка коаксиального дымохода не представляет сложностей. Для этого достаточно с помощью подкладок обеспечить герметичность соединений

Важно, чтобы выходная труба на улице была расположена минимум в 2-х метра от ближайших окон или входной двери. Установка вытяжки газового котла без вентилятора намного сложнее

Правила организации отопления в частном доме:

• Обеспечить вентиляцию в помещении, где установлен котел. Частота полной замены воздуха должна быть не менее 3-х объемов комнаты в 1 час.
• Общая длина дымохода — от 4 м и более.
• Свободный доступ к элементам трубопровода для проверки их целостности и обслуживания. Последнее подразумевает периодическую чистку.
• Материал изготовления не должен изменять своих свойств под воздействием высоких температур или их перепада.

Чаще всего трубы располагают у несущей стены. Так дополнительно используется тепловая энергия для поддержания комфортной температуры в доме

Важно, чтобы они не находились впритык кладке. Минимальное расстояние между ними — 3 см

Правильный монтаж оборудования

Причины отказов газовой системы в большинстве случаев тривиальны. Неочищенная дымоходная труба, угарный газ, возвращающийся в дом, или плохо установленный газовый котел

Важно правильно выбрать и установить

Инструменты и материалы

Для устройства воздуховодов используются различные материалы: пластмассы, оцинкованные листы, гладкие или дюралевидные стальные листы.

Для отдельно стоящих домов с автономным отоплением в качестве воздуховодов можно использовать трубы из ПВХ необходимого диаметра. Дополнительно к этим трубам необходимо приобрести переходники, а на корешке к воздухозаборнику – защитную сетку.

Дополнительные материалы для обустройства вентиляции для газовой котельной в частном доме:

1. Защитные рукава для пластин.
2. Крепежи и монтажные хомуты.
3. Строительный герметик для герметизации пустот между втулками и проемами в стенах.
4. Набор инструментов для строительства.
5. Перфоратор для выполнения отверстий в стенах.
6. Защитное оборудование.

Каким образом обустраиваются дымоходы

Установка горизонтального дымохода – самое простое решение:

1. В стене сделано отверстие с выходом наружу.
2. Со стороны улицы здание поднимается вверх.
3. Присоединяется к стене – раме, привинчивается с помощью зажимов.

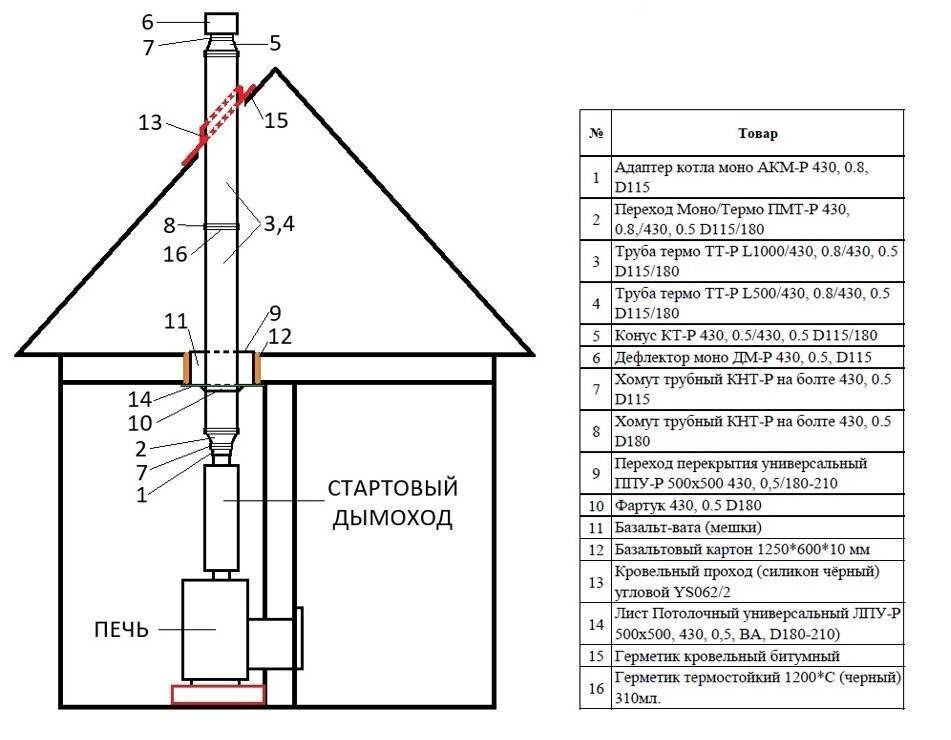

Внутренняя дымовая труба поднимается из котла на крышу, не выходя из дома. Он проходит через все потолки и поднимается на крышу. Такая дымоходная труба обычно состоит из двух слоев. Изоляционный материал укладывается между слоями для предотвращения возможности возгорания при нагреве дымохода и предотвращения образования конденсата:

1. Из котла в воздуховод вводится канал.
2. Канализация простирается до самой крыши.

В зависимости от конструкции дымохода снаружи дома под углом вниз рядом с конденсационным карманом устанавливается опорная платформа дымохода.

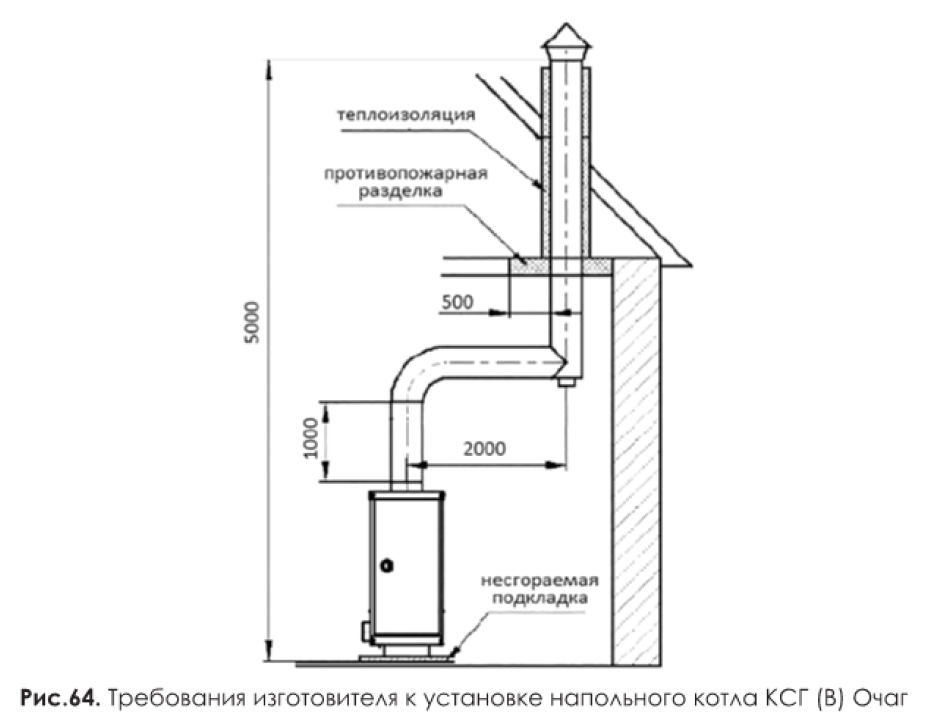

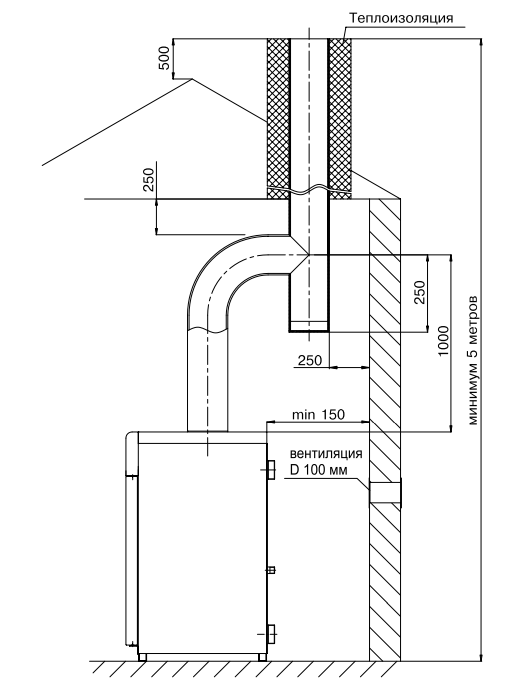

Расположение выхода дымоходной трубы относительно крыши:

• если дымовая труба протягивается более чем на три метра от конька, достаточно установить ее под углом 10o от горизонта. Расстояние должно быть не менее 1 метра;
• 1,5 – 3 метра – дымовая труба заканчивается на одном уровне с коньком;
• расстояние менее 1,5 м – конструкция зафиксирована над гребнем, не менее 0,5 м;
• для установки дымохода в котельной, прикрепленной к дому, предполагается угол 45 градусов и более. Дымоход должен выходить в измеряемой точке, чтобы предохранитель котла не перегорел при ветровой нагрузке.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

• порядок разработки технической документации;
• размеры и мощности вентиляционных систем для разного вида строений;
• их виды и порядок обустройства.

Требования к вентиляции в котельной

Монтаж вентканалов для газового котла в различных зданиях устанавливают с учётом похожих требований. Исключение составляют котельные, где стоит агрегат с коаксиальным дымоходом. Схема вентиляции газового котла в частном доме предусматривает автономный приток воздушных масс.

К помещениям, где стоят газовые котлы, предъявляют следующие технологические нормы:

• К дымоходу подключают не более двух газовых приборов, независимо от их расположения по отношению друг к другу и к дымоходу.
• В частных домовладениях вентиляционную систему для газового агрегата делают максимально герметичной. Нельзя допустить даже минимальных протечек угарного газа или копоти, опасных для жизни. Места стыков дымоходных каналов обрабатывают герметиком, который устойчив к повышению или понижению температуры.

Плюсы и минусы двух систем вентиляции

• принудительная вентиляция дороже в монтаже;
• при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
• естественная вентиляция не требует больших финансовых затрат;
• легкая в монтаже;
• не требует особого ухода;
• естественный воздухообмен зависит от погодных условий;
• принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

Вентиляция – залог безопасной и эффективной работы оборудования

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Последовательность устройства дымохода газового котла в частном доме

Выделяют внутреннюю и наружную систему монтажа. Все зависит от этапа планировки конструкции. При постройке дома выполняют внутреннюю систему. В готовых постройках выполняют наружное строение.

Наружная система характеризуется необходимостью полной теплоизоляции дымохода. Для хорошей работы потребуется следовать всем нормам и правилам. Для конструкции выбирают однотипные элементы. Их соединение достаточно простое. При этом система находится в свободном доступе для обслуживания.

Внутренняя конструкция требует теплоизоляции только на участке, который находится на улице. Система небезопасная: дым может проникнуть в помещение, высокая пожароопасность. Количество элементов конструкции достаточно много, поэтому установка имеет определенные сложности. Эксплуатация дымохода также имеет свои сложности.

Последовательно внутренней установки:

• Разметка конструкции и соединительных элементов;
• Оборудование проема для дымохода;
• Соединение котла с газоходом через специальный патрубок;
• Монтаж ревизии и тройника;
• Установка труб;
• Прикрепление хомутов на стыках;
• Монтаж кронштейнов;
• Теплоизоляция.

Внутренняя система монтируется на этапе постройки дома и возведении фундамента. Именно так можно сделать безопасное сооружение. Благодаря этому количество жидкость в трубах минимальное. В противном случае потребуется оборудовать конденсатосборник.

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Основные причины ухудшения тяги в системе вентиляции

Среди них они очень известны:

• трудности с наружным воздухом в котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность существенно ограничивает возможность проникновения воздуха;
• те же последствия после замены двери, если зазор между полом и нижним краем минимальный или отсутствует;
• уменьшите естественные сквозняки в жаркое время года за счет уменьшения разницы температур снаружи и внутри дома;
• появление зон застоя или низкого давления при сильном атмосферном ветре, что также отрицательно влияет на работу вентиляционных систем, поэтому в таких условиях необходим дополнительный контроль тяги.

При эксплуатации системы принудительной вентиляции в котельной выбирайте вентиляторы с крыльчатками, которые не искрятся от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Чрезмерная вентиляция приводит к плохим тепловым условиям, ухудшению жилищных условий в доме.

Устанавливайте вентиляцию своими руками, постарайтесь получить квалифицированную консультацию и учтите их замечания.

Разновидности вентиляции для работы газонагревательного оборудования

Конвекция может быть естественной и принудительной. Самопроизвольный приток воздуха обеспечивается наличием окон, форточек, дверных проемов и вытяжного короба, выход которого монтируется в помещении с котлом.

Система естественной вентиляции состоит из воздуховода, который соединяет отводы из кухни, котельной и ванной с трубой на крыше. Ширина короба не вычисляется, а подбирается по СНиПам, т.к. для точного расчета необходимо учитывать направление и скорость ветра, атмосферное давление и другие параметры. Газовый котел 30 кВт должен иметь воздуховод шириной 150 мм, при 100 кВт – 230 мм.

Вытяжка монтируется непосредственно над устройством, а трубопровод – за топливной камерой.

Для расчета параметров нагнетателя нужно умножить объем помещения на коэффициенты потерь и смены воздуха. Затраты на сопротивление при прохождении дымохода составляют около 40%, поэтому при параметрах комнаты 4х2х2,2 м мощность вентилятора должна составить не менее 74 м?/ч.

Устройство вентиляции в кухне с газовой плиткой

Очень часто в кухнях с естественной вентиляцией воздух нормально не очищается. Проверить это не сложно. Достаточно выкурить одну сигарету и оставить помещение закрытым на 15 минут. Если следы дыма остались, значит вентиляция не управляется со своей функцией. Причин может быть много: ошибка при проектировании здания, недобросовестность строителей, отсутствие надлежащего технического обслуживания системы. Нужно принимать меры.

Требования СНиП 42-01 для помещений с газовой плитой следующие:

• высота потолков не менее 220 см;
• наличие вентиляционного отверстия или окна с форточкой;
• просвет между дверью и полом (или отверстие) не меньше 0,25 кв.м.
