Требования к вентиляционным системам
Рассмотрим, какой должна быть правильная вентиляция в частном доме. В жилых комнатах СВ должна ежечасно обеспечивать 1-кратный воздухообмен, то есть объем поступающего за это время воздуха должен быть равным объему помещения. При этом на 1-го жильца должно приходиться не менее 30 кубометров чистого воздуха.
В котельной требуется 3-кратный воздухообмен (также за час) при наличии потолка высотой 6 м. При меньшей высоте на каждый недостающий метр накидывают еще 0,25 кратности.

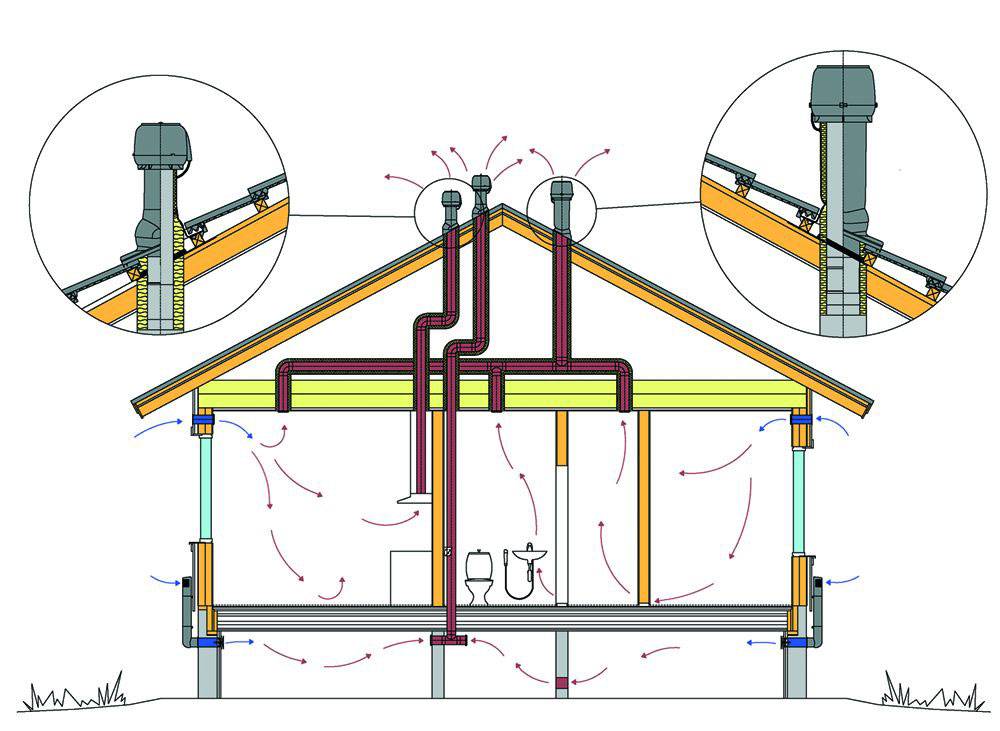

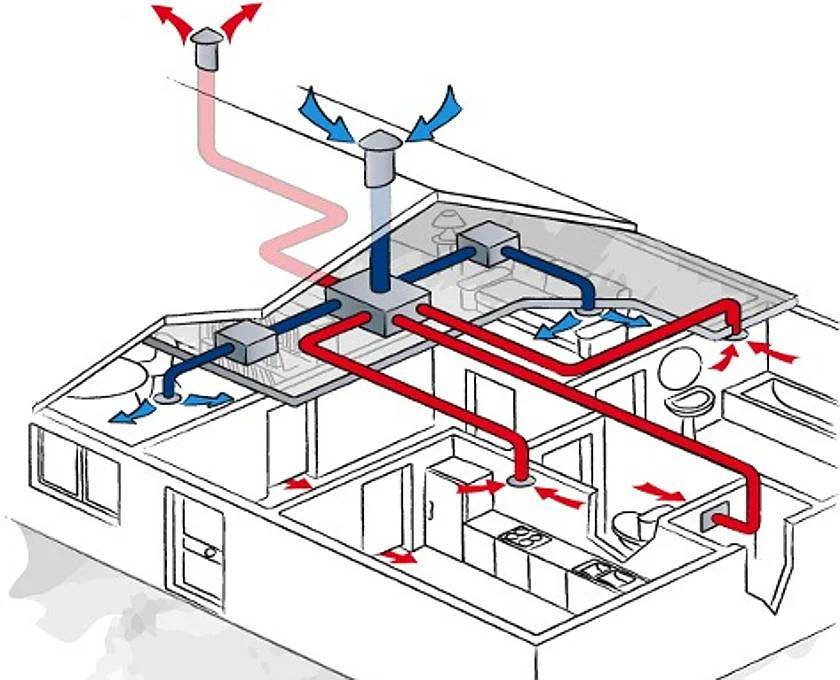

Проект принудительной вентиляции в частном доме
Сторона сечения вытяжного канала при естественном воздухообмене должна быть не менее 10 см длиной, при этом минимальная площадь сечения составляет 0,016 кв. м.
Вытяжной канал для естественного воздухообмена должен быть вертикальным, иметь равномерное сечение (без расширений и сужений) и продолжительность не менее 3 м.
В пределах этажа все вытяжные каналы должны иметь одинаковую длину – этим обеспечивается равенство силы тяги в них.
Для обеспечения хорошей тяги тепловые потери в вытяжных каналах следует минимизировать, поэтому их прокладывают только во внутренних стенах, а снаружи хорошо утепляют.
Расчет
Целью расчета СВ является определение сечения вытяжных каналов и приточных клапанов, а также их количества. Каждый этаж рассчитывается отдельно, при этом выполняются следующие действия:
- По приведенным в нормативных документах данным определяют минимальный объем воздуха Qп, который за час должен поступать в помещения с приточными клапанами.
- По тем же нормативам рассчитывают минимальный объем воздуха Qв, который за час должен удаляться из помещений с вытяжными каналами.
- Наибольшую из полученных величин принимают за требуемую производительность вытяжных каналов Qр.
- Исходя из размеров здания, задаются длиной вытяжных каналов.
- По специальным таблицам подбирают такое сечение вытяжных каналов, чтобы при заданных длине и температуре в помещении они имели требуемую производительность.
Чтобы показать методику в действии, рассчитаем вентиляцию 1-этажного дома. В состав строения площадью 120 кв. м входят следующие помещения:
- 5 комнат (суммарная площадь – 90 кв. м);
- кладовка или гардеробная (4,5 кв. м);
- кухня и санузел.
Потолок имеет высоту 3 м. Высота вентилируемого подпольного пространства (полы – деревянные на лагах) составляет 30 см.
Расчет выполняем по вышеприведенному плану.
Шаг 1
Согласно нормативам, кратность воздухообмена в помещениях с приточными клапанами должна быть не менее 1-го объема в час. Таковыми в данном случае являются комнаты. Следовательно, объем поступающего в течение часа воздуха должен составлять:
Qп = 90х3х1 (кратность) = 270 куб. м/час.
Шаг 2
Для помещений с вытяжными каналами в нормативах прописаны следующие требования:
- для кухни, ванной и туалета: воздухообмен в объеме, соответственно, 60, 25 и 25 куб. м/час;
- для кладовки и подпольного пространства: кратность воздухообмена – 0,2 объема в час.
Следовательно, общий объем удаляемого за час воздуха должен составлять:
Qв = 60 + 25 + 25 + (4,5х3 + 120х0,3)х0,2 = 119,9 куб. м/час.
Производительность вытяжной вентиляции принимаем по наибольшему из вычисленных значений:
Qр = 270 куб. м/час.
Шаг 4
Исходя из конструктивных соображений, задаемся длиной вытяжных вентканалов. С учетом высоты чердака она будет составлять 4 м.
Шаг 5
По таблице определяем, что при длине в 4 м и температуре в помещении в пределах 20 градусов производительность канала с площадью сечения в 204 кв. см. составит 45,96 куб. м/ч. (именно такие каналы имеются в бетонных блоках, которые предполагается применить при строительстве).
Следовательно, нам понадобится как минимум 270/45,96 = 5,8 каналов. После округления до ближайшего наибольшего целого получим 6 каналов.
Шаг 6
Попробуем распределить полученное число каналов по помещениям:
- кухня, туалет, ванная и кладовка – по одному каналу;
- подпольное пространство – 2 канала (ввиду его конструктивных особенностей).
Однако, при такой схеме на кухне не удастся обеспечить требуемый воздухообмен: производительность вытяжного канала составляет 45,96 куб. м/ч, в то время как по нормативам требуется ежечасный воздухообмен в объеме 60 куб. м/ч.
Предлагается увеличить число каналов до 7-ми и установить на кухне два канала вместо одного.

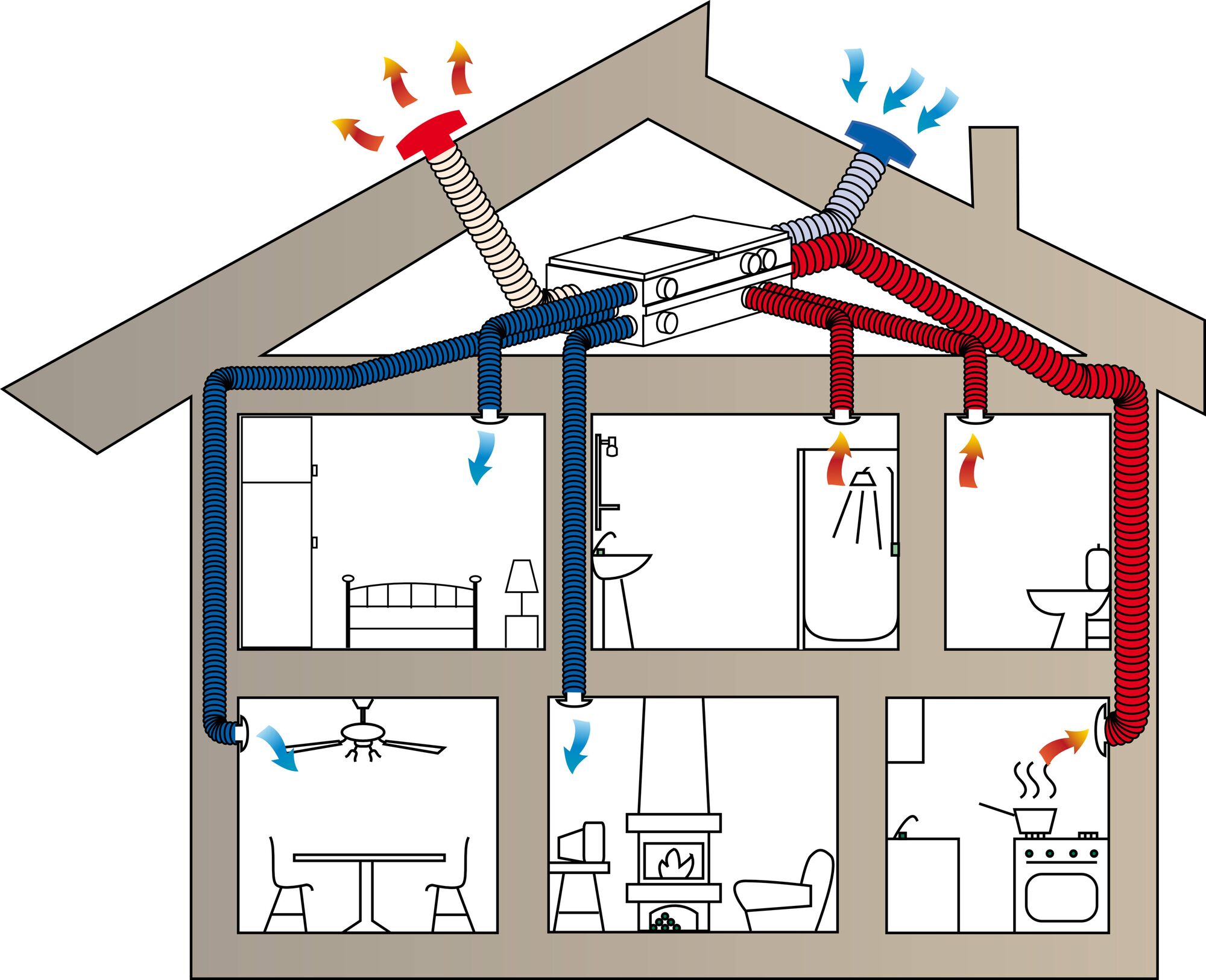

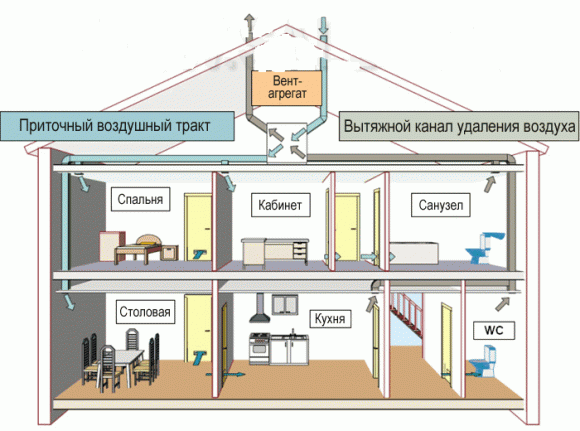

Схема естественной и принудительной вентиляции с рекуперацией
Производительность вентиляционных каналов, установленных в кладовке и подполье, более чем в 10 раз превышает величину требуемого нормативами воздухообмена. Так, в кладовке вместо необходимых 2,7 куб. м/ч мы имеем 45,96 куб. м/ч; в подполье – вместо 7,2 куб. м/ч получили почти 92 куб. м/ч.
Однако, сокращать производительность этих каналов до нормируемых значений путем установки маленьких вентиляционных решеток нельзя, так как они обеспечивают вентиляцию всего дома и в этом случае мы не сможем получить приток объемом 270 куб. м/ч.
Эффективным решением с точки зрения теплосбережения является установка на вытяжные каналы заслонок, управляемых гигростатом – датчиком контроля влажности.
Как можно проверить работоспособность вентиляции
Чтобы проверить работу установленного устройства, выполните следующие действия:
- Немного приоткройте окно квартиры и откройте дверь в туалет или ванную комнату.
- Возьмите одну салфетку.
- Затем нанесите ткань на отверстие вентиляционного вала.
- Тканевый лист должен плотно прилегать к отверстию. Если лист не прилипает к отверстию, подумайте, почему так происходит. Это может быть серьезно забитый проток. В многоквартирных домах причиной засорения дымохода может быть воздуховод, забитый из-за соседей наверху.
Вы также можете проверить вентиляционную тягу с помощью спички, свечи или зажигалки. Пламя зажигалки должно качаться в сторону стебля. Считается, что чем больше угол отклонения, тем лучше вентиляция.
После осмотра рекомендуется закрыть открытые окна и двери и повторить испытание на вытяжку вентиляции. Таким образом, вы можете узнать, требуется ли дополнительное оборудование для внедрения микровентиляции.
Если вы обнаружите, что приток воздуха отсутствует, можно установить небольшую решетку на дверь или поверхность стены.
Главное, учесть, что вентиляция в туалете в частном доме необходима, она будет держать помещение всегда сухим, тем самым увеличивая срок ремонта помещения.
К чему приводит плохо работающая вентиляция в квартире
Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.
Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.
Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:
- Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
- Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
- Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.
Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.
Только вентиляторы…

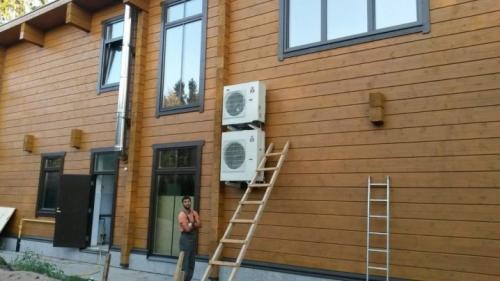

Вентиляция отдельных помещений и элементов бревенчатого дома
В каком количестве свежего воздуха нуждается дом?
Для чего вентилировать подполье
Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.
В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.
Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.
Есть два способа проветривания пространства под полом:
- Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
- Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.
Как начать и важные моменты проектирования
Почему клапан обмерзает
Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:
- Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
- Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
- Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
- Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.
Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.
На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.
Свежий приточный воздух по стандартам и правилам
Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.
Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди
Особое внимание уделяется комнатам специального назначения:
- Для кухонь с электроплитами требуется воздухообмен не менее 60 м?/час, а в случае с газовой плитой 90 м?/час;
- Для санузла и ванной комнаты воздухообмен должен превышать 25 м?/час, если эти комнаты совмещены, то показатель возрастает до 50 м?/час.
Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.
Естественная вентиляция в частном доме. Как сделать вентиляцию в частном доме?
Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.
Для чего нужна?
Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу
Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок
Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.
Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.
Устройство вентиляционной системы
Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.
Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

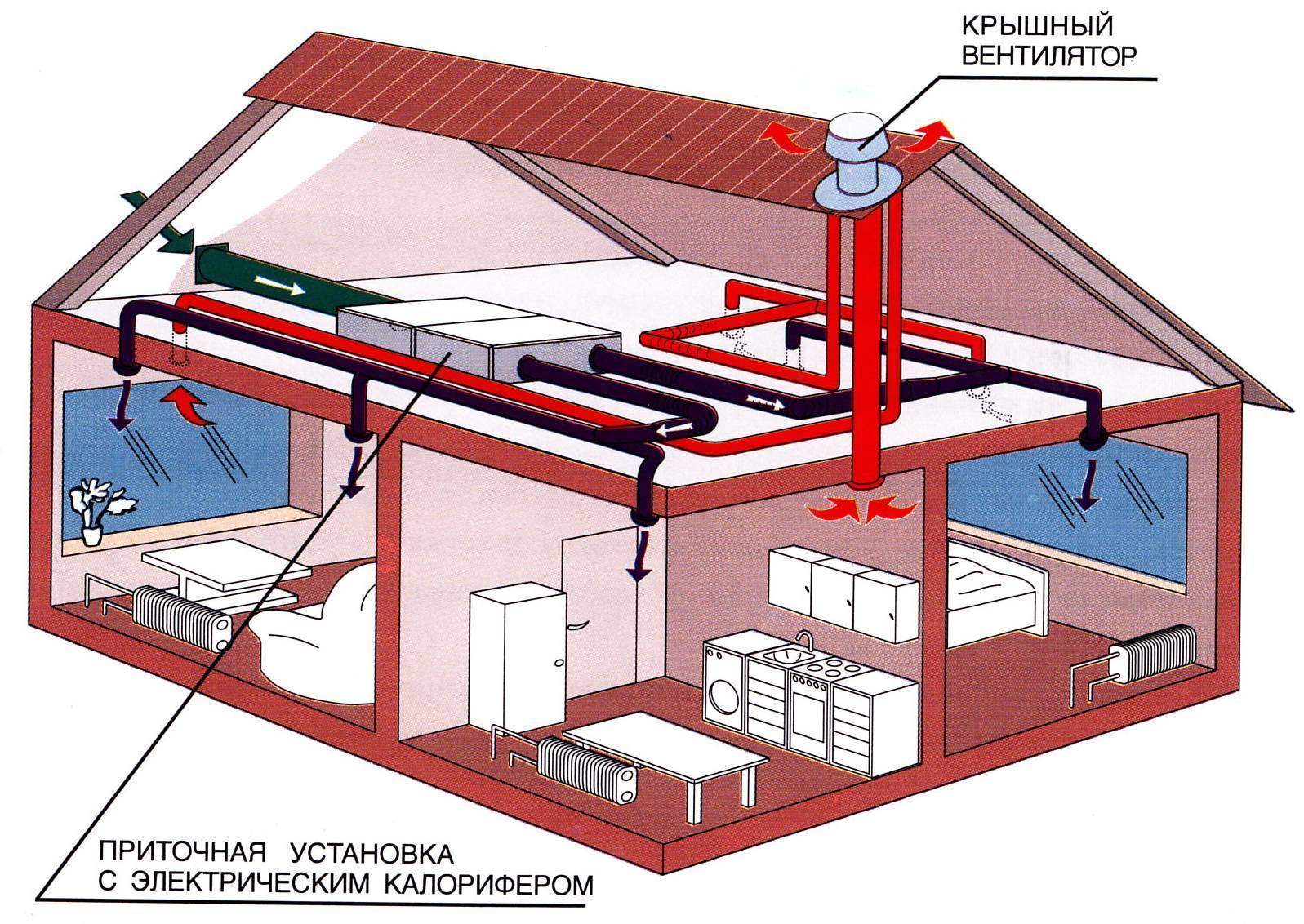

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.
Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу
Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена
Типичные проблемы с вентиляцией
Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.
Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.
Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.
Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.
Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.
Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.
Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.
На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.
Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.
По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.
Преимущества и недостатки естественной вентиляции
Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.
Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:
- По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
- Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
- Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
- Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

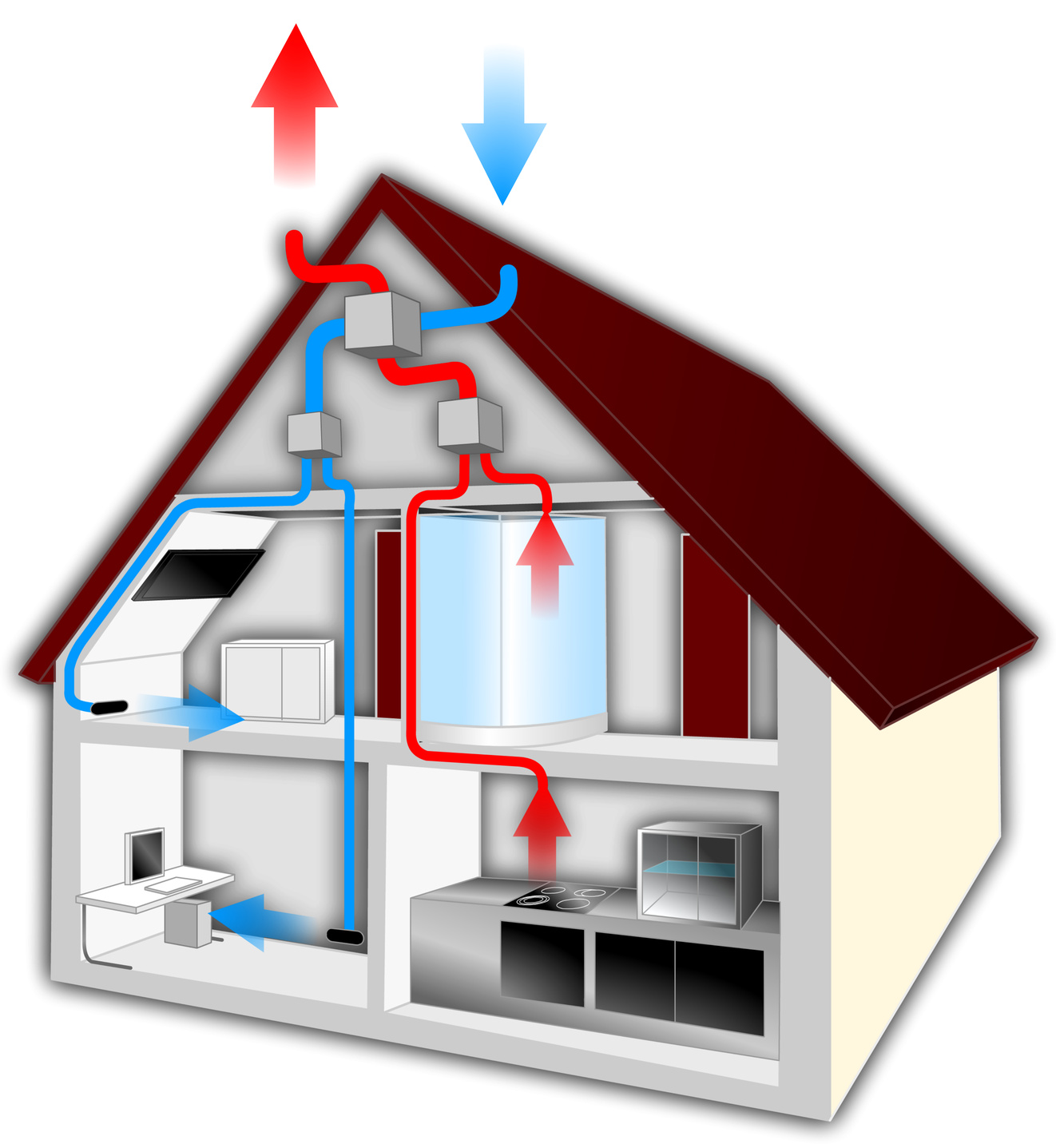

СВ с рекуперацией
Очевидно, что при работе вентиляции значительная часть тепла, произведенного системой отопления, буквально вылетает в трубу.
Существенной экономии удается добиться путем реорганизации системы вентиляции и оснащения ее рекуператором – теплообменником, в котором теплота отводимого воздуха передается поступающему потоку.
Реорганизация заключается в следующем:
- Приточный канал устраивается только один, так что для раздачи свежего воздуха в помещения приходится сооружать сеть воздуховодов.
- Траекторию движения воздушного потока приходится делать замкнутой, объединяя вытяжные каналы в один и подводя его к приточке (здесь установлен рекуператор). Это требует применения большего количества материалов.
- Система может работать только с механическим побуждением (принудительно).
Однако, все эти усложнения вполне себя оправдывают, так как в результате лишь малая часть тепла выбрасывается наружу. Конкретная величина зависит от типа теплообменника. Наиболее эффективными являются роторные рекуператоры. Благодаря этим устройствам величину теплопотерь в СВ удается снизить четырех-шестикратно.
Установка вытяжки с выбрасом на улицу
Варианты вентиляции
Функция системы вентиляции (СВ) состоит в том, чтобы подать свежий наружный воздух в помещение и вывести уже отработанный. В зависимости от того, как именно решается данная задача, различают следующие виды СВ:
- Естественная вентиляция в частном доме: как известно, часть жидкости или газа с более высокой, чем у окружающего вещества, температурой всегда устремляется вверх. Именно этот принцип положен в основу работы естественной СВ. Отработанный теплый воздух сам собой улетучивается по длинному вертикальному вытяжному каналу и при этом играет роль насоса, втягивая через приточные отверстия воздух с улицы.
- Принудительная: при определенных обстоятельствах добиться поступления воздуха в нужном объеме за счет одной только конвекции не представляется возможным. Например, если в приточном канале установлен фильтр или дом имеет слишком большую площадь. В таком случае СВ оснащают вентилятором, осуществляющим принудительную подачу воздуха.
- Смешанная.
Естественная вентиляция в частном доме
При смешанном исполнении основная часть СВ работает за счет естественного движения воздуха, но в некоторых помещениях, где требуется высокая кратность воздухообмена, устанавливаются вентиляторы.
