Забежная лестница своими руками

Удобна ли конструкция забежной лестницы?

В типичных проектах домов чаще всего встречаются забежные лестницы (в том числе забежные лестницы с поворотом на 90 градусов). Это связано с тем, что они занимают относительно мало места по сравнению с другими типами лестниц, а пространство, предназначенное для связи внутри здания, является потерянным пространством для хозяина. Изменение направления движения происходит не на горизонтальной плоскости, а на нескольких ступенях переменной формы.

Вопреки внешнему виду, проектирование лестничной конструкции не является легкой вещью и заключается не только в разделении фрагмента круга на несколько частей. Создание удобной лестницы без лестничных площадок требует определенных знаний и усилий.

Ширина ступеней, количество ступеней и высота определяются техническими условиями здания. В соответствии с этими рекомендациями число ступеней в пробеге не должно превышать 17 (правда, это условие не распространяется на односемейное жилье, но оно обычно соблюдается). Вообще существует пошаговая инструкция по требованиям, которые желательно соблюдать.

Самостоятельное изготовление забежных лестниц

П-образная лестница

Современные лестницы могут быть деревянными, металлическими, бетонными и даже стеклянными. Часто встречаются конструкции, при изготовлении которых применяются разные материалы. При этом их несущий каркас выполняется из металла или бетона, а ступени могут быть, например, деревянными или стеклянными.

Наиболее популярными являются деревянные лестницы с поворотом на второй этаж. Они значительно легче остальных конструкций и отличаются от них красотой и изяществом.

При изготовлении забежных лестниц особое внимание нужно уделять качеству материалов. Применение некачественной продукции приведет к тому, что конструкция получится недолговечной, а в некоторых случаях и небезопасной в эксплуатации

Выбирая материалы, нужно обязательно осматривать их визуально на предмет наличия разного рода дефектов и повреждений. Убедившись в их отсутствии, можно приступать к ознакомлению с сопровождающей документацией.

Пошаговая инструкция

Вначале устанавливается ступень-биссектриса и косоуры, затем крепятся остальные детали

Несмотря на кажущуюся сложность конструкции, деревянную забежную лестницу возводят и собственноручно. Начинают этот процесс с изготовления косоуров, для чего изготавливают специальный шаблон, используя который легко выполнить данную операцию.

Далее желательно придерживаться пошаговой инструкции:

1. В столбе, на котором крепится косоур, выдалбливают специальный паз.
2. На стене монтируют основание для забежных ступеней.
3. В верхней части лестницы при помощи металлических уголков крепят косоуры друг напротив друга. В противном случае лестница получится кривой.
4. Забежные ступени вырезают из заранее подготовленной и размеченной панели. При этом линии разметки должны идти из одного угла этой заготовки. Длина вырезанных ступеней должна быть одинаковой.
5. Собирают все сооружение. Чтобы прикрепить ступеньки к столбу, в последнем вырезают специальные пазы. Если они получатся слишком широкими, ступени в них держаться не будут.
6. Поворотные ступени смазывают клеем и для надежности крепят саморезами. То же самое рекомендуется сделать и с прямыми ступенями.
7. Закончив монтаж ступеней, переходят к установке перил. Существует несколько способов их крепления, например, прикрутив к ступеням саморезами. Еще один вариант – крепление перил к ступеням с помощью шкантов. Для этого в ступенях делают отверстия, заполняют их клеем и вставляют туда шканты.
8. Завершив установку столбиков для перил, их обрезают. Для этого вдоль всех балясин натягивают шнур и надежно крепят его между первым и последним столбиками. Шнур отмечает уровень, по которому обрезают балясины.
9. На обрезанные столбики при помощи саморезов крепят поручень.

Готовые варианты конструкций

Помимо собственного расчета, который для непрофессионала сопряжен с вероятными ошибками и неточностями, при проектировании можно использовать онлайн-калькуляторы и готовые решения.

Первый путь облегчает расчеты, но оставляет вероятность неточности из-за неверных замеров. Однако прикидочный вариант конструкции (с подгонкой деталей по месту) в таком варианте возможен.

Для более быстрого, без проблем, монтажа лучше приобрести готовую модель. Например, забежные лестницы 180:1 представлены в компаниях, производящих такие товары, в двух-трех вариантах как минимум. Комплект для сборки поставляется с инструкцией по установке, подогнанный и проверенный по размерам. Благодаря намеренно упрощенной системе креплений смонтировать такую лестницу может начинающий мастер-ремонтник. Недостатком готового решения являются неизменные размеры – придется подгонять проем под лестницу, а не лестницу под проем. Поэтому приобретать такой комплект лучше на стадии строительства дома, пока есть возможность внести коррективы в компоновку помещений.

Идеально точное соответствие уже возведенному зданию обеспечит лестница с забежными ступенями на заказ. Замеры выполняются профессионально, стоимость монтажа часто входит в общую цену изделия. Поэтому можно не сомневаться – заказывая модель в компании с хорошей репутацией, клиент получит именно то, что хотел.

Виды материалов для создания лестницы

В наше время используется огромное количество различных конструкций и материалов, которые могут похвастаться прочностью и долговечностью.

Так, самыми популярными материалами для создания лестницы являются следующие.

Деревянная лестница

Применение именно дерева и является самым популярным. Помимо экологичности и натурального состава древесина обеспечивает приближенный к простоте внешний облик.

• Обычно используются такие породы дерева как липа, сосна, дуб, лиственница, ясень, орех и бук.
• Не забывайте, что этот материал требует обработки и постоянного контроля во избежание появления следов гниения и прочих дефектов.

Металлическая лестница

Он не пользуется такой же популярностью, как и дерево, но имеет свои несомненные преимущества (долговечность, надежность и практичность).

• Используется при создании несущих конструкций лестницы и обладает отличными эстетическими характеристиками.
• В основном используются алюминий или черная нержавеющая сталь.

Стеклянная лестница

Этот материал придает легкости и воздушности внешнему виду лестничной конструкции. Достоинством является то, что прозрачное стекло не нужно подбирать к цветовой гамме интерьера.

Бетонная лестница

Востребованность бетона или железобетона очень высока при создании лестниц.

• В ходе изготовления облицовочной части ступеней к ней крепится камень, что увеличивает жизненный цикл конструкции.
• Стоимость материала не слишком высокая, а вот качество — еще как.

Кирпичная или каменная лестница

Кирпич подойдет для тех, кто желает сэкономить на материале, так как он стоит меньше камня. Если говорить о камнях, то обычно берутся мрамор, гранит, оникс, травертин и множество других видов — натуральных или искусственных.

Основание лестницы с поворотом

Основание лестницы – это главная несущая деталь конструкции. Наиболее распространены лестницы на косоурах. Косоуры представляют собой железобетонные, металлические или деревянные балки, которые служат опорой для ступеней. Косоуры могут быть прямыми, округлыми и зубчатыми.

Основание в виде тетивы – это плоская опорная конструкция с вырезами под ступени, которые иначе называют пазами или гнёздами.

Основание на больцах – это строение лестницы, когда опора каждой ступеньки крепится одним краем к стене с помощью мощных крепёжных элементов, а второй торец закрепляется болтами (больцами), к которым потом крепятся перила. Это одна из новых технологий построения основания лестницы, которая позволяет создавать интересные интерьерные решения.

Основание на обсадной трубе – это вертикальная металлическая стойка, которая является основой конструкции для крепления всех остальных деталей и элементов лестницы. Как правило, такое основание имеют винтовые лестницы. Конфигурация и поворота лестницы может быть представлена в двух видах исполнения – Г-образная поворотная лестницы с поворотом 90 градусов и П-образная поворотная лестница с поворотом 180 градусов.

Преимущество Г-образных конструкций состоит в том, что они занимают небольшую площадь и позволяют установить конструкцию в небольшом компактном помещении.

П-образные лестницы создают поворот на 180 градусов. Это могут быть конструкции с площадкой или лестницы с поворотными забежными ступенями. П образные конструкции характеризуются надёжностью и повышенной прочностью.

Бывают и более сложные конфигурации поворота лестницы, например, винтовая лестница. Современные технология проектирования и строительства позволяют создавать сложные комбинированные повороты лестниц, чтобы уместить конструкцию в заданном пространстве и соблюсти дизайн, заданный заказчиком.

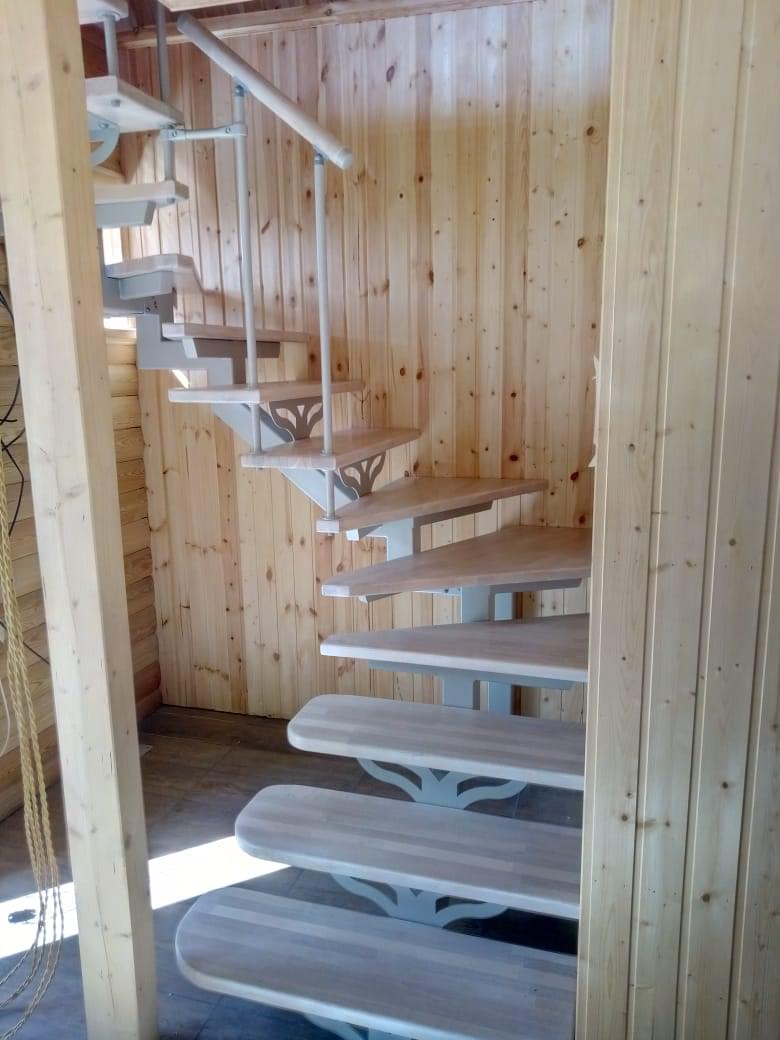

Металлические

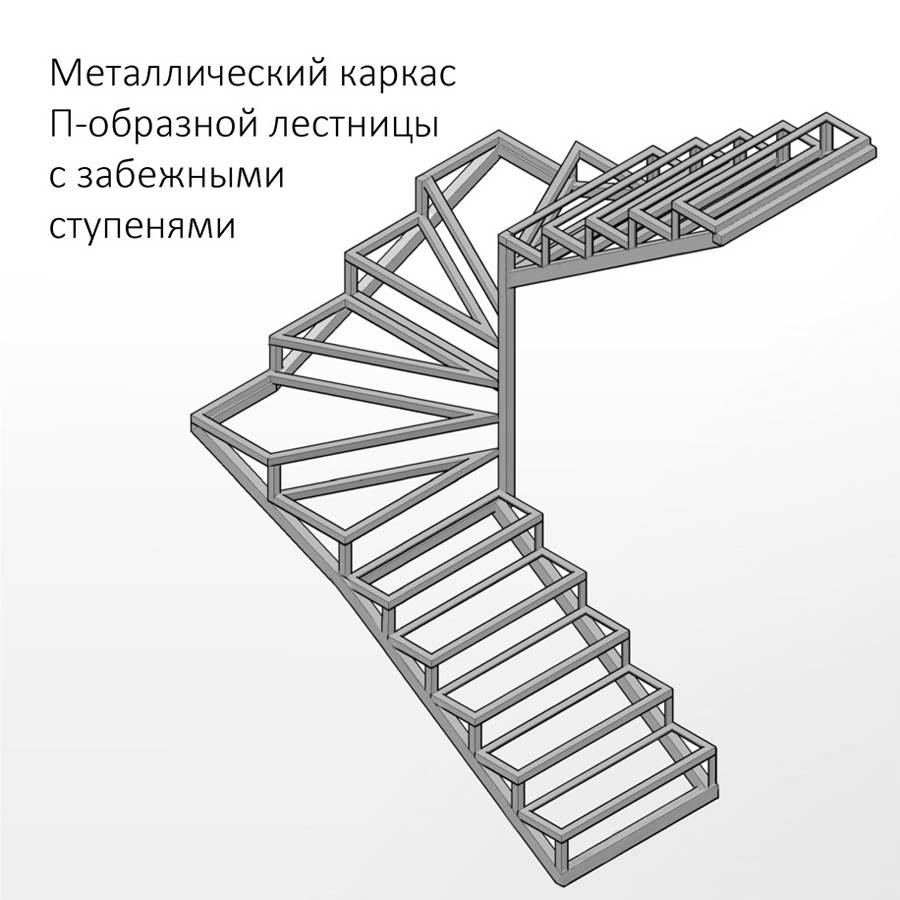

Для того чтобы сделать забежные ступени из металла своими руками, можно использовать профили и листовое железо. Для начала рассмотрим принцип создания формы. Первый вариант – каркас. В этом случае достаточно выпилить из уголковых или П-образных профилей отрезки нужной длины и сварить их между собой по форме будущего элемента. Если вы планируете обустройство уличных или кованых интерьерных маршей, тогда сами ступени можно также выполнить из металла. Для этого рекомендуется использовать перфорированную сталь или элементы с рельефной поверхностью.

Второй вариант изготовления забежных моделей ступеней своими руками – использование кобылок и тетив. В качестве тетивы могут служить швеллеры или трубы, их количество может варьироваться от 1 до 3, в зависимости от проекта марша и его размеров. Для крепления ступеней обустраивается наличие кобылок, которые приподнимут проступи над опорами. Дополнительно для большей устойчивости к ним можно приварить или прикрутить болтами металлические пластины, на которые в дальнейшем будет прикреплена обшивка. Обычно это дерево или МДФ.

Варианты изготовления забежных ступеней из металла

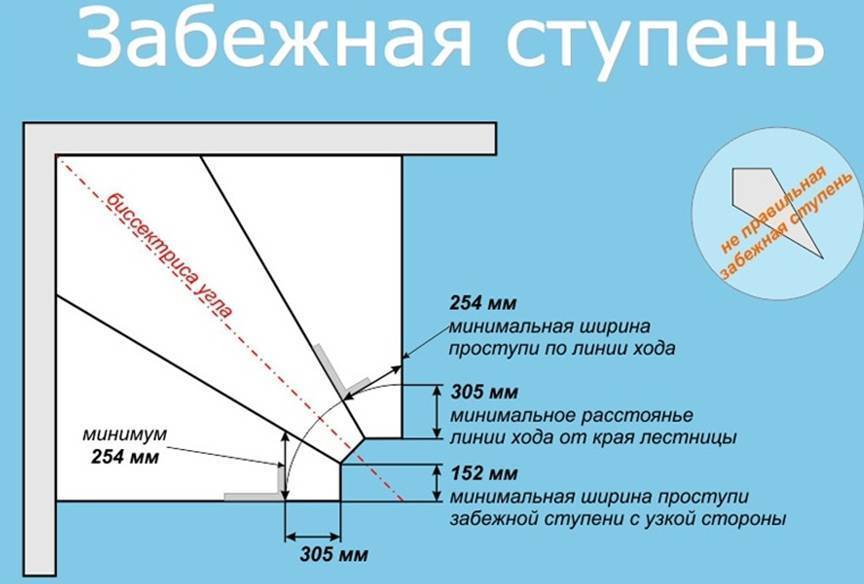

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
  1. формула удобства: e — j = 12 см;
• формула безопасности: e + j = 46 см.
• формула шага: 2 j + e = 62 (60-64) см;
• если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее 1/4 ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
• расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части.

По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный 1/2 b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно.

Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

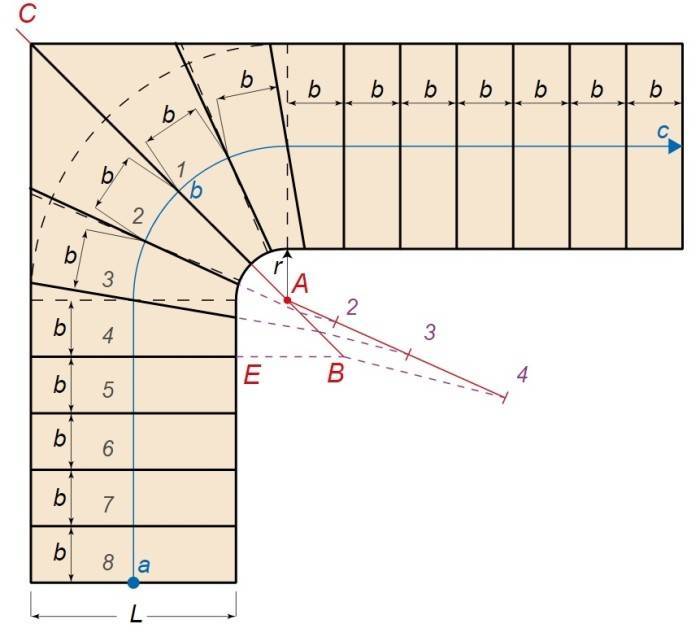

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

1. прямая АС делит угловую ступень пополам;
2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4.

Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем.

За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

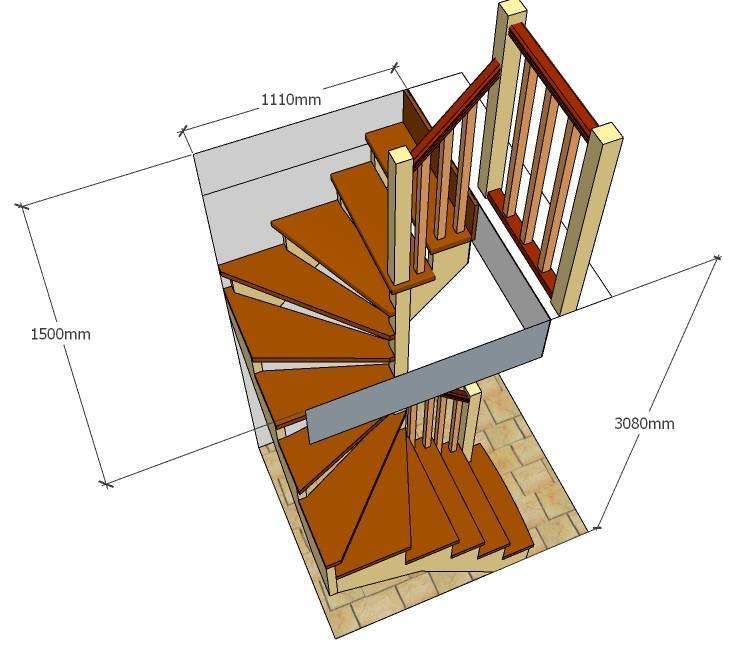

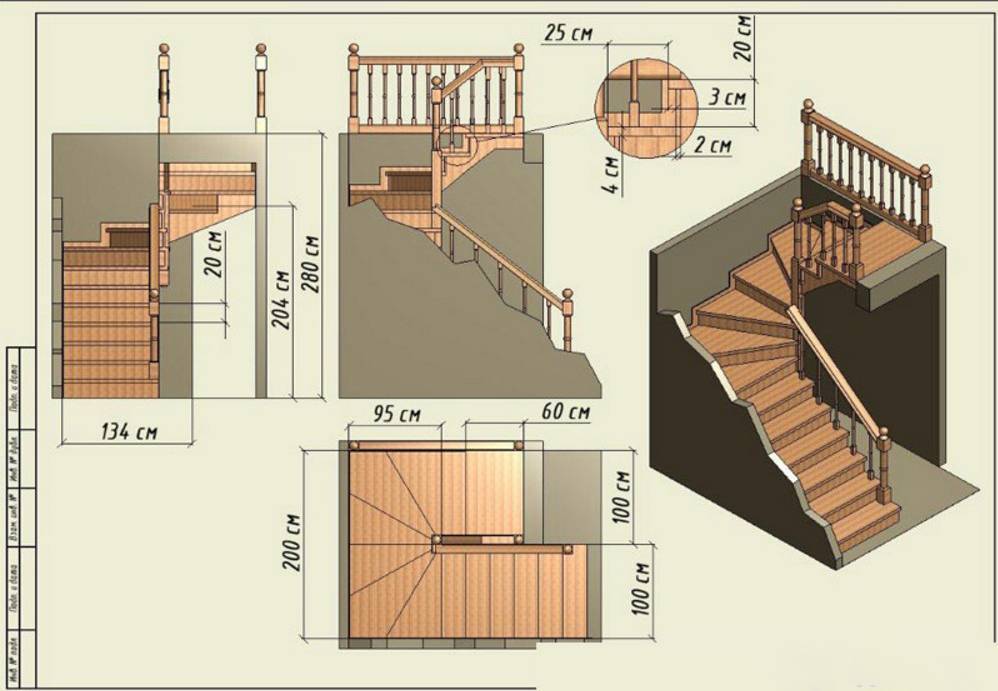

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Конструкция

Двухмаршевые лестницы бывают с промежуточной площадкой или с забежными ступенями. В зависимости от расположения стен и свободного пространства в помещении они бывают левые или правые. Марши могут быть разной длины (нижний уровень до 3 ступеней). Площадка является самостоятельной конструкцией и основным элементом при проектировании лестницы. От высоты площадки будут зависеть углы маршей. Площадка крепится как на столбах, так и на стене.

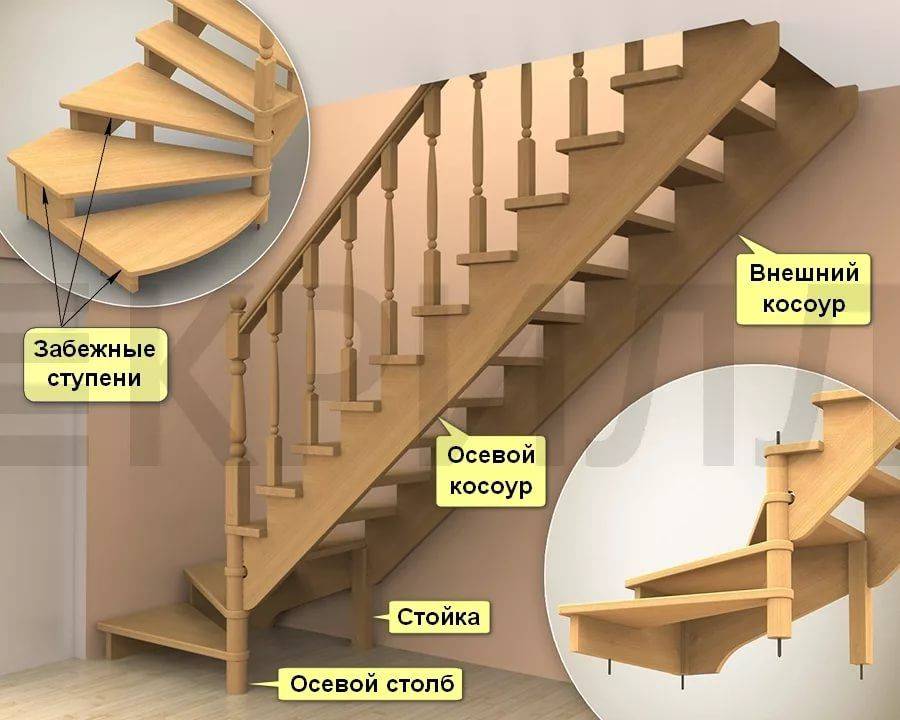

Опорная конструкция: Косоуры – опорная балка, соединяющая два марша с площадкой. Материалы, используемые при изготовлении косоуров:

Дерево. При ширине марша до 160 см устанавливают два косоура по обе стороны лестницы. Ступеньки крепятся на выпиленных выступах. Опорные балки состоят из досок, лучше клееных, чтобы исключить наличие сучков, с размерами (толщина: 50–70 мм, ширина: 250–300 мм).

• Металл. Конструкция на металлических опорах довольно прочна и долговечна. На неё устанавливают деревянные, бетонные, стеклянные ступени.
• Бетон. Не менее распространённые конструкции. Прочность материала позволяет отказаться от двух боковых косоуров и крепить ступени на одну центральную опору без использования подступенков. Материал ступеней может быть из дерева, камня, стекла.

Размеры пазов опорных балок должны точно подходить под ступени и подгоняется при помощи трафаретов. Для добавления прочности такого сооружения применяются подступенки.

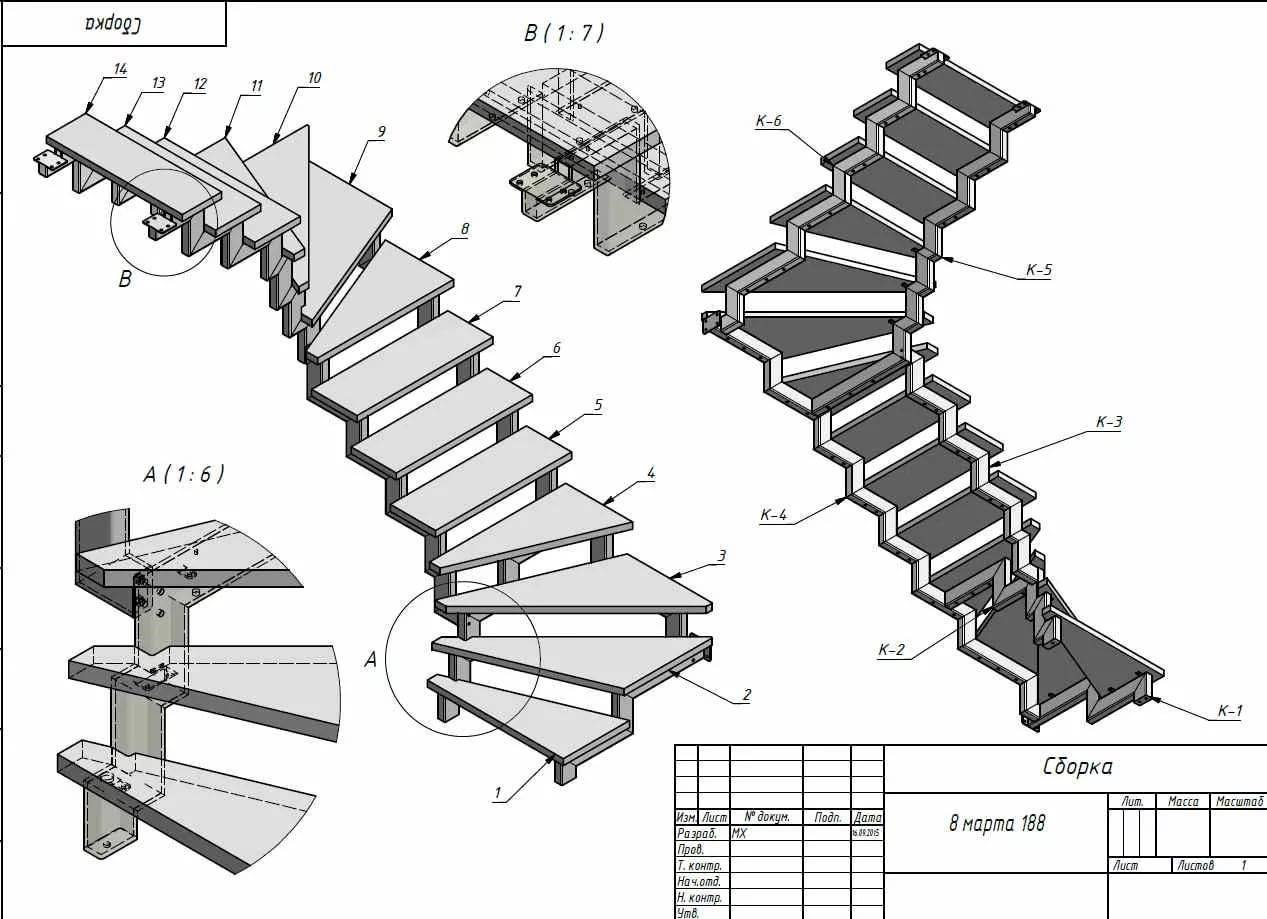

Строение лестницы на металлических косоурах

Тетивы. Такой способ крепления распространён в офисных помещениях. Ступени крепятся на одной или двух опорах в отфрезерованных внутри пазах. Такие лестницы в основном исполнены в открытом виде (без подступенков). В отличие от косоуров метод крепления на тетиве отличается меньшей прочностью и трудоёмкостью в изготовлении.

Тетива лестницы

Больцы (болты). Это самый современный вид крепления лестниц. Он имеет множество вариантов в исполнении и зависит от планировки помещения. Ступени крепятся как на одних больцах, так и в сочетании с косоуром, тетивой или стеной. Бывают и комбинированные конструкции. Один марш крепится на косоур или тетиву с одной стороны, а другой уже выполнен исключительно на больцах.

На стену ступени прикручиваются к специальным креплениям, что позволяет сократить колебания, передающиеся от шагов к стене и уменьшить шум (особенно актуально в ночное время). Такая конструкция сложна в изготовлении и своими руками трудновыполнима.

Комплектующие для лестицы на больцах

Виды поворотных лестниц

Такие лестницы предпочтительнее использовать в тех случаях, когда существует дефицит пространства и одномаршевые конструкции на тетивах не вмещаются. По этой же причине, а также и само строение конструкции, предполагает её размещение у стены, в идеале в углу.

Поворотные лестницы подразделяются на несколько видов, в основном по углу поворота. Повороты могут быть обустроены на любом уровне лестничной конструкции. Предпочтение отдаётся нижней части. При такой планировке поворот остаётся почти незаметным для идущего по лестнице человека. Ещё одним достоинством является безопасность.

Г-образная

Одна из самых распространённых моделей является Г-образная поворотная лестница. Разворот конструкции осуществляется на 90. Такая форма подходит для её устройства в угловой части помещения. Лестница с поворотом на 90 градусов сочетает в себе винтовую и маршевую модели. Часто содержит в своём строении забежные ступени. Их форма и размеры существенно отличаются от прямых ступенек, которые используются для устройства прямых маршей.

К преимуществам лестницы с забежными ступенями и углом поворота на 90 градусов относят:

• универсальность и широкий спектр её применения;
• удобство в эксплуатации;
• довольно простой монтаж;
• возможность использовать пространство под лестницей;
• придать сооружению любое дизайнерское оформление.

С-образная

Такая лестница состоит из нескольких частей, которые в совокупности напоминают букву С. Обычно её построение осуществляется не двумя, а тремя маршами. Конструкция сочетает в себе плюсы как винтовых, так и прямых лестниц.

Статья по теме: Особенности лестниц из нержавейки: виды и преимущества

К достоинствам с-образной лестницы можно причислить:

• прекрасный и оригинальный дизайн, способный украсить интерьер любого дома;
• высокая степень комфортности, так как движущийся по ней человек почти не ощущает повороты;
• позволяет конструировать её в помещениях любого типа и размера.

П-образная

Очень интересным вариантом устройства поворотной лестницы является конструкция с разворотом на 180. П-образное строение позволяет изменить направление движения абсолютно в противоположную сторону, не занимая много пространства. Такие модели почти вплотную приблизились к винтовым вариантам, сохраняя в своей структуре марши.

По своему строению П-образная конструкция во многом напоминает поворотную лестницу на 90 градусов, но чередование поворотных и рядовых элементов производится в несколько отрезков:

• начало подъёма на второй этаж осуществляется по прямым ступеням;
• на следующем уровне начинается поворотная площадка (в данном случае забежные ступени);
• на последнем отрезке подъём осуществляется прямыми ступенями на марше.

Преимуществами лестниц с забежными ступенями с поворотом на 180 градусов считаются:

• привлекательный и эстетичный внешний вид;
• возможность установить в любой части комнаты;
• конструкции удобны в эксплуатации;
• имеют высокую степень прочности и надёжности.

Реализация технических условий

Только вот как обычно: «теория теорией, а жизнь жизнью». Несмотря на выполнение теоретических условий, лестница будет совсем неудобной (что уж говорить про выполнение требований при создании забежной лестницы с поворотом на 180 градусов). Удобная ширина ступени 25 см встречается только в одном месте – ступень имеет форму вытянутого треугольника. Быстрое уменьшение и увеличение этой ширины приводит к сокращению и удлинению шага, что особенно на лестнице крайне неудобно. Поэтому в этом случае следует сделать коррекцию ступеней.

После корректировки схемы и чертежа забежной лестницы только некоторые ступени останутся неизменными, другие, напротив, получат удобную ширину. Основной ошибкой при строительстве забежных лестниц является выполнение ступеней различной формы и неоднородной высоты.

Правила монтажа

Монтаж лестницы с поворотными ступенями мало чем отличается от монтажа простой маршевой лестницы. Отличие в том, каким образом закрепить несущие элементы, на которых расположены поворотные ступени.

Самый простой способ монтажа лестницы с забежными ступенями — это использование сборного каркаса.

Способ монтажа модульной лестницы практически ничем не отличается от монтажа простой маршевой лестницы. Главное правильно рассчитать забежные ступени.

Делая бетонную лестницу с поворотными ступенями, следует особое внимание уделить армированию поворотных участков. Металлическая и деревянная лестницы с забежными ступенями имеют ряд особенностей в плане крепления поворотных ступеней

Рассмотрим на примере крепление забежных ступеней для деревянных лестниц

Металлическая и деревянная лестницы с забежными ступенями имеют ряд особенностей в плане крепления поворотных ступеней. Рассмотрим на примере крепление забежных ступеней для деревянных лестниц.

Рисунок 1. Монтаж поворотной лестницы

Подготавливаем элементы для монтажа:

• Подготавливаем косоуры для прямых участков лестницы.
• Косоуры для поворотных ступеней. В данном случае требуется косоур только на одну сторону, второй стороной ступени будут крепиться к опорной балясине.
• Также подготавливаем опорные столбы, на которые будут опираться косоуры.
• Согласно произведенным ранее расчетам выпиливаем забежные и прямые проступи.

Рисунок 2. Способы крепления

После подготовки всех необходимых элементов для лестницы приступим к сборке и монтажу.

Устанавливаем опорные столбы и балясины, к ним крепим косоуры. Крепление косоров представлено на рисунке 2, узел Б. В столбах подготавливается вырез для размещения косоура.

Поле того как косоуры будут установлены и закреплены, переходим к монтажу ступеней. Монтаж необходимо начинать с нижней части лестницы.

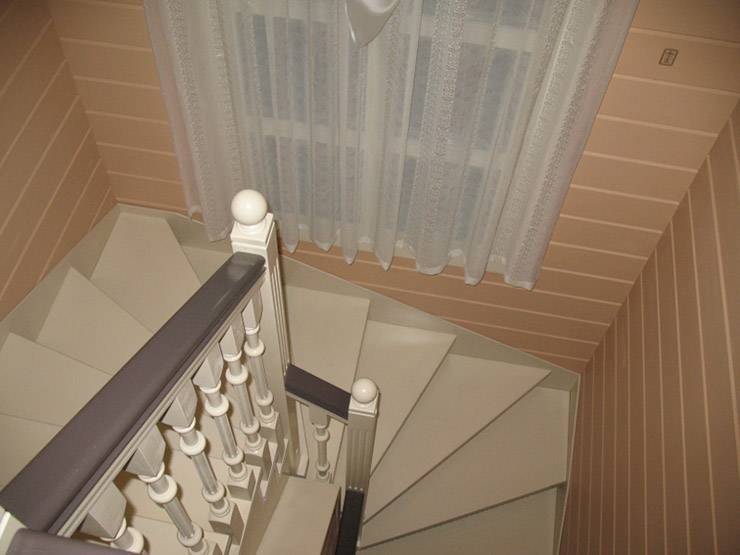

Крепление забежных ступеней осуществляется согласно узлу А на рисунке 2. В опорной балясине делаются прорези под размещение ступеней, прорезь должна быть немного меньше, чем толщина проступи. После этого осуществляем монтаж ступеней, с одной стороны на косоур, с другой — к опорной балясине.

После монтажа всех ступеней можно приступать к установке перил.

Для металлических лестниц процесс монтажа аналогичен, разница лишь в том, что для размещения ступеней необходимо готовить площадки или рамки. Все соединения осуществляются сваркой.

Крепление опорных столбов к полу

Опорные столбы – это вертикально расположенные несущие элементы, которые являются основой каркаса нижней части лестницы. Они обеспечивают поддержку забежных ступеней (лестничной площадки) и косоура (тетивы).

Особых требований к древесине детали не предъявляется – главное, чтобы она была однородна, без косослоя и крупных сучков. Обычно изготавливается из той же породы дерева, что и остальная лестница.

Для того чтобы будущая конструкция была прочной и надежной требуется прочно закрепить столбы. Сделать это можно с помощью стальных уголков, шпилек, зип-болтов, столярного клея и прочих приспособлений – вариантов очень много.

Напоследок рекомендуется соединить между собой колонны опорными балками жесткости.

Конечно же к этому времени, в конструкции столба уже должны быть проделаны все технологические отверстия и пазы под другие элементы лестницы.

• подходящий крепеж;
• швеллер;
• сварочный аппарат;
• шуруповерт.

Классификация лестничных конструкций

Лестницы в жилом доме можно сгруппировать по 4 критериям. В каждой группе конструкции имеют свои подвиды.

1. По типу конструкции

маршевые (классический вариант с прямоугольными ступеньками): одномаршевые, двухмаршевые (имеют полноценную переходную площадку) и многомаршевые (варианты из дерева для частного дома запрещены нормами пожарной безопасности);

винтовые (спиралевидная конструкция со ступеньками в форме трапеций): сильно закрученные с крутым подъемом, плавный изгиб, не полная спираль.

2. По направлению оси

прямые (направление оси в пределах одного марша не меняется);

поворотные (линия оси в марше меняет направление за счет забежных ступеней): правоповоротные и левоповоротные; четвертьоборотные (угол поворота 90 градусов), полуоборотные (180 градусов) и круговые (360 градусов);

распашные (основная линия оси вверху расходится на две стороны).

3. По типу несущих элементов

на косоурах (крепление к нижней цельной балке): прямые, ломаные, винтовые;

на тетивах (парные профили с пазами для ступеней);

на больцах (ступени соединяются отдельными крепежными болтами);

на консолях (одностороннее крепление к несущей стене).

Вне зависимости от типа несущего элемента в конструкции подступенок может быть или отсутствовать. В первом случае лестница имеет закрытый вид, а во втором — открытый с промежутками между ступенями.

4. По материалу изготовления

• деревянные (ясень, дуб, сосна, лиственница, бук, тис, орех);
• металлические;
• кованые чугунные;
• бетонные;
• каменные (облицовка мрамором и гранитом);
• стеклянные.

Отдельно стоит выделить комбинированные варианты, где несущая основа изготавливается из одного материала, а перила и ступени — из другого.
