Общее описание и устройство конструкции
Габионы — это объёмные конструкции из металлической сетки. По своему виду они напоминают клетки разного размера, но в декоративных целях стали использоваться их фигурные варианты. В эти сетки засыпаются различные камни или другие материалы, которые придают конструкции интересный и привлекательный вид.
Так как габионы постоянно находятся на открытом воздухе, на них воздействуют различные неблагоприятные погодные условия, то лучше всего изготавливать их из стальной проволоки двойного кручения диаметром от 2 до 8 мм. А ещё желательно, чтобы проволока имела антикоррозийную защиту из поливинилхлоридного, цинкового или гальфанового покрытия. В качестве каркаса для габиона используют толстую металлическую проволку
Чаще всего для каркаса берётся сетка с шестигранной формой ячеек, но по желанию можно использовать и с квадратными или прямоугольными. Для наполнения такой конструкции обычно применяются следующие материалы:
- щебень;
- гранит;
- галька;
- булыжник;
- песчаник;
- базальт;
- сланец.
Если во время заполнения конструкции крупными материалами образовались пустоты, то их можно заполнить мелкой щебёнкой. В принципе, каких-то особых требований к материалу по цвету, внешнему виду и форме нет, единственное — он должен быть примерно на 40% крупнее, чем ячейка сетки.
Как выбрать материал
Выбор материала сетки и наполнителя упирается в желание собственника относительно внешнего вида конструкции. Поэтому выбирая забор, вы будете в первую очередь выбирать ресурсы для заполнения каркаса
Сетка
Если говорить о поддерживающей сетке, то выбор невелик. Две разновидности каркаса, каждая по-своему хороша и уравновешивает другую. Для решетки есть два основных правила:
- Для крупных массивных объектов наполнения, таких как камни – выбираем стальные прутья. А для миниатюрных материалов – шестиугольную сетку. Она мельче и не даст вывалиться фундаменту наружу.
- Покупайте оцинкованную сетку. Так службе стены не будет предела – металл с цинком не ржавеет и не разрушается.
Наполнитель
Как видно из первого раздела основная проблема – выбор материала наполнения. Каждый подходит к этому вопросу индивидуально. Рассчитывайте, что вам по душе и что умещается в ваш бюджет. Тогда вы подберёте идеал наполнителя для забора. Возможные варианты:
- Камень. Сюда входят также галька, гравий, щебень, гранит, булыжник и другие виды твердых натуральных пород. Дорогостоящий, но надёжный материал.
- Дерево. Берутся в большинстве случаев поленья или брусочки.
- Кварц. Получается оригинально и красиво. Переливается на солнце.
- Щепа. Декоративно, но быстро разлагается.
- Стекло, покрышки, металлические изделия, пластик. И другие ненужные материалы, которые оказались под рукой.
Существуют и другие решения. Экспериментируйте, стройте габионы из необычных неплотных камней или излишек стройматериалов.
Требования к сетке
В создании габиона на дачном участке не обойтись без сетки — именно она будет удерживать камни вместе.
В России существует специальный ГОСТ Р 52132-2003, определяющий какими должны быть короба для сооружений. Но для частного использования изучать сложную документацию необязательно — главное выбрать прочную оцинкованную сетку для габионов, диаметром ~2,5-3 мм, и скрутить ее такой же проволокой, придав нужную форму.
Если у вас уже есть камни — подбирайте размер ячеек в сетке под них. А диаметр проволоки под тип — чем статичнее должна быть основа, тем толще может быть сетка, и наоборот: для матрасно-тюфячных изделий выбирайте мягкие, но прочные заготовки.
Разновидности конструкций
Существует три базовых типа габионов:
- Коробчатый
- Матрасный
- Цилиндрический
Принадлежность к тому или иному виду определяет форма конструкции и ее функциональное назначение. Габионы могут нести как эстетическую, так и полезную нагрузку — либо совмещать оба варианта. Последнему требованию более всего отвечает коробчатый тип.

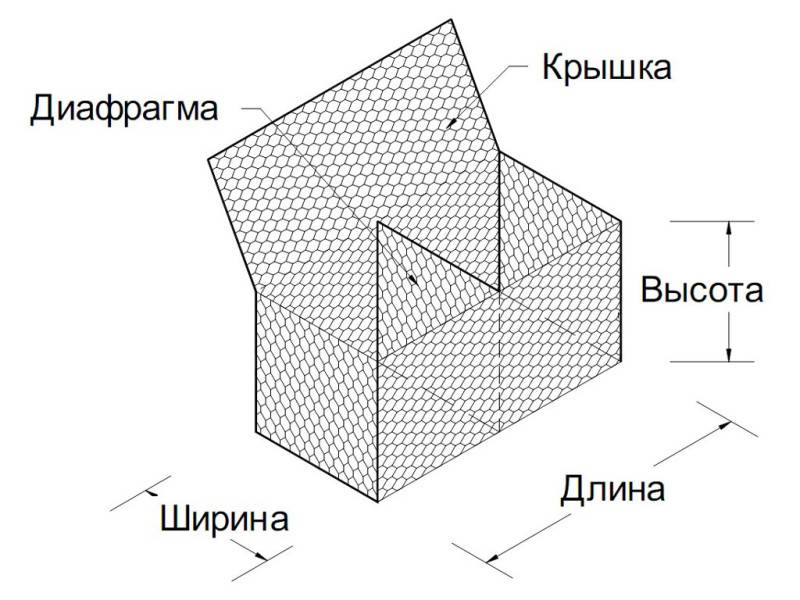

Коробчатые габионы
Данная разновидность представляет собой параллелепипед, который изготавливается из стальной проволоки двойного кручения. Ячейки выполняются в форме шестигранника. Проволока обеспечивает повышенную надежность и прочность конструкции за счет равномерного распределения давления на площадь сетки. Кроме того, двойное кручение предотвращает дальнейшее расползание сетки в случае, если она порвалась.
Стандартные размеры короба имеют длину от полутора до 4 метров, высоту от половины метра до метра, ширину в 1 метр. Сетчатые ящики длиной более 2 метров оснащаются мембранами, расположенными на расстоянии метра от первой стенки и друг от друга. Это усиливает устойчивость фасада к давлению на него наполнителя.
Короба изготавливаются также сварным методом. В таком случае ячейки имеют квадратную форму, а места соприкосновение прутьев соединены сваркой.
Применяются коробчатые габионы в качестве подпорных стенок, для укрепления берегов, оформления клумб или постройки заборов. Также они могут исполнять роль фундамента, если не планируется тяжелой нагрузки на них.
Инструкция по сборке:
Матрасные габионы
В отличие от предыдущего типа, матрасные (матрасно-тюфячные) конструкции имеют большую ширину — 2 метра, длину от 3 до 6 метров и меньшую высоту – от 17 до 30 см. Внутри конструкций также устанавливаются перегородки-диафрагмы.
Малая высота сеток позволяет повторять все изгибы ландшафта. В связи с этим они подходят для оформления склонов, укрепления береговой линии, могут быть выстелены на дне каналов или склонах оврагов.
Кроме того, их можно использовать в качестве фундамента для коробчатых габионов. Это позволит равномерно распределить нагрузку, повысит устойчивость строения. С их помощью также террасируют участки.
По сравнению с коробчатым видом, матрасный устанавливается более легко, а также требует меньшего количества наполнителя.
Цилиндрические габионы
Другое название изделий – габионы-мешки. Они имеют цилиндрическую форму с защипнутыми по бокам остатками проволоки. Такой вид придает им схожесть с конфетой в обертке.
Данные конструкции изготавливают длиной от 2 до 4 метров с диаметром от 65 до 95 см. В них отсутствуют усиливающие мембраны, стягивающие стенки. За счет этого цилиндрические габионы обладают относительной пластичностью. Поэтому есть возможность укладывать их на не слишком ровную поверхность. В ландшафтном дизайне их применяют для укрепления прибрежной линии водоемов, укладывают на дно прудов, создают подпорных стенок на участках со сложным рельефом.
Разнообразие оград из габионов
Заборы из сетки с камнями возникли как фортификационные сооружения, позже их приспособили под укрепление грунта, а в наше время они представляет собой дизайнерский изыск в оформлении ландшафта.
За время эволюции появилось множество видов насыпных ограждений. Классификация типов ограждения проводится по трём признакам:
- Конфигурация сетчатых коробов.
- Тип используемой сетки.
- Наполнитель.
Геометрия
По геометрической форме сетчатых конструкций выделяют три типа габионов:
- Плоские, у которых высота меньше ширины.
- Коробчатые с высотой равной и превышающей ширину.
- Цилиндрические, устанавливаемые вертикально и горизонтально.
Однако на деле данные базовые формы часто комбинируются для создания насыпных ограждений различной конфигурации. Потенциал гибкой сетчатой основы пергонов позволяет устраивать и более изощренные конструкции. К примеру, декоративных элементов в форме сферы или усечённой призмы, пирамиды или даже додекаэдра.
Сетка
Для возведения насыпной ограды применяется сетка двух типов: витая и сварная. Первая, по сути, является знакомой рабицей. Она изготавливается на специальных станках путем сплетения стальной проволоки особым образом. Сварная сетка отличается от плетённой тем, что изготавливается путём точечно сварки стальных оцинкованных прутов.
С функциональной точки зрения различий практически нет кроме конфигурации ячеек. У витой сетки они шестиугольные, у сварной – четырехугольные. Главное – достаточная толщина используемой проволоки и прутов (не менее 5-6 мм).
Наполнитель
Традиционно в качестве наполнителя выступали гранитные булыжники, однако, сейчас разнообразие доступных материалов гораздо шире. В зависимости от дизайнерского замысла короба наполняются колотой горной породой, декоративным морским камнем или даже деревом. Для достижения особого декоративного эффекта наполнители разного цвета или формы комбинируются. Главное требование к наполнителю – достаточно крупная фракция, которая не будет высыпаться из сетки.
Виды габионов
Различают 3 вида конструкций:
- коробчатые – самые простые и востребованные;
- матрасно-тюфячные или матрасные – применяют в строительстве;
- цилиндрические – используют в ландшафтном дизайне.
Несколько советов профессионалов:
- Наполнитель выбирают по типу конструкции, месту ее расположения и выполняемых задач.
- Для декоративных габионов, которые монтируют на слабых грунтах, не используют тяжелые природные камни. Подойдет битый кирпич, стекло, черепица – материалы хорошо противостоят влаге, не деформируются при замерзании/оттаивании.
- При монтаже конструкций под водой выбирают камни в 2 раза больше размера ячейки.
Области применения габионов
Первые габионы использовались как фортификационные сооружения для защиты орудий. Сегодня кроме декораций короба служат как стабилизаторы эрозии грунта, укрепления склонов. Сетчатые системы удачно дополняют ландшафтный дизайн, из них делают заборы и ограждения, опоры для скамеек, садовых столов.
Матрасные габионы
Особенность системы в небольшой высоте. Сетку делают шириной до 300 мм, длина при этом доходит до 6 м.
Применение:
- основания гидротехнических сооружений;
- облицовка каналов, дамб, склонов;
- фундаменты для коробчатых габионов.
Коробчатые габионы
Конструкции в форме параллелепипеда с шириной до 2 м, высотой до 1 м. Длина может быть 2-6 м. Для продолговатых систем делают внутренние перегородки, они увеличивают прочность готового изделия. Изготавливают коробчатые габионы двумя способами:
- Из оцинкованной сетки в виде проволоки с шестигранными ячейками. Полотно фиксируют на каркас и штыри.
- Из прутков способом сварки. Это более надежный вариант, пригодный для удерживания валунов большей массы.
Применяют коробчатые габионы в качестве подпорных стенок на подмываемых склонах, для укрепления дамбы, благоустройства придомовой территории.
Цилиндрические габионы
В таких конструкциях нет ребер, повышающих жесткость. Сами объекты напоминают тубус, поставленный на торцевую стенку. Боковые «хвосты» могут быть до 4 м, диаметром 0,65-1,00 м.
Применяют конструкции при ликвидации аварийных ЧП на дамбах, как элементы для укрепления береговой линии, защиту от подмывания грунта. В декоративных целях цилиндрические габионы хороши как опора для стола, стульев, клумб.
Подготовка забора
Пожалуй, главный этап, гарантирующий успех мероприятия. Собственнику загородного участка необходимо найти или приобрести проверенный качественный камень для сетчатых конструкций с наполнителем, разработать план того, как будет выглядеть забор. При расчетах затрат следует знать, что короба не должны быть слишком толстыми. Они обладают всеми прочностными характеристиками, позволяющими радовать хозяина десятки, а то и сотни лет. Оптимальная ширина забора равняется примерно 20 см. Если ограждение требуется сделать шире, стоит задуматься о точечном укреплении стенок сооружения.
Выбор сетки под каркас забора габион
Самыми предпочтительными вариантами для забора считаются изделия, изготовленные из нержавеющей стали, оцинкованные, покрытые ПВХ. Строительные компании приобретают оцинкованную проволоку. Она отвечает требованиям по плотности (280 г/м?), антикоррозионным свойствам, прочности.
Для увеличения прочности контейнеров будущего ограждения рекомендуется использовать технику двойного кручения, позволяющую избежать деформации при закладке камней.
Выбор наполнителя для забора из габиона
С целью наполнения изгороди подойдут любые камни, имеющиеся на участке. Конечно, для возведения забора их не хватит
Докупая насыпку важно уточнить:
- эстетические предпочтения;
- стоимость;
- месторасположение сооружения.
Главным критерием выбора наполнения для заборов является размер фракций. Подойдут камни, размеры которых превышают ячейки в стенках корзины (как минимум на треть). В качестве наполнителя подойдут булыжник, гранит, кварц, щебень, кирпич, галька, песчаник. Последний наиболее популярен среди мастеров за счет своей невысокой стоимости.
Ограждения из щебня изготовить проще всего. Однако, если перед собственником территории стоит задача украсить ее и сделать оригинальной, выбор следует остановить на комбинации редких редких пород.
Подготовка и необходимые инструменты для монтажа забора из габиона
Во-первых, место под постройку нужно очистить от сорняков и корней, которые могут помешать установке. Во-вторых, рекомендуется снять плодородный слой почвы.
В качестве расходников и инструмента при изготовлении ограждения будут использоваться скобы или проволока, стальные штыри (для фиксации конструкции к земле), расчалки, геотекстиль, настилаемый под забор во избежание прорастания, лопаты, плоскогубцы, монтировка, молоток, отвес, рукавицы.
Чтобы каркас не зарос травой, по периметру конструкции вырывается небольшая канавка глубиной примерно 15 сантиметров. Затем она накрывается геотекстильным полотном, край которого подкладывается под возводимую конструкцию. Итак, как же сделать забор из габионов?
Готовим материалы для габионов
Для изготовления габионов своими руками понадобятся следующие материалы:
- металлические решетки
- проволочные скобы
- геоткань
- камень или любой другой наполнитель
- стальные штыри
- спирали из металла
- проволочные тросы
- песок и цемент
Из инструмента нужно подготовить лопату, рулетку, бетономешалку, молоток, гвозди, доски.
Чтобы ограждение, построенное своими руками, служило верой и правдой долгие годы, нужно основательно подойти к выбору сетки. Среди огромного ассортимента предпочтение лучше отдать сетке-рабице, которая может быть секционной или натяжной. Форма ячеек может быть любой, но следует помнить, что крупные ячейки подойдут для наполнителя крупной фракции.
Особое внимание следует уделить выбору наполнителя. Сетку можно заполнить не только камнями, но и битым кирпичом, галькой, песчаником, гранитом, щебнем, стеклом, деревом. При выборе наполнителя нужно обратить внимание на следующие моменты:
При выборе наполнителя нужно обратить внимание на следующие моменты:
- Камень для габионов может быть диаметром до 40 см. При этом ячейки в сетке должны быть меньшего размера, чтобы надежно удерживать наполнитель внутри конструкции.
- Прочность материала – не меньше, чем марка 1000.
- Наполнитель можно заготовить круглой, овальной, четырехугольной формы. Плоский камень для габионов использовать нельзя.
- Наполнитель нужно подбирать в соответствии с погодными условиями региона, обладать необходимой степенью морозоустойчивости.
- Лучше, если материал для наполнения будет иметь привлекательный вид и гармонировать с другими материалами, которые будут дополнять дизайн забора.
- При выборе гранита в качестве наполнителя нужно поинтересоваться уровнем его радиоактивности.

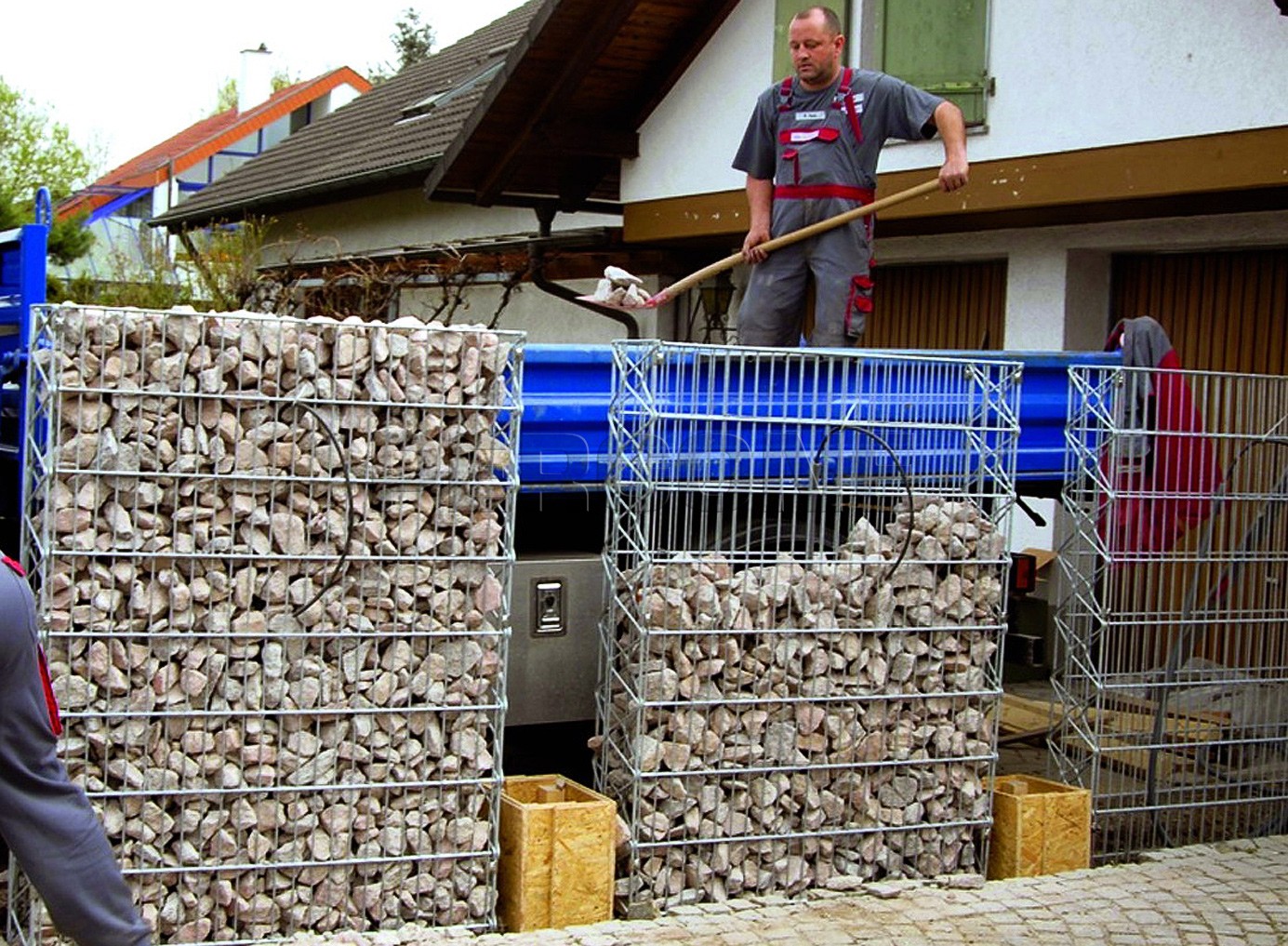

Как сделать габион своими руками
При внешней простоте конструкции есть некоторые особенности в создании габионов, которые нужно учитывать.
Для того, чтобы сетчатый короб не деформировался под тяжестью и давлением содержимого, внутри него устанавливают перемычки в форме буквы П с таким же сечением, что и основная сетка, но из арматуры.
ФОТО: bemguardar.comЗатяжки на местах соединения сетки нужно ставить как можно чаще, особенно если сетка тонкая
Прежде чем начать окончательное заполнение габиона, точно определитесь с его расположением. После заполнения конструкция будет уже неподъёмной, к тому же попытка перенести её на новое место может привести к непоправимой деформации.
Место под установку габиона нужно расчистить и выровнять. В идеале – сделать под него песчано-гравийную подушку толщиной хотя бы 10 см. Для этого частично выбирают грунт и заполняют котлован насыпным материалом.
Каркас из сетки устанавливают, укрепляют арматурными вставками. Габион заполняют постепенно, укладывая и поправляя камни. Если вы просто «бухнете» в него весь засыпной материал, есть большая вероятность, что коробчатая система деформируется. Именно поэтому габион заполняют слой за слоем, особенно если он состоит из нескольких секций. Секции нужно заполнять равномерно.
Подробно о последовательности монтаж габиона – в этом видеосюжете от профессиональных строителей:
Подготовка перед установкой забора
Заборы из габионов можно начинать устанавливать после завершения подготовки. Опорные столбы в основе, которые монтируются первыми, должны будут выдерживать значительную нагрузку. Для начала подготавливается территория, осуществляется ее разметка
Важно определиться и с нужным количеством материалов
Нужно обозначить точки расположения опор с использованием строительной рулетки. Профессионалы рекомендуют придерживаться шага в 2,5 м. Выстраивая забор из габионов, делать это расстояние больше не рекомендуется, ведь такие конструкции довольно массивны, а опорам приходится выдерживать внушительное напряжение.
Габионы — инструкция
Отдельная корзина, скамья, низкая подпорная стенка или ограда могут быть изготовлены без консультации специалиста. Корзина, заполненная заполнителем, тяжелая, поэтому ее рекомендуется размещать на закаленном основании — на уплотненном 20-50-сантиметровом слое щебня или на сплошной опоре. Благодаря этому он не деформируется из-за неравномерного осаждения подложки. Если высота корзины в два раза больше ее ширины, мы должны поместить в нее стабилизирующий столб, который защитит конструкцию от падения.
Одного полюса достаточно для поддержки габиона максимальной длиной 1,5 м. Если конструкция длиннее, в ней должно быть больше полюсов. Колонна вмонтирована в фундамент фундамента, выполненного до глубины грунтовых морозов. Есть также посты со специальной базой для крепления к плинтусам.
Требования к основанию забора из габионов
Основание забора из габионов является ключевым элементом конструкции, поскольку от него зависит прочность и устойчивость забора. Ниже приведены основные требования к основанию забора из габионов:
Надежность
Основание забора из габионов должно быть достаточно прочным и устойчивым, чтобы выдерживать нагрузки от габионов и других элементов забора. Оно должно быть выполнено из качественных материалов и иметь достаточную глубину и ширину.
Ровность и плоскость
Основание забора должно быть ровным и плоским, чтобы обеспечить правильное размещение габионов и других элементов забора. Неровности и наклоны могут привести к несоответствию размеров габионов и снижению прочности и устойчивости забора.
Дренажная система
Основание забора из габионов должно быть оснащено дренажной системой, чтобы предотвратить скопление влаги и обеспечить надежную основу для забора. Дренажная система может быть выполнена с помощью песчано-гравийного слоя или специальных дренажных материалов.
Укрепление
Основание забора должно быть укреплено, чтобы обеспечить надежное крепление габионов и других элементов забора. Укрепление может быть выполнено с помощью арматурных стержней, кабелей или других крепежных элементов.
Соответствие нормам и требованиям
Основание забора должно соответствовать всем действующим нормам и требованиям, установленным в вашем регионе. Это может включать требования к глубине основания, качеству используемых материалов и т.д. Следует учитывать все требования и нормативы при проектировании и строительстве основания забора.
Особенности технологии изготовления
Процесс проектирования ограждения включает в себя ряд мероприятий, представленных:
- снятием замеров с ограждаемой территории;
- нанесением разметки;
- созданием плана расположения возводимой конструкции;
- составлением чертежей;
- выбором материала для создания короба;
- выбором материала для заполнения;
- расчетом количества необходимых материалов.
Конструкция ограждения из габиона
Рекомендуется отдавать предпочтение сетке с двойным кручением, которая характеризуется гибкой структурой, максимальной прочностью и повышенной устойчивостью к неблагоприятному внешнему воздействию. Основные расходные материалы, предназначенные для возведения забора своими руками, могут быть представлены:
- скобами или крепкой проволокой, посредством которых соединяются устанавливаемые рядом стенки;
- геотекстильной тканью;
- стальными штырями, предназначенными для фиксации устанавливаемых сетчатых объемных изделий;
- стальными расчалками, которые используются в качестве стяжек для стен противоположного расположения.
Элементы сварного типа используются для создания оснований, подпорных элементов и опор. Альтернативным, бюджетным вариантом наполнения для габионов чаще всего служат:
- битая черепица;
- кирпичный бой;
- трубная пропиленовая нарезка;
- древесные спилы;
- алюминиевые банки;
- нарезанные автомобильные покрышки;
- стеклянные бутылки;
- крупные шишки;
- древесная кора.
Чтобы самостоятельно установить конструкцию, необходимо тщательно очистить поверхность периметра от мусора, установить и забетонировать опоры, смонтировать каркас и зафиксировать его к опорам, обработать торцевую часть проволоки защитным составом и заполнить сетчатый каркас материалом.
Обязательным условием получения прочной и надежной, а главное долговечной конструкции ограждения является монтаж и фиксация на установленном каркасе верхней защитной крышки.
Виды конструкций
Габионы раньше использовали в качестве быстровозводимых укреплений военного назначения. Сейчас конструкции выполняют декоративную роль, позволяя в сжатые сроки создать на участке красивый и практичный забор. У сооружений из сетки и камней сложная классификация, которую разбивают по нескольким группам.
Форма каркаса
Дизайн и строение габионов зависит от формы. Конструкции делят на 3 типа:
- Коробчатые. Коробки Джамбо выполняют в виде прямоугольников. Вертикальные сетчатые контейнеры по высоте бывают от 1 м, в ширину – от 2. Модули из прочной рабицы сваривают между собой.
- Цилиндрические. Сооружения в форме колонн используют для укрепления неровных участков. Подходят при создании цветников, компактных ограждений или при возведении комбинированных заборов.
- Плоские. Матрацы Рено выполняют в виде горизонтальных конструкций. Высота сооружений варьируется от 15 до 30 см. Применяют для укрепления проблемных зон рядом с водоемами или на склонах.
В габионах могут использовать как все виды каркаса, так и отдельные детали. Модули часто комбинируют с кованными или профильными воротами и калитками. Правильно подобранная композиция станет ярким элементом ландшафтного дизайна.
Варианты конструкции сетки
Источник novamett.ru
Тип сетки
Надежность, красота и долговечность забора из габионов зависит от сетки. Если на камнях можно сэкономить, то для основы берут качественный, прочный материал. Для создания каркаса используют оцинкованные или нержавеющие типы стали. Металл устойчив к температурным и атмосферным колебаниям, выдерживает вес насыпки.
Диаметр ячеек должен быть в 1,5-2 раза меньше, чем размер наполнения. По форме отверстия делят на:
- соты;
- квадраты;
- круги;
- прямоугольники.
Ячейки между собой соединяют двойным переплетением проволоки или методом сварки. Сетка для габиона должна выдерживать не только свой вес, но и массу насыпки. Покрытие может весить до 280 г на квадрат. Часто рабицу защищают слоем поливинилхлорида, который увеличивает диаметр до 6 мм.
Виды сетки
Источник dekoriko.ru
Наполнитель
Красота и долговечность габиона зависит от материала для насыпки. Камни должны быть прочными, твердыми, стойкими к холоду и жаре, иначе конструкция быстро разрушится от негативных погодных условий. Если сооружение будут использовать в воде, то отдают предпочтение наполнителю с устойчивостью к размытию и низким коэффициентом размягчаемости.
К самым дорогим камням относят базальт, гранит и диорит, которые очень прочные и красивые. Чуть уступают по крепости и декоративности мрамор, амфиболит и серпентинит. Забор из габионов эффектно смотрится с прозрачно-белым кварцем. Оригинально выглядят конструкции из гальки и щебня. Из-за рыхлой структуры песчаник, известняк и доломит применяют только для украшения.
Камни для забора
Источник dekoriko.ru
Для удешевления габионов часто внешние слои собирают из дорогого материала, деревянных спилов или стекла (бутылок, боя). В качестве внутреннее насыпки используют крошку кирпича, мелкие камни. Чтобы сырье не смешивалось, между ярусами прокладывают геотекстиль.
Подходит материал, размер которого в пределах 7-15 см, но не более 25 см. Параметры камней должны быть больше диаметра ячеек рабицы, иначе конструкция станет рассыпаться. Чем меньше включений на поверхности материала, тем дольше прослужит сооружение.
Дизайн насыпки
Сплошные конструкции по внешнему виду напоминают традиционный забор, но из камня. Каркас по всей высоте заполняют насыпкой. Лаконичный, практичный дизайн оградит обитателей участка от внимания соседей и прохожих с улицы. Непрозрачное сооружение не просматривается с обеих сторон, долговечно и устойчиво в сильным порывам ветра.
Многоярусный габион
Источник spbrmk.ru
В комбинированном заборе из габионов сочетают разные модули с щебнем, древесиной и кирпичом. Удачно смотрятся варианты, собранные из цветных камней и гальки. Конструкции часто выступают в роли опорного столба или декоративного цоколя.
Вблизи водоемов и для защиты от паводков используют водонепроницаемые сооружения. Забор из габионов ограждает участок с регулярным весенним подтоплением. В отличие от комбинированных и сплошных видов, камни и щебень в модели укладывают очень плотно. Конструкции могут быть открытыми или с сетчатой съемной крышкой.
