Карниз с подсветкой

Технология монтажа подвесной конструкции

Планируя устанавливать потолочный карниз для подсветки, следует заранее позаботиться о прокладке электрических кабелей.

Выбор материалов

Для обустройства подвесной конструкции лучше всего использовать специальные потолочные профили, конструкция которых позволяет скрывать под собой подсветку. Они оснащены защитным слоем, которые способствует рассеиванию света и защищает поверхность от перегрева.

Альтернативный вариант — установка широкого молдинга. Но поскольку он изначально произведен для фиксации к стене и имеет горизонтальную наклонность, размещать конструкцию мы будем наклоном в сторону стенки.

Для выполнения скрытой подсветки могут быть использованы декоративные осветительные приборы, либо светодиодные ленты. Их располагают за или над конструкцией.

Гибкие конструкции скрытого свечения идеально подходят для оформления поверхностей с округлыми и плавными очертаниями.

Монтаж конструкции

С помощью строительного уровня, рулетки и простого карандаша намечаем линию, по которой будем клеить карниз. При определении высоты следует учитывать то, что расстояние от верхнего его края до самого потолка не должно превышать 5-8 см. Профиль лучше крепить только на отштукатуренную и прогрунтованную поверхность, либо оформленную обоями. «Сажают» профиль на жидкие гвозди или акриловую шпаклевку.

По мере наращивания планок, проклеиваем стыки. Чтобы карниз по углам комнаты не провисал, пока конструкция не приклеилась основательно, ее стыки лучше дополнительно закрепить с помощью нагелей из спичек.

Оформление подсветки

В зафиксированный карниз заводим проводку и монтируем блок питания, закрепив его в доступном месте на стене с помощью хомутов для кабеля. Перед укладкой светодиодной ленты обезжириваем поверхность под наклеивание, а с нее снимаем защитное покрытие с клеевого слоя. При укладке нескольких лент подключаем их к блоку параллельно.

Монтаж небольших декоративных светильников можно выполнить, подвесив их на специальные крючки.

Такой потолочный карниз с подсветкой создаст эффект легкости и воздушности, придав особый антураж заурядному помещению.

https://youtube.com/watch?v=oCoWg16GXm8

Сборка ниши

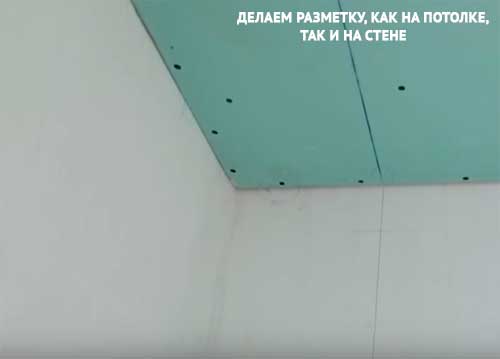

Шаг 1. При помощи рулетки и карандаша выполните разметку углов ниши, отступив от стены с окном на необходимое расстояние. Используя специальный шнур, отбейте линию, по которой в дальнейшем будет установлен направляющий профиль. Чтобы упростить разметку, можно воспользоваться лазерным уровнем

Обратите внимание, что линия для монтажа профиля должна располагаться немного дальше от окна по сравнению с проектной шириной ниши – следует учесть толщину гипсокартонной обшивки

Шаг 2: Направляющий профиль закрепляется на потолке дюбель-гвоздями (шаг крепления – около 40-50 см), а также на стены.

Далее к профилю саморезами крепятся отрезки стоечного профиля с шагом 25 — 40 см.

Шаг 3: Следующий этап – монтаж нижней части каркаса. Направляющий потолочный профиль крепится к вертикальным перемычкам.

Обратите внимание: Металлические элементы каркаса нарезаются под размер ножницами по металлу. В ходе сборки конструкции рекомендуется проверять горизонтальность и вертикальность установки ниши при помощи строительного уровня. Шаг 4: Под размер высоты каркаса монтажным ножом нарезаются полосы гипсокартона

Сначала зашиваются вертикальные стороны перегородки со стороны помещения и окна. При помощи саморезов полосы ГКЛ крепятся к горизонтальным направляющим и перемычкам, шаг крепления – около 10 см, головки саморезов необходимо немного утапливать. Вертикальные стыки должны приходиться на стоечный профиль, что следует учитывать при подборе шага установки стоек

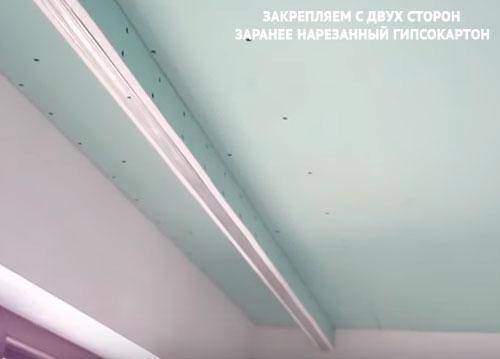

Шаг 4: Под размер высоты каркаса монтажным ножом нарезаются полосы гипсокартона. Сначала зашиваются вертикальные стороны перегородки со стороны помещения и окна. При помощи саморезов полосы ГКЛ крепятся к горизонтальным направляющим и перемычкам, шаг крепления – около 10 см, головки саморезов необходимо немного утапливать. Вертикальные стыки должны приходиться на стоечный профиль, что следует учитывать при подборе шага установки стоек.

Замерьте ширину получившегося нижнего торца и отрежьте от листа гипсокартона полосы соответствующей ширины и прикрепите их к торцевой части каркаса.

Внимание! Если в перегородке предполагается расположить точечную подсветку, короб монтируется по схожему принципу: крепятся две параллельные металлические конструкции, описанные выше, которые соединяются перемычками из стоечного профиля и обшиваются листами гипсокартона. Чтобы перегородка выглядела аккуратно, точно соблюдайте размеры при разметке и нарезке деталей из ГКЛ. Шаг 5: На заключительном этапе гипсокартонная конструкция шпаклюется, как правильно это сделать можете почитать здесь

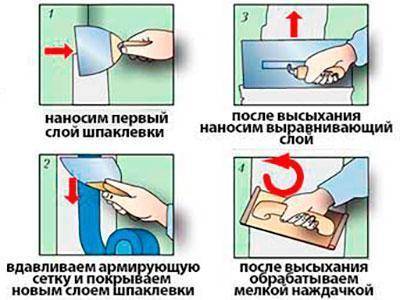

В ходе работ требуется заполнить шпатлевкой углубления под крепеж и швы, углы укрепить армирующей сеткой, выровнять поверхность

Шаг 5: На заключительном этапе гипсокартонная конструкция шпаклюется, как правильно это сделать можете почитать здесь. В ходе работ требуется заполнить шпатлевкой углубления под крепеж и швы, углы укрепить армирующей сеткой, выровнять поверхность.

Финишный слой шпатлевки обрабатывается шкуркой — «нулевкой», после чего перегородка полностью готова к грунтовке и покраске или оклейке обоями.

Видео по теме «как сделать нишу для штор из гипсокартона:

Вариант: карниз для потолка пенопласт

Карниз из пенопласта — это один из самых дешевых вариантов монтирования потолочной скрытой светодиодной подсветки, однако нужно помнить, что он является теплоизоляцией. Соответственно, допускается комплектовать лентой со слабой мощностью светодиодов, где нет необходимости модернизировать охлаждение для нормальной работы освещения. Как и потолок из полиуретана, пенопластовый рекомендуется крепить на клей, без шурупов и саморезов, не говоря уже о прокладке металлических профилей. И да, они довольно гибкие, что, при необходимости, позволяет освещение монтировать по какой-то определенной модели.

Плюсы припотолочного карниза из пенопласта:

• низкая стоимость;
• эффект звукоизоляции (сработает, если карниз будет выступать в качестве плинтуса и проложен по периметру комнаты);
• для потолка не создается дополнительной нагрузки.

Но нужно учитывать, что материал довольно не устойчивый ни к влаге, ни к механическим повреждениям. Поэтому, например, в ванной с его помощью подсветку такого типа не получится соорудить — она довольно быстро выйдет из строя или же сам карниз почернеет из-за грибка и плесени.

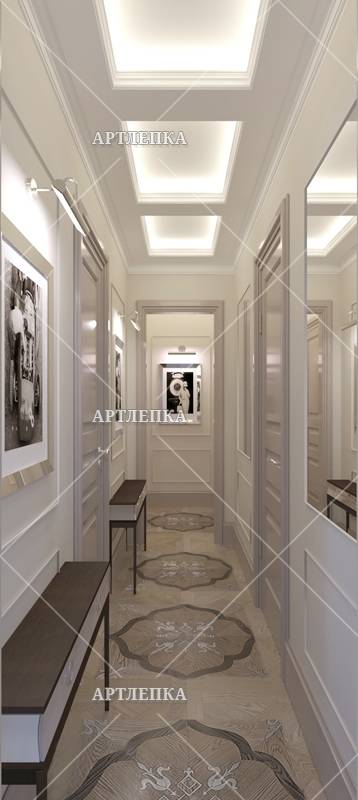

Подсветка потолка – эффектное дизайнерское решение

Концепция освещения в последние годы претерпела массу изменений. Раньше вариантов было немного – люстра по центру потолка,  настенные бра, иногда торшеры. Понять причины в данном случае несложно – отделка тогда была у всех одинаковая – побелка или покраска, позже стали клеить специальные потолочные обои. Однако в целом разнообразием отделка не отличалась,  о подвесных конструкциях  даже не имели представления, и повсеместно использовались только лампы накаливания.

В наши дни вариантов оформления потолка огромное множество – подвесные, натяжные конструкции,  двух или многоярусные, использование разных по фактуре и цвету материалов, ЗD изображения, рисунки,. Словом, глаза разбегаются, хочется и то, и это, и при таком разнообразии часто трудно определиться.

С течением времени и появлением подвесных конструкций появилась идея сделать скрытый в них источник света, чтоб он лился мягко и ненавязчиво, равномерно подсвечивая помещение. Сегодня применяют разные виды осветительных приборов, как скрытых, так и открытых. Точечные светильники могут также давать мягкий свет, однако сами источники света все же будут видимы.

В случае с натяжными конструкциями вставала проблема нагрева полотна от осветительных приборов. В частности, от ламп накаливания из-за этого пришлось отказаться, благо, что появились галогеновые и светодиодные осветительные приборы, которые не нагреваются так сильно при работе и не портят натянутое полотно.

Все проблемы были решены, когда родилась идея  нишевой или закарнизной подсветки, при которой самого осветительного прибора не видно, зато комната залита равномерным мягким светом.  Так и появился потолочный карниз с подсветкой.

Это интересно: Светильники потолочные подвесные, как сделать монтаж и обустроить подключение, преимущества люминесцентных и модульных светильников для подвесных потолков, подробное фото и видео: освещаем по полочкам

Скрытое наружное освещение: светильники

Технически для формирования скрытой осветительной системой используют те же решения, что и для акцентного или контурного освещения.

Светильники акцентированного света

Галогеновые лампы типа «даун-лайт», меняющие угол наклона и радиус рассеивания. Они занимают минимум места, и при этом по яркости светового потока сопоставимы с небольшим прожектором.

Рефлекторная светодиодная лампа при этом показывает улучшенные характеристики эффективности за счет того, что световой поток от нее менее рассеянный. Он отражается от рефлекторов и фокусируется на линзе, что обеспечивает лучшую фокусировку потока, а также позволяет менять его интенсивность и конфигурацию.

Светильники маскируют за выступающими архитектурными элементами, в нишах и углублениях, монтируют пoд фacaдныe пaнeли или вcтpaивaют в cтeны дoмa.

Светильники контурного освещения

Светодиодные ленты с мощной равномерной световой заливкой и неоновые трубки

Закарнизное освещение монтируют, устанавливая стык в стык тонкие линейные светильники. Фасад освещает отраженный свет от источника, установленного в нише либо за карнизом. Результат зависит от угла нацеливания светильника и глубины его расположения. Смонтированный слишком близко к задней стенке ниши, он даст рваный световой поток с засвеченными и темными пятнами.

Как выбрать ленту и дополнительные материалы?

Источником искусственного света для подсветки будут самоклеящиеся диодные ленты. Это полосы из гибкого полимерного материала, на которых с определенной частотой установлены светодиоды и резисторы. Элементы объединяются в единую систему за счет тонкой подложки, проводящей ток.

В качестве альтернативы лентам используются диодные встраиваемые светильники. Их монтируют в полость ступеней или встраивают в боковую стену около лестницы. Для защиты глаз от яркого светового потока данные светильники зачастую оснащаются специальной решеткой. Но этот вариант освещения существенно уступает ленточным диодам. Светильники требуют сложного монтажа, поскольку придется для каждой лампы делать гнездо, прокладывать каналы для проводов. И еще один их минус – высокая стоимость.

Критерии выбора ленты:

• Самые популярные диодные ленты – SMD 3528. Они дают яркий искусственный свет с большим углом светового потока.
• Если необходимо более яркое освещение на ступеньках, используются ленты со светодиодами SMD 5050. С помощью данных диодов выполняются и цветные подсветки.
• Немаловажным параметром при выборе ленты станет число диодных элементов в одном метре. Оптимальная подсветка лестничного пролета обеспечивается за счет вариантов, включающих по 60 диодов на метр, однако, есть и модели с большим числом светодиодов: от 90 до 120 элементов.
• Поскольку планируется выполнение лестничной подсветки, необходимо побеспокоиться и о защите источников света от попадания влаги. Чтобы светодиоды не испортились во время влажной уборки, рекомендуется выбирать модели со значением IP67 или IP68. Ленты оснащаются силиконовым защитным слоем, который не дает попадать каплям воды на токопроводящие детали, предотвращая замыкание.

Рекомендуется приобрести ленту на 220 вольт. У нее следующие преимущества:

• Простота монтажа.
• Невысокая цена.
• Нет необходимости приобретать блоки питания.
• При выходе из строя одного из элементов его можно без проблем заменить.

Перечень требуемых материалов для установки подсветки:

• LED-ленты.
• Драйверы питания для диодных источников.
• Провода.
• Профиль для укладки проводов электрического питания.
• Детали для крепления: скобы, шурупы, разъемы или накладные коннекторы для кабелей.

Требуемые инструменты:

• Электрическая дрель или шуруповерт высокой мощности.
• Рулетка.
• Ножницы и нож.

Пошаговая инструкция по установке

• На первом этапе выполните разметку будущей установки подсветки. Выберите оптимальное место для крепления проводки и профилей, установки блока, осуществляющего управление освещенностью. Также выберете способ монтажа световых источников.
• На втором этапе создаются монтажные точки. Используя электрическую дрель, проделайте отверстия, через которые будут закрепляться детали планируемой подсветки.
• Третий шаг – установите профиль для электрической проводки и диодной ленты с заранее спаянными проводами, чтобы подключить питание.
• Четвертый этап – разрежьте светодиодную ленту на отрезки требуемой длины по нанесенным на ней меткам. С помощью двухстороннего скотча или липкой основы приклейте ленточные диоды к ступеням.
• Пятый этап – перед установкой электропроводки определитесь с типом управления подсветкой.

Как выбрать схему освещения?

Главная задача – определиться с размещением подсветки для ступеней:

• В стене.
• Снизу.
• По бокам.
• На каждой второй ступеньке.
• По центру или во всю ширину ступеньки.

Необходимо решить вопрос способа управления диодной лентой:

• Включение света с помощью кнопочного выключателя.
• Включение и выключение при помощи датчика перемещения.
• Использование проходного выключателя.

От выбора управления светом зависят ваши дальнейшие действия.

Разновидности схем реализации лестничного освещения:

• Самый простой вариант предусматривает использование выключателя. Под ступенчатыми свесами или на поверхностях по бокам клеится лента с диодами. Подсветку вы включаете при помощи кнопки, расположенной в удобном для вас месте. Свет будет гореть постоянно, пока вы его не выключите. Постоянный свет выглядит красиво, но при этом расходуется электричество.
• Для оптимизации работы простой схемы можно вмонтировать в нее реле времени, в этом случае свет загорается и выключается в определенное время. Это решение поможет снизить расход электроэнергии.
• Интеллектуальная автоматическая схема – основана на взаимодействии датчика с контроллером.

В автоматической схеме датчики монтируются напротив первой и последней ступеньки. Как только сенсоры замечают движение, подается сигнал на контроллер светодиодного источника, и включается свет для освещения пути человека, который поднимается или спускается.

Любую выбранную схему можно адаптировать и усовершенствовать. Например, если вы поставите разноцветные диодные источники для лестницы, от этого общий вид подсветки преобразится. Еще одно интересное решение – поставить датчики на каждую ступеньку. В этом случае они будут загораться поочередно по мере вашего перемещения. Однако это решение требует немалых материальных затрат.

Технология монтажа

Проектировать будущую подсветку для штор необходимо перед установкой карниза, поскольку прежде подается питание для гибкой платы. Трансформатор спрячьте в короб вместе с лентой, а внутри ниши для крепления используйте дюбели. При этом нужно гарантировать свободный доступ к проводам, а также быстрый демонтаж, который может потребоваться в случае выхода из строя устройства.

Для установки вам понадобятся:

• электрическая дрель (перфоратор);
• гвозди;
• отвертка;
• блок питания для светодиода;
• RGB-лента;
• инструмент для снятия изоляции с концов провода;
• паяльник;
• клей.

Перед началом процесса отключите подачу электроэнергии, после чего соедините провода по принципу «фаза к фазе, ноль к нулю». Для питания светодиодной платы используются контакты V+ и V–.

Пошаговая инструкция по монтажу ленты:

• выбор провода подходящей длины;
• зачистка концов (снятие изоляции);
• лужение концов провода;
• выбор точек сверления для установки блока питания (БП) и его крепления к стене или потолку;
• соединение фазы напряжения 220 В с выключателем;
• подключение заземляющего провода и нуля к БП;
• пайка всех проводов.

Установка гипсовых карнизов под подсветку

Любой вид лепного декора имеет свои конструктивные особенности и специфику. Лепнина из гипса может замечательно выглядеть в изделии, но её не корректное использование в интерьере сведёт на нет визуальные достоинства красивых форм. Ответим здесь на несколько основных специфических моментов по правильному применению световых карнизов в помещении при их монтаже.

Расстояние от карниза для скрытой подсветки до потолка

Начнём от минимального размера. Чисто технически, пространство должно быть такое, чтобы была возможность залезть рукой и установить или заменить источник света – светодиодную ленту. Если подсветка устанавливается на самом выступающим вперёд крае светового карниза из гипса, тогда расстояние может быть совсем маленьким, сантиметра три. Если лента располагается глубже, то размер надо брать не меньше пяти сантиметров. Это с точки зрения технологии процесса. А что же по красоте, по визуальному восприятию?

Практика показывает, что оптимально смотрится расстояние в пределах от 5 до 15 см от края лепнины карниза для скрытого освещения до потолка. Размер в 2-3 см часто выглядит слишком маленьким и может восприниматься как какая-то случайная непонятная щель. А эффекта случайности в дизайне интерьера, тем более неудачного, нам надо стараться избегать.

Оговоримся, однако, что эти данные не являются однозначным руководством к действию. Многое зависит от конкретной ситуации, архитектуры, размеров помещения, художественной задумки авторов интерьера. То есть от задумки дизайна. Поэтому всегда есть исключения, бывают случаи, когда размер от карниза с подсветкой до плоскости потолка оставляет и 50 см и 2 см.

Последовательность работ при монтаже карнизов для подсветки потолка

Убедиться, что вывод электрического провода под освещение выполнен, находится где нужно и не мешает монтажу лепнины.
Основные подготовительные работы по шпаклеванию поверхности стен и потолка должны быть закончены

Особое внимание уделить готовности участка между декоративным карнизом и потолком
Установить карнизы под подсветку на гипсовый раствор, прочно закрепив саморезами к стене. Выполнить заделку шпаклёвкой всех стыков и отверстий от саморезов

После высыхания ошкурить и доработать поверхность всех изделий, завершить финишную доводку.
После этого можно выполнять все покрасочные работы по лепному декору.
Установить светодиодную ленту на своё местонахождение, выполнить подключение к электропитанию.

Светодиодная подсветка — в стартовой готовности

Перед монтажом ленты в подготовленный «короб» ее готовят, соблюдая определенную технологию. Для начала отмеряют нужный фрагмент, отрезают в местах с соответствующей маркировкой. Если одной части не достаточно, ее соединяют со второй, используя специальные коннекторы или спаивая контакты.

Тем, кто работает со светодиодной подсветкой впервые, специалисты рекомендуют выбирать параллельный метод подключения в случае устройства освещения на участке до 7 метров.

Следующий шаг — подключение ламп к блоку с учетом полярности. Считается, что эффективной работа ленты станет совместно с блоком, мощность которого на 30% превысит суммарную мощность работающих от него светодиодов

Важно следовать этому правилу даже, если цена на прибор покажется неприемлемой. Экономия здесь не уместна, так как уже через несколько месяцев, в лучшем случае лет приведет к дополнительным расходам

На заключительном этапе систему тестируют, если все работает, то ленту крепят на карниз за бортиком таким образом, чтобы исключить контакт ламп с металлическими комплектующими.

Если следовать вышеописанному алгоритму, включая этап выбора светодиодной ленты для освещения, получится без лишних проблем устроить эксклюзивное и практичное освещение помещения, способное преобразить интерьер.

Расчеты

На фото представлена гостиная.

• Площадь порядка 36 метров.
• Высота потолка 3.5 метра.
• Расстояние от карниза до потолка 25см.
• Длина по карнизам 6+5*2 = 22м

Освещенность

Мы уже писали как приблизительно посчитать освещенность и не будем на этом останавливаться. Скажем сразу, что для основного освещения (350lux), в комнате должно быть источников света на 49306 люменов – lm Зная общую длину светодиодных лент (расстояние по карнизам) – 22м, мы можем узнать необходимый световой поток линейного светильника. 49306/22=2241lm.

Оборудование

Под эти параметры подходит Японский светодиодный модуль HOKASU Q96 со световым потоком 2280Лм/м. Для охлаждения этого модуля и увеличения его срока службы мы возьмем угловой профиль U-A16. Так же он поможет нам снизить коэффициент светопотерь на 5-10%, благодаря направленности свечения по углом к центру комнаты.

Профиля кратно 2м. Исходя из того что карнизы у нас 6м и 5м, делаем вывод что нам нужно:

• 10 светильников по 2 метра
• 2 светильника по 1 метру

Суммарная мощность модулей, с учетом запаса 15% получается: 481Вт (19Вт на 1м). Нам будет нужно 3 блока по 200Вт Блоки питания более 200Вт поставляются с вентилятором, который слишком шумный для жилого помещения. Рекомендуем использовать несколько одинаковых блоков меньшей мощности

Это интересно: Как подбирать цвета для кухни: лучше один раз увидеть

Рекомендации по установке

Для создания качественной подсветки, которая не испортит общий интерьер помещения, руководствуйтесь следующими правилами:

1. Освещение подбирается в соответствии с используемыми шторами. Вы создаете красочный эффект, а не делаете акцент на ленте. Поэтому человек, который смотрит на штору, не должен видеть ленту. В идеале она должна быть спрятана внутрь короба.
2. Не преграждайте путь световому потоку иными конструктивными элементами.
3. Желательно направить свет по касательной линии относительно гардины.
4. Устанавливайте осветительный прибор как можно дальше от легковоспламеняющихся предметов и поверхностей.
5. Старайтесь создать плавное освещение, при этом свету не должны мешать ни шторы, ни занавесы.
6. Избегайте монтажа чересчур ярких светодиодов или покупки дешевых китайских изделий (как ленты, так и БП).
7. Убедитесь в целостности изоляции, что позволит исключить короткое замыкание.

Расчет мощности БП

Перед покупкой ленты нужно рассчитать ее мощность и в соответствии с полученным результатом выбрать БП. В качестве примера будет рассмотрена гибкая плата SMD 5060, длина которой составляет три метра. Общая мощность равна 14,4 Вт, а на одном метре находится около 60 LED-диодов. Мощность для одного погонного метра можно узнать у продавца-консультанта.

Общее потребление платы длиной 3 м составит 14,4 * 3 = 43,2 Вт. Но блок питания следует брать с запасом мощности, поэтому к полученному значению следует прибавить около 20 %. В результате после округления мы получаем производное, равное 52 Вт. Можно купить БП другой мощности, но не ниже полученного значения.

В таблице ниже представлены зависимость сечения провода от мощности осветительной ленты:

Мощность, Вт	Ток, А	Диаметр кабеля, мм	Сечение кабеля, кв. мм
12	1	0,75	0,44
24	2	1,0	0,79
48	4	1,5	1,77
72	6	2,0	3,17
100	9	2,5	4,91

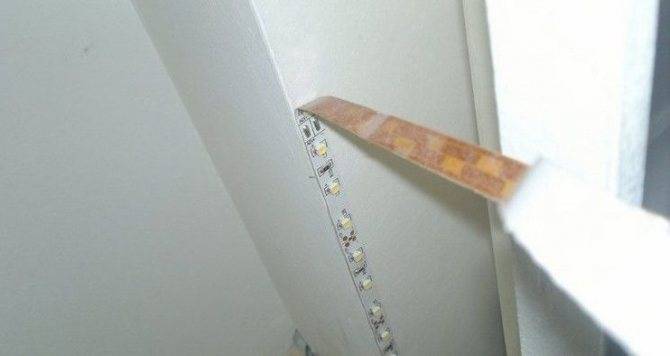

Крепление ленты

Выше мы говорили о том, что лента чаще всего прячется внутри специальной ниши. После того, как будет выполнен монтаж трансформатора и электрической проводки, следует установить гибкую плату для штор. Рекомендации по ее креплению мы описали выше в начале раздела «Рекомендации по установке».

Установка полок и ребер жесткости

При создании каркаса для полочек, требуется сделать из профиля рамку нужного размера и прикрепить её к основе. Для того чтобы загнуть профиль, следует боковую часть надрезать.

Прикрепление профиля к основе

Если рамка длинная по размерам, тогда её надо крепить при помощи перемычек. Они устанавливаются в промежутках 400 мм. в случае использования 2 таких рамок, есть возможность сделать подвесной шкафчик.

Прикрепив рамку к полу при помощи профилей, получается основание для производства ниши в стене.

Прикрепление рамки к полу для основания ниши

Для того чтобы сделать оригинальную криволинейную конструкцию, надо использовать гибкий профиль и обычный. Некоторые профиля имеют некие «замочки», что очень удобно при создании конструкций.

Как правильно паять светодиодную ленту

Учимся подключать УЗО

Для того чтобы правильно спаять части светодиодной ленты, нужно запомнить, что разрезать её можно только в специальных указанных на ней местах. При пайке ленты стоит пользоваться маломощным паяльником не более 40 Вт. Контакты присоединяемых участков должны быть тщательно зачищены от силикона или же лака, и залужены паяльником.

Естественно, что все эти работы выполняются при полном отключении светодиодной ленты от блока питания, или же блока питания от сети 220 вольт. Нельзя соединить многокристальную RGB-ленту и ленту где установлены однокристальные светодиоды. Светодиодные ленты должны быть одинаковы по структуре светодиода, а желательно и правильно выбрать их по потребляемой мощности метра её длины. Спайка производится с помощью залуженных многожильных медных проводов. Сечение стоит подбирать по току или мощности всей ленты. После пайки рекомендуется залить места соединения клеем или силиконом, для герметизации и защиты от короткого замыкания.
