Как заложить фундамент под каркасный дом своими руками – какой лучше? Обзор

Подошва под столбчатое основание каркасного дома

Когда ямы готовы, можно начинать работы по создание подошвы фундамента. Здесь необходимо придерживаться общих правил:

1. Если почвенный слой плотный, то дно ямы выравнивается и засыпается слоем гравия (толщиной 2 сантиметра) самой мелкой фракции, а затем плотно утрамбовывается.
2. Замешивается бетонный раствор, заливается на дно, его слой не должен превышать 20 сантиметров.
3. Если устанавливаются бетонные блоки, из которых будут собраны столбы, то первый блок ставится на не успевший затвердеть слой бетона в скважине, а затем ставятся последующие блоки, то же делается с асбестовыми трубами и опалубкой под самодельные заливные столбы, после чего происходит заливка бетоном.

Если почва глинистая, либо состоит из слежавшегося песка, то после выравнивая дна траншеи достаточно создать песчаную подушку путем засыпания речного песка слоем в 5-10 сантиметров и поливания его водой для утрамбовки. Без бетонного раствора слоем в 10-20 сантиметров также не обойтись, так как это обязательное требование для любого грунта.

Работа с грунтом под ленточный фундамент

Какой выбрать фундамент для каркасного дома?

Этот вопрос мучает ВСЕХ, кто хочет построить дом. Да и те, кто будут нанимать строителей для постройки своего дома, точно также ломают голову над выбором фундамента для каркасного дома. Конечно,ведь фундамент — это основа всего, немного ошибешься в расчетах и рискуешь большими суммами денег, временем, а в самом плохом случае и здоровьем. Даже если вы решили нанимать бригаду для строительства дома, лучше всего подойти к этому вопросу во всеоружии. Читатели моего блога уже знают, как много шарлатанов развелось вокруг. Они могут уговорить вас на любой вариант, который выгоден именно им — или же его проще строить, или же они получат с этого откат. Но мы постараемся им помешать.

О фундаментах в Интернете и книгах очень много информации. Тот, кто выберет конкретный фундамент, без труда найдет все необходимое (не забывайте про тот же форумхаус, там целая ветка про фундаменты). Но проблема, возникающая еще до сбора подробной информации о фундаменте, состоит в том, какой фундамент выбрать? В принципе

Видео о выборе фундамента

Каркасный дом — легкое здание, несравнимое по массе с брусовым домом и уж тем более с кирпичным или блоковым домами. Поэтому на фундаменте хочется сэкономить, но экономить нужно с умом, иначе потом его ремонт обойдется «в копеечку». С другой стороны, бездумно тратить 200-300 тысяч рублей на фундамент тоже не хочется, нужно подбирать разумный компромиссный вариант для каждого случая. Перезапас прочности здесь просто не нужен, это легкий, но надежный дом.

Давайте сначала рассмотрим все самые популярные варианты фундаментов под каркасный дом.

Фундамент №3. Столбчатый

Столбчатое основание имеет систему столбов, которые расположены по точкам несущих стен и на стыках внутренних перегородок. Столб имеет две составляющие: нижнюю – основание (форма круглого сечения), верхнюю – оголовок (форма прямоугольника или квадрата). Важным моментом является установка столбов таким образом, чтобы все оголовки располагались четко на одной линии, поскольку именно на них будет впоследствии установлена конструкция каркаса. Высота их соответствует высоте пола и располагается около 60 сантиметров над уровнем почвы.

Скважины для столбов бурятся с помощью садового бура, обрешетка – обрезной доской. Чем тяжелее планируется здание, тем должен быть больше диаметр труб столбов.

Над уровнем почвы заливается армированный бетон, кирпич или древесина. Первый вариант является предпочтительней, поскольку и заливается быстро, и прослужит большое количество времени. Применение арматуры позволит добиться большей прочности при сжатии-растяжении, и сохранит материал при негативном воздействии сильных морозов. Приготовление раствора с помощью бетономешалки не уменьшит его качество.

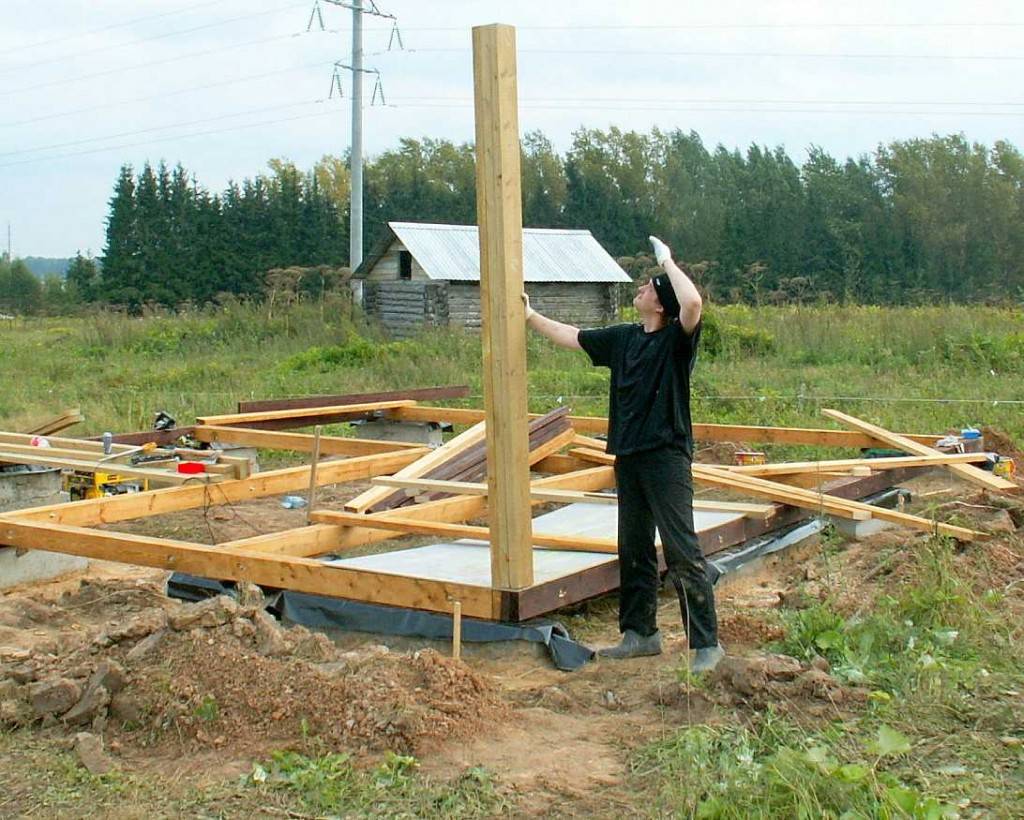

Что такое обвязка каркасного дома и какую выбрать

Ключевая особенность каркасного строительства – сниженный вес стен по сравнению со всеми остальными технологиями. Внутри каркасной стены находится пустота, что дает значительно меньшую нагрузку на фундамент. Поэтому и сам фундамент делают более легким (обычно выбирают свайно-винтовой и ленточный типы).

Но элементы конструкции такого фундамента располагаются по отдельности, и поэтому их нельзя назвать очень устойчивыми. Чтобы «собрать» сваи и столбы воедино, укрепив тем самым весь фундамент и создав дополнительную опору для стен, требуется обвязка стен каркасного дома.

Устройство обвязки каркасного дома – это деревянная конструкция, которую укладывают на фундамент сверху. Она бывает выполнена из разных видов древесины, от бруса до бревна. Иными словами, это деревянная «прослойка» между фундаментом и стенами, выполняющая 3 задачи:

• укрепляет фундамент;
• уменьшает несущую нагрузку на фундамент;
• служит основанием для силовых опор постройки (стен, укосин, стоек).

В каркасном строительства обвязывание необходимо почти всегда. Единственная ситуация, когда это необязательно (но всё равно рекомендовано) – если дом одноэтажный и маленький, а сваи возвышаются над землей не больше, чем на 50 см. В остальных случаях не обойтись.

Обвязка бывает 2 типов:

• одинарная;
• двойная.

Каждая из категорий имеет свои особенности. Их нужно изучить, чтобы понять, какой тип лучше выбрать в конкретной ситуации.

Одинарная

Одинарная обвязка под каркасный дом – это венец из древесины (чаще всего бруса), уложенный в 1 ряд и надежно закрепленный на фундаменте. Поверх такой конструкции кладут слой гидроизоляции, а потом – монтируют чистовой венец для строительства стен.

Главное (и, пожалуй, единственное) достоинство одинарного типа – его дешевизна. Материалов требуется в 2 раза меньше, чем на двойной тип, поэтому и расходы существенно сокращаются. Но использовать одинарную конструкцию можно только в отдельных случаях. Она точно не подходит для:

• свайно-винтового фундамента;
• опорно-столбчатого фундамента;
• двухэтажного дома;
• одноэтажного дома с мансардой.

При использовании одинарной конструкции для фундамента обязательно нужна еще и верхняя обвязка перекрытия. Она помогает скрасить недостатки одинарного типа – сильно повышенный риск перекоса стен, появления плесени в нижних углах сооружения.

Еще один недостаток одинарной – «гуляющий» пол. При эксплуатации это выражается в скрипах и «просадках» во время ходьбы. Поэтому намного чаще одинарной форме предпочитают двойную.

Двойная

Двойной тип обвязывания – это конструкция, состоящая из 2 рядов бруса. Первый ряд укладывают как при одинарной – на фундамент плашмя. Сверху размещают второй ряд из такого же бруса, только уже уложенного на ребро. А только потом, поверх второго ряда, кладут слой гидроизоляционного материала.

Считается, что правильная обвязка фундамента – именно двойная. Она выполняет все функции одинарной, но со значительной большей надежностью и эффективностью. А единственный ее недостаток – повышенные расходы на материалы (брус и крепления).

Чтобы понять, зачем нужна двойная обвязка каркасного дома, стоит перечислить ее явные достоинства:

• делает возможным строительство на любом типе фундамента;
• равномерно распределяет нагрузку на фундамент;
• снижает риск любых деформаций стен;
• продлевает срок службы пола;
• улучшает теплоизоляционные свойства дома;
• облегчает будущие ремонтные работы.

Единственный случай, когда без двойной формы можно обойтись – это скромных размеров дом, строящийся на ленточном фундаменте. Но и в такой ситуации многие специалисты порекомендовали бы двойной тип.

А при других типах фундамента двойная просто необходима, ведь одинарная не способна равномерно передать нагрузку дома на «точечное» (свайное, столбчатое) основание.

Свайные опоры

Оптимальным решением для строительства на участке с глинистыми, песчаными почвами, будет использование винтовых металлических свай. Бетонные столбы привычнее, подходят для использования на пучинистых грунтах. Технология установки позволяет проводить монтаж без привлечения тяжелой техники. Дополнительно, достоинством свайного строительства является:

• круглогодичная установка опор, без зависимости от погоды;
• возможность работ на участках со значительным перепадом высот, на уклоне, в труднодоступных местах;
• меньшая себестоимость опоры;
• ремонтопригодность, отдельную сваю легко заменить;
• большие сроки службы (80-100 лет);
• хорошая защита подполья обусловлена эффективной вентиляцией, предотвращающей возникновение среды, благоприятной для гниения деревянного каркаса.

При всех положительных аспектах, есть и недостатки. На скальных грунтах гнутся лопасти на металлическом стволе, поэтому обустройство опоры каркасного дома невозможно. Плюс, подвальные помещения — исключены.

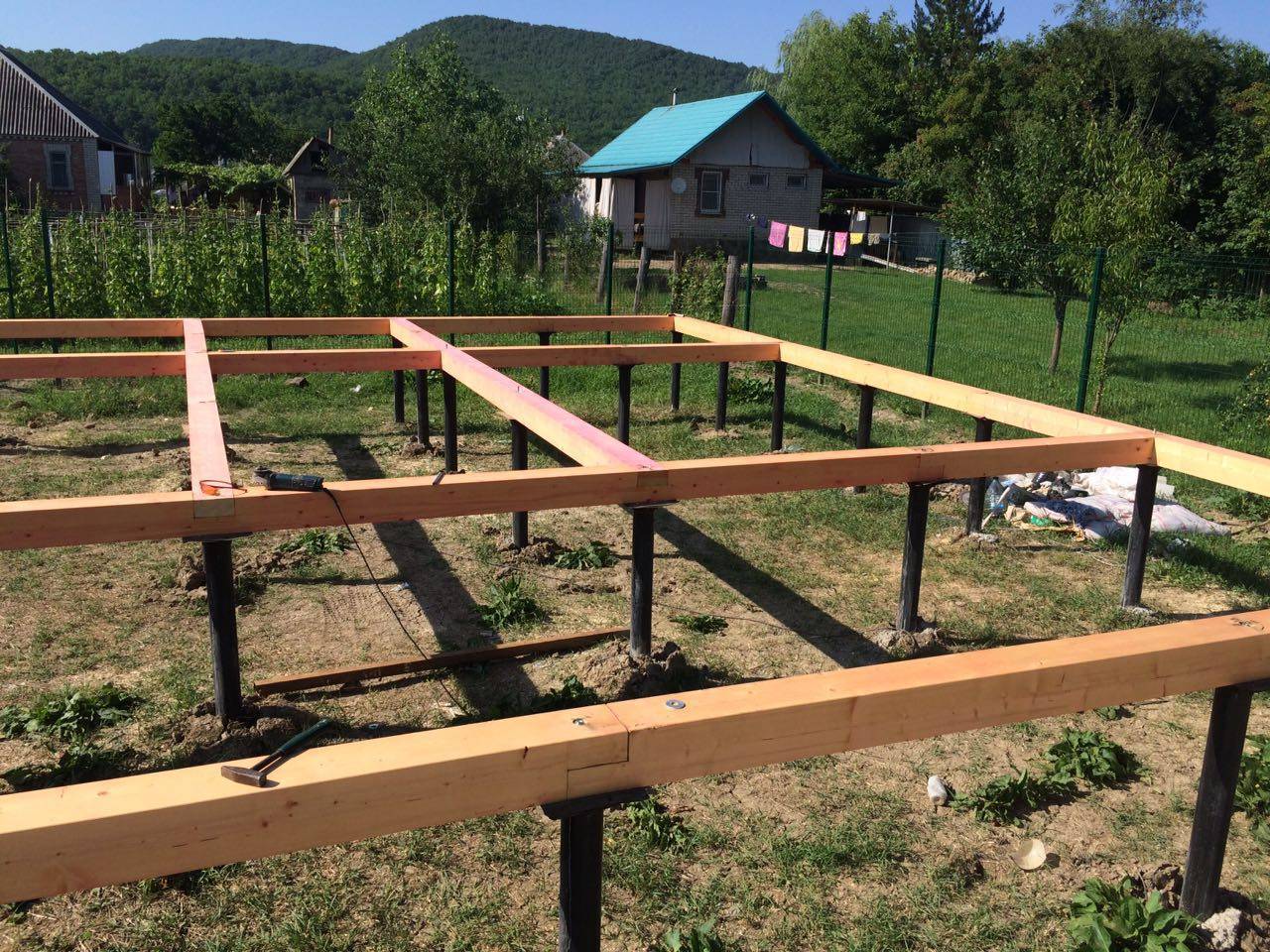

Обвязку можно выполнять металлическим швеллером, брусом. Проводится она поверх свай, выровненных по уровню. Двойную обвязку применяют для усиления несущей способности.

Ростверк может быть монолитным, с обустройством опалубки и заливкой бетоном. В данном случае, опора для каркасной стены максимально надежна.

Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%

Дом из кирпича 16.98%

Бревенчатый дом 12.54%

Дом из газобетонных блоков 23.52%

Дом по канадской технологии 9.99%

Дом из оцилиндрованного бревна 3.09%

Монолитный дом 3.89%

Дом из пеноблоков 4.48%

Дом из сип-панелей 3.42%
Проголосовало: 4265

Технология возведения основания по шагам

1. Как и любое строительство, сооружение столбчатого фундамента своими руками начинается с подготовки площадки. Территория очищается от всей возможной растительности, дерна на глубину примерно 30 см. С помощью песка и гравия сглаживаются все ямы и неровности. Если обрабатываемая почва глинистая, песчано-гравийную подушку необходимо углубить еще на 15 – 20 см.

2. Вторым этапом необходимо сделать разметку будущего столбчатого фундамента. С помощью кольев и веревки намечается местонахождение столбов строго в соответствии с разработанной заранее схемой. Здесь главное требование – точность — это значительно облегчит дальнейшую работу.

3. Далее выкапываются ямы в местах расположения столбов, глубиной с учетом свойств грунта и типа используемого материала основания, на 30 см больше расчетной величины залегания фундамента для подсыпки песчано-гравийной подушки. Скважины глубиной более 1 метра требуют укрепления опорными брусками или досками.

4. Далее технологии разнятся в зависимости от материала опор и конструктивных особенностей.

5. Наиболее распространенный и надежный классический вариант столбчатого основания – это железобетонный. Пошагово в подготовленные ямы, шириной на 10 – 15 см больше ширины предполагаемой колонны, устанавливается деревянная опалубка, дополнительно армируется и заливается бетонным раствором. Не достаточно практичен этот способ, в силу излишней возни с раствором, в особенности при изготовлении самостоятельно, и деревянными материалами.

6. Фундамент из блоков более прост в возведении, но и отличается меньшей прочностью, а также не пригоден для слабонесущих подвижных грунтов. Для фундамента из блоков 20х20х40 см инструкция по монтажу выглядит так:

• Углубления для столбов выкапываются шириной 40 см.
• В ямы послойно насыпается подушка из гравия и песка.
• Устанавливаются блоки 20х20х40 см один на другой в количестве 4 шт., обмазанные цементным раствором.

7. Разновидность подобного основания — сборка столбов из кирпича. В этом случае колонны монтируются в один – два кирпича с периодическим армированием металлической сеткой через каждые 4 слоя. Обязательное требование – наличие гидроизоляции из рубероида или битумной мастики.

Инструкция по возведению фундамента из асбестовых труб предполагает использование так называемой несъемной опалубки. Кроме асбеста могут также применяться стальные трубы либо инновационный материал – винтовые сваи. Такой вариант не слишком затратный и его под силу сделать самому.

Схема установки столбчатого основания:

1. При помощи бура необходимо сделать скважины в земле шириной на 4 – 5 см больше диаметра самой сваи. Для легковесных каркасных строений вполне подойдет диаметр в 20 см. Дно каждой ямы плотно трамбуется.
2. По технологии в скважины строго вертикально устанавливаются трубы, с наружной стороны присыпаются и уплотняются землей и песком.
3. В сваю заливается бетонный раствор, примерно на треть. Затем сваю приподнимают, чтобы смесь равномерно распределилась по дну скважины, обеспечив тем самым дополнительную прочную опору.
4. Внутрь трубы требуется сделать арматурный каркас толщиной 10 – 14 мм, таким образом, чтобы прутья выступали из скважины на 15 – 20 см. Остальная масса раствора послойно доливается до нулевого уровня с периодическим вибрированием основания. Для создания плотного монолита трубы вибропрессуют через каждые 15 – 20 см раствора.

Фундамент из труб не стоит долгое время оставлять без нагрузки. На сваи могут сработать выталкивающие силы почвы, результатом чего окажется разный уровень заглубления столбов. Руководство по эксплуатации разрешает использование такого основания в дальнейшем строительстве через 2 — 3 суток после схватывания раствора.

Рекомендации

• Как правильно армировать углы ленточного фундамента? Самая частая ошибка – простое перекрещивание арматурных прутьев с проволочным закреплением. Правильное армирование углов производится с помощью изгибания анкеров Г-образными и П-образными формами.
• Как правильно залить фундамент под гараж? Нужно учитывать параметры гаража и прилагательные к нему элементы. Желательно составить проектный план гаража и получить хорошую теоретическую подготовку.
• Фундамент по тисэ технологии немного отличается от традиционного возведения. По данному методу сваи не вколачиваются в землю, а вырастают из нее – технология «забитых гвоздей» только шляпой вниз.
• Можно ли сваривать арматуру для фундамента? Для сварки выбирайте арматуру с маркировкой, которая позволяет соединять прутья сварочным аппаратом. Учитывайте, чтобы материал был обработан специальным антикоррозийным составом. Такая сваренная арматура прослужит долго и упрочнит основание дома.

• подходит для домов разных типов;
• можно устанавливать на любом типе почвы;
• выдерживает высокий уровень грунтовых вод;

• длительный срок выполнения работ;
• производится только на ровном участке земли;
• высокая стоимость материалов.

Подушка под плиту фундамента. Лучше всего засыпать под плиту слой речного песка, после чего проложить слой щебня. Подушка из песка толщиной в 30 см способна упрочнить слабый грунт, увеличить несущую способность основания и обеспечить качественный дренаж. Для щебневой подушки используют щебень фракции 20 мм. Он уменьшит угрозу деформации при усадке плитного основания.

Выполнить фундамент под газобетонный дом можно с помощью использования ленточного и некоторых разновидностей столбчатого фундаментов, учитывая внешние условия и тип грунтов.

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.

Столбчатое сооружение – варианты самостоятельного обустройства

Такой фундамент предполагает установку по периметру домостроения, а также в местах пересечения его стеновых поверхностей столбиков (дистанция между ними выдерживается в пределах 1–3 м в зависимости от массы жилища). Монтируемые опоры конструктивно имеют оголовок (верхняя часть) и основание (нижняя). Нюанс. Оголовки чаще всего характеризуются прямоугольной (квадратной) формой, а нижние части – круглой

Здесь важно знать следующее. Оголовки необходимо возвышать над поверхностью земли на 0,5–0,6 м. Причем их горизонтальная плоскость обязана быть безупречно ровной

Это требование обусловлено тем, что именно на оголовки впоследствии мы станем монтировать каркас жилища

Причем их горизонтальная плоскость обязана быть безупречно ровной. Это требование обусловлено тем, что именно на оголовки впоследствии мы станем монтировать каркас жилища.

Верхнюю часть столбов делаем бетонной, деревянной либо кирпичной. Разумнее всего использовать первый вариант. Бетонные конструкции считаются самыми долговечными и прочными. Примерно такими же свойствами обладают и кирпичные опоры. Но их кладку выполнить непросто. Деревянные же изделия имеют малый срок службы. Увеличить его достаточно сложно даже при обработке древесины антисептическими составами.

Столбы мы будем устанавливать в предварительно проделанные садовым буром отверстия в земле. Их глубина – 200 см и более. Повысить надежность конструкции можно посредством использования столбов со специальным уширением у их основания. Подобные изделия требуют проведения объемных земляных работ. Но зато они гарантируют максимальную устойчивость сооружения. Обустройства фундамента выполняем по одной из двух технологий. Первая будет такой:

1. Очищаем площадку под строительство.
2. Копаем квадратные либо прямоугольные котлованы под столбики. Размер скважин берем на 0,4–0,5 м больше параметров применяемых опор.
3. Устанавливаем столбы.
4. Собираем в каждой яме простые опалубки, армируем их.
5. Заливаем скважины бетонной смесью. Ждем ее застывания.
6. Снимаем опалубки. Плотно засыпаем опоры землей.

Как видим, процедура весьма длительная и трудоемкая. Многим умельцам это не нравится. Они предпочитают строить столбчатый фундамент ТИСЭ, который сооружается намного быстрее и с меньшими физическими усилиями. Правда, для реализации этой технологии придется покупать фирменный бур (садовый не подойдет) с режущими лезвиями. Он нужен для создания уширений в нижней части опор.

Верх столбчатого фундамента оснащается ростверком. Он обеспечивает сооружению максимальную жесткость и гарантирует целостность основания, распределяя (равномерно) нагрузки на все смонтированные столбы. Ростверк обычно делается бетонным. Процедура его заливки стандартная – рисуем схему конструкции, собираем опалубку, укрепляем ее металлическими стержнями, подаем раствор. Если каркасная постройка имеет скромные размеры, ростверк допускается и не создавать.

Особенности для каркасного дома

Главный нюанс заключается в том, что необходимо правильно определить диаметр винтовых свайных опор

Чтобы не ошибиться в выборе, следует принять во внимание два момента:

• предназначение строящегося сооружения;
• максимальную нагрузку, создаваемую зданием на фундаментную основу.

На основании этого свайные столбы разделяют на несколько групп:

• с сечением в 5.7 см применяются исключительно под установку легких ограждающих конструкций;
• по сваям с диаметром 7.6 см возводятся легкие постройки под бытовые и хозяйственные нужды. Такие опоры выдерживают нагрузочное воздействие, не превышающее трех тонн;
• опорные элементы размером в 8.9 см пригодны под тяжелые постройки, весящие от трех до пяти тонн. Такой свайный фундамент прекрасно подойдет под каркасный дом, размеры которого составляют 6 х 6 м;
• самые прочные сваи, достигающие в диаметре 10.8 см, выдерживают нагрузки до семи тонн. По ним разрешается возводить каркасную многоэтажную постройку, дом из древесины или каменного материала.

Подбирая вариант винтовых опор для каркасного сооружения, обращайте внимание на наконечники столбов, бывающие двух типов:

• со сварными лопастями. Они наварены к заостренному наконечнику, толщина лопатки составляет три – пять миллиметров. Сварка выполнена качественно, каждая свая обработана горячим или холодным оцинкованным покрытием, чтобы иметь защиту от коррозии;
• с литыми кончиками. В изготовлении применяется высококачественная сталь. Наконечники производят точным литьем, после чего подвергают термической обработке, чтобы повысить показатель прочности. В большинстве случаев такие элементы покрыты эпоксидными смолами или прочными эмалями, что увеличивает их эксплуатационный период до ста лет.
