Запоры на гаражные ворота их виды и специфика эксплуатации: Гаражный запор своими руками

Наиболее удачные варианты запоров на гаражные ворота

Из различных видов запоров наименее надежными являются ад и защелки. Устройство такого механизма просто до примитивизма. По сути, это металлический стержень в стальной обойме. При перемещении тяги боковым рычагом край блокирующего элемента входит в паз соседней створки и блокирует движение ворот. Его можно установить на ворота своими руками за пять минут, однако его сопротивление взлому крайне низкое, в основном из-за слабого корпуса клипсы.

Если вам нужна действительно прочная гаражная защелка, вам следует использовать одну из следующих конструкций:

1. Приклады для гаражных ворот;
2. Поворотный механизм стойки;
3. Запор — вертушка;
4. болты на сварной раме.

Совет! Каждый вариант по-своему удобен, но требует тщательного обслуживания и смазки механизма.

Фляжные системы запора

Конструктивно приклад-запор состоит из двух составляющих — рычага с зацепом и петли крепления. Рычаг крепится на створке ворот или на двери, при закрывании достаточно надеть петлю на крючок и закинуть рычаг до упора. Таким образом выбирается зазор и дверь гаража плотно притягивается к дверной коробке. Посмотреть работу запора на практике можно из видео:

В закрытом положении любое усилие открыть створку воспринимается толстым замком прикладного механизма, чтобы сломать такую застежку, потребуется усилие более нескольких тысяч килограммов.

Кроме того, торцевой вариант гаражного запорного устройства абсолютно нечувствителен к засорению и загрязнению. Сделать и установить такой механизм на ворота своими руками несложно.

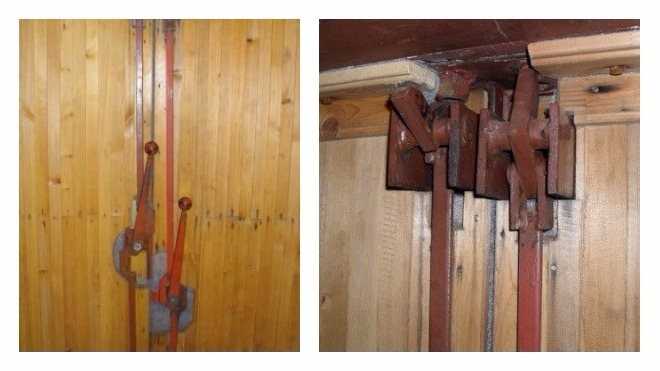

Поворотные стоечные запоры

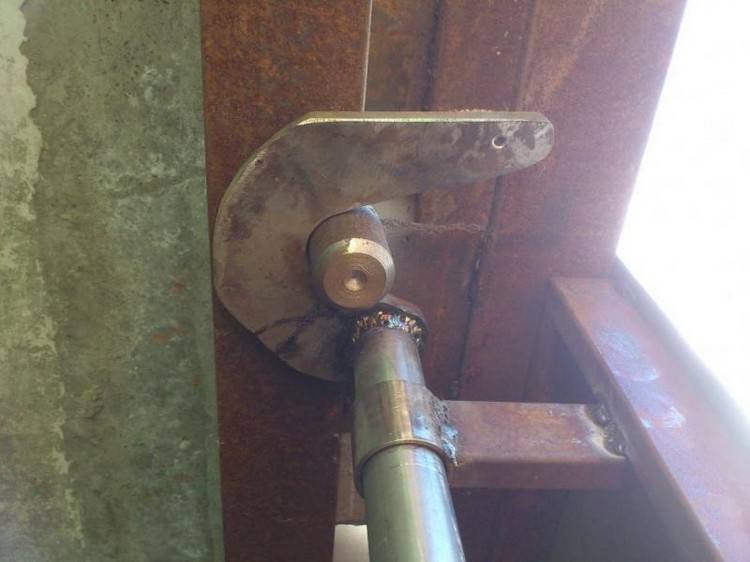

Не менее надежен эксцентриковый или поворотный замок, выполненный в виде вертикальной трубчатой стойки, закрепленной на створке ворот четырьмя опорными скобами. В центральной части к подставке прикреплен рычаг, с помощью которого трубка подставки может поворачиваться вокруг вертикальной оси. Для удобства рычаг выполнен на винтовом соединении, что позволяет его складывать или опускать.

К верхнему и нижнему концам трубы приваривается массивный крюк. Толстые и короткие вставки монтируются на порог и на верхнюю балку коробки гаражных ворот. При вращении трубчатой стойки крюк вращается вокруг вертикальной оси и входит в зацепление с цилиндром вверху и внизу ворот.

По прочности механизм не уступает стоковой схеме, но более сложный вариант своими руками требует применения легированных сталей и качественной сварки.

Запорная вертушка и стержневые фиксаторы

Еще двадцать лет назад конструкция запора в виде вертушки или вращающейся стальной рейки, закрепленной на одной из створок, была очень популярна среди владельцев гаражей. Для изготовления такого замка на одну из створок ворот приходилось приваривать ось вращения и делать два упора для крепления запорного элемента в закрытом состоянии, чаще всего использовались две стальные уголковые накладки.

Для закрытия механизма достаточно было повернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало эту конструкцию одной из самых популярных среди автомобилистов. Долгое время считалось, что его нельзя открыть снаружи.

Самыми простыми схемами были и еще долго останутся вертикальные защелки, закрепленные вверху и внизу одной из створок. Такая схема очень проста в изготовлении, для обеспечения надежной работы и запирания двери в верхнюю и нижнюю балку рамы ворот следует установить специальные втулки или накладки на трубы. Со временем внутри втулки скапливается грязь, а зимой замерзший конденсат, поэтому требуется периодическая чистка и чистка крепления.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

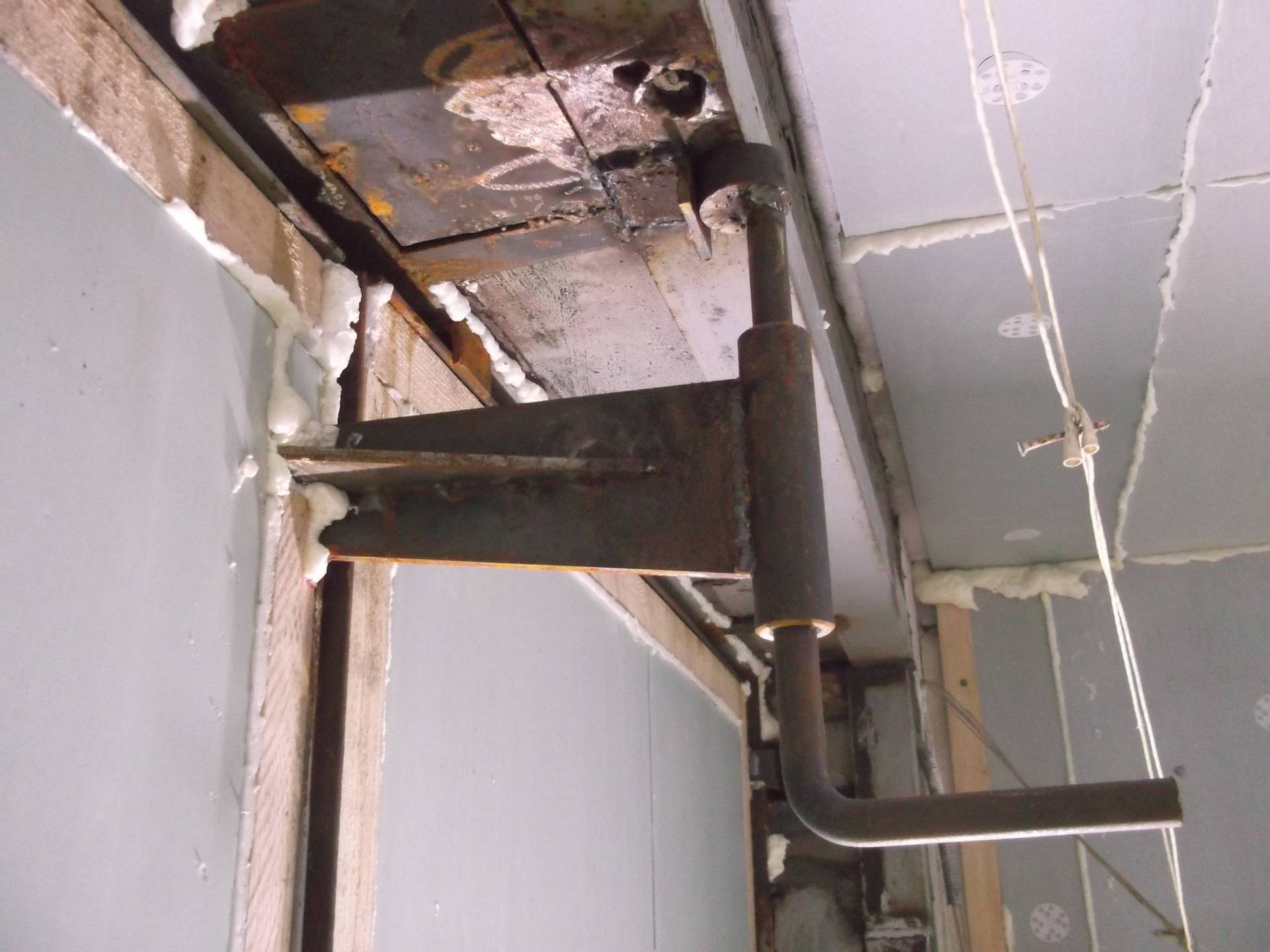

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

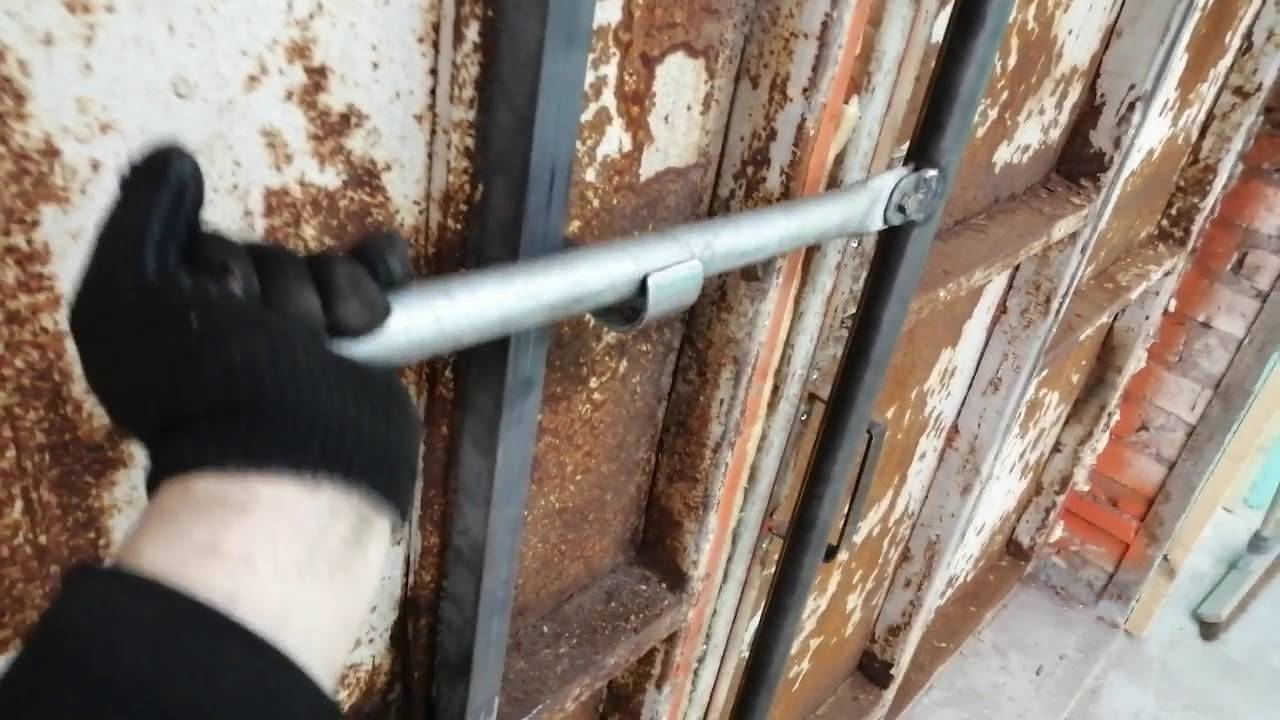

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Замки по способу запирания

Механическое перемещение запирающего механизма руками, в том числе с помощью ключа. Используется в навесных, накладных и врезных замках.

Электромеханическое перемещение запирающего механизма (например, выдвижение стержней). Для подстраховки на случай отсутствия электричества обычно есть возможность открыть и обычным механическим ключом.

Электромагнитные, когда запирание осуществляется не через механическое устройство, а взаимодействием электромагнитов. Такие устройства требуют постоянного наличия электроэнергии. Поэтому в дорогих моделях должны дополняться источниками бесперебойного питания.

Замки требуют чрезвычайно больших усилий для несанкционированного преодоления запирающего усилия – от полутонны и более. Желательна установка на калитку доводчика, так как от ударов могут сместиться пластины, что существенно снизит эффективность работы. Замки бывают накладными и врезными.

Шпингалеты и пружинные задвижки

Это стандартная принадлежность отдела скобяных изделий. Их используют, в зависимости от размера и материала изготовления, для окон, комнатных и входных дверей, встроенных калиток и даже для ворот. Многие специалисты считают, что нет необходимости мастерить самодельный шпингалет, если его можно беспроблемно и дешево купить в любом хозяйственном магазине.

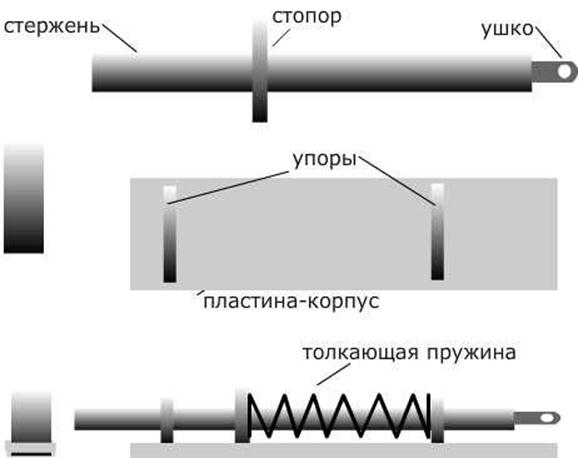

Схема засова

Пружинный самозапирающийся засов для калитки тоже рекомендуют покупать в готовом виде. При всей простоте использования у него довольно сложное устройство. Поэтому, как сделать самому такой механизм, зачастую понять затруднительно, хотя принцип устройства несложен:

• металлическая пластинка, оснащенная упорами-ограничителями;
• специальное ушко для фиксации и стержень;
• установка ограничителя и толкающей пружины производится в потайной зоне.

Вариант с пружиной

Мастера охотно делятся чертежами таких устройств, но у каждого есть свои секреты. Например, нужно прикрепить тросик или тянуть за ушко механизм, сжимающий пружину. У некоторых варьируются размеры ушка-фиксатора, или они используют индивидуальный способ установки ограничителя там, где расположена потайная зона.

Можно довольно долго разгадывать каждый секрет, поэтому в обзорах обычно пишут, что проще купить. Чертёж самозапирающегося засова наиболее простой конструкции можно посмотреть на фото ниже.

Защелка

Делаем задвижку своими руками

Самодельные задвижки – неизменная принадлежность дачных калиток и садоводческих товариществ. Там участки расположены довольно плотно, так что особой необходимости запираться днем не существует. Владельцы маленьких наделов редко обращаются за покупками в «Леруа Мерлен», да и забор у них чаще не из металлопрофиля, а из подручных материалов и штакетника.

Как правило, их несложно скопировать. Поэтому металлические запчасти, оказавшиеся под рукой или оставшиеся от строительства садового дома, легко трансформируются в умелых руках в вертикальные или горизонтальные задвижки.

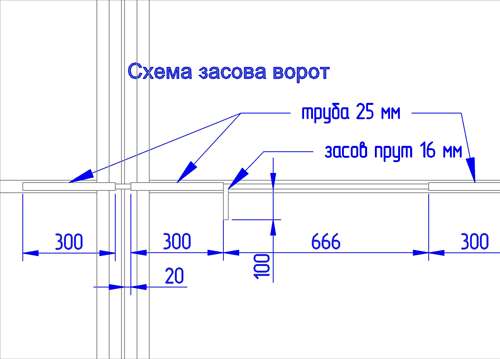

Схема засова для створки из профнастила

Самый простой способ изготовить вертикальный запор для ворот – прикрепить большую трубу к необходимому месту, а на самих створках установить вторую, меньшего диаметра, прикрепленную к рычагу.

Двусторонний засов с ригелями, накладной, можно установить без проблем, посмотрев инструкцию на видео ниже.

А вот двустороннюю задвижку на калитку на заборе из профлиста или даже простой засов, на котором отсутствует скрытый механизм, сделать под силу даже самому неумелому мастеру. Но только при условии, что под руками есть болгарка и сварочный аппарат. Установку выполняют в такой последовательности:

• сначала делают накладные металлические элементы (их приваривают к калитке и к столбу или к воротам, если калитка встроенная), а в деревянной можно в качестве фиксаторов использовать крепкие болты;
• для вхождения задвижки в паз иногда делают просто отверстие или паз в металле, а на ворота и калитку прикрепляют проушины;
• в них и вставляется трубочка с загнутым концом, пластина по размерам чуть меньше проушин или даже деревянная планка подходящего размера с закрученным на конце болтом.

Схема запора для калитки

На заводах изготавливают черные или серебристые задвижки из металла, которые принято перед выпуском оцинковывать для лучшей сохранности. Их делают и с засовами, и с барашком. А есть уже даже радиоуправляемые, магнитные и электромагнитные.

Для садового домика и деревянной калитки чаще всего используют навесной замок на двух кольцах. Как правило, ничего ценного там не хранят, поэтому покупать дорогой механизм нет смысла

Можно остановить свое внимание на врезной задвижке, тем более что цена у нее приемлемая

Врезные задвижки

Это хитрый тип запорного механизма, который устанавливают в калитку из любого материала. В продаже есть блестящие и матовые модели. Подобрать их можно под любой дизайн, если на калитке нет накладных частей декоративного назначения.

Врезной вариант

Их вставляют в выдолбленные гнезда

Видео по теме «Простой фиксатор для ворот. clamp for gate»

Сегодня вариантов засовов и запоров очень много. Все они отличаются не только по внешнему виду, но и по месту расположения, по типу запирания, направлению движения основного элемента. Среди основных видов стоит отметить такие:

• горизонтальные, подразделяемые на центральные, нижние либо верхние. Они применяются чаще всего для гаражных ворот;
• вертикальные, имеющие такое же расположение;
• дополнительные, которые ставят на калитку, двери хозяйственных построек.

Все конструкции могут располагаться на раме створок, на полотне двери. Направление язычка может быть ориентировано параллельно либо перпендикулярно.

По вариантам механизма наиболее приемлемы:

Какие бывают типы засовов

Некоторые типы засовов можно приобрести в хозяйственных магазинах. Но большинство хозяев предпочитают изготавливать засов для распашных ворот своими руками. В качестве материала может использоваться дерево (бруски) или металл — полосы, швеллеры, прутки.

Деревянные засовы чаще всего устанавливают на деревянные же въездные ворота, а металлические подходят для любых типов ворот — деревянных, металлических, изготовленных из профиля, комбинированных. Методы изготовления также могут быть различными. Очень красивы и надежны кованные засовы. Однако для их изготовления необходимо иметь особые навыки работы с металлом и домашнюю кузницу, что сегодня редкость. Поэтому при изготовлении засовов для ворот в домашних условиях применяются обычные инструменты — дрели, болгарки, сварочный аппарат.

• Поворотные. Это засовы типов Вертушка» или «Шлагбаум». Они просты в изготовлении, надежны и отлично держат створки ворот. Часто изготовляются из деревянного бруса. Недостатком являются их зрительная «тяжеловесность» и «старомодность». Хотя в некоторых типах дизайна именно она может стать главным достоинством.
• Задвижные горизонтальные. Это могут быть как простые полосовые засовы, так и «шпингалетные». Они крепятся к одной из створок и фиксируют либо одну створку с другой, либо створку к раме. Обычно хотя бы одна из створок при этом закрепляется еще и вертикальными засовом, либо фиксатором.
• Задвижные вертикальные. Фиксируют каждую створку в отдельности и могут удерживать ее как в закрытом, так и в открытом состоянии. Крепятся либо в нижней, либо (реже и лишь при наличии прочной рамы) в верхней части ворот.

Типы замков для калитки

Наиболее часто владельцы частных домов при установке защелки своими руками используют следующие замки:

• врезной засов;
• накладной засов;
• кодовый замок;
• электрозащелка.

К первому типу относится наиболее распространенный вид замков, который, к тому же, проще всего установить своими руками. Щеколда устанавливается в специальный паз, который вырезается при помощи болгарки.

Накладные замки устанавливаются при помощи крепежа, для которого предварительно просверливаются отверстия. Щеколда крепится с обратной стороны калитки. Она удобна своим простым принципом работы и надежностью в эксплуатации. Такие засовы крепят в случае, когда нужно быстро закрыть дверцу. Кодовый замок применяется не так часто, но удобен своим принципом действия из-за отсутствия необходимости применения ключей.

Электрозащелка относится к наиболее надежному и удобному способу запора калитки. Она представляет собой механизм, состоящий из якоря, который установлен в калитку, и специального магнита в коробке.

Устройство отпирается при помощи магнитного ключа. Чтобы это сделать, нужно поднести ключ к специальному считывающему устройству. Хотя электрозащелка привлекает многих своей простой, трудность может заключаться в необходимости открытия замка, если утерян магнитный ключ.

Кроме общепринятых вариантов, можно установить и засовы других конструкций.

Один из вариантов – это самозапирающийся запор. Для его установки приобретается сам замок в готовом виде. Процесс инсталляции очень прост и не потребует от мастера специальных знаний.

Принцип действия такого замка следующий: когда человек берет в руку трос, он приводит в движение стержень, который, в свою очередь, сжимает стальную пружину. После этого калитку можно будет открывать – щеколда откроется. Для закрытия замка нужно всего лишь отпустить веревку, и задвижка автоматически закроется.

Существует еще один способ для установки задвижки своими руками, который очень прост в изготовлении. Чтобы сделать такое приспособление, потребуется всего лишь полчаса свободного времени. Также для этого понадобятся гвозди (2 штуки) и отрезок проволоки с диаметром от 6 до 8 мм. Гвозди следует выбирать с тем расчётом, что их размер зависит от нужной прочности фиксации задвижки.

Крепежная дуга изготавливается из гвоздя, шляпка которого убирается. Сам гвоздь крепится в раму калитки на требуемую глубину. Далее надевается проволока, а свободный конец гвоздя гнется на 180 градусов, после чего забивается до упора. При этом проволочная защелка должна иметь свободу движения.

Конструкция любых ворот предусматривает монтаж засова или иного запорного механизма. Без этого элемента смысл установки входной калитки попросту теряется. Довольно часто запорные механизмы уже идут в комплекте, однако, ничто не мешает изготовить засовы на ворота своими руками. Об этом и не только – в этой статье.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот

Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот

Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы

В крайнем случае, обратитесь за помощью к компетентному инженеру

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Разновидности

Дифференциация запоров для ворот напоминает развернутую медицинскую классификацию, в которой отсутствует четкий способ выбора предпочтений и критериев из-за их огромного количества. Даже люди, которые занимаются розничной продажей запорных механизмов и фиксаторов, затрудняются в способе разграничения по существующим типам.

Самое простое – разделение на горизонтальные, вертикальные и дополнительные виды. Основное различие при этом ориентировано на направление запорного языка или более примитивные приспособления для хозпостроек, калиток, межкомнатных дверей. Это места, где вероятность проникновения чужого человека сводится к минимуму из-за существования основных, более надежных.

Засов с проушинами

Специалист, у которого в распоряжении склад со скобяным и замочным товаром, легко разграничит свой ассортимент на следующие категории:

1. Специфические ангарные механизмы защиты, предназначенные для запирания массивных металлических дверей и ворот громадных габаритов, вес которых не может удержать ни одно стандартное устройство.
2. Контейнерные – массивные и прочные запоры, нередко приобретаемые с целью придать максимальную надежность и предохранить от взлома встроенный гараж или усадьбу. Чаще их применяют для сдвижных, чем для распашных ворот.
3. Простые засовы, задвижки, шпингалеты и крючки, основная функция которых не столько запорная, сколько фиксирующая или сдерживающая.
4. Самые сложные устройства, типа электропривода или электронной автоматики с сигнализацией. Они редко удаются любителям-энтузиастам. Те, кто может себе позволить такую роскошь, покупают замки от Cisa, где даже есть контроль доступа на кнопочной панели, или автоматику от Nice.

Схема засова

Иногда встречается градация по виду, весу и функциональности для определенного материала. Например, модель запора для ворот из профнастила с пружиной, чтобы калитка или дверь самопроизвольно закрывалась. Вертикальные запоры могут разделяться по месту локализации – посередине, снизу или сверху. Также существуют горизонтальные, дифференцируемые по тому же отличительному признаку.

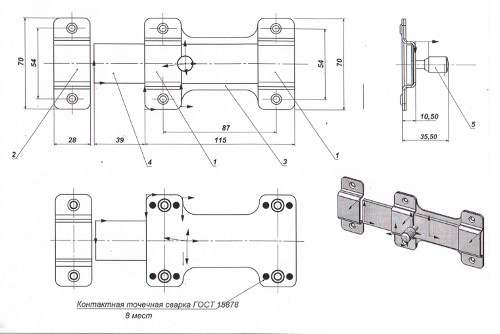

Чертеж горизонтального запора

Тип конструкции

Каждому владельцу земельного участка, гаража, контейнера или склада следует внимательно изучить типы запирающих конструкций. При этом необходимо учитывать не только надежность, но и способность уверенно противостоять взлому или грубой физической силе. Также можно приобрести ворота сразу в комплекте с запорным механизмом.

Запоры-фиксаторы

Такие запоры трудно назвать засовами. Они предназначены для плотного запирания ворот и применяются в основном в гаражах. Там имеется возможность поставить два засова, вверху и внизу, что редко бывает на воротах забора.

Запор фиксатор

Самая распространенная конструкция добывается в запчастях для грузовичков и «Газелей». Запор для дверей фургона, для бортов – уже готовый вариант. Осталось только приложить его к своим воротам.

Принцип действия прост, его даже можно повторить самостоятельно. Неподвижная часть прихватывается петлей и притягивает створку. Из крайнего положения сама она выскочить не может. Для надежности достаточно повесить небольшой замок.

Разновидности запоров для ворот

Придумать абсолютно новый засов на ворота сложно, да и зачем? Их и так достаточно:

1. «Вертушки». Так называют запоры с осью вращения посередине. При повороте «крылья» вертушки запирают обе створки. Простой временный запор, используется, когда вы уезжаете ненадолго.
2. «Шлагбаумы». Разновидность вертушек, когда ось вращения расположена на краю засова для ворот.
3. «Шпингалеты». Засовы на ворота этого типа наиболее распространены. Их можно купить готовые (красивые и не очень крепкие) или изготовить своими руками (мощные, но непрезентабельные). Засов для ворот этого типа используют не только для запирания, но и для фиксации створок в нужном положении. При необходимости конструкции этих трех типов можно дополнить «ушками» и навесить замок.
4. Запоры с фиксацией. Такой тип используется для запирания дверей у фургонов, бортов у грузовиков.
5. Запорные механизмы типа сейфа. При повороте рукоятки створки притягиваются и фиксируются сразу в двух местах, сверху и снизу.

Отметим, что все засовы на ворота не предназначены для посторонних глаз, поэтому требования внешнего вида на них не распространяются.

Рекомендации при использовании

Чтобы максимально защитить гараж от несанкционированного взлома необходимо придерживаться таких рекомендаций:

• стараться избегать установки запора или навесного типа замка с наружной стороны, поскольку такое крепление достаточно просто вырывается с помощью обычного лома либо спиливается;
• для повышения безопасности имущества в гараже можно зафиксировать одну створку гаражных дверей в полу или потолке с помощью вертикального задвижного замка;
• запираемые снаружи внутренние засовы создадут дополнительные «препятствия» для проникновения в гараж;
• самыми надежными замками считаются самодельные, в которых предусмотрены секретные механизмы открытия.

Накидная система

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Вертушка

Самым простым в создании замков станет проверенная годами «вертушка». Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

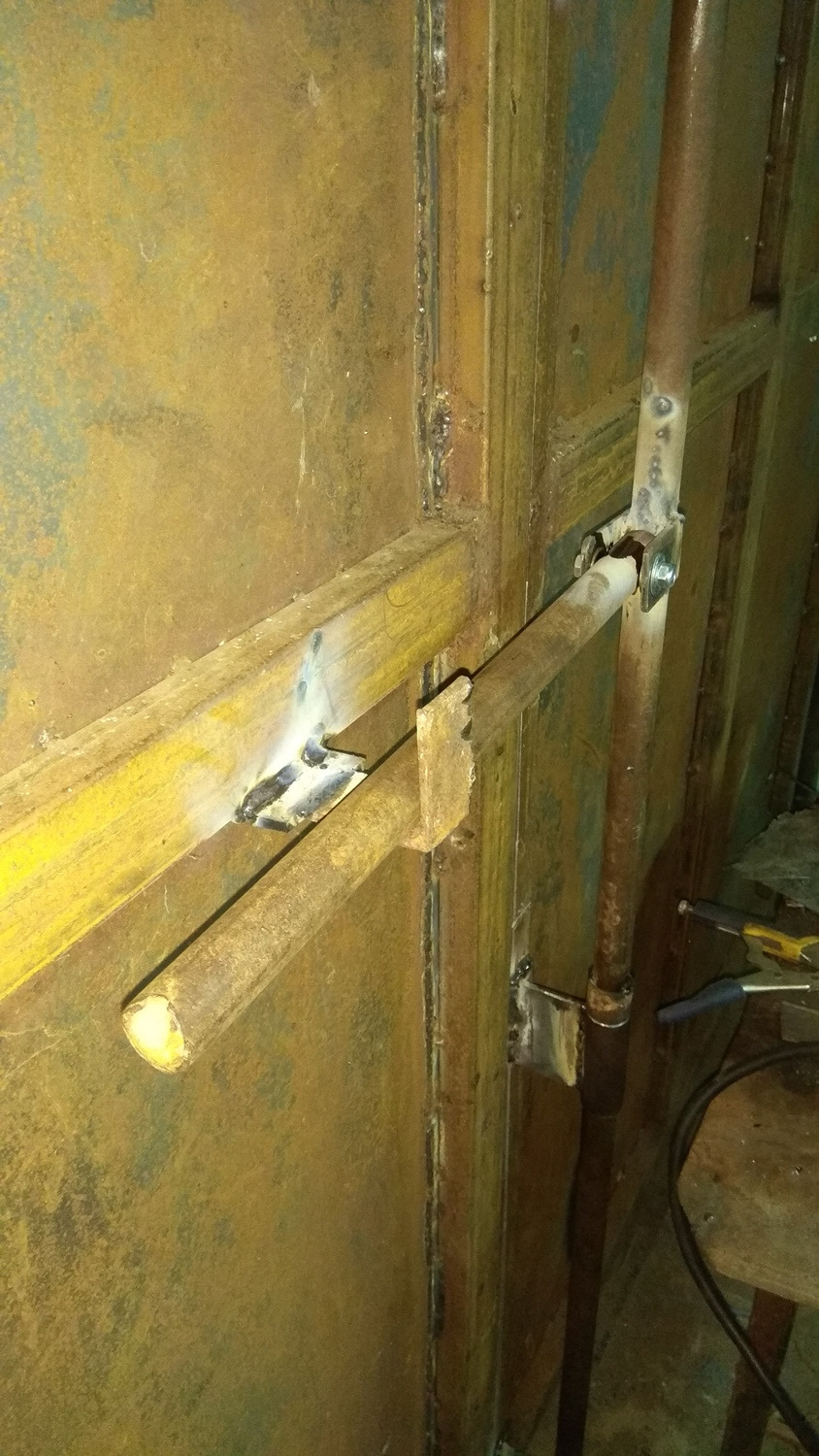

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
2. Монтируем на створках отрезки трубы, кольца или петли.
3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

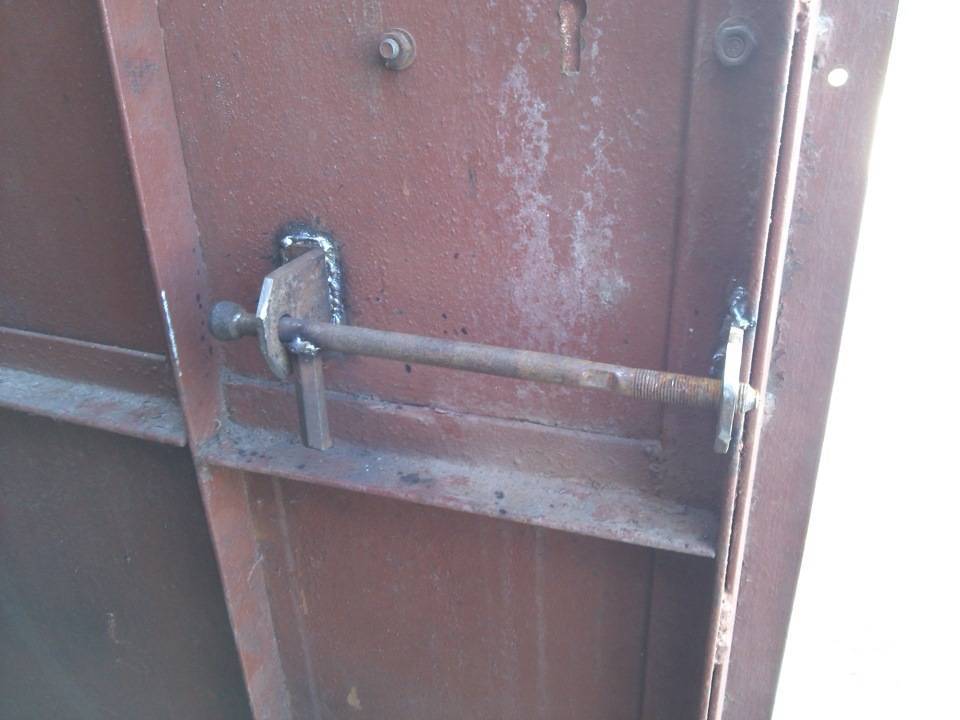

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для «железного коня».

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Кроме классических врезных замков, гаражные ворота распашного типа обязательно оснащаются гаражным запором, самым старым и самым надежным устройством для блокировки створок. Основная функция запоров и задвижек для гаражных ворот — зафиксировать их в закрытом положении и не дать открыться даже под большой нагрузкой. При этом разблокировать стопоры и запоры можно только с внутренней стороны ворот.
