Подготовка материалов для контура
Для штырей не рекомендуют брать арматуру, особенно ребристую. Такие элементы быстро окисляются, при этом распределение тока утечки происходит неравномерно.
Для устройства готовят материалы:
- три заземляющих стержня для вертикального расположения, лучше подойдет уголок;
- три металлические полосы для горизонтальных перемычек;
- металлическая полоса по длине расстояния между точкой соединения с контуром и распределительным шкафом (площадь поперечного сечения — не меньше 16 мм?).
Для фиксации заземляющей жилы к щитку применяют болты. Для деления проводки на фазу и нуль нужен электрический кабель, сечение которого определяют расчетом. Провод требуется и для устройства внутреннего заземляющего контура.
Схемы заземления: какую выбрать
Заземляющая система загородного коттеджа зависит от варианта сетевой подводки к ней. Часто используют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия либо двухжильный кабель. При 380В применяется четырехпроводная линия либо четырехжильный кабель.
TN-C-S
В этом случае PEN-ввод делят на параллельные проводники.
PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:
- нейтраль – N;
- земля – РЕ;
- распределитель на 4 соединения.
Шину N размещают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Друг с другом проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм? с шиной N.
ТТ
В этом случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разделены в сети. Только проводник РЕ соединяют с заземлителем.
Устройство контура заземления
Требования к заземлению и занулению определяются в ПУЭ Глава 1.7 . Также перед организацией защитного контура рекомендуем изучить ГОСТ Р 50571.5.54-2013 .
Контур заземляющего устройства представляет из себя электроды, вкопанные в землю и соединенные между собой электродом – стержнем из металла или металлической полосой. Обычно заземляющий контур делают в форме треугольника или квадрата. На фото показано, как устанавливать заземлители в траншею.
При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5-0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1-0,2 м. Расстояние между электродами 2,5-3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6-0,7 м от уровня планировочной отметки земли.
Контур заземления соединяется в двух местах с помощью заземляющих проводников с внутренней заземляющей сетью дома. Она может быть выполнена так, как показано на этом фото:
На фото видно, что заземляющая полоса жестко прикреплена к стене. Заземляющие полосы можно прикрепить дюбелями или строительно-монтажным пистолетом непосредственно к стене или с использованием промежуточных деталей. Пистолетом пристреливаются полосы из листовой или полосовой стали толщиной до 6 мм. Основанием должен быть бетон или кирпич.
Далее мы предоставим к Вашему вниманию описание, как пошагово устроить заземление в своем доме.
Как сделать заземление своими руками
Прежде чем самостоятельно обустроить заземление своего загородного дома, рекомендуется изучить пошаговую инструкцию, как правильно сделать и установить конструкцию.
Выбор места установки контуров
В первую очередь на участке подбирают безопасное для жителей коттеджа место размещения контура заземления. При пробое электрической проводки срабатывает защита, и весь ток уходит на закопанные в землю электроды. В этот момент здесь находиться очень опасно.
Поэтому участок закладки системы подбирают там, где никто не ходит. Лучше сделать отвод за зданием возле забора, но расстояние от заземлителя до фундамента дома не должно превышать 1 м. Опасную зону дополнительно рекомендуется загородить небольшим деревянным заборчиком.
Начальные земляные работы
На выбранном участке размечают треугольник с равными сторонами по 3 м и снимают грунт на глубину 0,5 м. Ширина равна размеру штыковой лопаты. Это делается для облегчения сваривания металлической полоски со штырями.
От треугольника выкапывают траншею аналогичного заглубления до фундаментного основания жилого здания. В нее закладывают вывод для тока, который соединяет электрощит с заземляющим контуром.
Установка заземлителей

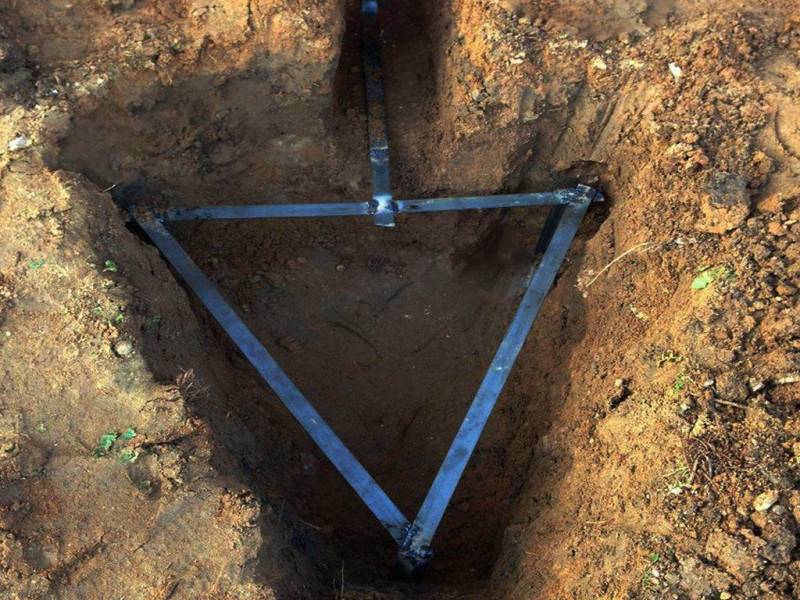

В готовую траншею закладывают заземляющую конструкцию. Для этого концы штырей предварительно затачивают болгаркой, затем забивают их в грунт на глубину 3 м по концам треугольника. Их верхние окончания должны располагаться на плоскости ямы.
Сварка
К выступающим концам забитых в землю электродов приваривают полоски из металла толщиной 4 мм и шириной 40 мм. В результате получается стальной треугольник, к которому приваривают длинную стальную полосу, пролегающую до фундамента жилого дома. Здесь осуществляют подключение заземляющей конструкции к проводникам, выходящим на щиток. Для этого к концу полоски на расстоянии 0,3-1 м от поверхности земли приваривают болт М8 (М10).
Обратная засыпка
После завершения сварочных работ траншею засыпают грунтом и тщательно утрамбовывают. Но предварительно на дно ямы заливают соляной раствор. Для его приготовления используют ведро воды и 2-3 пачки соли.
Проверка сопротивления
При самостоятельном обустройстве заземления многие владельцы загородных коттеджей интересуются, нужно ли покупать для проверки сопротивления системы специальный прибор. Такое устройство заводского изготовления стоит дорого. Если в дальнейшем его использование не планируется, рекомендуется сделать похожее приспособление своими руками с помощью обычной лампочки на 100 Вт и проводов.
Чтобы проверить, работает система или нет, самодельное устройство одним контактом подключают к фазе, другим – к контуру заземления. Если лампа горит ярко, значит, все монтажные работы сделаны правильно. Тусклый свет говорит о том, что между элементами конструкции слабый контакт.
Если лампочка не загорелась, значит, при сборке были допущены ошибки либо неправильно разработана схема.
Монтажные работы
Зная, как правильно сделать заземление на даче и в частном доме, и сделав все требуемые для работы подсчеты, можно приступать к выполнению конструирования контура. Рабочий процесс начинается с выбора и подготовки участка.
Как выбрать место заземления
Только в том случае заземление будет функционировать, если выбрать правильное место для его конструирования. По выбору места, есть множество рекомендаций.
Основные рекомендации выбора участка:
Не рекомендуется размещать контур, в местах где часто находятся животные и люди. Если пробивается изоляция на кабеле напряжение уходит в землю и если на этом участке будет находиться в этот момент человек или животное, то вероятность получить электрический разряд велика. Рекомендуется установленный проводник оградить для собственной безопасности и безопасности домочадцев.
Многие мастера настоятельно рекомендуют заземлитель конструировать с северной стороны домостроения. Именно с северной стороны больше влаги на участке.
Если на участке почва влажная, то есть вероятность, что металлический контур заземления поддастся коррозии, в этом случае изготовлять его лучше из стали большого сечения. При изготовлении рекомендуется изделие покрыть специальным антикоррозийным составом. Если состав не проводит напряжение, эффективность конструкции снизится.
Не рекомендуется размещать контур в близости, от коммуникаций, особенно если это теплокоммуникации. Ведь в этом месте грунт постоянно сухой и негативно влияет на уровень сопротивления проводника.
Запрещается устанавливать контур заземления возле газопроводов
Особенно это касается труб, которые проложены в земле.
Во время конструирования, важно не забыть, что контур должен располагаться ниже уровня промерзания грунта. Идеально если он находится на полметра ниже промерзания.
Соблюдая правила и придерживаясь таких рекомендаций, даже новичок сможет правильно подобрать место для расположения контура заземления. И при этом заземлитель будет эффективно выполнять свою функцию защиты.
Монтаж конструкции
Разобравшись с местом и изучив материал, как правильно сделать заземление на даче и в частном доме, приступаем к следующему этапу изготовления. Он заключается в земельных работах. Желательно все делать аккуратно, так как во время выбора места вы могли не рассчитать и выбрать участок с проходящими коммуникациями.
Например:
- водопроводная труба;
- телефонный кабель;
- кабель электропередач.
Желательно, чтобы заземление от таких коммуникаций было на расстоянии. Для организации контура, необходимо иметь лопату лом и бур. Траншея выкапывается лопатой, а заканчивается ямой. Если сварочные работы не удобно проводить, качество швов естественно будет плохим, а от этого зависит уровень безопасности заземления.
Что касается болтового соединения, то оно допустимо, только в местах выводов стальной полосы. Но при этом рекомендуется использовать клеммы с зажимными наконечниками, которые обеспечат надежное соединение. При изготовлении конструкции сварочный шов должен быть сплошным и не менее 10 см длины.
Как сделать заземление правильно в квартире
Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.
Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.
Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.
В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.
В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

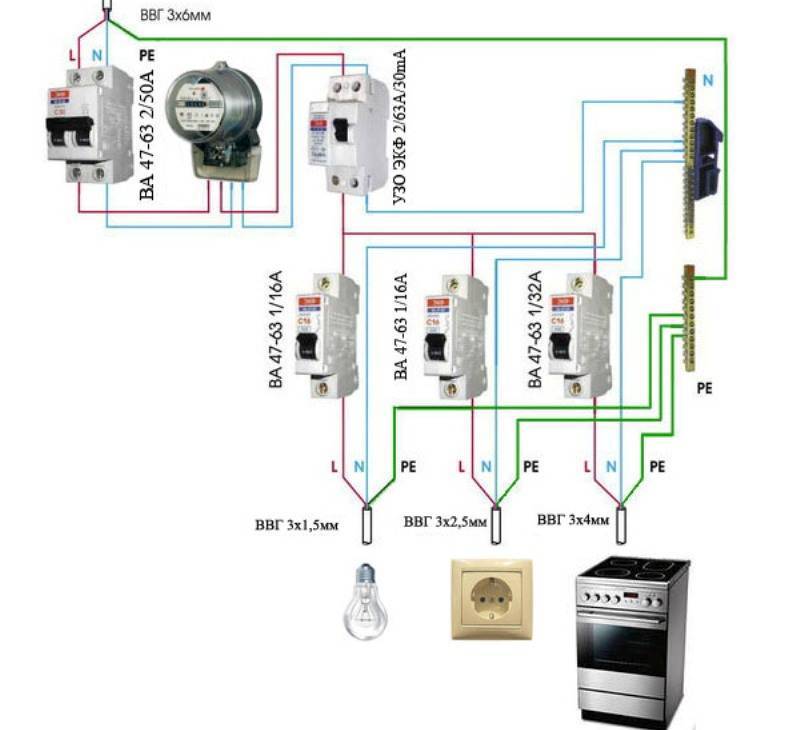

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.
Заземление в ванной
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм?.
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм?.
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Контур заземления в частном доме своими руками

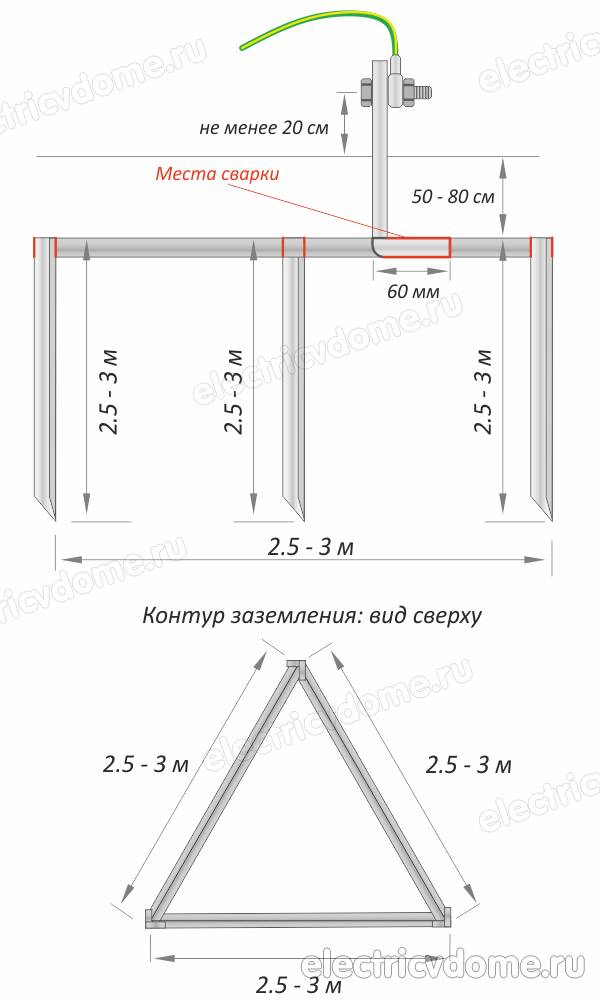

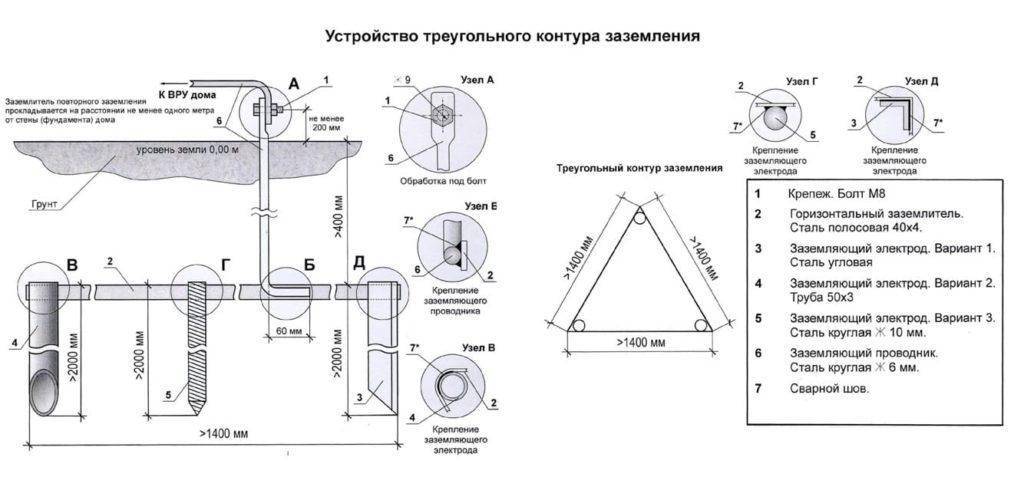

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.
От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.
В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см
Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см
К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).
После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.
На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.
Контур заземления ПУЭ нормы
В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.
Монтаж заземления
- Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
- Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
- Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
- Далее берём металлическую полосу 40x5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
- Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).
Тестовые работы на работоспособность
После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.
Почему нельзя делать отдельные заземления
Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.
Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

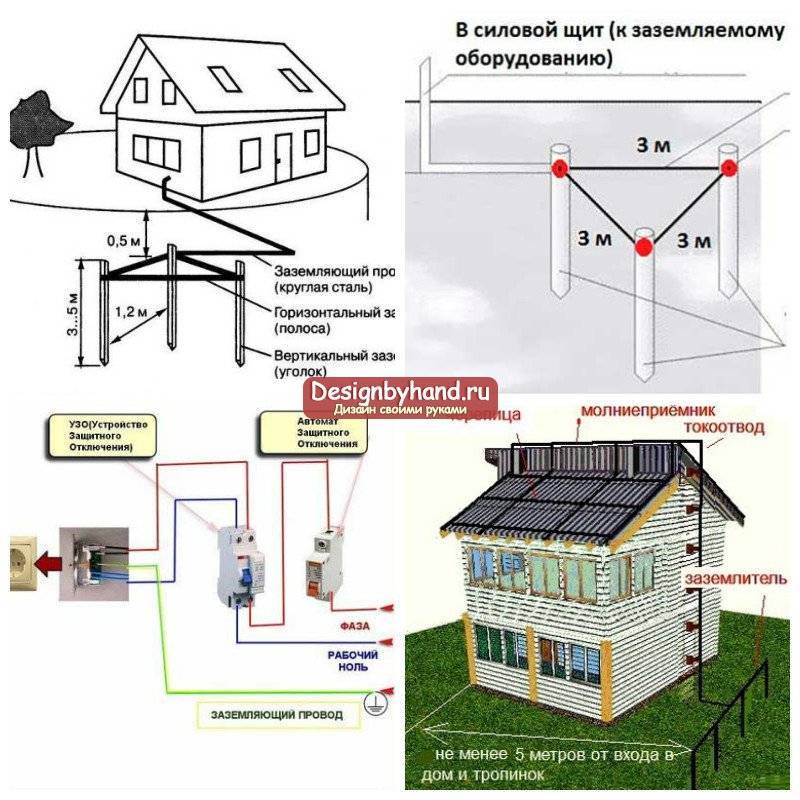

Какие схемы контуров заземления для частного дома можно изготовить своими руками: ищем решение
На нынешний день свою практичность доказали две конструкции заземлителей:

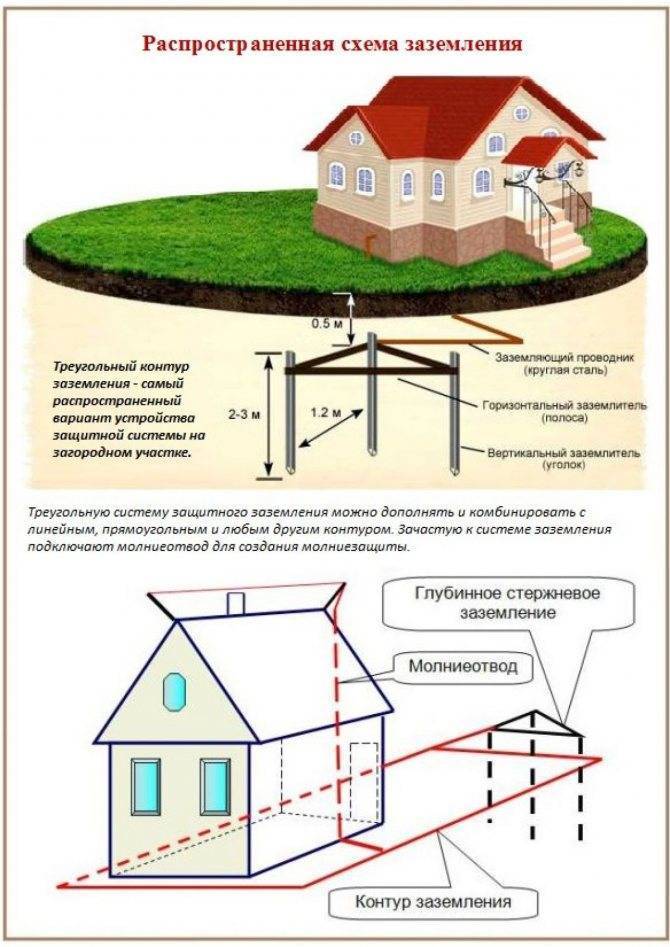

- Замкнутого типа – система собрана в виде треугольника из металлических элементов. Основное преимущество заключается в надежности, поврежденная перемычка между электродами не влияет на работоспособность системы – она будет функционировать с другой стороны.
- Линейного типа – штыри устанавливаются в одну линию и соединяются последовательно металлической полосой. Недостаток в том, что повреждение перемычки влечет выход из строя всей системы.
Домовладельцам, интересующимся, как правильно сделать эффективное заземление в частном доме, специалисты рекомендуют делать систему по схеме «треугольник». Так как по сути, объем монтажных работ не отличается от линейного типа, но эффективность замкнутой системы делает ее предпочтительнее. Кроме этого, возможен и собственный вариант в виде квадрата или овала.
Схемы заземления для частного дома

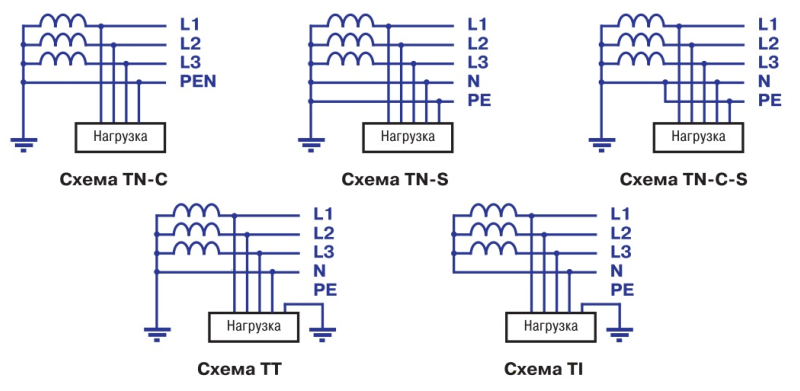

Существует несколько схем зануления в индивидуальном коттедже: TN-C, TN-C-S и TN-S. Первая буква в аббревиатуре обозначает способ подключения «земли» к источнику питания, вторая расшифровывает характеристики потребителя.
Схема TN-C
Эта удобная разновидность отличается тем, что проводник одновременно выполняет функции защиты и рабочего устройства. Данный вариант часто используют в старых домах из-за простоты реализации и экономичности. Однако из-за отсутствия отдельного контура защиты во время аварии есть вероятность возникновения замыкания. В современных коттеджах этот вариант не применяют, потому что он не соответствует нормативным требованиям.
Схема TN-S
В данной схеме применяют разделенные проводники. В аварийной ситуации на корпус бытовой техники не выходит напряжение. Этот вариант считается самым безопасным, потому что защищает от поражения электрическим током. Однако для реализации такой схемы нужно приложить много усилий и потратить дополнительные средства.
Схема TN-C-S
Это комбинированный вариант, в котором два проводника, идущие от источника питания, объединены в один. В этом случае на входе в дом устанавливают дополнительный защитный проводник типа РЕ. Эту схему советуют использовать в качестве основной модели в постройках любого назначения, в том числе и в частных домах. Ее преимущества в надежности и простоте сборки. Благодаря использованию дополнительного проводника вероятность возникновения пожара при коротком замыкании минимальная.
2 схемы изготовления контура заземления в частном доме
Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.
Типовой контур для обычных грунтов из подручных средств
Для сборки заземлительного устройства потребуется:
- Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
- Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.
Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.
Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.
Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.
Подключить заземляющий проводник болтовому соединению.
ПУЭ определяет нормативы на использование защитного проводника из:
- стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
- алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
- меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.
Промышленные модульные заземлители быстрого монтажа
Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.
Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.
Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.
Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.
На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.
Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.
Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.
Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.
Заключительный совет
Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.
Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.
Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.
На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.
Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.
Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.
Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.
Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».
Характерные ошибки при проведении работ по заземлению
- Единственный заземлитель. Сопротивление грунта напрямую зависит от напряжения и площади соприкосновения с заземлителем. Поверхность одного заземлителя недостаточна для надежной защиты. Между 2-3 заземлителями, расположенными на расстоянии не более двух метров, формируется эффективная контактная площадь.
- Нельзя разносить заземлители слишком далеко, чтобы не разрывать эффективную поверхность.
- Запрещено проводить заземление с использованием трубопроводов любого вида.
- Не выводите заземляющие проводники наружу и не подключайте их к шине на неподготовленных площадках. Под воздействием влажности начнется коррозия металла и проводник отгорит.
- Нельзя проводить последовательное заземление электроустановок и подключать несколько проводников на одну площадку.
- Не экономьте, используя проводники с невысокой проводимостью и отказываясь от контура. Защита в этих случаях будет неэффективной.
- Не пытайтесь отнести контур подальше от дома. Контур не опасен для человека, поэтому при его расположении учитывайте эстетику участка и выбирайте место с самой высокой влажностью.
- Подключая контур заземления к молниезащите, вы создаете ситуацию, при которой может перегореть проводник, соединяющий пластины. В этом случае цепь разомкнется, и во время грозы перегорят электроприборы или щитовая.
Монтаж заземления в частном доме своими руками
Приступаем непосредственно к процессу установки заземлительного контура на участке.
Чтобы сделать контур заземления своими руками вам понадобятся:
- УШМ для резки и зачистки швов.
- Гаечные ключи М12 и М14.
- Штыковая лопата для рытья траншеи до места установки контура.
- Кувалда для заглубления токоподводящих штырей.
- Сварочный аппарат для сборки конструкции.
Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.
Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.
Список необходимых материалов:
- Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
- Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
- Болты М12 или М14 с шайбами и гайками — 2 шт.
- Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.
Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.
Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.
Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.
Приступаем непосредственно к земляным работам.
Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.
После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.
Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.
Традиционные способы строительства заземляющих устройств
Для того чтобы выполнить строительство устройств для заземления стандартным способом, нужно использовать вертикальные электроды. От использования горизонтальных электродов придется отказаться.
Подобное обусловлено тем, что установить их на нужную глубину довольно сложно. А если уровень заглубления будет недостаточным, то уровень их сопротивления значительно увеличится. Это совершенно недопустимо.
В роли заземляющих устройств можно использовать также и уголки и стержни. Длина данных материалов должна быть равно одному метру. Допустимо, чтобы прокатная продукция была и более короткой.
Аппетитные и нежные девочки, проверенные феи Новороссийска, обожающие секс и все что с ним связано, на yesnovoros.ru с удовольствием насладят в уютной постели одинокого интеллигентного самца. Незабываемая ночь с проституткой, это словно стать обладателем настоящего бриллианта. Стильные проверенные феи Новороссийска, сочные и сладкие, они такие активные и стройные, что любой захочет их. Не упусти свой шанс.
