Автоматические гаражные ворота

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

Открыть ворота будет не так просто, потребуются усилия.
Если трос порвется, противовес упадёт на пол.
Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

https://youtube.com/watch?v=dWrA7YjjETU

https://youtube.com/watch?v=JjQMFMlJtw0

https://youtube.com/watch?v=D7cMJ2vDlyE

https://youtube.com/watch?v=RO8RB-WGPpU

https://youtube.com/watch?v=cTQmIY5T1W0

Преимущества данного устройства

На столбах подобного вида оград используют специальные створки, которые отвечают за процесс открытия ворот. Каждая из них это в своем роде рама, для изготовления которой используется труба квадратной формы, предварительно проходящая процесс сварки. При оформлении облицовки используют чаще профнастил с покрытием из полимера, цвет которого вы можете подбирать на собственный вкус.

Среди преимуществ распашных ворот также стоит отметить:

Отличный вариант при бюджетном виде строительства, так как стоимость такого устройства приемлема для всех, а для тех, кто делает врата собственноручно, экономия заключается еще и в процессе самого монтирования.
Большой выбор материалов, применяемых для изготовления распашных ворот, к примеру, дерево либо металл.
Отсутствует противовес, который встречается в откатных видах ворот.
Створки гораздо меньше по размеру и, естественно, по весу, что облегчает процесс их установки.

Если же оценить все достоинства данного устройства, то следует также отметить тот факт, что данная модель предоставляет возможность встраивать калитку, которую легко подключить к общему домофону, установив в ней замок электромеханического типа. С автоматическими распашными воротами вам достаточно всего одного нажатия кнопки, которое влечет за собой бесшумное их открытие, почти без вашего участия. Выбирайте только качественные детали для механизма, просматривайте тщательно чертежи, и тогда вы с легкостью сможете сделать такие ворота самостоятельно.

Преимущества и недостатки подъемной конструкции

Подъемные ворота экономят пространство и защищают от несанкционированного проникновения

Оптимально подобранная конструкция эффективно защищает помещение гаража от посторонних взглядов, атмосферных осадков, ветра. Экономит пространство в помещении за счет того, что створка поднимается и перемещается на потолок. Рентабельность обеспечена простым строением, малым числом деталей.

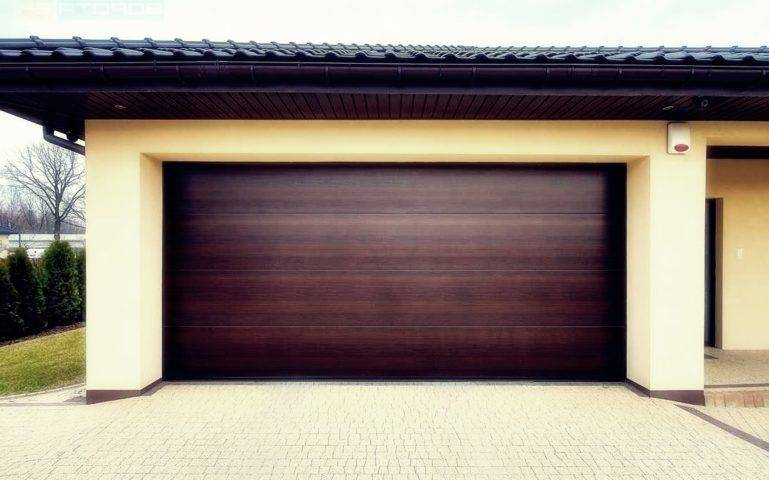

Преимущества секционных ворот:

прочность к ударам и надежное предохранение от взлома, герметичность;
материал полотна подбирают так, чтобы он не разрушался от погодных условий и других неблагоприятных воздействий;
ворота могут ставиться на маленьких площадях;
предусмотрены различные варианты зашивки;
есть возможность утепления пенопластовыми и пенополистирольными панелями.

Механизм безопасен в работе. Предусмотрено механическое и автоматическое управление. Ручное поднятие возможно, если установлены компенсационные пружины.

Для монтажа пригодны только проемы с прямыми углами. Высота пролета уменьшается на 20 см при открытой створке.

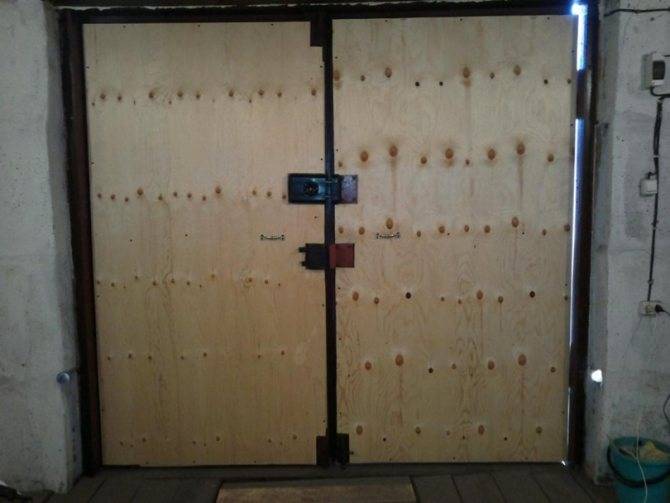

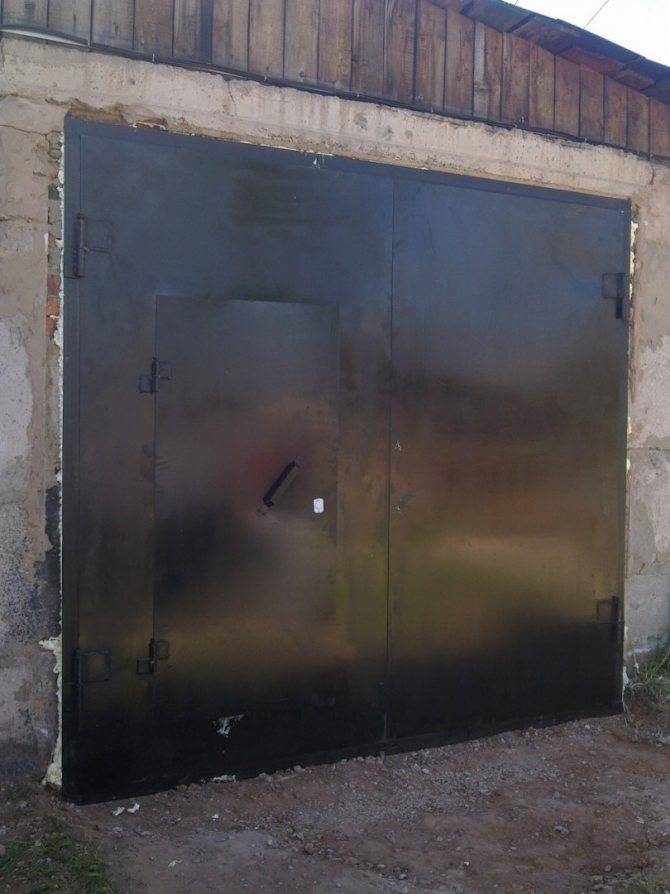

Ворота распашные

Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.

Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:

Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.

О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.

Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.

Обратите внимание!

Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)
Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)
Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)

При желании вы можете соорудить конструкцию таким образом, чтобы ворота открывались и наружу и внутрь гаража.

Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.

Советы по изготовлению гаражных ворот своими руками

Для тех, кто надумал самостоятельно сделать и установить ворота к гаражу, дадим такие советы:

Заниматься монтажом рамы в процессе начала возведения стен гаражного строения.
Тщательно проверять наличие прямых углов в конструкции, а также правильности геометрии элементов конструкции.
Если в произведённой конструкции уголок «уводит», то раму можно выправить при помощи приваренного к ней рычага.
Внешняя сторона рамы должна быть идеальна отшлифованной, что даст возможность створке плотно прилегать к её поверхности. Для этой же цели делают небольшой зазор между каркасом со створками и воротной рамой. Он не должен «гулять» в ней, слишком свободное размещение также нежелательно.
Усилитель жёсткости конструкции или распорки нужно приварить по середине каркаса. Это поможет избежать деформации при ударе.

Этап третий – покраска и утепление

После того, как будут приварены усиленные петли, всю конструкцию можно окрасить в выбранный цвет. Идеальным вариантом станет акриловая краска по металлу – она водорастворимая, не токсичная и негорючая. Выдерживает резкие перепады температуры и защищает металлическую поверхность от коррозии и растрескивания.

Чертеж гаражных ворот своими руками

Утеплять гаражные ворота выгоднее пенопластом. Материал размещается непосредственно в каркасе створок и обшивается гипсокартоном или другим облицовочным материалом. Утеплители из минеральной ваты не подойдут из-за особенностей эксплуатации. Постоянный контакт с металлом и температурные колебания, приведут к тому, что ватный утеплитель очень быстро утратит теплоизоляционные свойства.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Как сэкономить и дешевле установить автоматические ворота для гаража

Выбрать качественного производителя. По отзывам потребителей и заявленным гарантийным обязательствам лидером на рынке является H?rmann. Его продукция изготавливается на заводах в Германии и отличается качественными показателями. 10-летнюю гарантию немецкий производитель дает на полотно и работу автоматики. Установив Hormann, вы на долгие годы забудете о необходимости вкладывать силы и время в ворота, они только будут радовать своей педантичной и безотказной работой.
Подготовить проем гаража под стандартные размеры. Приводим список стандартных размеров проема гаража, ворота для которых можно купить по сниженной цене: 2500 х 2125 мм, 2500 х 2250 мм, 2500 х 2500 мм, 2750 х 2125 мм, 2750 х 2250 мм, 2750 х 2500 мм, 3000 х 2125 мм, 3000 х 2250 мм, 3000 х 2500 мм, 3000 х 3000 мм, 4000 х 2500 мм, 5000 х 2125 мм, 5000 х 2250 мм, 5000 х 2500 мм. Нестандартный проем можно доработать под нужный размер. Для этого необходимо вызвать специалиста. Воротные системы нестандартных размеров обойдутся в 2 раза дороже.
Подготовить технические условия для монтажа. Чтобы сэкономить на монтаже ворот, необходимо сделать проем так, чтобы не приходилось дорабатывать его. Существуют стандартные требования для монтажа автоматических ворот:
- 90 мм в зоне бокового упора с обеих сторон от входной группы;
- 210 мм минимальный размер притолоки для автоматических ворот. Специалисты рекомендуют заложить 250 мм для качественного и беспроблемного монтажа.

Соблюдая все эти рекомендации, вы сможете установить качественные и долговечные ворота по доступной цене, не тратя лишние деньги на монтажные работы.

Въездные автоматические ворота

Въездные автоматические ворота могут быть откатными или распашными.

Откатные ворота – это конструкция, требующая тщательной подготовки к монтажу. Если все подготовительные работы будут сделаны на совесть, то монтаж сдвижных ворот будет стоить недорого, а сами работы займут минимум времени. Итак, подготовку можно поручить тем же строителям, которые устанавливали забор или сделать самостоятельно. Внимательно изучите инструкцию, тогда подготовка пройдет просто.

Материалы:

раствор бетона — 2 куб. м;
арматура — 4 шт.;
профтруба 80х40х2 мм — 1 шт.;
швеллер — 2 м.

Работы:

Профтрубу укрепляем на столбах въездной группы.
Готовим углубление размером 0,6х1,8 м, глубиной 1,8 мм.
Конструкцию из арматуры и швеллера размещаем в яме по уровню.
Заливаем бетон.
Через неделю приглашаем монтажников для установки ворот.

Сдвижные автоматические ворота могут быть 2 видов:

Из сварных конструкций	Из алюминиевого профиля заводского производства
Сделанные своими руками или наемными бригадами. Железные трубы сваривают между собой.	Алюминиевая конструкция: поставляется в разобранном виде и на объекте собирается как конструктор
Варианты заполнения: профлист, деревянные элементы, сэндвич-панели, кованые изделия.	Варианты заполнения: профлист, деревянные элементы, сэндвич-панели, алюминиевый профиль, роллетное полотно.
Стоимость: 20 000-30 000 руб.	Стоимость: от 50 000 руб.
Быстро теряют внешний презентабельный вид, сходит краска, конструкция ржавеет. Необходимо подкрашивать, требует постоянного обслуживания.	Не подвержена ржавчине и не потеряет первоначальный вид долгие годы, будет служить без подкраски, без обслуживания, без дополнительных вложений.

Распашные ворота уже не считаются самым популярным вариантом для ограждения въездной группы, так как ограничивают въезд во время снегопада, а также могут случайно открыться во время проезда автомобиля и ударить его.

От необходимости чистить снег Вас ничего не избавит, а все другие недостатки распашных ворот решает установка привода. Причем ставить автоматику необходимо сразу на обе створки.

При выборе полотна обратите внимание на:

способность выдерживать ветровую нагрузку;
рассчитать нагрузку на забор от конструкции;
предусмотреть средства защиты от неожиданного открывания створки во время заезда автомобиля.

При выборе привода:

теххарактеристики: макс. вес полотна и ширина полотна;
сторона открытия;
дистанционное управление;
уровень защиты сигнала;
срок гарантии автоматических элементов;
техвозможности нестандартной установки.

При установке любого типа автоматических воротных системах есть свои нюансы, соблюдение которых поможет закрыть вопрос о воротах выгодно, качественно и на долгие годы. Следует соблюдать рекомендации и выбирать качественного производителя.

Подготовительные работы

Предварительная подготовка, предшествующая монтажным работам, включает в себя несколько этапов:

подготовка опорных столбов;
заливка фундамента;
подведение электрической проводки для автоматики.

Опорные столбы — это своеобразный каркас всей конструкции, к которому крепятся ворота. Опорный столб может быть бетонным или кирпичным, распространены виды швеллера или толстого деревянного бруса. Столб в обязательном порядке бетонируется на глубину промерзания грунта.

Следующий шаг — заливка фундамента. От качества цемента и последовательности производимых работ во многом зависит конечный результат и надежность системы в целом, поэтому на строительных материалах экономить не стоит. Фундамент делают не на всю длину ворот, а только под местом установки главной их части — опорных роликов. Устройство откатных ворот предполагает, что длина фундамента должна составлять около половины от общей длины полотна. Например, если заезд планируется шириной 4 м, то ширина фундамента будет составлять 2 м.

Проводка для электропривода ворот подводится к опорным столбам в специальной, влагозащищенной гофре. Скрыть проводку можно в фундаменте ворот, но при этом нужно учитывать, что если кабель повредится, то достать его будет нелегко.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
Высота не менее 2 м.
Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4x2,1 или 5,4x2,4 м.
Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Возможно ли самостоятельно автоматизировать ворота

Многие домовладельцы изготавливают ворота сами. Безусловно, сварить раму и обшить ее профлистом – дело нехитрое. Любой мужчина при желании научится пользоваться сварочным аппаратом, дрелью и прочими несложными инструментами.

Иное дело – автоматика. Чтобы соорудить работающую систему, надо обладать познаниями в электротехнике и других областях науки. Не стоит браться за такую работу неопытному человеку. А вот приобрести готовый комплект автоматики и смонтировать его на воротах домашнему мастеру по силам. Главное, выбрать устройство в соответствии с конструкцией ворот и весом их подвижных полотен.

Монтаж секционных ворот своими руками

Установка гаражных ворот – задача непростая. Чаще всего для этой работы приглашают мастеров, которые быстро и качественно производят монтаж. Но и своими руками установить ворота можно. Ниже мы подробно расскажем о том как именно монтируются секционные ворота и что для этого может потребоваться.

Материалы, которые нужны для монтажа конструкции:

sandwich-панели;
направляющие;
торсионный механизм;
дополнительные комплектующие (например, автоматика).

Инструменты, которые понадобятся для установки:

молоток;
набор гаечных ключей;
плоскогубцы;
дрель и набор сверл к ней;
рулетка и строительный уровень;
перфоратор;
защитная одежда (перчатки, очки).

Как подготовить проем?

Перед тем как приступить непосредственно к установке ворот, очень важно подготовить помещение и дверной проем. Для этого необходимо:

Замерять ширину гаражного проема в трех точках (сверху, посередине и снизу). Если результаты отличаются, за основу следует брать большее значение. С помощью строительного уровня оценить горизонтальность пола. Если она не идеальна, стоит подогнать. Допустимая погрешность горизонтальности – 0,1 см. Если более – ворота будут установлены криво и не будут стабильно работать. Притолока (пространство над дверным проемом) и заплечники (пространство по бокам проема) должны находиться в одной плоскости. Обязательно нужно вычислить минимальную глубину ворот и на основе этих измерений проделывать дальнейшие работы. Для обыкновенных секционных ворот минимальная глубина составляет высоту ворот + 50 см. А для приводных ворот – высота + 100 см. Притолоку и заплечники необходимо в обязательном порядке укрепить. Как правило, это делается с помощью металлического каркаса

Это нужно для обеспечения конструкции достаточной прочности, чтоб она смогла выдержать нагрузку при работе ворот. Обратить внимание следует и на размеры частей конструкции. Для притолоки оптимально 25-50 см, для заплечников – 45 см

Перед тем как начать установку ворот, весь проем нужно отштукатурить.

Как установить ворота?

Процесс монтажа ворот ответственный и требует особой внимательности. Мы выбрали основные правила о которых не следует забывать при установке.

Главное правило монтажа дверей и ворот – соблюдение абсолютной вертикали дверного проема и надежное крепление всех деталей конструкции. В отличие от более простых распашных, секционные ворота не потерпят перекошенности – они просто не будут работать или будут, но некачественно.
Для монтажа нужно использовать именно те размеры болтов, дюбелей и саморезов, которые подходят для вашей конструкции. Уточнить этот вопрос лучше еще при покупке.
Для выравнивания конструкции категорически не рекомендуется использовать монтажную пену или изделия из дерева. Наиболее оптимальный вариант – металлические пластинки разного размера.

Помня эти три простые правила, даже своими руками вы сможете произвести качественную установку ворот без лишних сложностей

Если все-таки сомневаетесь в своих силах, обратите внимание на инструкцию. Для каждой системы ворот предусмотрена вложенная инструкция по установке, которая значительно упростит для вас весь процесс

Наконец, закончив все подготовительные работы и уточнив необходимые детали, мы готовы перейти непосредственно к процессу установки.

На подготовленный проем ворот нужно нанести схему ворот. Ее можно заранее составить самостоятельно, но лучше посмотреть в инструкции – шансы ошибиться меньше. Главное что вам необходимо сделать – отметить места креплений. От того насколько точно вы поставили отметки, будет зависеть правильность сборки конструкции, поэтому будьте внимательны. Далее выставляется и фиксируется вертикаль проема. Можно начинать крепление несущих деталей. Обязательно следуйте инструкции. Полотно ворот собирается начиная с нижней ламели

При сборке следует соблюдать осторожность и внимательность. Панели должны плотно прилегать

Последняя (верхняя) часть полотна должна быть надежно соединена с нащельником. Добиться плотного прилегания можно с помощью регулировки кронштейнов. После установки панелей можно монтировать системы управления, ручки, замки и прочие аксессуары. Производится монтирование уравновешивающих пружин
Обратите внимание на то, чтоб подъемные тросы были хорошо натянуты. Установка автоматических гаражных ворот своими руками предполагает подсоединение к электросети, что и производится на этом этапе. В завершение нужно проверить работу только что собранной системы

Если после окончания сборки что-то не работает или установлено криво, то стоит пересмотреть все инструкции с самого начала и найти момент, где вы допустили ошибку. Только после этого, можно пытаться что-то исправить.

Порядок установки

Установка автоматических ворот

Изготовление и установка рамной конструкции для дверного проема.
Сваривание и монтаж поворотной створки.
Установка кронштейнов для соединения с вертикальными полозьями на стене. Рекомендуется небольшой вынос кронштейна вперед, чтобы избежать трения элементов.
Монтаж потолочных направляющих.
Поворотное полотно вставляется в направляющие и соединяется с системой рычагов и пружин.
Производится регулировка пружин с помощью устройства, входящего в комплект механизма.
Для безопасной фиксации ворот в открытом положении применяется стопор.

Управлять подъемом ворот можно механическим нажатием кнопки или дистанционно. При точной подгонке всех узлов конструкция прослужит много лет.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования - наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1-2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

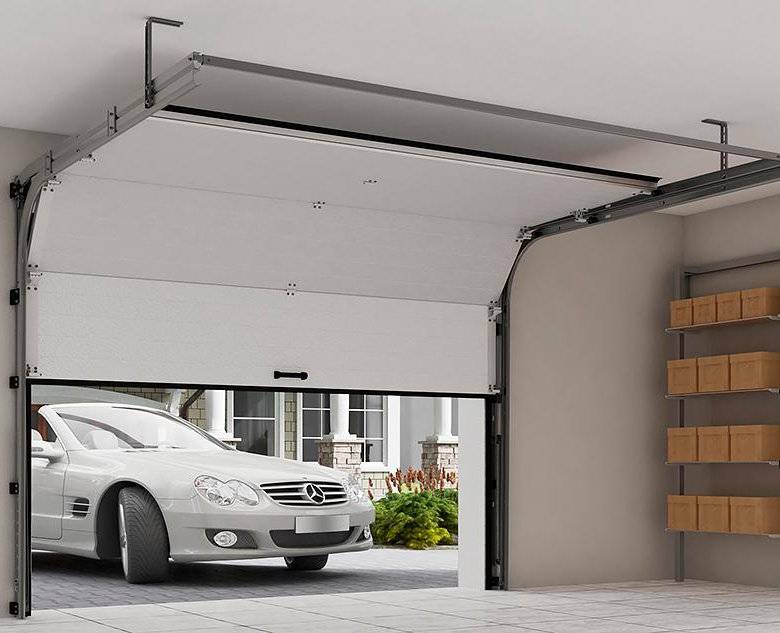

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ
