Особенности расчета ворот
Особенности самостоятельного расчета
Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.
Процесс расчета включает в себя следующие этапы:
- Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
- Расчет противовеса.
- Оценка веса сооружаемой конструкции.
- Изготовление эскиза или чертежа.
Расчеты откатных ворот
Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.
Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.
Данные высоты и ширины проема
Ширина ворот (L) будет равна:
- ширине проема;
- технологическим отступам открытия/закрытия;
- минимальному расстоянию между центрами кареток.
Исходя из этого L будет больше проема.
Расчет противовеса
При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.
Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.
Расчет веса
Это значение определяется исходя из веса используемого материала:
- Профнастил ~ равен 4 кг/м2.
- Сталь, толщиной 2 мм ~ 17 кг/м2.
Ворота с каркасом 4x2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.
Расчет прочности фурнитуры
Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.
Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.
Дополнительные расчеты
Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров
Также важно правильно рассчитать закладные на опорных столбах
В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных
Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных
Требования к створке ворот
Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.
Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.
Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.
Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.
Правила закупки комплектующих
От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.
Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.
Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.
Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.
Инструменты и оборудование
Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.
В процессе работы понадобится следующее:
- Инверторный сварочный аппарат.
Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов. - Болгарка.
С ее помощью режется швеллер и другие заготовки для будущих ворот. - Компрессор.
Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком. - Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.
Типы конструкции
Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:
- Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
- Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
- На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
- Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
- Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.
Секционные створки с автоматикой своими руками
Рассмотрим один из вариантов как сделать автоматические ворота для гаража с максимальной экономией, минимальным ценой покупаемых запчастей. Приобретались только самые дешевые материалы, часто на металлобазах. Особенность в том, что предварительных расчетов не было, детали подгонялись сразу в процессе создания конструкции на месте ее создания.
Что понадобится
В нашем примере под секционные ворота было куплено следующее:
- профиль (с самой тонкой стенкой, можно и лучший):
- 40x40 с самой тонкой стенкой на 2 направляющие;
- 30x30 на 3 секции автоворот;
- листы, оцинковка. Заказаны на металлобазе, если размер ходовой, то можно купить сразу готовые;
- кладочная сетка. Этим элементом производится армирование, чтобы полотно не разрезали острыми предметами, консервными ножами;
- напыляемая пена-теплоизоляция под пистолет (можно применить и обычную, но это худший вариант);
- некоторое количество подшипников, увеличенных шайб, болтов, петель. Также применен уплотнитель от фургона «Газели»;
- уголки — покупались в строй магазине.
Этапы
Секционные гаражные автоворота базируются на направляющих. Создано 2 таких элемента, дугой, под потолок. Сначала сделали изгиб: для облегчения работы применили надрезы болгаркой, затем произвели сварку полуавтоматом максимально бережено, чтобы не было проплавлений внутрь.
Сторона для хода ползущих подшипников не резалась. Сделаны пропилы под них, приварены распорки.
Изготовлено 3 аналогичные рамки для листов секций, их соединили между собой петлями, которые закреплены на болты. Резьба нарезалась в рамках, чтобы в будущем можно было проще произвести замену. По месту установки этих петель приварены пластины из стали «двойки» и в них уже резалась резьба — так уменьшится вероятность вырывания тонкого профиля.
Полотна можно сделать самому следующим образом. В рамки вварили кладочную сетку, с лицевой плоскости к каждой приклепали лист оцинковки, применили обычный заклепочник. Внутрь нанесли пену-теплоизолятор (она лучшая чем обычная, имеет меньший коэффициент расширения), закрыли аналогично облицовкой с другой стороны. Такую самодельную сэндвич-панель покрасили по лицевой части, с внутренней стороны оставили как есть, это поспособствует пассивному освещению помещения.
К рамкам сваркой присоединили гайки, под болты с предварительно зафиксированными на них подшипниками. Гайки — это крепежи и одновременно регулировочные элементы. Болт с подшипником вкручивается в данную деталь, затем настраивается плоской отверткой (на конце есть прорезь), стопорится контргайкой.
Направляющие фиксируем на проем, к потолку. Крепления тоже регулируемые. Сделаны из строительных уголков, гаек, болтов. Элементы сваривались между собой для прочности и жесткости. Возможность настройки нужна, чтобы отодвинуть/приблизить всю конструкцию к проему, подогнать максимально к уплотнителю.
Далее, вставили снизу готовые рамки в направляющие. Уплотнители зафиксировали между ними, сделали соединение петлями.
Механизм подъема сделан из того, что было в наличии на пункте приема металлолома: 2 полуоси с подшипниками от Жигулей (от «Копейки») соединены сваркой через несколько труб. Одну полуось оснастили звездой ГРМ от Газели. Всю конструкцию зафиксировали на направляющие и распорки. Места для прилегания находятся на подшипниках полуосей.
Затем взяли цепи двухрядного типа (на металлоломе), соединили, сделали одну нужной длины, закольцевали, навесили на верхнюю звездочку полуоси. На другой конец приварили еще одну шестерню. На низу последней секции (около пола) приделали с каждой стороны по тросу, закрепили их на полуоси.
Работают секционные ворота так: последний элемент вращается, наматывает на себя тросы, когда пользователь тянет за цепь, секции движутся вверх. Если нужно опустить, то достаточно легкого усилия и они идут вниз под своим весом. По проему желательно установить резиновые уплотнители.
В данном случае пользователь оставил систему полностью механической, к ней можно приделать любой электромотор, даже от бытовых приборов, но так делают редко, так как для полной безопасности и комфорта требуется ДУ. Проще купить готовый силовой блок с данной опцией, не составит труда его подключить к системе: нужно всего лишь закрепить мотор набросить на его шкив цепь. Подобным способом можно соорудить автоматические роллетные ворота, но роллету, рольставни для них в данном случае также целесообразно купить в готовом виде.
Покраска и фурнитура
По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.
Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.
Петли перед монтажом
Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.
Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

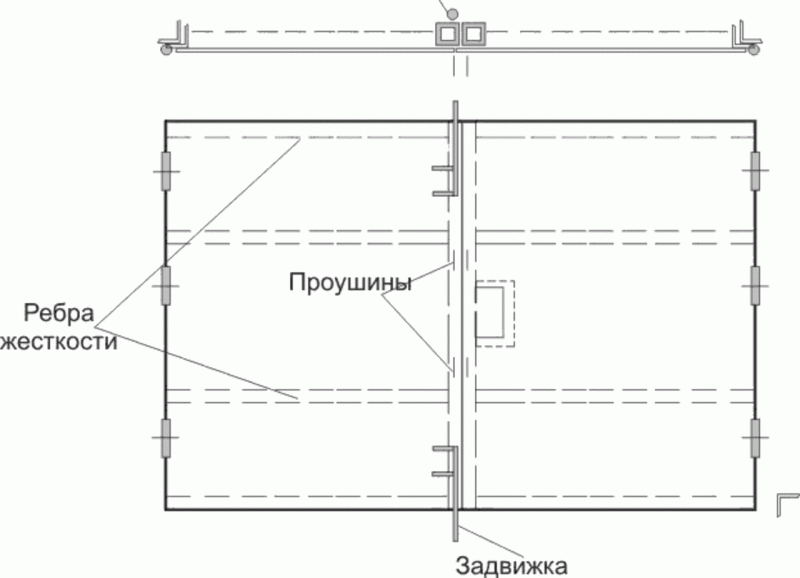

Чертеж с разрезом
Характеристики и преимущества откатных ворот
Характеристики
Заезжать в откатные гаражные ворота может транспорт любых габаритов. Это возможно благодаря тому, что отсутствуют направляющие внизу и вверху проема.
Полотно двигается по роликовым тележкам (кареткам), которые закреплены на фундаменте. Роликовые тележки передвигаются внутри направляющего рельса, который приварен к нижней части рамы конструкции. Каждая роликовая тележка состоит из восьми роликов.
Ролики состоят из подшипника с металлической обоймой. При правильной эксплуатации механизм «открыть — закрыть» может отработать 45 — 55 тысяч раз. Не смазывайте механизмы, поскольку песок или грязь, прилипнет к ним и помешает нормальному функционированию ворот.
Обшить ворота можно одним из таких материалов, как профнастил, дерево, металлический лист, ковка, алюминиевый сайдинг. По виду конструкцию можно поделить на 2 вида: с цельным полотном и со встроенной калиткой.
Преимущества
Среди основных преимуществ можно выделить:
- Экономия пространства. Конструкция открывается вдоль ворот.
- Надежность и прочность.
- Длительный срок эксплуатации.
- Есть возможность оборудовать механизм автоматическим электроприводом. Он позволит управлять полотном дистанционно, с помощью пульта. Существует экономия времени при открытии, так как нет необходимости выходить из машины.
- Безопасность. Их можно легко открыть вручную, при отсутствии электроэнергии.
- Простота в обслуживании.
- Привлекательный внешний вид.
Этапы изготовления откатных ворот в гараж
Устройство ворот: подготовительный этап
Металлические откатные ворота
В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.
Нагрузку от сдвижных ворот способны выдержать столбы:
- из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
- из стальной профильной трубы сечением не менее 600х400 мм
Схема проема для откатных ворот
Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.
Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

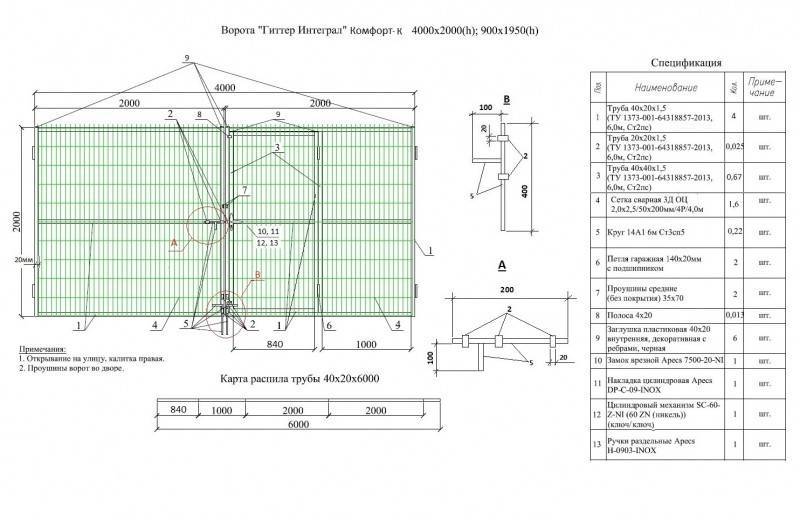

Фото чертежей ворот
Также рекомендуем просмотреть:
- Привод для ворот
- Ворота с калиткой
- Кованые калитки
- Забор из штакетника
- Красивые заборы
- Гаражные ворота
- Заборы для дачи
- Забор из профнастила
- Зеленый забор
- Забор для дома
- Установка забора
- Калитка из профнастила
- Ворота из профнастила
- Раздвижные ворота
- Ворота своими руками
- Забор своими руками
- Металлические ворота
- Забор из сетки рабицы
- Столбы для забора
- Сварной забор
- Кованые заборы
- Замок на калитку
- Рулонные ворота
- Откатные ворота
- Декоративный забор
- Высота забора
- Калитки своими руками
- Кирпичный забор
- Автоматические ворота
- Бетонный забор
- Забор из камня
- Кованые ворота
- Деревянный забор
- Распашные ворота
- Как сделать забор
Что такое откатные ворота и какими они могут быть?
Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы
- Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.
Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45?. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит
на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.
Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями
Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.
Секционные ворота
Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Большинство пользователей выбирает их за компактный размер.
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке

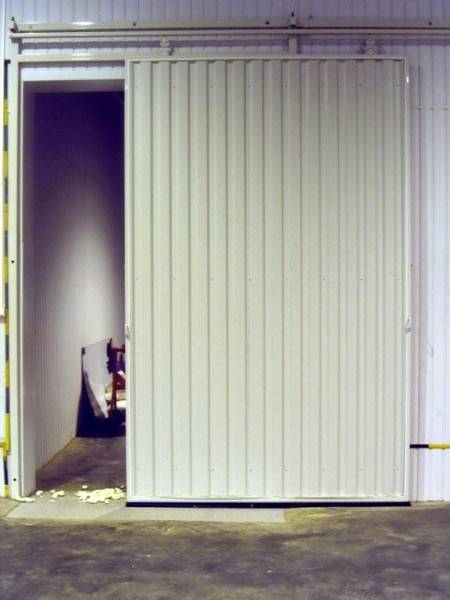

Откатные ворота
Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Подъемно-поворотные ворота
Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

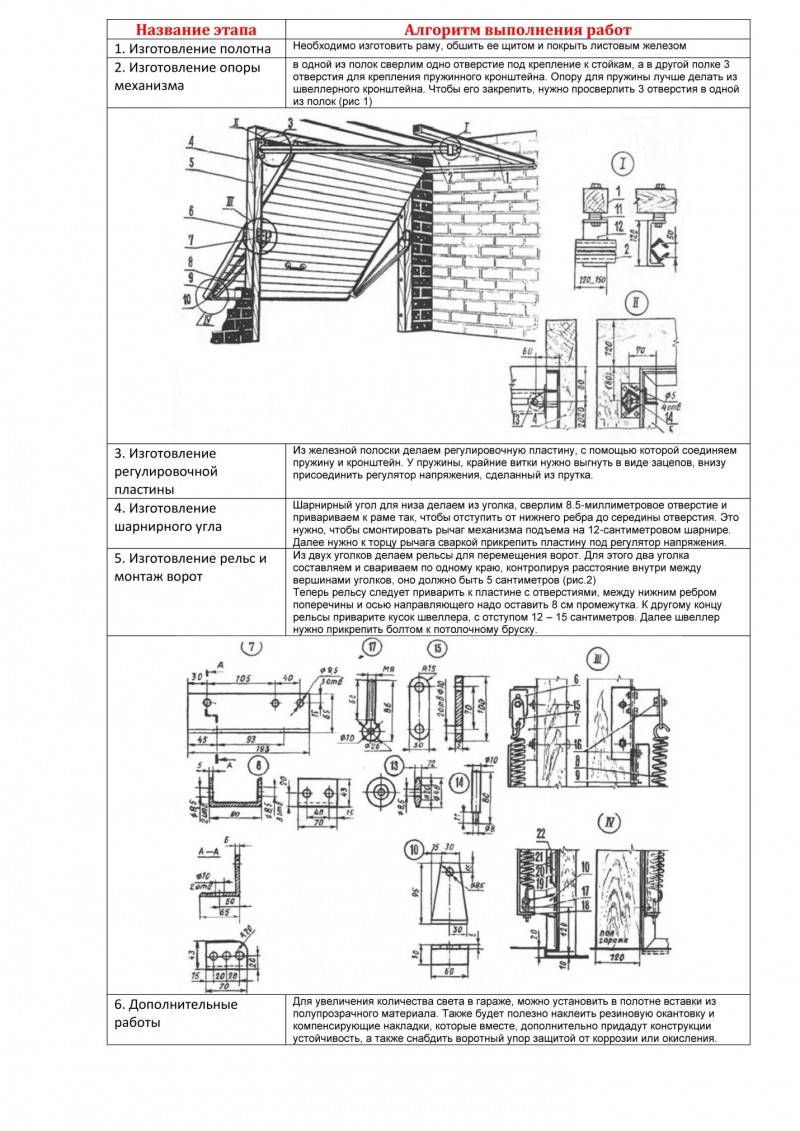

Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.
Таблица сравнения основных характеристик гаражных ворот.
Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.
Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.
В процессе установки
Данные высоты и ширины проема
Как уже говорилось ранее, на определение ширины будущих откатных ворот влияет угол заезда. Если улица узкая, то заезжать на участок и выезжать будет труднее. В этом случае рекомендуемую минимальную ширину лучше увеличить. Также это делать рекомендуется владельцам автомобилей премиум класса, строительной и сельскохозяйственной техники.
Кроме этого, сбоку от проема должна оставаться зона для створки и противовеса. Она равняется половине его ширины.
Для большинства транспортных средств 2-х метровая высота воротных проемов вполне достаточна. Но, если в будущем планируется приобретение авто с высоким фургоном или техники, превышающей по высоте 2 метра, то этот момент следует учитывать при расчетах и приобретении материала.
Когда вы точно определитесь с этими данными, можно будет рассчитывать количество материала и фурнитуры.
Откатные гаражные ворота своими руками
Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.
Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.
Устройство фундамента
Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.
Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – 1/2 от ширины проема.
Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.
Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.
Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.
Важно учитывать некоторые нюансы:
- Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
- Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
- Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
- Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
- При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.
После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:
- ведро цемента М400;
- два ведра очищенного песка;
- четыре ведра гравия;
- вода – ее объем зависит от уровня влажности песка.
Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.
Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.
Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:
- Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
- После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
- После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.
Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.
Порядок монтажа сдвижных ворот
Установка сдвижных ворот
Откатные ворота могут быть трех видов:
- На роликах.
- Навесные.
- На рельсах.
От выбранного вида зависит и установка их в проеме. На фото представлена примерная схема установки ворот.
Схема монтажа сдвижных ворот
При монтаже сдвижных ворот необходимо придерживаться такой последовательности:
- На «банкетку» устанавливаются ролики.
- Эти элементы заправляются в направляющую ворот.
- Установка ворот контролируется по уровню.
- К швеллеру привариваются нижние роликовые каретки.
- Привариваются вверху концевой и поддерживающий ролики.
- К опорным столбам привариваются улавливатели: нижний и верхний.
- Монтируется автоматика.
Установив сдвижные ворота в гараже, соблюдая все рекомендации, можно обеспечить им долгую и надежную эксплуатацию. Как это правильно сделать, подскажет видео.
Итог: лучшие гаражные автоматические ворота с ДУ
Если подытожить все вышесказанное, то лучшие автоматические ворота с дистанционным открытием такие:
- первое место (лучшие для среднестатистических помещений, особенно неотделимых от дома):
- секционные;
- подъемно-поворотные;
- на второй позиции:
- на первое место также можно было бы поместить раздвижные виды: по функциональности и надежности они во многих аспектах лучше перечисленных и проще в установке. Но есть недостаток — не для каждого объекта подойдут, так как требуется место для заезда. Надо отметить, что можно сделать двухстворочную систему и уменьшить этим потребность в пространстве;
- роллетные — на втором месте, поскольку из-за множества подвижных ламелей снижается надежность. Но их плюс — не требуется место под потолком для заезда полотна. Такой тип выбирают также, если нет желания монтировать сложную систему направляющих в притолоке.
Самые худшие по функциональности, антивандальности и комфортности — распашные ворота для гаражей из-за неудобства при открывании (потребуется место для створки), щели между сегментами, парусности, уязвимых петель.
