Какими должны быть отдушины в фундаменте и как их расположить
Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.
Размеры

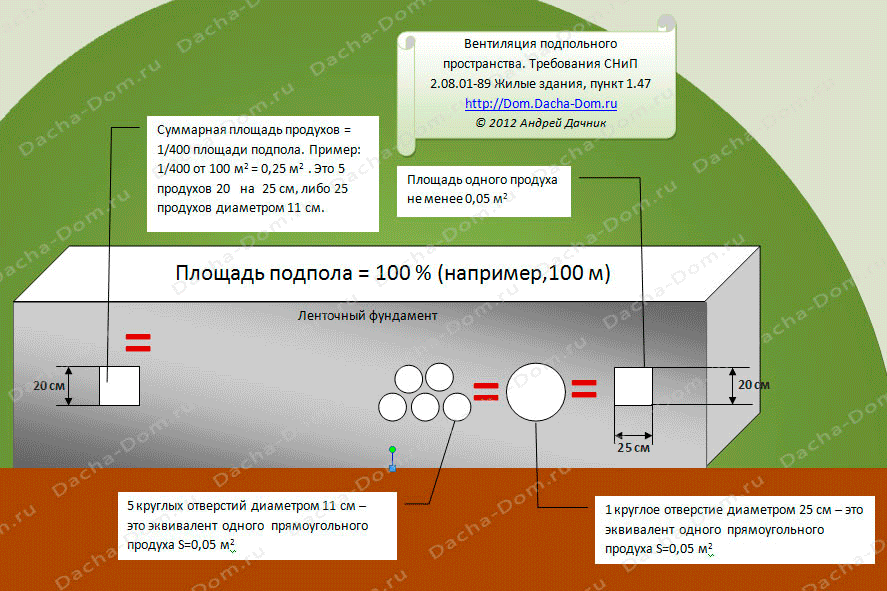

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.
В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.
Можно сделать и большие отверстия
В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.
Как расположить
Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.
Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.
Располагают продухи в фундаменте друг напротив друга
Расстояние между двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.
Если не найдете решетку подходящего диаметра можно поступить так

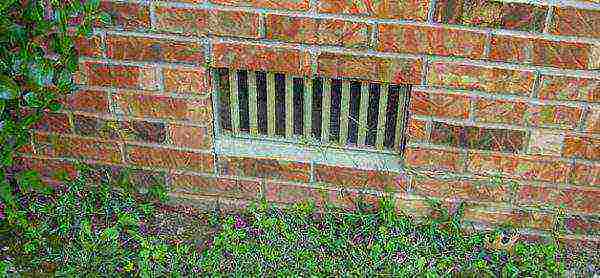

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.
Этот вариант и улучшает условия вентиляции и спасает от грызунов
Когда необходимо устраивать отдушины
Теперь, исходя из понимания предназначения продухов, можно определиться, при каких конструктивных решениях отдушина в фундаменте нужна, а при каких – не имеет практической пользы. Пример: в здании из бруса (без подвала) по периметру фундамента устроена внутренняя завалинка, ламинированные покрытия первого этажа уложены на песчано-цементную стяжку, основанием которой служит слой утеплителя, лежащий на утрамбованном гравии или песке– классический вариант устройства пола «по грунту». Какой смысл отдушины? Ответ – никакого. Не нужны они там, поскольку вентилировать там нечего и незачем.
Пропил продыха в фундаменте
Необходимость устройства естественной вентиляции под полом определяется конструкцией полов первого этажа. При наличии пустого, ничем не заполненного пространства между грунтом основания и конструкциями пола первого этажа, естественную вентиляцию сделать нужно. Даже в случае, если конструктивное основание полов выполнено из бетона (бетонные столбы на грунте, на которые уложены железобетонные прогоны, служащие основанием для монолитной железобетонной плиты перекрытия первого этажа), отдушины в фундаменте требуются для обдува нижних венцов (или рядов бруса) наружных и внутренних стен. Дело в том, что уровень пола первого этажа всегда располагается выше обреза фундамента, и первый-второй венцы или ряды бруса остаются в «подпольном» пространстве. Без циркуляции воздуха неизбежно начнутся процессы гниения. Замена же нижних венцов жилого дома (пусть это даже случится нескоро) – занятие весьма трудоемкое и сложное.
Часто приходится слышать мнение, что вентиляционные отверстия, устраиваемые в полу, могут решить вопрос вентиляции подпольного пространства. Верно это только отчасти, поскольку такая вентиляция вполне успешно «провентилирует» внутреннюю поверхность деревянного пола и деревянные же лаги. Для обдува внутренней поверхности стен в «подпольном» пространстве все же необходим более мощный ток воздуха, который создают отдушины, сделанные в фундаменте.В уже готовом доме, в случае, если отдушины в бетонном фундаменте не были предусмотрены, возможно их сделать и после окончания строительства, для этого существуют специальные технологии.
Зачем нужны продухи
Отверстия в цоколе требуются не во всех случаях. Принятые в Европе технологии строительства малоэтажных домов отличаются от наших традиций. После монтажа ленточного фундамента там производят засыпку основания грунтом или песком вровень с поверхностью, замкнутой железобетонной или каменной ленты. Поверх засыпки укладывается плитный пол висячего или плавающего типа.
В холодное время такая засыпка из грунта или песка служит проводником тепла от грунта к бетонной плите пола, в жару такой пол сохраняет прохладу. Монолитная плита, уложенная на насыпное основание, не промерзает в мягком европейском климате.
Капитальное строительство в России требует монтажа фундаментов глубокого заложения – ниже линии промерзания грунта. При строительстве частных деревянных домов нередко обустраивают погреб или подвал. И в этом случае наличие вентиляционных отверстий в фундаментном основании является обязательным.
Если пренебречь продухами, деревянные конструкции начнут загнивать. А это не только быстрое разрушение древесины и финансовые вложения в капитальный ремонт, в том числе с заменой нижних венцов сруба. Отсутствие вентиляции под полом также приводит:
- к повышенной влажности на первом этаже дома из-за образования конденсата;
- к появлению неприятных затхлых запахов;
- к загрязнению воздуха спорами плесневых грибков, что способно вызвать аллергию или спровоцировать обострение астматической болезни, ухудшить состояние здоровья людей с хроническими легочными заболеваниями;
- к появлению в доме большого количества насекомых, которые питаются гнилой древесиной.
Как сделать
Лучший вариант изготовления продушин — предусмотреть их на этапе формирования ленты фундамента. Для этого могут понадобиться:
- деревянный брус;
- пластиковые или асбестоцементные трубы;
- песок;
- строительные инструменты (стамеска, лопата, кувалда);
- проволока.
Традиционным — и устаревшим — способом является использование деревянных брусков в качестве основания для отверстий. Из досок собирается конструкция, прикрепляемая к опалубке ленточного фундамента. Затем, после заливки бетона, дерево вынимается, и остается продушина. Главный недостаток данного способа — сложность изъятия деревянной заготовки после застывания бетона и возможность повреждения древесины ввиду большой нагрузки, оказываемой бетонным раствором. Чтобы вытащить бруски, которые намертво приклеиваются к раствору, приходится задействовать стамески, сверла и кувалду. Дрелями заготовки рассверливаются, затем от бетона они отбиваются стамесками, а середина выбивается кувалдой.
Намного проще создать продушины установкой пластиковых труб в опалубку. Они крепятся к арматуре опалубки при помощи проволоки. Подходят пластиковые и асбестоцементные обрезки труб. Длина их должна быть равной толщине ленточного фундамента. Чтобы труба не разрушилась от большой нагрузки, в нее насыпается песок, а чтобы он не высыпался, обе трубные части закрываются тканевыми пыжами.
После заливки и застывания бетонного раствора пыжи и песок вынимаются, и получается аккуратная отдушина, которая к тому же создает дополнительную гидроизоляцию стен фундамента, примыкая к внутренним краям проема и этим защищая бетон от воздействия влаги. Для разрезания труб на нужную длину можно использовать столярное стусло — так можно получить аккуратные и ровные срезы.
Бывают случаи, когда строители забыли сделать вентиляционные выемки при заливке ленточного фундамента. В таком случае выходом может стать возведение цоколя — кирпичной кладки, устанавливаемой на основание. Цоколь обычно служит для выравнивания перепадов фундаментной высоты. Прямоугольное вентиляционное отверстие можно сделать в нем.
Если же цоколь не предполагается проектом дома, остается еще один вариант — сверление алмазным сверлом. Для этого выбирается коронка с диаметром не менее 100 мм (рекомендуемым диаметром вентиляционного проема является 110 мм), и по правилам расположения отдушин в фундаменте сверлятся отверстия. В этом случае рекомендуется не задевать арматуру внутри фундамента, и это является главной сложностью метода. Вторая трудность — финансовая: алмазные сверла — удовольствие не из дешевых, поэтому целесообразнее приглашать мастера со своим оборудованием, а не покупать коронки самостоятельно.
Если забыли сделать проемы фундамента в деревянном доме, то можно также пропилить цоколь. Сначала делается разметка, затем бензопилой на нижнем венце постройки точно по разметке выпиливается отверстие, в которое устанавливается короб, собранный из досок для создания более привлекательного внешнего вида. Вентиляция деревянных домов особенно важна, поскольку древесина больше склонна к гниению от избыточной влажности.
Как сделать продухи в готовом фундаменте
Если заложен только фундамент, на нем устанавливают цокольную стенку с отверстиями – например, . В случае, когда стены уже возведены (или еще нет, но наращивать ленту по каким-либо причинам нельзя), продухи вырезают в имеющемся цоколе. Чтобы сделать это качественно и не повредить основание, лучше пригласить профессионалов.

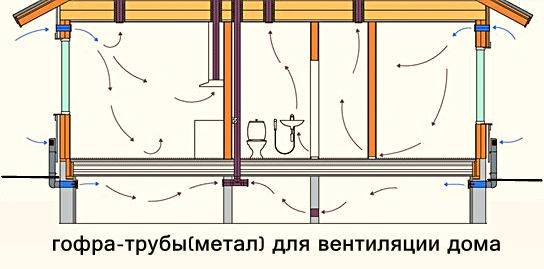

Фундамент любого здания нуждается в вентиляции даже больше, чем фасад и кровля. Особенно это касается деревянного дома, что обусловлено «дышащими» способностями материала. Для продления срока жизни постройки опытные строители никогда не забудут сделать отдушины – специальные отверстия для обеспечения воздухообмена снаружи и внутри основания.
Что дает производство продух в фундаменте? Исчезает затхлый запах, не развивается грибок и плесень, снижается влажность воздуха в подвальном помещении, увеличивается срок эксплуатации конструкции за счет отсутствия трещин и прочих разрушений.
Для установки отдушин используется нижняя часть дома, любой тип фундаментной конструкции. Но на некоторых видах фундаментных конструкций продухи не устанавливаются:
1) основание построено из воздухопроницаемого материала;
2) отдушины сделаны в полу здания;
3) в подвальном помещении или в подполе установлена вентиляционная система;
4) в процессе устройства основания использовался материал, который не пропускает пар.
Основное предназначение отдушин в фундаменте – обеспечение здорового микроклимата внутри дома. Воздуховоды увеличивают срок эксплуатации любого здания, являются отличной профилактикой сырости и плесени.
Итак, продухи в основании дома выполняют следующие функции:
- естественная вентиляция;
- отведение влажных потоков воздуха;
- профилактика сырости;
- профилактика грибка, плесени.
Внешнее описание продух и требования к их монтажу
Многих мастеров интересует вопрос: как сделать отдушины в опоре дома, и как они должны выглядеть? Форма отверстий может быть разной: квадратной или круглой. Строительство продух должно учитывать следующие нюансы:
1) длина отверстия не может быть меньше ширины фундамента дома;
2) располагать проветривающие отдушины нужно напротив по отношению друг у другу;
3) если все сделать правильно, в помещение сразу начнет поступать сквозной воздушный поток.
Грамотно смонтированные продухи обеспечивают основание здания свежим воздухом, выветривая неприятные и посторонние запахи, лишнюю влажность.
Установка отдушин в фундаменте осуществляется с шагом от 1,5 до 2 м. Каждая сторона дома должна иметь не менее 2-3 штук диаметром до 10 см. Чтобы предотвратить подтопление подвального помещения талыми и грунтовыми водами, отдушины располагают на высоте не менее 0,3 м от поверхности земли.
Чем закрыть продухи в фундаменте от мышей
При наступлении первых осенних заморозков полевые грызуны начинают искать места для обитания с более комфортными условиями. Такие убежища мыши – полевки находят в загородных постройках. Там им не страшен пронизывающий ветер, который при минусовой температуре делает поля малопригодными для существования.
Малые размеры и врожденная пронырливость позволяют мышам проникать через самые малые отверстия в строениях. Больше всего их привлекают подземные помещения, где дольше сохраняется накопленное тепло.
Продухи (отверстия для проветривания подпольного пространства) – самый легкий для грызунов путь проникновения в жилище. Из подполий они найдут возможности расселиться по всему дому.
Как и чем закрыть продухи в фундаменте от мышей?
Чтобы исключить подселение в загородный дом нежелательных соседей, необходимо надежно закрыть продухи в фундаменте от мышей , то есть перекрыть пути их возможного проникновения. Проще всего этого добиться установкой решеток на продухи подполья. Клетки решеток должны быть не крупнее 5 мм. Такие изделия можно поискать в магазинах строительных и хозяйственных товаров. Несложно их изготовить и самостоятельно.
Если готовых изделий в магазинах нет, проволочная решетка или жесткая сетка найдутся обязательно. Прикинув общую площадь всех вентиляционных отверстий, приобретаем нужный материал. Решетку нарезаем ножницами по металлу на прямоугольники необходимого размера. Далее необходимо изготовить детали обрамления, и оформить изделия в окончательный вид.
Для изготовления рамки используется белая или же консервная жесть, которая найдется в хозяйстве. Жесть нарезают полосами шириной примерно 60 мм. Полосы сгибают вдвое по длине, формируют каркас решетки. Прямоугольник из проволоки обрамляют полученными деталями полосок жести и крепят путем простукивания молотком. Изготовленные рамки устанавливают с помощью дюбелей и шурупов в просверленные отверстия, закрывая все продухи.
Как избавится от уже проникших мышей?
Когда доступ в дом для незваных гостей перекрыт, необходимо удостовериться в том, что они еще в жилище не проникли. Для этого в доме нужно на некоторое время разместить снаряженные мышеловки. Если традиционные мышеловки неприятны своей жестокостью, можно воспользоваться новинкой.
Новые мышеловки выполняются в виде захлопывающихся пеналов из пластика. Грызунов она не травмирует, но надежно запирает внутри. Некоторое время в ловушке мышь будет живой. Можно ее выпустить в ближайший лес или поле.
Таким методом можно надежно защититься от нежелательного соседства. Это гораздо безопаснее использования отравляющих веществ. При использовании отравы нельзя исключить отрицательного влияния на здоровье и самочувствие людей и домашних животных.
ЖКХ в России
Уважаемый Сергей!Вот что на Ваш вопрос отвечают «Правила и нормы технической эксплуатации жилищного фонда» (утв. Постановлением Госстроя России от 27 сентября 2003 г. N 170):…3.4. Содержание подвалов и технических подполий3.4.1. Организация по обслуживанию жилищного фонда должна обеспечить:— температурно-влажностный режим помещений подвалов и технических подполий, препятствующий выпадению конденсата на поверхностях ограждающих конструкций;— защиту помещений от проникновения животных: грызунов, кошек, собак.3.4.2. Подвалы и технические подполья должны иметь температурно-влажностный режим согласно установленным требованиям.3.4.3. Подвалы и технические подполья должны проветриваться регулярно в течение всего года с помощью вытяжных каналов, вентиляционных отверстий в окнах и цоколе или других устройств при обеспечении не менее чем однократного воздухообмена.Продухи в цоколях зданий должны быть открыты. Проветривание подполья следует проводить в сухие и неморозные дни.3.4.4. В случае выпадения на поверхностях конструкций конденсата или появления плесени необходимо устранить источники увлажнения воздуха и обеспечить интенсивное проветривание подвала или технического подполья через окна и двери, устанавливая в них дверные полотна и оконные переплеты с решетками или жалюзи.В подвалах и подпольях с глухими стенами при необходимости следует пробить в цоколе не менее двух вентиляционных отверстий в каждой секции дома, расположив их в противоположных стенах и оборудовав жалюзийными решетками или вытяжными вентиляторами.… 3.4.7. На все проемы, каналы и отверстия технического подполья должны быть установлены сетки (размер ячейки — 0,5 см), защищающие здания от проникновения грызунов.IV. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕИ РЕМОНТ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ4.1. Фундаменты и стены подвалов4.1.1. Организация по обслуживанию жилищного фонда должна обеспечить:— нормируемый температурно-влажностный режим подвалов и техподполий;— предотвращение сырости и замачивания грунтов оснований и фундаментов и конструкций подвалов и техподполий;…4.1.3. …Подвальные помещения должны быть сухими, чистыми, иметь освещение и вентиляцию.Температура воздуха должна быть не ниже +5 град. С, относительная влажность воздуха — не выше 60%.4.1.4. Площадь продухов должна составлять примерно 1/400 площади пола техподполья или подвала; располагаются продухи на противоположных стенах для сквозного проветривания (не менее 2-х продухов на каждой секции дома); желательно оборудовать продухи жалюзийными решетками.С целью предохранения конструкций от появления конденсата и плесени, а также устранения затхлого запаха необходимо организовывать регулярно сквозное проветривание, открыв все продухи, люки, двери в сухие и не морозные дни.…5.7. Вентиляция…5.7.2. Персонал, обслуживающий системы вентиляции жилых домов, обязан производить:— плановые осмотры и устранение всех выявленных неисправностей системы;…5.7.7. Вентиляционные системы в жилых домах должны регулироваться в зависимости от резких понижений или повышений текущей температуры наружного воздуха и сильных ветров.Приложение N 1ПЕРЕЧЕНЬРАБОТ ПО СОДЕРЖАНИЮ ЖИЛЫХ ДОМОВ… В. Работы, выполняемые при подготовке жилых зданий к эксплуатации в осенне-зимний период…16. Проверка состояния продухов в цоколях зданий.Удачи Вам в борьбе с ЖКХ! Проветривание — проветриванием, но температура в подвале должна быть не ниже 5 гр.С, а в морозные дни — соответственно регулироваться.Кстати — в нашем доме вентиляционные окна на зиму заделывают!
Делаем отверстия в цоколе
Для того чтобы избежать появления плесени и грибка в жилом помещении, каждый отсек цокольного этажа должен хорошо проветриваться. Лишь в этом случае у вас будет гарантия того, что через пару лет не придется ремонтировать перекрытия и снова производить отделку. Ведь такие работы, даже если выполнять их своими руками, все равно требуют немалых сил и финансовых вложений.

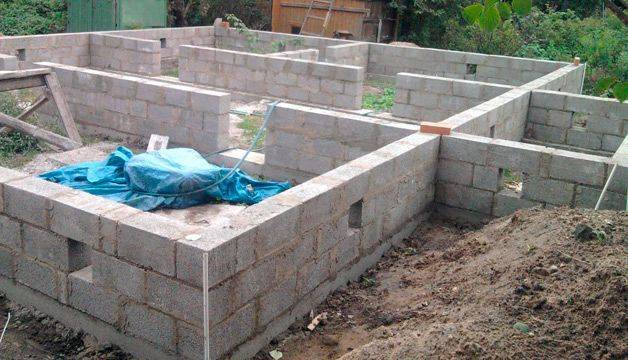

Если цоколь делается из кирпича или пеноблоков, продухи предусматриваются сразу при кладке.
Если вентиляционную систему предполагается сделать своими руками, то можно воспользоваться следующими рекомендациями:
- При заливке цоколя в местах расположения окошек в опалубку вставляются сбитые из 4 досок рамки.
- Способ попроще: берем пластиковую канализационную трубу большого диаметра, отрезаем от нее кусок, который соответствует толщине фундамента, получаем после заливки ровное отверстие круглой формы.
- В процессе укладки кирпичного цоколя окошки делаются во время кладки.
- В тех случаях, когда возведение конструкции осуществляется из фундаментных блоков, в них нужно прорезать отверстия. Делается это при помощи специального оборудования, поэтому выполнить работы своими руками не получится. Потребуется помощь профессионалов.
Зачем они нужны в ленточном фундаменте?
Продухи служат для организации воздухообмена и удаления водяного пара. Они обеспечивают доступ свежего воздуха и удаление влажного отработанного потока за счет естественной депрессии (разницы давлений наружного и внутреннего воздуха).
Проветривание позволяет исключить появление плесени или грибка, намокание бетонных и деревянных элементов, коррозию металлических деталей. Современные технологии позволяют обходиться без них, но традиция всегда оказывается сильнее.
Кроме того, любые альтернативные методики требуют расходов, а продухи работают самостоятельно без затрат.
Необходимость в них возникла потому, что в частных домах подвальные помещения традиционно использовались для хранения пищевых продуктов.
Овощи довольно активно «дышат», выделяя немалое количество влаги, что требует организованного вывода отработанного воздуха.
Планирование продухов
Отдушины, которые еще называют продухами, предназначены для того, чтобы между перегородками фундамента происходила постоянная циркуляция воздуха, проветривание. Стоит отметить, что если подвальное помещение имеет перегородки в виде отдельных помещений, то в каждой из стен подвала требуется организовывать отдушины, чтобы обеспечить равномерную вентиляцию
Особенно это важно в зиму, когда разрушительные процессы, ввиду большого количества влаги и конденсата, проявляются особо заметно
Вентиляция фундамента. Создание продухов на этапе заливки.
Отдушины для фундамента (продухи) обычно закладываются на этапе заливки, их необходимо сделать непосредственно в фундаменте дома или его цоколе с помощью труб (см. фото выше). Это своеобразные мосты воздуха, которые будут соединять окружающую среду с закрытым пространством, создавать свободную циркуляцию воздуха.
Перед тем, как начать планирование расположения отдушины для фундамента и их количество, необходимо немного углубится в строительные нормы
Первое, на что необходимо обратить внимание, это размеры отверстия. По общим требованиям они должны быть диаметром 11-15 сантиметров
А если конструкция отверстия будет прямоугольной, то размеры составят не менее 11х15 сантиметров. Второе — это количество таких отверстий и места их расположения.
Требования СНиП
В соответствии со строительными нормами и правилами СП 54.13330.2011 и п 9.10 СНиП 31-01-2003:
- любые отверстия должны располагаться на расстоянии 1 метра от угла бетонной перегородки, дабы не образовывались воздушные мешки;
- расстояние между отверстиями не должны превышать 2 метров и быть меньше 1 метра;
- любое отверстие должно располагаться выше уровня возможного подтопления, дабы талая вода после зимы через них не попала в пространство;
- все отверстия должны иметь решетки, которые закрывают подпольное помещение от проникновения туда насекомых, мелких грызунов и птиц.
Чем заткнуть отдушины в доме на зиму: основные способы
С приближением холодов многие задумываются о том, как утеплить свой дом. При этом немало домовладельцев считают, что значительная теплопотеря идёт за счёт вентиляционных отверстий, в том числе и отдушин в фундаменте. Поэтому их стараются закрывать, не думая о том, чем это грозит. А ведь без вентиляции пространства под домом высока вероятность накопления радона, который очень вреден для здоровья. Поэтому перед тем, как заткнуть отдушины в доме на зиму, следует взвесить все за и против.
Безопасные методы
Отдушины ещё называют продухами. Они играют очень важную роль, поэтому наглухо их закрывать нельзя. Это не только опасно, но и является прямым нарушением строительных норм и правил. Что касается сохранения тепла, то тут лучше воспользоваться специальными утеплителями для пола, за счёт которых воздух из помещения не будет смешиваться с холодными воздушными массами подвала.
Но если полы постоянно холодные и владельцев дома это сильно беспокоит, можно установить специальные заслонки или заглушки. В некоторых случаях их устанавливают ещё на этапе строительства здания. Но при необходимости можно поставить такое дополнение и позже.
Подобное техническое решение удобно тем, что в любое время можно открыть заслонку и проветрить пространство под домом
Это важно для поддержания нормальной температуры и влажности
Использование подручных средств
Если поставить специальную заглушку нет возможности, но холодный воздух из-под пола постоянно беспокоит жителей дома, можно взять обычную плотную ткань и свернуть её в рулон по ширине диаметра вентиляционного отверстия. Метод не самый лучший, но эффективный. Отлично подходит минеральная вата и подобные утеплители.
Отдушины бывают разной формы. Круглую можно на время заткнуть пластиковой бутылкой. При необходимости её можно легко вытаскивать и проветривать пространство под домом. Аналогично сработает и деревянный брусок, вырезанный по форме продуха.
Существуют и такие варианты, которые категорически нельзя применять, чтобы не навредить своему здоровью. Речь идёт о бетонировании отдушины либо использовании монтажной пены. Так отверстие будет заделано тщательно, и холодный воздух перестанет поступать в подпольное пространство, жильцы дома будут меньше мёрзнуть, но проветривание в таком случае станет уже невозможным. Отдушины будут закрыты и зимой и летом.
Это может стать причиной многих проблем из-за скопления ядовитых газов, плесени и грибка, которые начнут распространяться по всему жилому помещению.
Когда нужно утеплять?
Утеплять подвал, закрывая заглушку на продухе, нужно при снижении температуры воздуха на улице до -15°C. Иначе на стенах обязательно появится конденсат и затем просто корка льда. Но если дом посещается хозяевами только на выходные или вообще весной, то даже при низких температурах до -15, -25°C, продухи нужно оставлять приоткрытыми.
Порядок расчета
Для их расчета необходимо обратиться за помощью к сборнику нормативов СНиП 31-01-2003, из п.9.10 которого следует, что общая площадь всех продухов должна составлять 1/400 от общей площади полового покрытия. При этом их площадь не должна быть меньше 0,85 кв.м, а один – не менее 0,05 кв.м. Сами отверстия следует располагать на одинаковом расстоянии друг от друга и от угла – не менее 0.9 м.

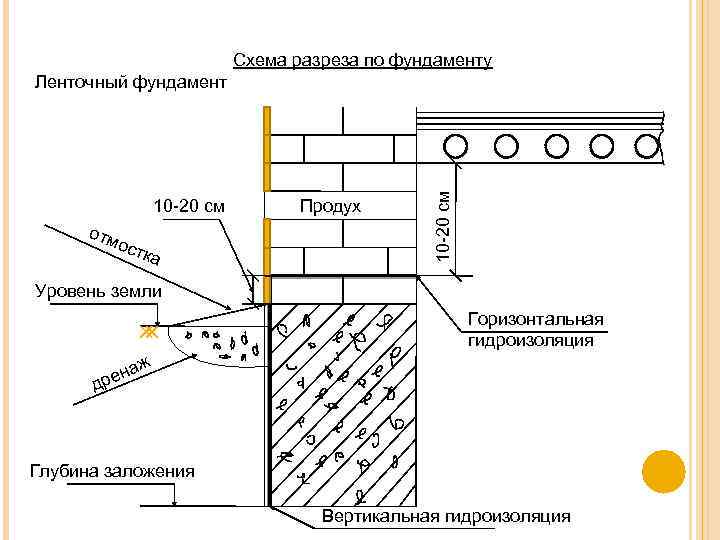

Что касается высоты их обустройства в фундаменте, то специалисты придерживаются мнения, что чем выше расположена вентиляция цоколя, насколько позволяет фундамент, тем лучше.
Устройство продухов в фундаменте
От уровня земли не следует размещать ниже 0,3 м, так как снег и талая вода могут затопить подполье. Пример расчета продухов приведен в данной таблице:

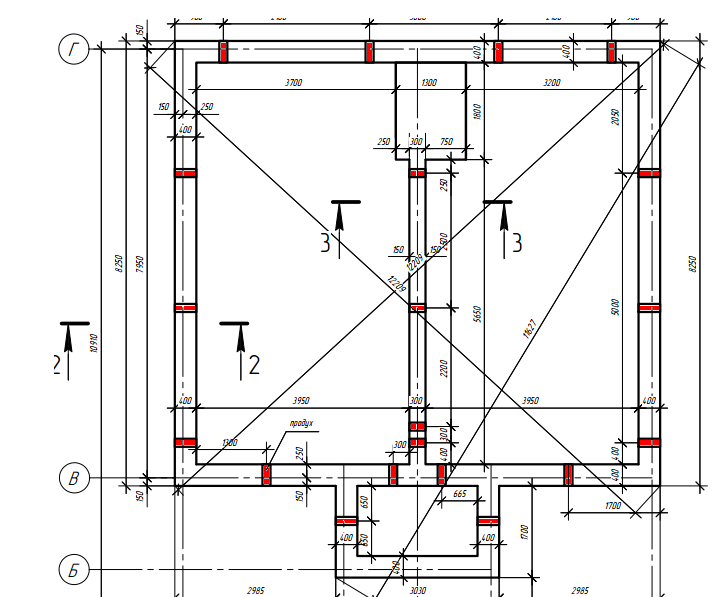

Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м?, а одного – в пределах 0,05 м?. Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м?, принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м?,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

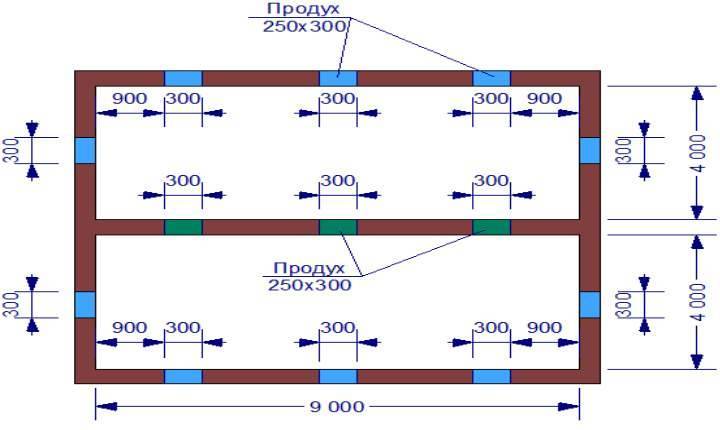

Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м?.
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м?.
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
