Типы вентиляционных систем
Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка
Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо
Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.
Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.
Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.
Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.
Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.
Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.
Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

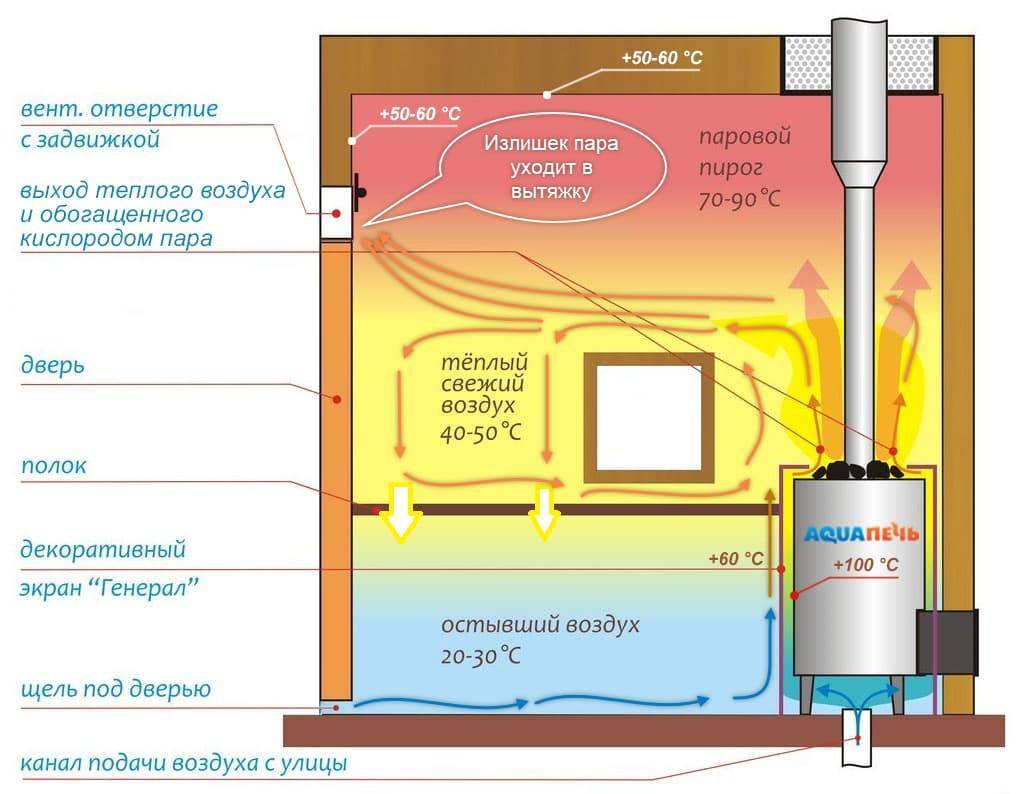

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

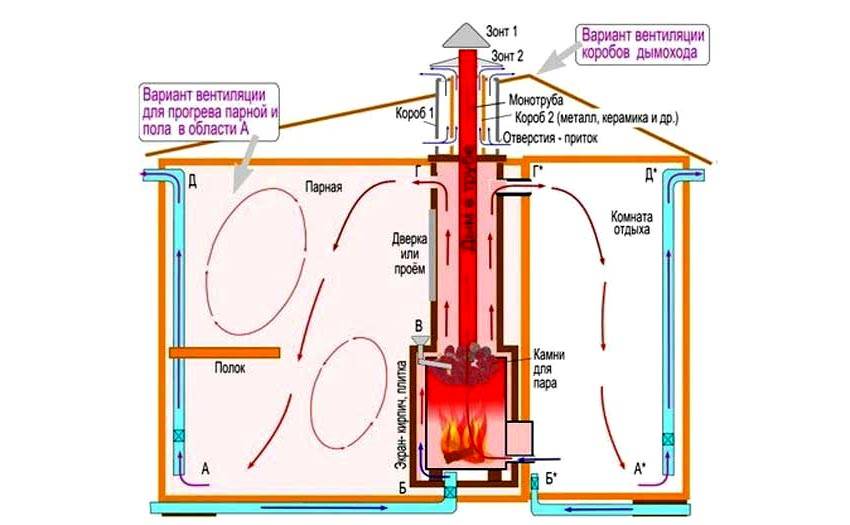

Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.. Вытяжка естественной вентиляцииИсточник stroyfora.ru

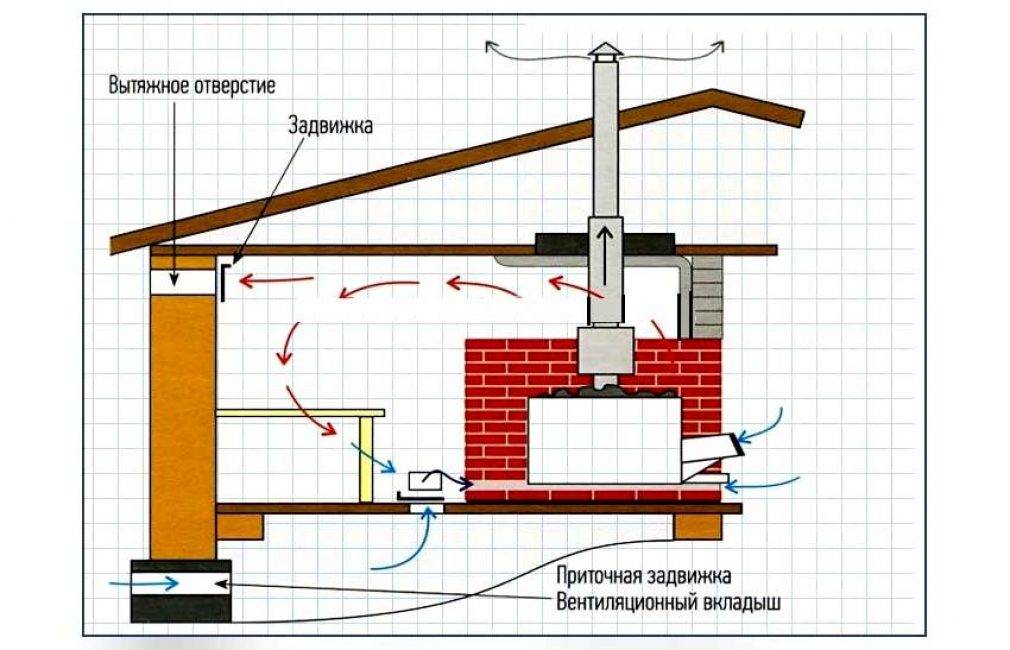

Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Вентилирование разных вспомогательных помещений
Вентиляция в бане находится в списке обязательных мероприятий строительства
Понимание важности достаточного воздухообмена привело к тому, что разработаны и применяются различные пошаговые схемы для каждого отдельного помещения
Парной
Если в замкнутом пространстве не удалить часть воздуха, то и новый, свежий воздух не сможет зайти в парную. Схема и устройство вентиляции парилки следующая:
- Устраивается приток свежего воздуха. Для этого делается отверстие в стене снизу около пола рядом с печью.
- Вытяжное отверстие для естественной вентиляции устанавливается на противоположной стене от печи под потолком, и на момент, когда люди заняты процедурами, закрыто.
- Воздух, заходя в парную, сразу нагревается и при помощи конвекции поднимается вверх.
- Вверху, под потолком, в русской бане он начинает насыщаться влагой. Влажный воздух тяжелее, поэтому пар постепенно охлаждается в дальнем от печи углу и опускается вниз.
Именно на уровне полков в момент принятия банных процедур этот воздух нужно принять и вывести, чтобы он опять не испарился. Для этого на противоположной стене от печи под полками делают вытяжное вентиляционное отверстие, в который устанавливают вентилятор. Сырой охлажденный воздух выходит, а наверху, где парятся люди – хороший пар и жар.
После процедур нужно быстро освободить парную от теплого и влажного воздуха. Вентиляция в парилке происходит при помощи диффузора, установленного при помощи тройника.
Можно ли не устанавливать такую вентиляцию в парилке бани, возможно, достаточно окна? Специалисты категоричны – окно служит для залпового проветривания парной и быстрого удаления воздуха. Для поддержания комфорта именно в момент процедур оно не подходит.
Чердак
Чердачное помещение не должно просто проветриваться при помощи окошка. Попадающий на стропила пар приводит к началу разрушительных процессов. Решение: приток под навесом кровли, отток – на коньке. Двустороннее естественное движение потоков происходит снизу вверх.
Пространство между материалом кровли и мембраной вентилируют принудительно или естественным способом, но только с аэраторами и софитами. Аэраторы ставятся на площади кровли либо на коньке и вытягивают воздух. Софиты делают приток воздуха.
Мойка
Чаще всего воздухообмен совершают принудительно. Отток направляют в сторону тамбура. В углу, под полом, располагают вентиляционный стояк. Он может быть из асбестоцементной трубы, которая тянет воздух наружу за счет разницы давления в помещении и концом выведенной на крышу трубы.
Цокольный этаж
Обустройство бани в цокольном этаже ставит повышенные требования по гидроизоляции панелей перекрытия и стен. Система вентиляции – только принудительная во всех помещениях.
Душевая
Освежение в душевой и туалете происходит по проекции продухов с вентиляторов в потолке или вверху стены. Поставленная вытяжная вентиляция в ближайшем от душа отверстии ускорит просыхание.
Предбанник
Близкое расположение к парилке вызывает конденсат на стенках, перепад температур. В предбаннике устанавливают окно и делают приточно-отточную принудительную вентиляцию.
Естественная или принудительная?
Для того, чтобы ответить на вопрос: естественная или принудительная вентиляция для парилки – следует разобрать в каждом из типов.
Естественный микроклимат образуется самостоятельно при наличии запланированных отдушин (проемов), либо щелей, когда в строении запускаются процессы конвекции воздуха, описанные выше.
К плюсам можно отнести: дешевизну реализации, отсутствие постороннего шума/вибраций от работающих устройств и использование природных особенностей. Возможные сложности: ошибки в размещении отверстий, как следствие: отсутствие тяги (обратное – появление чрезмерных сквозняков); проникновение посторонних (с большой долей вероятности – неприятных) запахов с улицы.
Принудительная вентиляционная система использует оборудование и материалы, создающие искусственное движение воздуха в необходимом направлении. Регулируется специальными блоками управления. Это весьма дорогое решение, требующее грамотного проектирования и дальнейшей реализации. При правильном размещении гарантировано обеспечивает размеренную циркуляцию воздушных потоков.
Встречаются комбинированные типы для бани: вентиляция парилки, объединяющая оба этих направления и обладающая плюсами и минусами каждого варианта.
Если вы решили заняться вентиляцией самостоятельно, но лучше остановится на естественной – она больше соответствуют духу бани, чем применение замысловатых устройств. Однако, мы вас не отговариваем от применения принудительной приточно-вытяжной вентиляции.
Нужна ли вытяжка в бане
Нужна ли вытяжка в бане, парной, других отделениях данного строения определяется его параметрами. Для малогабаритной постройки, рассчитанной на 2-3 человек, отверстия для удаления горячего воздуха не предусматриваются.
Приток свежего воздуха происходит через неплотности сруба, дверные, оконные зазоры. В давние времена банный сруб собирался определенным образом: нижние венцы не подгонялись вплотную, оставались щели, через которые внутрь поступал приточный воздух. Пол укладывался с зазорами, чтобы проветривание происходило через щели и отдушины фундамента.
Горячий отработанный воздух выходил из парной, моечной при открытии дверей, окон. Кроме того, вытягивающая роль отводилась дымоходам печи. Для маленькой бани этого было достаточно.
Большие постройки нуждаются в том, чтобы заранее была спроектирована схема проветривания всех отделений. Особенно это касается банных строений, которые выложены из пеноблока, кирпича.
Правильная вентиляционная система обеспечит:
- предотвратит скопление углекислого газа в опасной для человека концентрации. Поступающий свежий воздух постепенно нагреваясь, поднимаясь вверх вытесняет горячий отработанный через вентиляционные вытяжные проемы;
- прогретый воздухопоток равномерно распределяется по парной, создавая необходимый микроклимат, поддерживая уровень температуры;
- налаженный воздухообмен позволяет полностью просушить баню после завершения всех процедур, чтобы внутри не образовывались плесень, грибок, внутренняя деревянная отделка не гнила;
- воздух внутри помещений, благодаря циркуляции, останется легким, приятным, так как не будет избыточной сырости, плесени;
- стабильное поддержание температуры в парном отделении;
- правильное расслоение воздушных масс по температурным параметрам;
- удаляться из помещений будет отработанный воздухопоток, насыщенный углекислым газом, а свежий продолжит некоторое время циркулировать внутри.

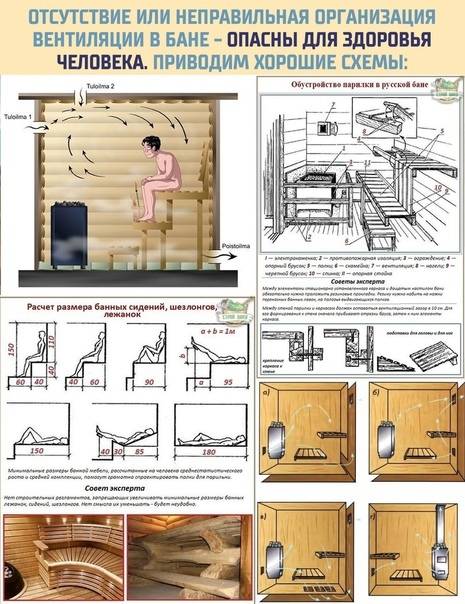

Схемы вентиляции в парной
Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.
Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.
Основная схема размещения каналов подачи и забора воздуха в парной:
- Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
- Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
- Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
- Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
- Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
- Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).
Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:
Вариант 1
- входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
- вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.
Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.
Вариант 2
- воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
- отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)
Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.
Вариант 3
- труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
- вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)
Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.
Вариант 4
- входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
- для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)
Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.
Вариант 5
- воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
- вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)
Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.
Вариант 6
- канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
- отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой
У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.
Технические требования к оборудованию и комплектующим для вентиляции в бане
Наиболее простая, дешевая и действенная вентиляция в бане – это одно, два или больше (в зависимости от реализуемой схемы и размеров помещения) отверстий в стене, в которых смонтированы воздуховоды, ведущие из помещения на улицу.
Воздуховод – труба круглого или прямоугольного сечения, изготовленная из оцинкованной (можно нержавеющей) стали. Вопреки расхожему мнению пластиковые трубы для применения в парной пригодны в меньшей степени. Хоть они и не подвержены коррозии, но хуже переносят температурные перепады, поэтому продолжительность их службы сравнительно с оцинковкой зачастую меньше.
При устройстве принудительного вентилирования требования к воздуховодам остаются теми же, как и к уличным решеткам. Изнутри же чаще всего устанавливается настенный вентилятор с классом защиты не ниже IP44, который внутри воздуховода дополнительно оборудуется обратным клапаном, автоматически открывающимся при запуске мотора. Его наличие позволяет блокировать проникновение внутрь уличного воздуха, когда система отключена.
Требования к сечению воздуховодов и интенсивности воздухообмена в парной
Чтобы сделать работоспособную вентиляцию в бане нужно учитывать нормы воздухообмена в банной парилке. При естественном вентилировании пропускная способность воздуховода напрямую зависит от его диаметра. Стандартное сечение воздуховода, используемого в бане для вентиляции, составляет 100 мм. По нормативу этого достаточно для нормального вентилирования 3,27 куб. м. пространства парной.
В качестве примера можно взять помещение 3х3 м с высотой потолка в 2,25 м. Его объем составит 20,25 куб. м. (3х3х2,25). Делим полученное значение на 3,27 и получаем 6,19. То есть, 6 воздуховодов по 10 см диаметра. Хотя для помещения такого размера есть смысл использовать 4 вытяжных отверстия по 15 см каждое или 3 по 20 см в зависимости от возможности их обустройства. Естественный приток воздуха при условии его размещения за банной печью можно смело разделить на 2 и обойтись двумя отверстиями по 150 мм. Некоторые специалисты утверждают, что независимо от мощности вытяжки всегда достаточно притока в 100 мм. Теоретически это верно, но в таком случае появляется вероятность образование чрезмерно интенсивного воздушного потока в части помещения.
Чтобы рассчитать и сделать принудительную вентиляцию в бане нужно узнать требуемую производительность вентиляторов (для приточного и вытяжного она будет одинаковой). Кратность воздухообмена в час по нормам составляет 5. Выше мы рассчитали, что объем воздуха в помещении 3х3 м с высотой потолка в 2,25 м составит 20,25 куб. м. Умножаем на 5 и получаем 101,25. Далее остается подобрать вентиляторы требуемой мощности.
Обратите внимание: моторы для бани лучше заказывать с возможностью плавной регулировки оборотов. Это позволит добиваться комфортного вентилирования при любой погоде
Также желательно заказывать двигатели с запасом по мощности в 20%, чтобы избежать их эксплуатации на пределе возможностей.
Как сделать вентиляцию в бане своими руками
Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.
Шаг 1. Определитесь с местом расположения входного и выходного каналов.
Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

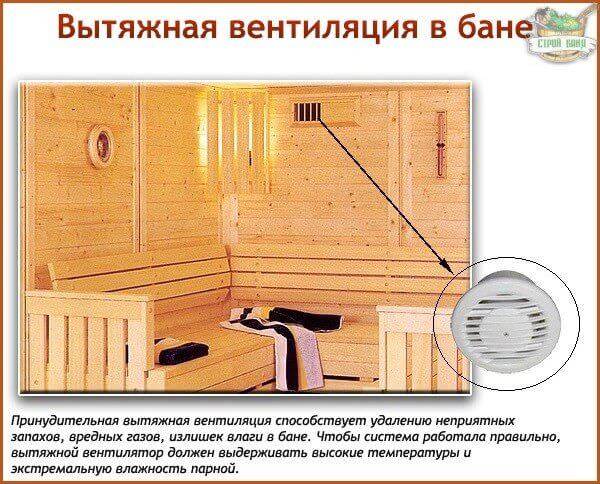

Вытяжное отверстие под потолком
Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.
Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.
Вентиляционная решетка деревянная для бани
И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.
Шаг 3. Проделайте отверстия в стенах.
Вентиляционное отверстие
Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.
Долото
Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.
Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.
Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов
Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.
Скотч металлизированный
Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.
Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.
Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.
Вентиляционное отверстие
Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.
Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.
Декоративные заслонки
Схемы вентиляции парилок и бань
Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу)
Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.
С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

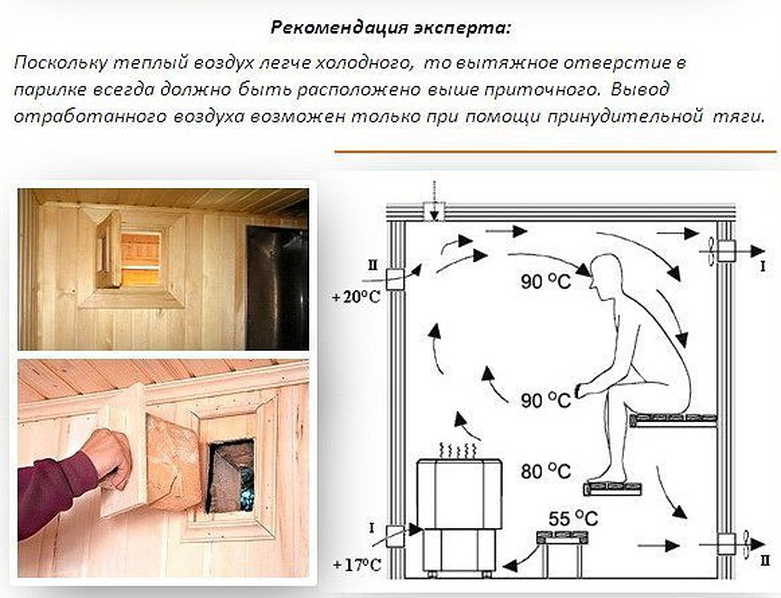

Распределение температуры в парной с вентиляцией
Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.
Виды вытяжек
В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.
При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.
Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.
Способы расположения вентиляции в бане
Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.
Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

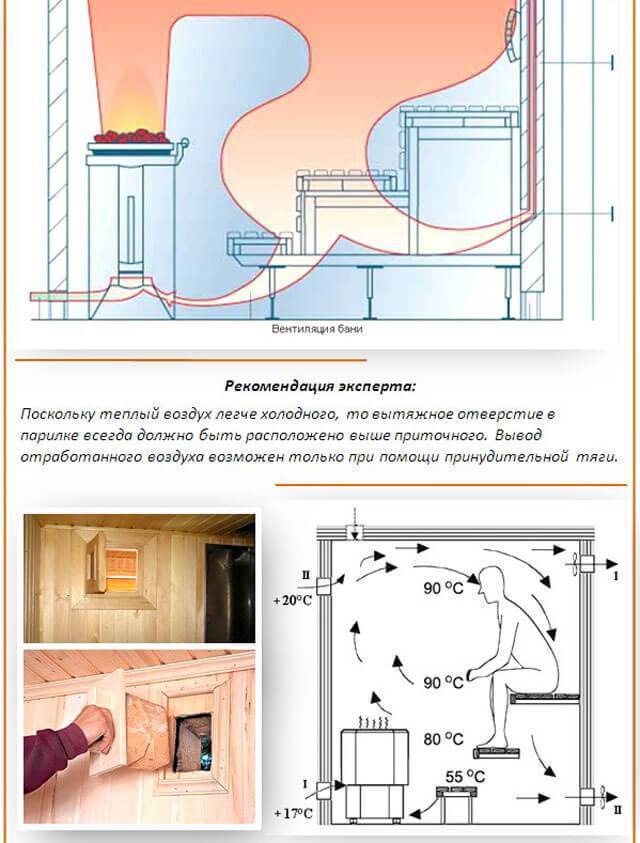

Циркуляция горячего воздуха в парилке
Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.
Варианты монтажа системы в разных парилках
Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.
В каркасной
Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.
Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.
В рубленой
При изготовлении системы вентиляции нужно учитывать ряд нюансов:
- Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
- Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
- Деревянные поверхности нужно обработать специальными препаратами от гниения.
У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.
В кирпичной
Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:
- выдерживает постоянные перепады температур;
- не подвержен гниению;
- служит более 100 лет.
Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.
В постройках без фундамента
Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.
Мини-сауна в квартире
В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.
Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.
В бане из сруба
Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.
В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.
- В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
- В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.
В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.
ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции
В бане из пеноблоков
Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.
Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.
В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.
Женственные и притягательные девушки, проверенные феи Новосибирска встречаются с обеспеченным джентльменом для приятного и незабываемого интимного отдыха. Вместе с проститутками города вы наконец то узнаете о всех существующих видах секса. Сексуальные проверенные феи Новосибирска, пылкие и страстные, они такие модельные и чуткие, что мужчины тают под их чарами. Не отказывай себе в удовольствии.
